micropythonでshrike-lite その30

概要

micropythonでshrike-lite、やってみた。
spi見つけたので、テストベンチ書いてみた。

参考にしたページ

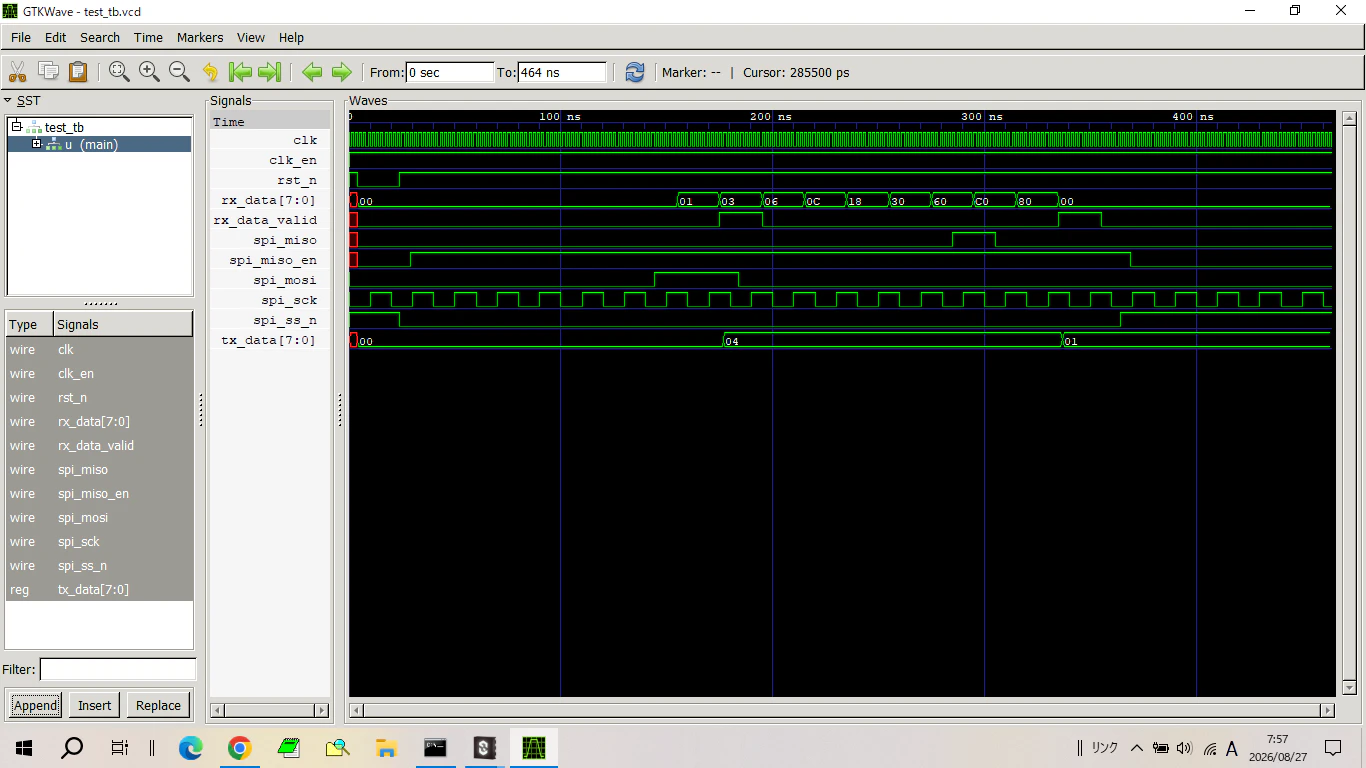

写真

テストベンチ

`timescale 1ns / 1ps

module test_tb;
	reg clk;
	reg rst_n;
	reg spi_ss_n;
	reg spi_sck;
	reg spi_mosi;
	reg [7:0] data;
	reg [7:0] rx_data1;
	wire clk_en;
	wire spi_miso;
	integer i,
			j;
	main u(.clk(clk), .clk_en(clk_en), .rst_n(rst_n), .spi_ss_n(spi_ss_n), .spi_sck(spi_sck), .spi_mosi(spi_mosi), .spi_miso(spi_miso), .spi_miso_en(spi_miso_en));
	always
	begin
		wait (spi_ss_n == 0);
		rx_data1 = 8'h55;
		for (j = 7; j >= 0; j = j - 1)
		begin
			@(posedge spi_sck);
			rx_data1[j] = spi_miso;
		end
		$display("【受信完了】     h%h ", rx_data1);
	end
  	initial
  	begin
    	$dumpfile ("test_tb.vcd");
    	$dumpvars (0, test_tb);
		$monitor(" mosi: %d miso: %d ", spi_mosi, spi_miso);
		clk = 0;
		spi_sck = 0;
		spi_ss_n = 1;
		spi_mosi = 0;
		rst_n = 1;
	#4;
		rst_n = 0;
	#20;
		rst_n = 1;
		spi_ss_n = 0;
		data = 8'h03;
		for (i = 7; i >= 0; i = i - 1)
		begin
			spi_mosi = data[i];
			#20;
		end
		$display("【送信完了 1件目】 h03");
		spi_mosi = 0;
	#20;
		data = 8'h00;
		for (i = 7; i >= 0; i = i - 1)
		begin
			spi_mosi = data[i];
			#20;
		end
		$display("【送信完了 2件目】 h00");
		spi_ss_n = 1;
		spi_mosi = 0;
	#100;
		$finish;
	end
	always
		#1
			clk = ~clk;
	always
		#10
			spi_sck = ~spi_sck;
endmodule

実行結果

8/27/26 7:51 AM > Simulation pipeline iverilog returned an error. Please check the tools log for details.
8/27/26 7:54 AM > Saving the state of the project.
8/27/26 7:54 AM > Launching Simulation
FST info: dumpfile test_tb.vcd opened for output.
 mosi: 0 miso: x
 mosi: 0 miso: 0
 mosi: 1 miso: 0
【受信完了】     h00
【送信完了 1件目】 h03
 mosi: 0 miso: 0
 mosi: 0 miso: 1
 mosi: 0 miso: 0
【受信完了】     h04
【送信完了 2件目】 h00
../../sim/test_tb.vt:63: $finish called at 464000 (1ps)

以上。
