windowsでiverilog その218

概要　

windowsでiverilogやってみた。
SPI masterな、verilog見つけたので、テストベンチ書いてみた。
$test$plusargs使ってみた。

参考にしたページ

サンプルコード

module test;
	reg clk = 0;
	reg spi_rw;
	reg [6:0] spi_addr;
	reg [7:0] spi_data;
	reg start = 0;
	wire spi_start;
	wire cs,
		sck,
		sdo;
	wire [6:0] sdo_addr;
	wire [7:0] spi_rdbk;
	spi_master #(.tsckw(5)) p(.clk(clk), .spi_start(spi_start), .spi_read(spi_rw), .spi_addr(spi_addr), .spi_data(spi_data), .cs(cs), .sck(sck), .sdo(sdo),.sdi(sdi), .sdo_addr(sdo_addr),.spi_rdbk(spi_rdbk));
	strobe_gen t(.I_clk(clk), .I_signal(start), .O_strobe(spi_start));
	initial
	begin
		if ($test$plusargs("vcd"))
		begin
			$dumpfile("test.vcd");
			$dumpvars(5, test);
		end
		spi_rw = 0;
		spi_addr = 7'h04;
		spi_data = 8'h21;
		while ($time < 8000)
		begin
			#10;
		end
		$finish;
	end
	always
		#5
			clk = ~clk;
	always @(posedge clk)
	begin
		if (($time > 50) && ($time < 100))
			start <= 1;
		else
			start <= 0;
	end
endmodule

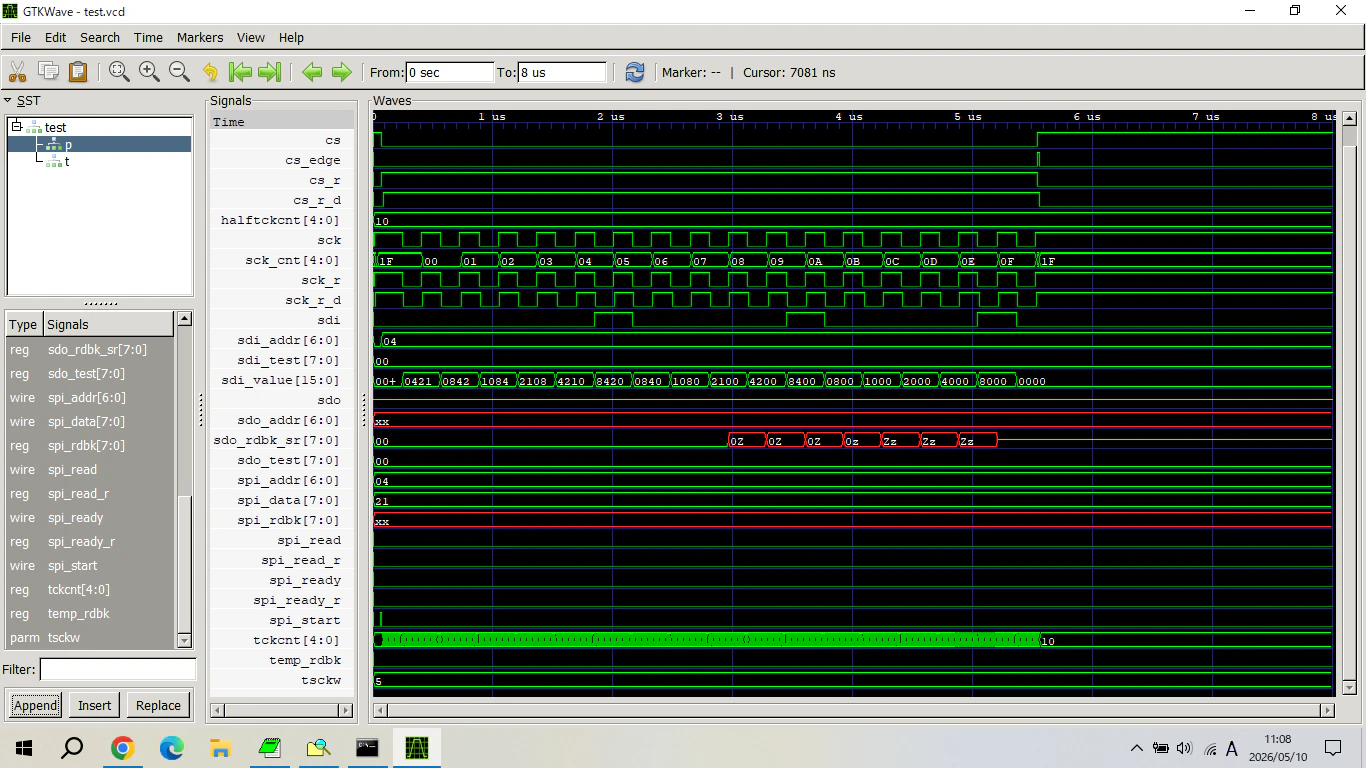

写真

以上。
