概要
elm327の研究やってみた。
練習問題やってみた。

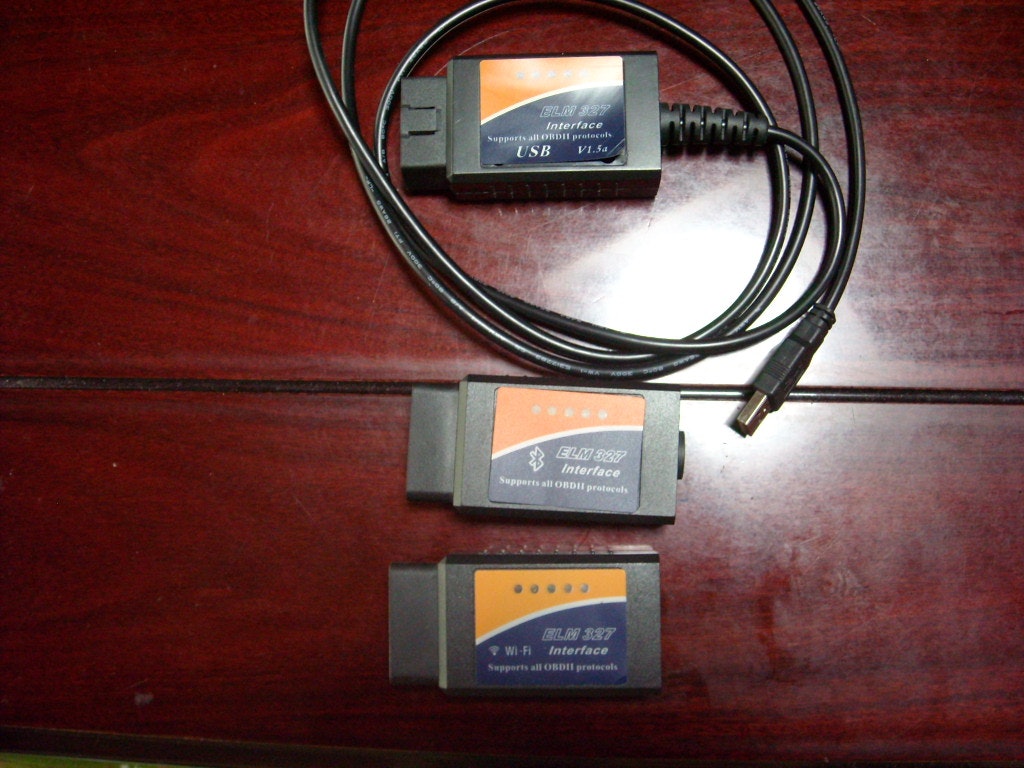

ELM327とは
Microchip社のマイコンAVRに、カナダのElm Electronics社がプログラムを書き込んだチップの構成になっており、ELM327はOBDの通信をRS232に解釈・変換してくれる便利なチップです。Windows95の時代からあります。CANにも対応してる。Elm Electronics社は2022年に事業を終了しました。
対応プロトコル
| 番号 | プロトコル | 既知の車種 |
|---|---|---|
| 1. | SAE J1850 PWM | |
| 2. | SAE J1850 VPW | |
| 3. | ISO 9141 - 2 | saab 9-3 |
| 4. | ISO 14230 - 4 KWP ( 5 BAUD INIT ) | ルノー クリオ |
| 5. | ISO 14230 - 4 KWP ( FAST INIT ) | |
| 6. | ISO 15765 - 4 CAN ( 11 BIT ID, 500 KBAUD ) | スマート フォーフォー |
| 7. | ISO 15765 - 4 CAN ( 29 BIT ID, 500 KBAUD ) | |
| 8. | ISO 15765 - 4 CAN ( 11 BIT ID, 250 KBAUD ) | |
| 9. | ISO 15765 - 4 CAN ( 29 BIT ID, 250 KBAUD ) | |
| 10. | SAE J1939 CAN ( 29 BIT ID, 250 KBAUD ) |
DTCとは
診断コードで、本故障状態となって警告灯が点いたときに故障の詳細を示す診断コードが記録されます。
DTCの項目はアメリカではSAE、日本のJ-OBDⅡは国交省がデータベース化しています。
練習問題
dtcコードをデコードせよ。
参考にしたページ
成果物
DTCを入れて、検索をクリックする。
See the Pen obd2 dtc by ohisama (@ohisama) on CodePen.
以上。
