概要

circuitjsを調査してみた。
練習問題やってみた。

練習問題

リレーで、xor回路を作れ。

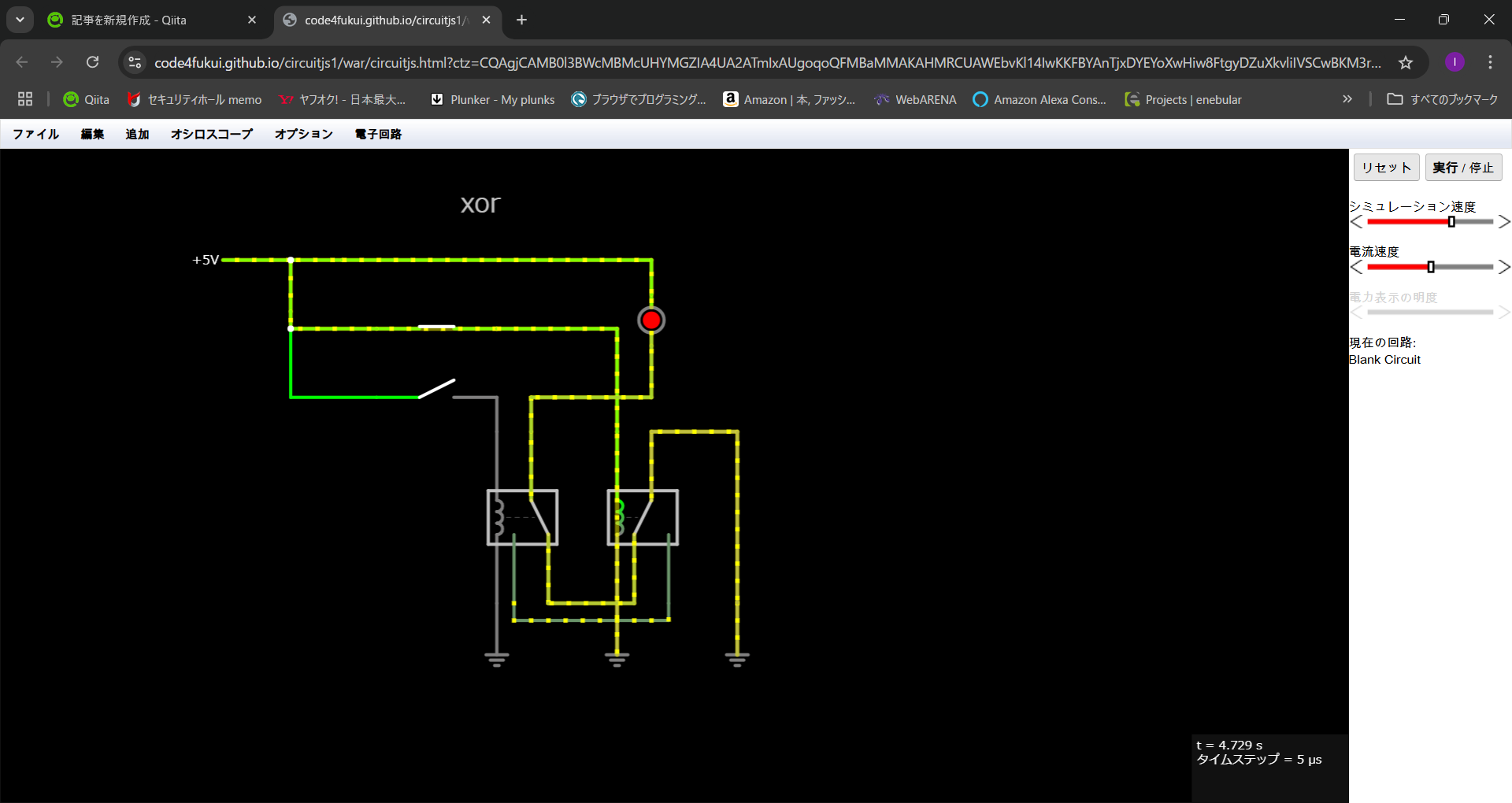

写真

ネットリスト

$ 1 0.000005 10.20027730826997 50 5 50 5e-11
g 720 448 720 496 0 0
g 608 448 608 496 0 0
R 304 128 224 128 0 0 40 5 0 0 0.5
178 640 288 640 448 6 1 0.2 0.2499999998420901 0.05 1000000 0.02 20 0.015 0.005 1
w 608 192 608 288 0
w 304 128 352 128 0
w 352 128 640 128 0
162 640 160 640 208 2 default-led 1 0 0 0.01
x 462 84 499 87 4 24 xor
s 384 192 496 192 0 0 false
s 384 256 496 256 0 1 false
w 384 192 304 192 0
w 304 176 304 128 0
w 304 176 304 192 0
w 496 192 608 192 0
178 528 288 528 448 6 1 0.2 0 0.05 1000000 0.02 20 0.015 0.005 0
g 496 448 496 496 0 0
w 496 256 496 288 0
w 384 256 304 256 0
w 304 256 304 192 0
w 640 160 640 128 0
w 640 288 720 288 0
w 720 288 720 448 0
w 528 288 528 256 0
w 528 256 640 256 0
w 640 256 640 208 0
w 544 448 624 448 0
w 512 448 512 464 0
w 512 464 656 464 0
w 656 464 656 448 0
