概要
circuitjsを調査してみた。
練習問題やってみた。
練習問題
リレーで、「Zuseの全加算器」を作れ。

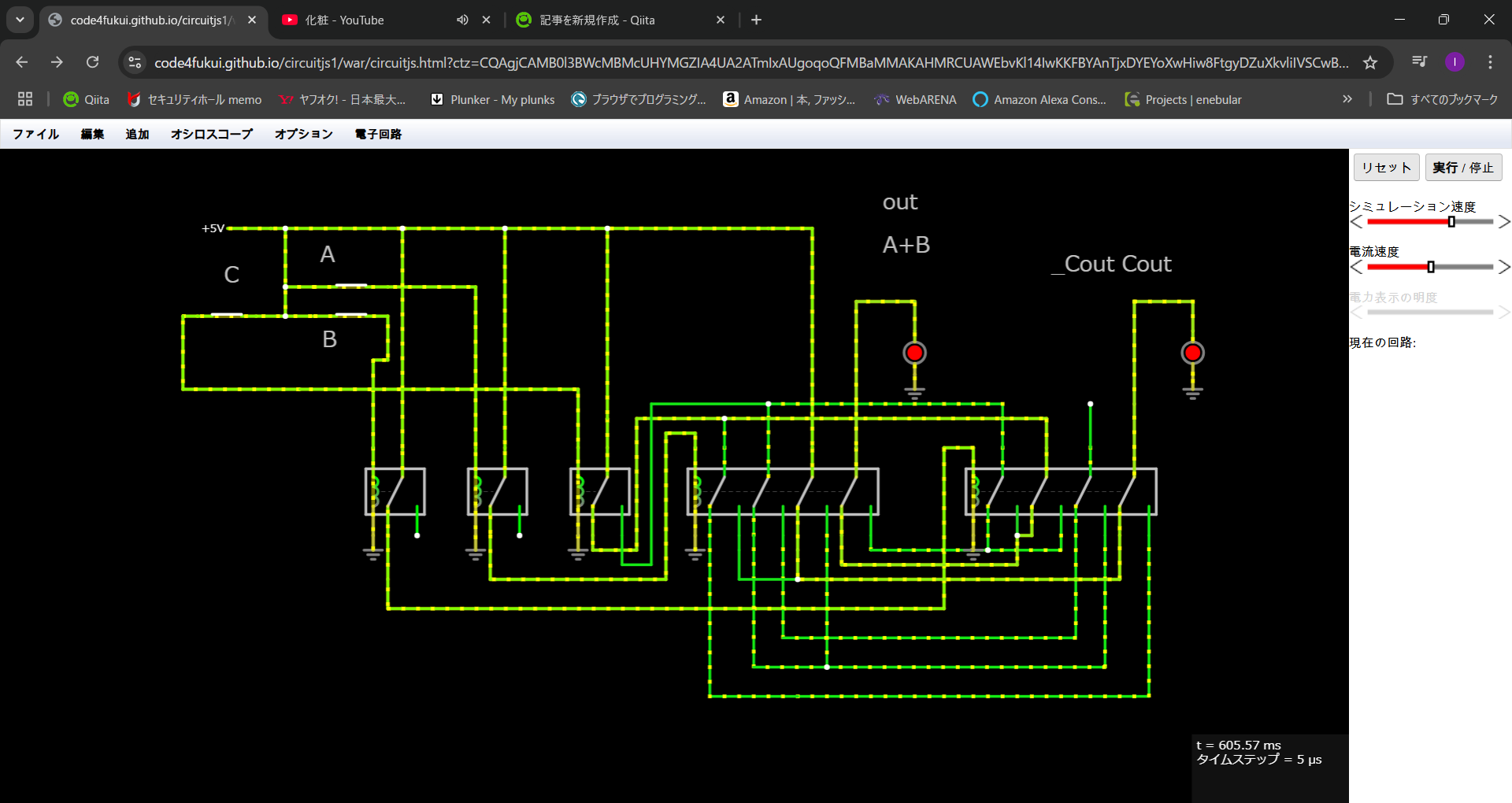

写真
ネットリスト
$ 1 0.000005 10.20027730826997 50 5 50 5e-11
178 448 336 448 432 6 1 0.2 0.24999999999997224 0.05 1000000 0.02 20 0.015 0.005 1
178 560 336 560 432 6 1 0.2 0.2499999999992563 0.05 1000000 0.02 20 0.015 0.005 1
R 304 96 240 96 0 0 40 5 0 0 0.5
g 416 432 416 448 0 0
g 528 432 528 448 0 0
g 640 432 640 448 0 0
g 768 432 768 448 0 0
w 304 96 320 96 0
w 320 96 320 160 0
w 320 160 352 160 0
w 320 160 320 192 0
w 320 192 352 192 0
w 432 192 432 240 0
w 432 240 416 240 0
w 416 240 416 336 0
w 528 336 528 160 0
w 432 160 528 160 0
w 448 336 448 96 0
w 320 96 448 96 0
w 560 336 560 96 0
w 448 96 560 96 0
w 672 336 672 304 0
w 640 272 640 336 0
s 352 160 432 160 0 0 false
s 352 192 432 192 0 0 false
178 800 336 800 432 6 4 0.2 0.2493765586022455 0.05 1000000 0.02 20 0.015 0.005 1
w 288 192 320 192 0
w 224 192 208 192 0
x 253 155 269 158 4 24 C
x 358 133 374 136 4 24 A
x 360 226 376 229 4 24 B
162 1008 208 1008 256 2 default-led 1 0 0 0.01
w 672 304 672 96 0
w 560 96 672 96 0
w 672 96 848 96 0
s 224 192 288 192 0 0 false
178 672 336 672 432 6 1 0.2 0.24999999999997224 0.05 1000000 0.02 20 0.015 0.005 1
w 736 480 736 320 0
w 736 320 768 320 0
w 768 320 768 336 0
178 1104 336 1104 432 6 4 0.2 0.24937655860346353 0.05 1000000 0.02 20 0.015 0.005 1
w 1072 336 1040 336 0
w 1040 336 1040 512 0
w 432 432 432 480 0
w 544 432 544 480 0
w 544 480 736 480 0
w 432 480 432 512 0
w 432 512 1040 512 0
w 656 432 656 448 0
w 656 448 704 448 0
w 704 448 704 304 0
w 704 304 800 304 0
w 800 304 800 336 0
w 688 432 688 464 0
w 688 464 720 464 0
w 720 464 720 288 0
w 720 288 848 288 0
w 848 288 848 336 0
w 896 96 896 336 0
w 848 96 896 96 0
g 1008 256 1008 272 0 0
w 944 336 944 176 0
w 944 176 1008 176 0
w 1008 176 1008 208 0
w 848 288 1104 288 0
w 1104 288 1104 336 0
w 960 432 960 448 0
w 1088 432 1088 448 0
w 960 448 1088 448 0
w 784 432 784 480 0
w 800 304 1152 304 0
w 1152 304 1152 336 0
w 1200 288 1200 336 0
w 1248 288 1248 336 0
g 1312 256 1312 272 0 0
162 1312 208 1312 256 2 default-led 1 0 0 0.01
w 1248 288 1248 176 0
w 1248 176 1312 176 0
w 1312 176 1312 208 0
x 1157 143 1288 146 4 24 _Cout\sCout
x 973 123 1024 126 4 24 A\pB
g 1072 432 1072 448 0 0
w 1184 432 1184 544 0
w 912 544 1184 544 0
w 864 432 864 544 0
w 864 544 912 544 0
w 832 432 832 576 0
w 1216 432 1216 576 0
w 912 432 912 576 0
w 832 576 912 576 0
w 912 576 1216 576 0
w 816 432 816 448 0
w 880 432 880 448 0
w 1232 432 1232 480 0
w 1168 432 1168 448 0
w 1168 448 1088 448 0
w 1120 432 1136 432 0
w 928 432 928 464 0
w 928 464 1120 464 0
w 1120 464 1120 432 0
w 880 608 1264 608 0
w 1264 432 1264 608 0
w 208 192 208 272 0
w 208 272 336 272 0
w 336 272 640 272 0
x 973 75 1011 78 4 24 out
w 784 480 784 608 0
w 784 608 880 608 0
w 816 448 816 480 0
w 880 448 880 480 0
w 816 480 880 480 0
w 880 480 1232 480 0
