CY8CKIT-042-BLE-A で気圧を送信

Last updated at 2019-12-19Posted at 2019-12-19

これは、PSoC Advent Calendar 2019の20日目に突っ込まれた記事です。

前回の記事では、絶対圧センサ評価モジュールからデータを取得してGroveのスターターキットに入っていたGrove LCD RGB Backlightというボードに気圧を表示させました。今回は、取得した気圧データをBLEを使用して送信します。

BLEビーコン

BLEの使い方にビーコンというものがあります。これは、一方的にBLEのパケットを送信する装置です。そのパケットの一部に温度や気圧のデータを混ぜておくことで、パケットを受信した装置が温度や気圧を知ることができるという仕組みです。

基本的なBLEビーコンは、PSoC Advent Calendar 2016の記事「BLE Beacon の初歩」で作成しましたので、今回もこの時の記事をもとに作成しています。回路図は、BLEコンポーネントが追加されただけです。

メインループによる時間管理

BLEビーコンは、比較的に手軽に使えます。それは、片方向の通信だからです。通信相手とデータの送受信を行う場合、通信相手と同期して処理を行う必要があります。そのため、タスクの時間管理が大変です。BLEビーコンは、自分の都合でパケットを送信すればよいので楽なのですが、そうはいっても、処理をブロックさせるわけにはいかないので、最低限の時間管理は必要です。

タスクの時間管理を行うために、気圧測定ループをステートマシンに作り替えて、さらにBLEパケットの送信処理も加えました。

main.c

        // ステートマシンのディスパッチャは500msごとに動作する
        if (wdt_Flag) {
            wdt_Flag = 0;

            // ステートマシン
            switch (state) {
                case ST_INIT:
                    // BLEシステムの初期化待ち
                    if (initialized) {
                        state = ST_FORCE;
                    }
                    break;
                case ST_FORCE:
                    // 温度と気圧の測定開始
                    I2C_SENSOR_Force();
                    state = ST_CALCULATE;
                    break;
                case ST_CALCULATE:
                    // 温度と気圧を計算する
                    I2C_SENSOR_ReadRawData();
                    temp = I2C_SENSOR_GetTemperature();
                    pressure = I2C_SENSOR_GetPressure();
                    f_temp = (uint8)(temp / 40.0f * (TEMP_40 - TEMP_ZERO)) + TEMP_ZERO;
                    f_hum = (uint8)((pressure - 950.0) / 50.0 * (HUM_50 - HUM_ZERO)) + HUM_ZERO;
                    // パケットはPACKET_PERIODごとに送信される
                    if (++tick >= PACKET_PERIOD) {
                        tick = 0;
                        state = ST_SEND;
                    } else {
                        state = ST_SHOW;
                    }
                    break;
                case ST_SEND:
                    // Major フィールドの設定
                    cyBle_discoveryData.advData[ID_OFFSET] = f_id;

                    // Minor フィールドの設定
                    cyBle_discoveryData.advData[TEMP_OFFSET] = f_temp;
                    cyBle_discoveryData.advData[HUM_OFFSET] = f_hum;

                    // Advertisement パケットの送信を開始する
                    CyBle_GappStartAdvertisement(CYBLE_ADVERTISING_FAST);

                    state = ST_STOP;
                    break;
                case ST_STOP:
                    // Advertisement パケットの送信を止める
                    CyBle_GappStopAdvertisement();
                    state = ST_SHOW;
                    break;
                case ST_SHOW:
                    // 温度と気圧をLCDに表示する
                    sprintf(sbuf, "T:%7.2fdegC", temp);
                    I2C_LCD_Position(0, 0x80);  // locate to 0,0
                    I2C_LCD_PrintString(sbuf);
                    sprintf(sbuf, "P:%7.2fmBar", pressure);
                    I2C_LCD_Position(0, 0xA8);  // locate to 1,0
                    I2C_LCD_PrintString(sbuf);
                    state = ST_FORCE;
                    break;
                default:
                    state = ST_INIT;
            }
        }

これは、メインループの中に入っている気圧測定処理のディスパッチャです。500ミリ秒ごとにwdt_Flagがセットされるので、そのタイミングで状態遷移をしながら気圧測定とパケットの送信をを行っています。ステートマシンの状態は、以下の通りです。

状態	処理
ST_INIT	BLEデバイスとしての初期化を待っている状態です。初期化が終了するまですべての処理が開始できません。
ST_FORCE	気圧センサの測定を開始します。測定結果は、次の500ミリ秒以内に得られることを期待しています。
ST_CALCULATE	気圧センサからの測定結果をもとに温度と気圧の補償計算を行います。
ST_SEND	BLEのAdvertisementパケットの送信を行います。パケットは、次の500ミリ秒の間に送信されます。
ST_STOP	BLEのAdvertisementパケットの送信を停止します。
ST_SHOW	温度と気圧をLCDに表示します。

計測中は、ST_FORCE, ST_CALCULATE, ST_SHOW の３状態を順番に遷移しており、1.5秒ごとに測定と表示を行います。このループをPACKET_PERIODの回数だけ回った時にBLEパケットを送信するためのST_SEND, ST_STOP状態に立ち寄り、その回だけは1秒間だけ余分に時間が必要です。PACKET_PERIODは14に設定してあるので、パケットの送信は22秒ごとに行われることになります。

アプリはどうする？

BLEビーコンは温度と気圧の情報を送信してくれますが、これを受信するにはアプリを作るか、受信用のハードを作成する必要があります。今回は、そこまでは作成せずに、**CYALKIT-E02 Solar-Powered BLE Sensor Beacon Reference Design Kit (RDK)で使用されているCypress® BLE-Beacon™**アプリケーションを使用します。

とはいっても、このアプリは温度と湿度を表示させるために用意されているので気圧には対応していません。そこで、湿度を表示させる代わりに気圧を表示させることにしました。そのために、BLEビーコンで送信するデータに補正を加えています。

気圧	湿度	補正パラメータ
1050mBar	100%	-
1000mBar	50%	HUM_50 = 114u
950mBar	0%	HYM_ZERO = 13u

このように、1000mBarを50%として950mBarから1050mBarまで測定できるように値を操作しています。

プロジェクトの完成

プロジェクトを書き込んだら、LCDに温度と気圧が表示されます。前回の記事と同じ写真に見えるのは気のせいでしょう。
見た目以外では、BLEでデータを受信して確かめる以外に確認しようがありません。

アプリで見てみたら

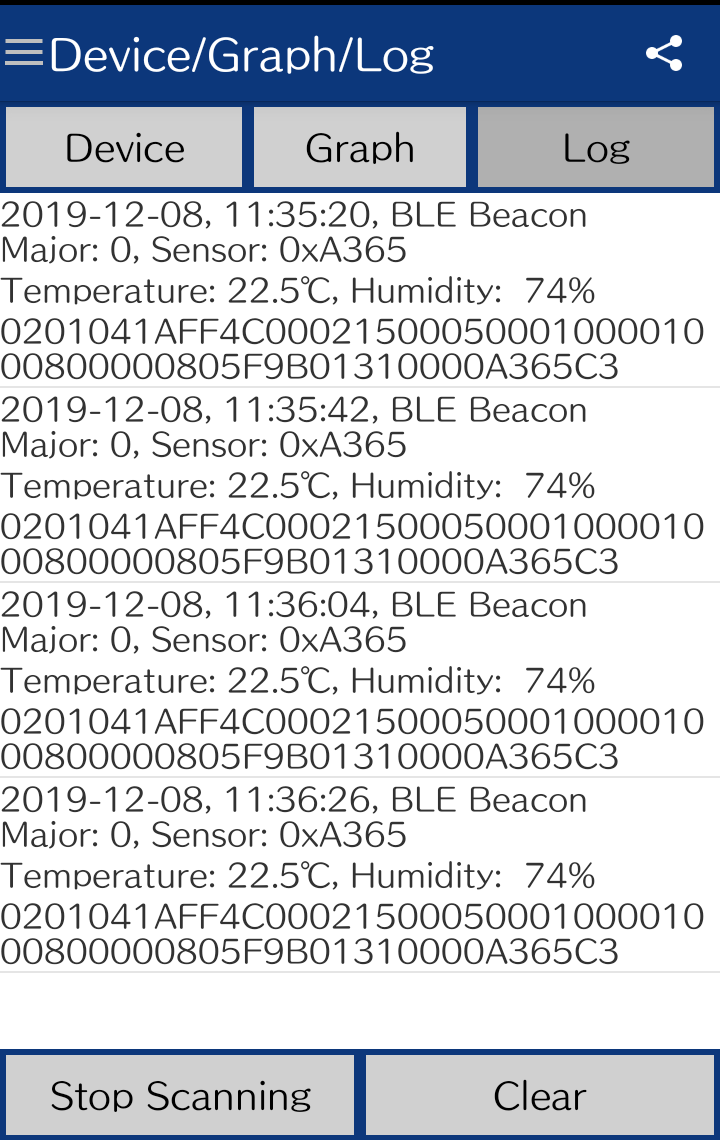

**Cypress® BLE-Beacon™**で表示させました。このアプリには、グラフ表示をさせる機能もあるのですが、温度と気圧は頻繁に変わるものでもないため、リスト表示させました。

このように計算通り22秒ごとにパケットが送信されている様子がわかります。湿度が74%となっていますが、これは1024mBarに相当する値です。
