ESP32 と 小型128x32OLED液晶ディスプレイ(時計表示)

#はじめに
前回の記事の続きです。ライブラリ付属のサンプルを動かしてみましたが、ESP32に繋げているので NTP サーバより時刻を取得して表示させたいと思います。

#ハード、ソフト、組み立て
前回と同じ

#スケッチ
NTP1に関するところはh_nari氏のところから頂きました。m(_ _)m

esp32-SSD1306-clock.ino

#include <WiFi.h>
#include <time.h>

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// OLED Setting
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

#if (SSD1306_LCDHEIGHT != 32)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif

// WiFi Setting
#define WIFI_SSID   "your-ssid"
#define WIFI_PASSWORD   "ssid-pass"
#define JST     3600*9

void setup() {
  Serial.begin(115200);
  delay(100);
  Serial.print("\n\nReset:\n");

  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3C (for the 128x32)
  // Clear the buffer.
  display.clearDisplay();
  display.setTextColor(WHITE);

  // WiFi starting
  drawLog("WiFi connecting...");
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  while(WiFi.status() != WL_CONNECTED) {
    Serial.print('.');
    delay(500);
  }
  Serial.println();
  Serial.printf("Connected, IP address: ");
  Serial.println(WiFi.localIP());
  drawLog("WiFi connected!");

  // NTP start
  configTime( JST, 0, "ntp.nict.jp", "ntp.jst.mfeed.ad.jp");
  delay(1000);
}

void loop() {
  time_t t;
  struct tm *tm;
  static const char *wd[7] = {"Sun","Mon","Tue","Wed","Thr","Fri","Sat"};
  char rdate[30], rtime[30];

  t = time(NULL);
  tm = localtime(&t);

  Serial.printf(" %04d/%02d/%02d(%s) %02d:%02d:%02d\n",
        tm->tm_year+1900, tm->tm_mon+1, tm->tm_mday,
        wd[tm->tm_wday],
        tm->tm_hour, tm->tm_min, tm->tm_sec);
  sprintf(rdate, " %04d/%02d/%02d(%s)",
        tm->tm_year+1900, tm->tm_mon+1, tm->tm_mday, wd[tm->tm_wday]);
  sprintf(rtime, " %02d:%02d:%02d",
        tm->tm_hour, tm->tm_min, tm->tm_sec);
  drawClock(rdate, rtime);
  delay(1000 - millis()%1000);
}

void drawClock(const char* rdate, const char* rtime) {
  display.clearDisplay();
  display.setCursor(0,0);

  display.setTextSize(1);
  drawText(rdate);

  display.setCursor(0,13);

  display.setTextSize(2);
  drawText(rtime);

  display.display();
  delay(1);
}

void drawText(const char* text) {
  for (uint8_t i=0; i < strlen(text); i++) {
    display.write(text[i]);
  }
}

void drawLog(const char* msg) {
  display.clearDisplay();
  display.setCursor(0,0);
  display.setTextSize(1);
  drawText(msg);

  display.display();
  delay(1);
}

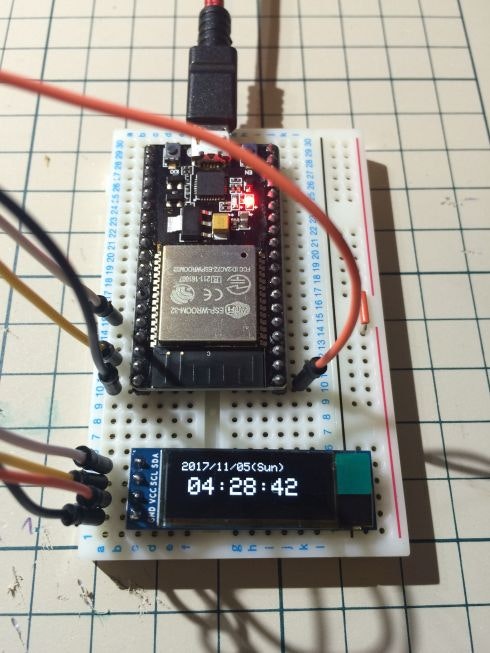

#結果

ESP32とSSD1306–OLED#ESP32#SSD1306#Arduino pic.twitter.com/f55sPSMB8j

— nori.dev.akg (@nori_dev_akg) 2017年11月4日
