はじめに
こんにちわ

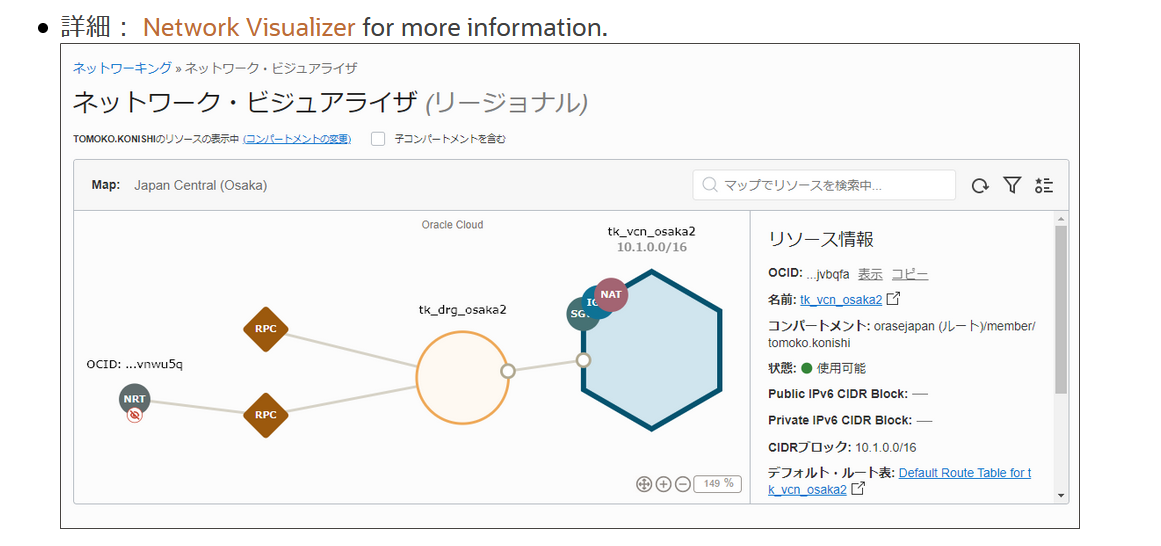

いつもの"新機能ハイライト"ページの中で面白いものを見つけました ↓
なんと、ネットワーク構成をダイアグラム/グラフで表してくれる機能のようです
早速、実際のブラウザコンソールを見に行ってみましょう
ネットワーク・ビジュアライザ（リージョナル）
コンソールにログインし、いつもの左上のメニューを開くと、
おお、確かに「ネットワーク・ビジュアライザ」がありますね
クリックすると下記表示なります
アクセス直後はこんな感じで、コンパートメントを指定していないため特に表示がありません

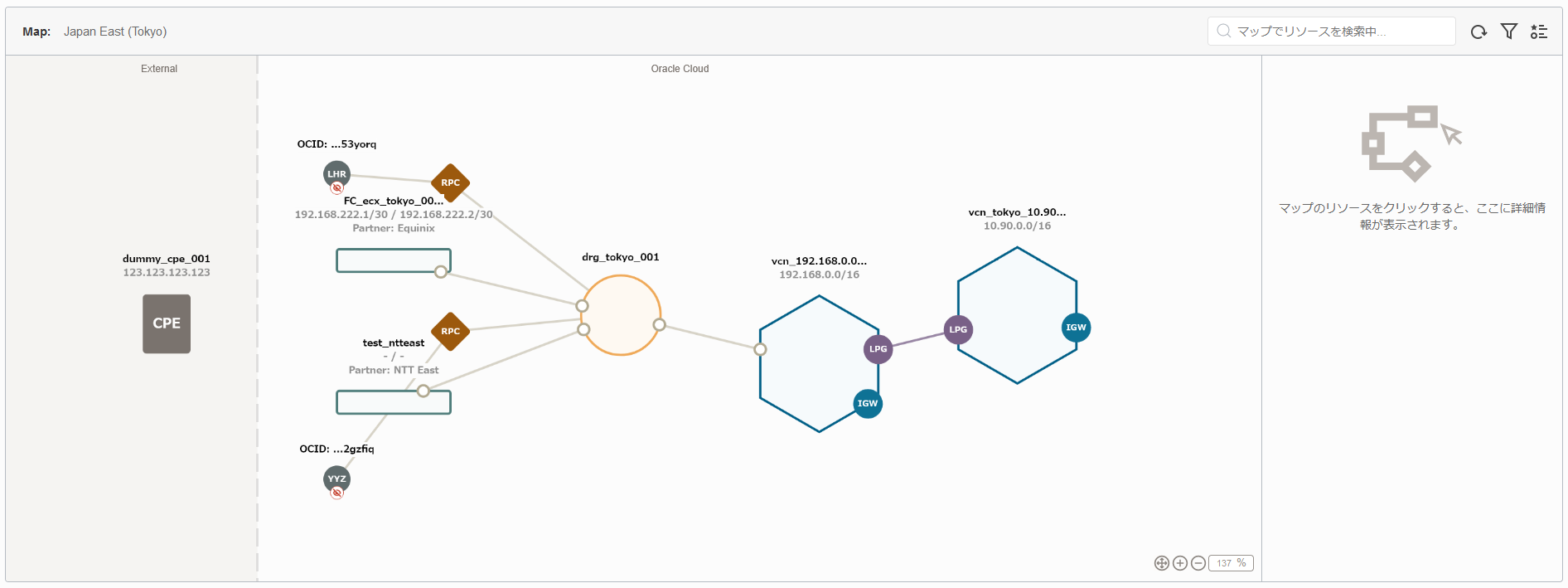

コンパートメント指定してみると、

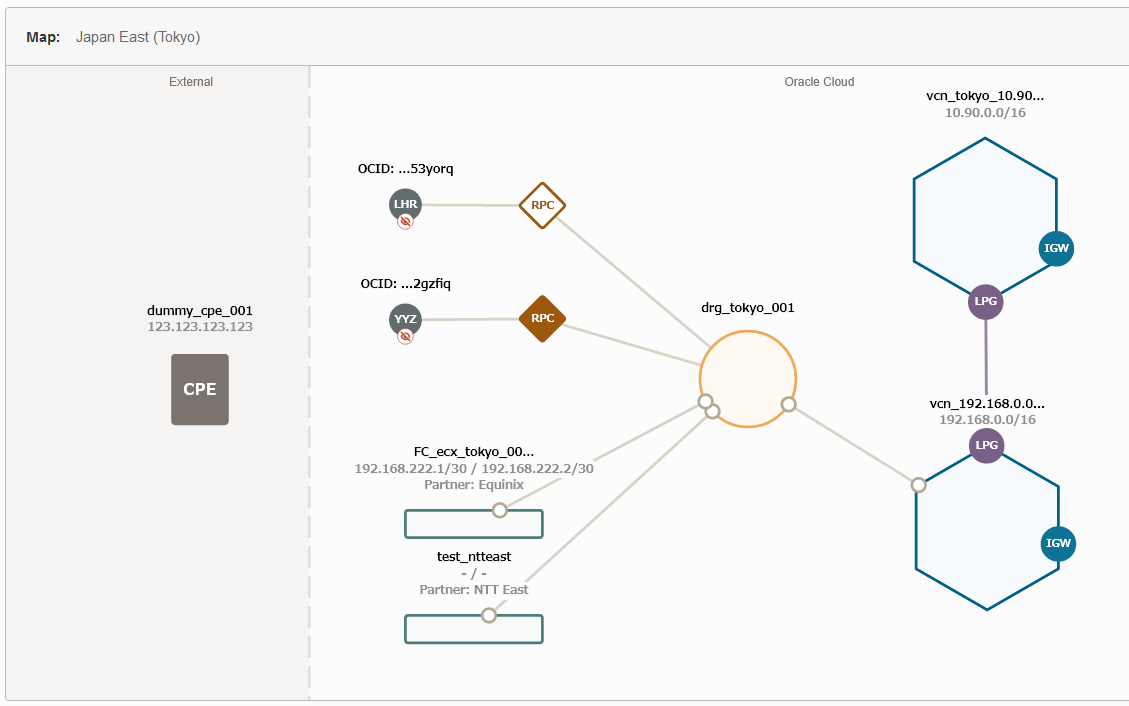

おお！表示された！
各種ネットワークパーツのアイコンがやや気になりますが（笑）
VCN , DRG , 他リージョンとの接続(RPC)等が表現されてますね
どうせなら公式Oracle PPT templeteのアイコンに近い形で表現してほしいなぁ
各アイコンはドラッグしてぐりぐり動かせます
各アイコンをクリックすると、そのコンポーネント（リソース）の詳細が表示されます
マップの凡例はこんな感じ

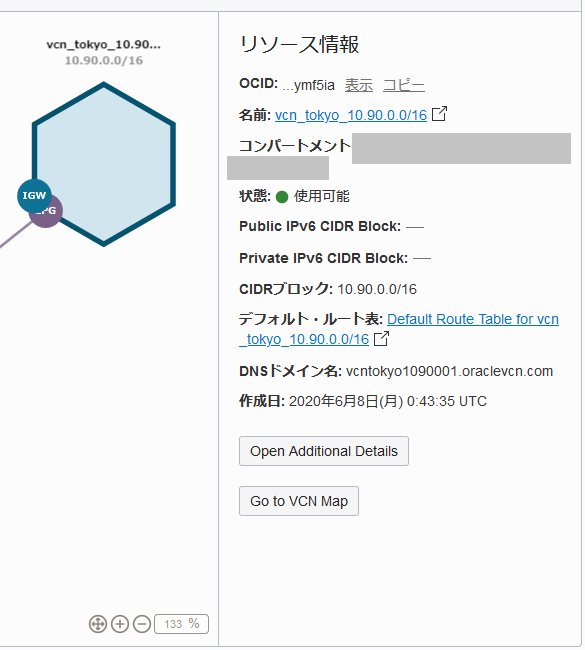

VCNを選択して、
Open Additional Details をクリックすると下記のように表示されます
ネットワーク・ビジュアライザ (仮想クラウド・ネットワーク)

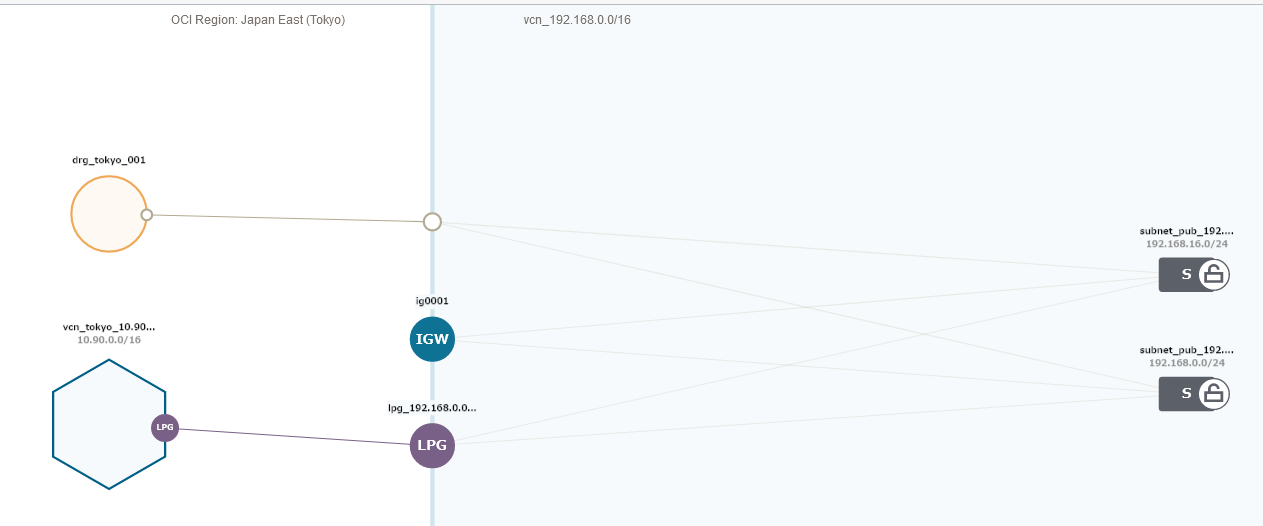

Go to VCN Map をクリックすると下記のビジュアライザに切り替わります
なるほど、VCN内部のSubnetや隣接しているIGWやLPG等が見えるわけですね

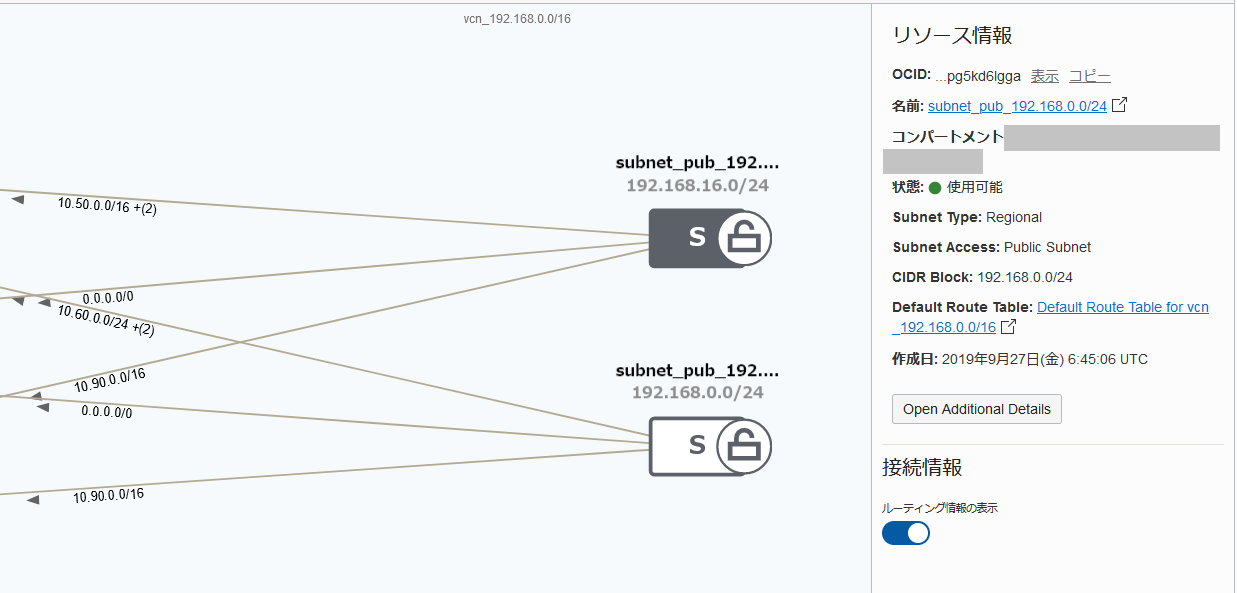

Subnetを選択して、ルーティング情報の表示もできるようです
（ちょっと分かりにくいけど）
いかがでしたでしょうか
私の所感は下記のとおりです
- ビジュアルを2タイプに分けているが、両タイプ混合で全一括で見えるモードもあっていいかも
- 各コンポーネントのアイコンは今後標準化していってほしい
- ルーティング情報など一部UI仕様は今後のupdateに期待
- ビジュアライザから色々な編集ができたら素敵だなぁ
希望/要望ばかり書き連ねてしまいましたが、
現システムのネットワーク構成をトポロジカルに把握できるというのはとても良い機能だと思います
私の検証環境は非常にシンプルで小規模ですが、
より大規模なシステムだとVCN,Subnet等の数も膨大になり管理が煩雑になります
そういった時にこそ効力を発揮する機能だと思います
ありがとうございました
