diagrams.net (Draw.io) を VS Code から利用開始、構成図を書く、保存する

はじめに

Draw.io は diagrams.net という名前に移行していくようです
https://www.diagrams.net/blog/move-diagrams-net

記事中では Draw.io と呼称します。

draw.io は web版、desktop アプリ(electron)等々...色々あるのですが、
この記事では VS Code からの利用に関して言及します。

ちなみに個人的にはwebサービスとしての draw.io (https://app.diagrams.net/) より、
VS Code Integrationを利用する方が好きです。
(良い点・使いづらい点は後ほど言及します)

require

事前にインストールをお願いします

• Visual Studio Code
• extenstion Draw.io VS Code Integration

Visual Studio Code から利用する

• <ファイル名>.drawio ファイルを作成し、vscode で開く
  • そうすると以下の様な GUI が立ち上がるはずです
  •

構成図を書いてみる

• Layers パネルを表示させます

  • Draw.io GUIのメニュー View → Layers
  •

• Layers にはデフォルトで Back Groud レイヤーが存在しています

  •

• ライブラリ を追加します

  • GUI 左下の More Shapes ... を押下します
  • 好きなライブラリを選んでください(今回はGCPを選択)
    •
  • すると GUI の左側にライブラリが追加されます
    •

• バックグラウンドレイヤーを描きます

  • バックグラウンドレイヤーに描くのは図の背景です
    •
  • 書き終わったら、鍵をクリックして背景をロックしておきましょう

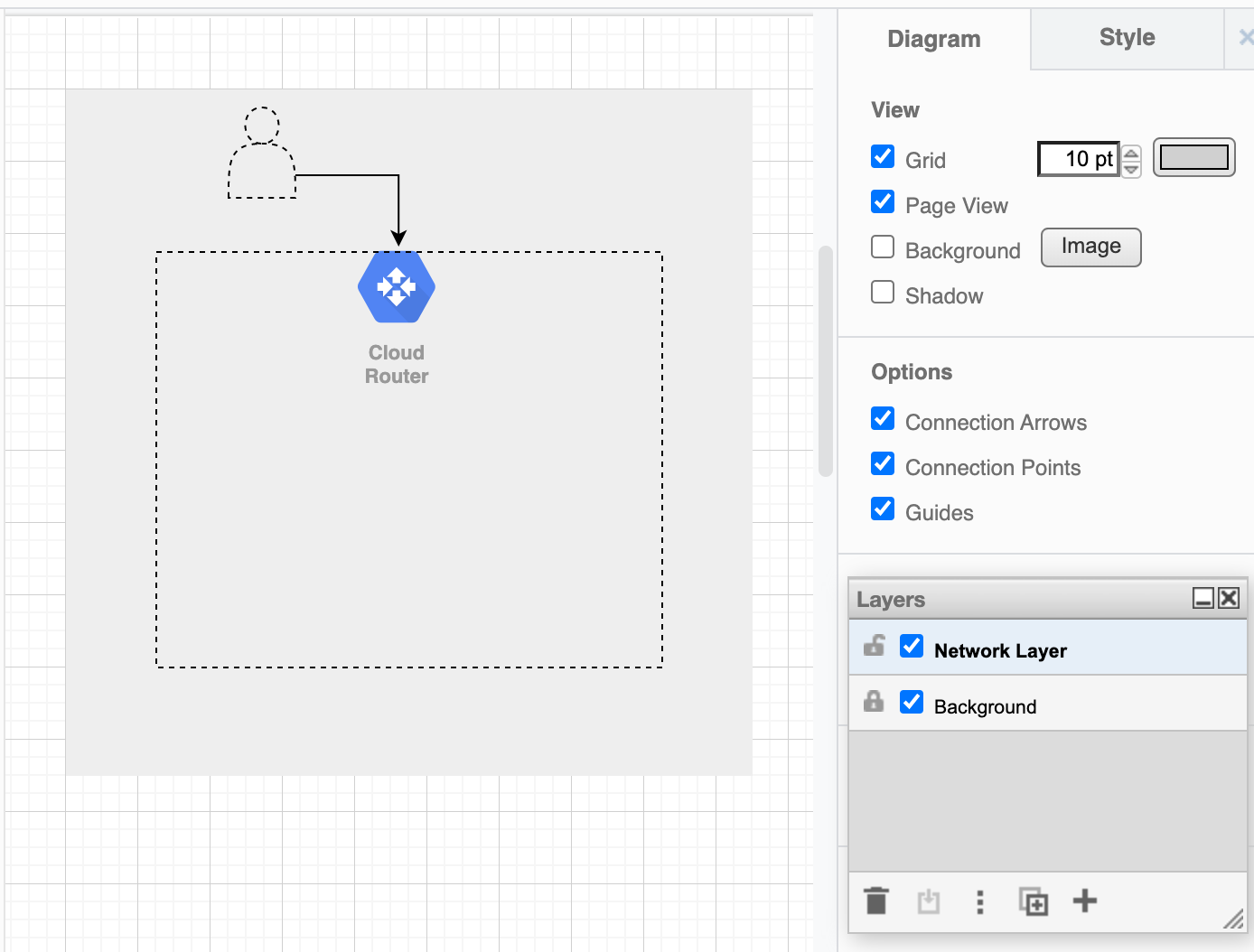

• ネットワークレイヤーを描きます

  • • をクリックしてネットワークレイヤーを作成します
  • ネットワークを描きます
    •
  • 書き終わったらロックしておきます

• トップレイヤーを描きます

  • • をクリックしてトップレイヤーを作成します
  • トップレイヤーを描きます
    •

• 作業を保存する

  • Draw.io GUI のメニュー File → Save
  • cat <ファイル名>.drawio するとファイルにメタデータが書かれているのがわかります

• 図を書き出す

  • Draw.io GUI のメニュー File → Export...から好きな形式で書き出しましょう

構成図を書いてみる流れは以上です。
がんがん図を残して共有していきましょう!
ライブラリの追加方法に関しては別途書こうと思います。

VS Code Integration の良い点・使いづらい点

良い点

• drawio ファイルをクリックするだけで起動する
• ライブラリも同時管理しやすい
• drawio ファイルが compress されないので、変更点をgit管理しやすい

使いづらい点

• VS Code を light テーマに変更する必要がある
  • dark テーマだと編集中と出力時で見た目が異なる

appendix

• GitHub
  • https://github.com/hediet/vscode-drawio
• draw.io に関して
  • https://desk.draw.io/support/home
  • https://github.com/jgraph/drawio
• こちらの記事に従ってdraw.ioをCLIで実行して画像をエクスポートできます
  • https://qiita.com/u4da3/items/646cc46bff68b380cbfa
