KiCad でフットプリントライブラリが読めないトラブル

環境

• MS-Windows10 64bit
• KiCad 5.1.5-3

フットプリントライブラリが出てこない

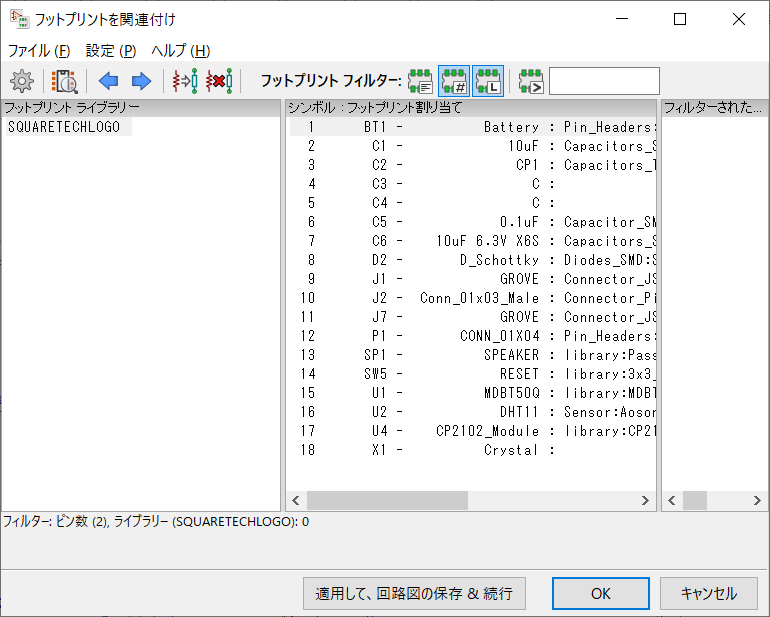

割り当てをしようとしたら左側ペインのフットプリントライブラリーが出てこない。

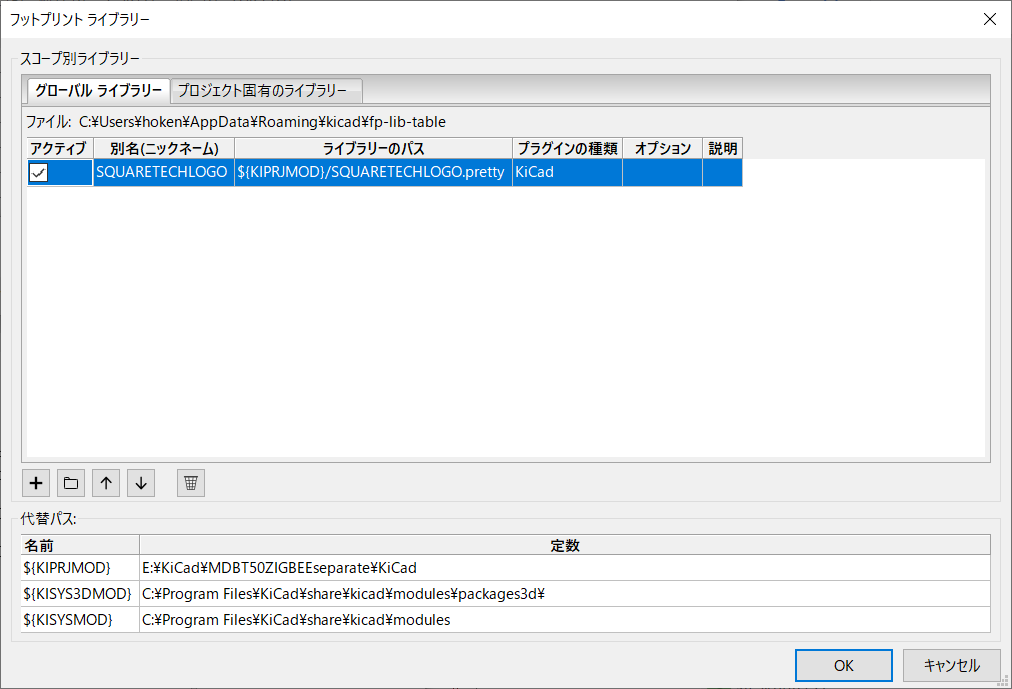

フットプリントライブラリーの管理を見るとプロジェクトに保存したライブラリーしか登録されていない。

エラーの起こった経緯

新規にKiCadをインストール
ほかのマシンからKiCadのプロジェクトをコピーして開く
Eeschema で回路図を編集、フットプリントの割り当て画面を開く

フットプリントライブラリテーブルを作る旨のダイアログが出た後、

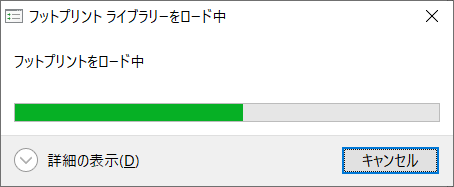

ライブラリをロード。ここでプログレスが進行せずに止まってしまった。

キャンセルを押すと冒頭のようなエラーが発生。

修正方法

今回は、以下の手順を取りました。

• 一旦設定ファイルを消す
• KiCad再インストール
• フットプリントライブラリテーブルを作成

設定ファイルの削除

KiCadを終了して、設定ファイルを削除。

Windowsの場合は例えば、

C:\Users\ユーザー名\AppData\Roaming\kicad

にある。

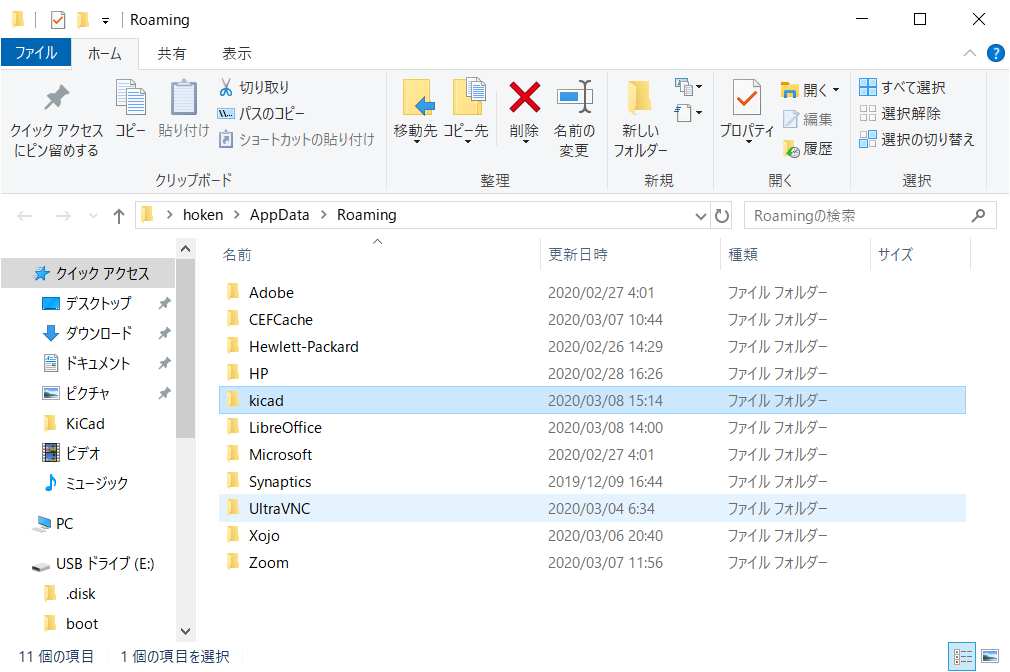

Windowsキー＋R で%AppData%と入力して「OK」でRoamingフォルダを開き、kicad フォルダを削除する。

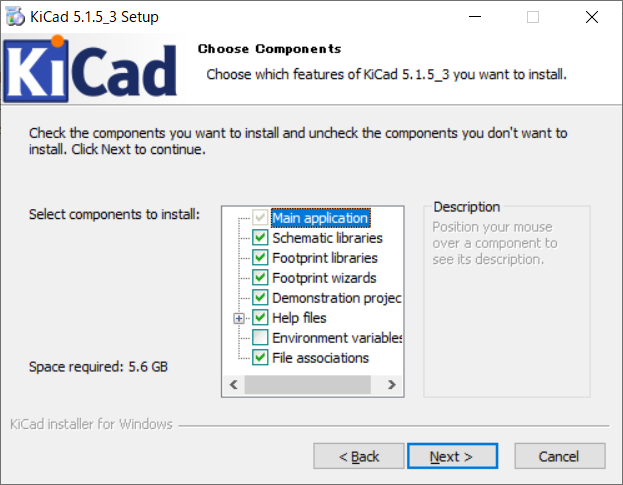

KiCadを再インストール

適当にプロジェクトを開き、フットプリントの割り当て画面を出す。
フットプリントライブラリテーブルを作る旨のダイアログが出た後、

ライブラリをロード。前回はここでプログレスが進行せずに止まってしまったが今回は無事進んで

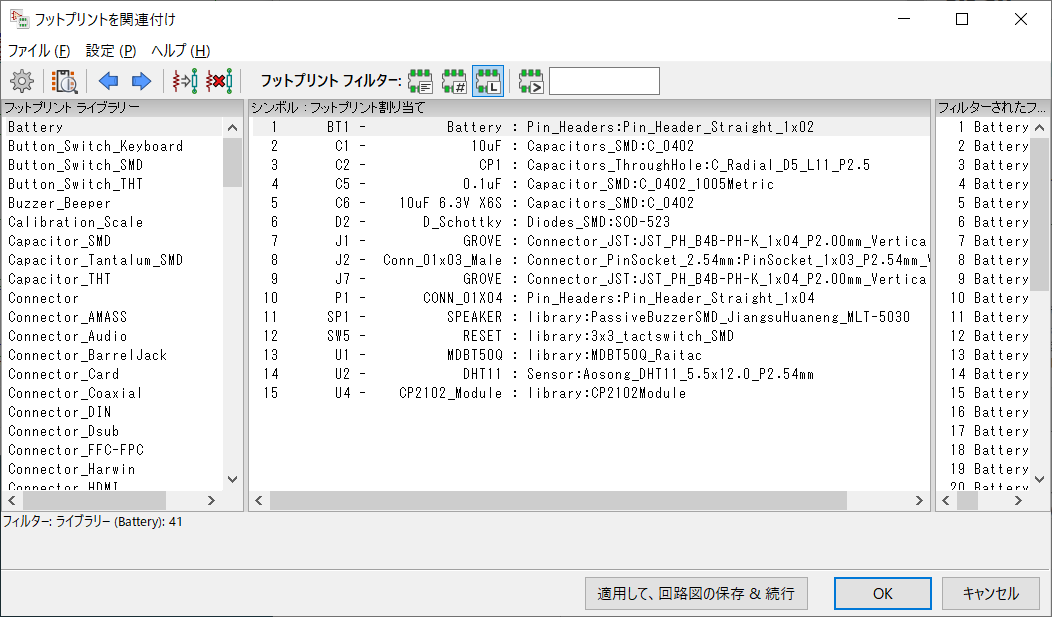

正常に画面が出ました。
