AVTOKYO 2024 バッジは LED でイルミネーションになっています。
赤、ピンク、 緑、 オレンジ が有りますが、
色は配布時に決まった色が単色で点滅になっています
そのLEDを、自動点滅自動変色LEDに変更して楽しむ工作です。
改造方法
改造は、ピンクの人とそれ以外の人で異なります。
ピンクの人の改造

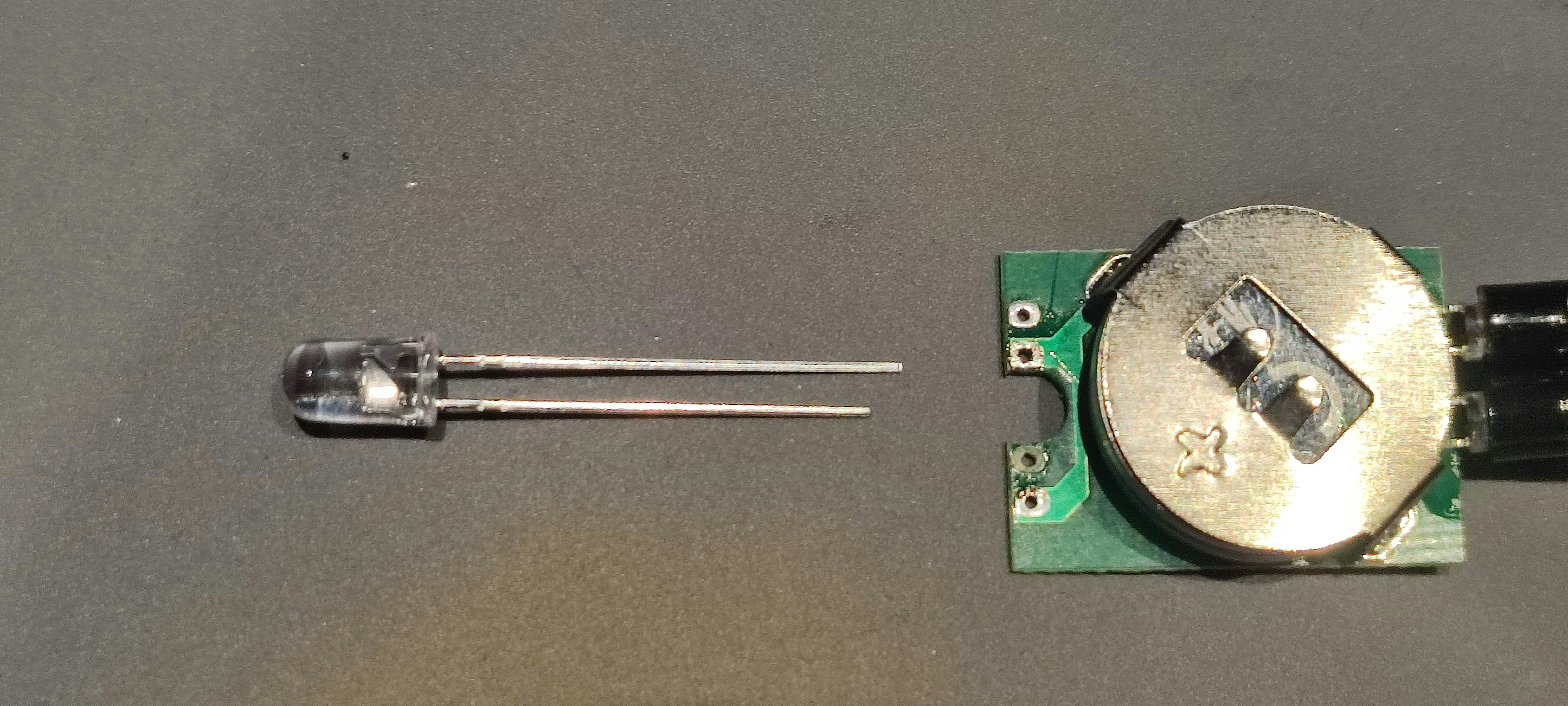

分解して、はんだごてでLEDを取り外します。
この向きで取りつけます。

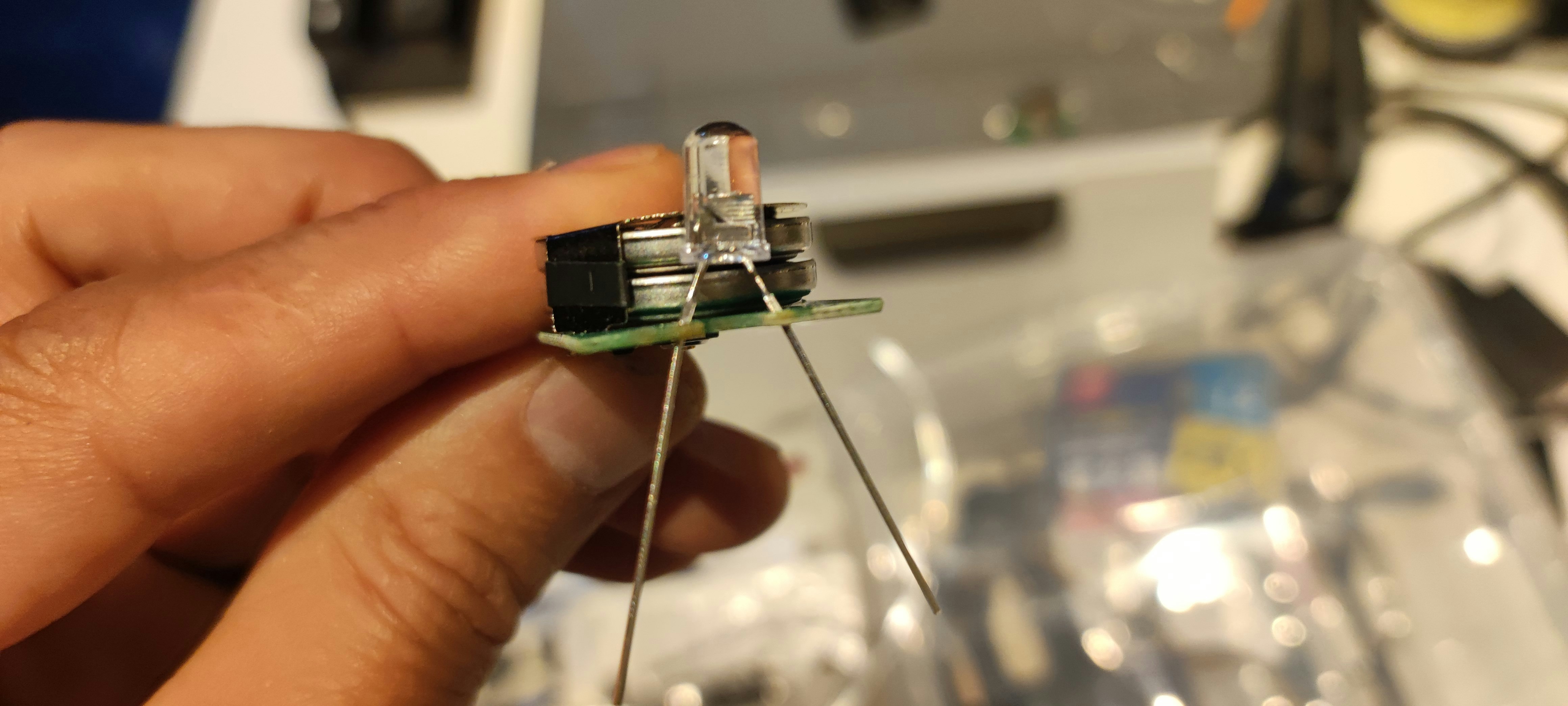

脚の長さはこのくらい。でっぱりのところまで差し込んで、はんだづけします。

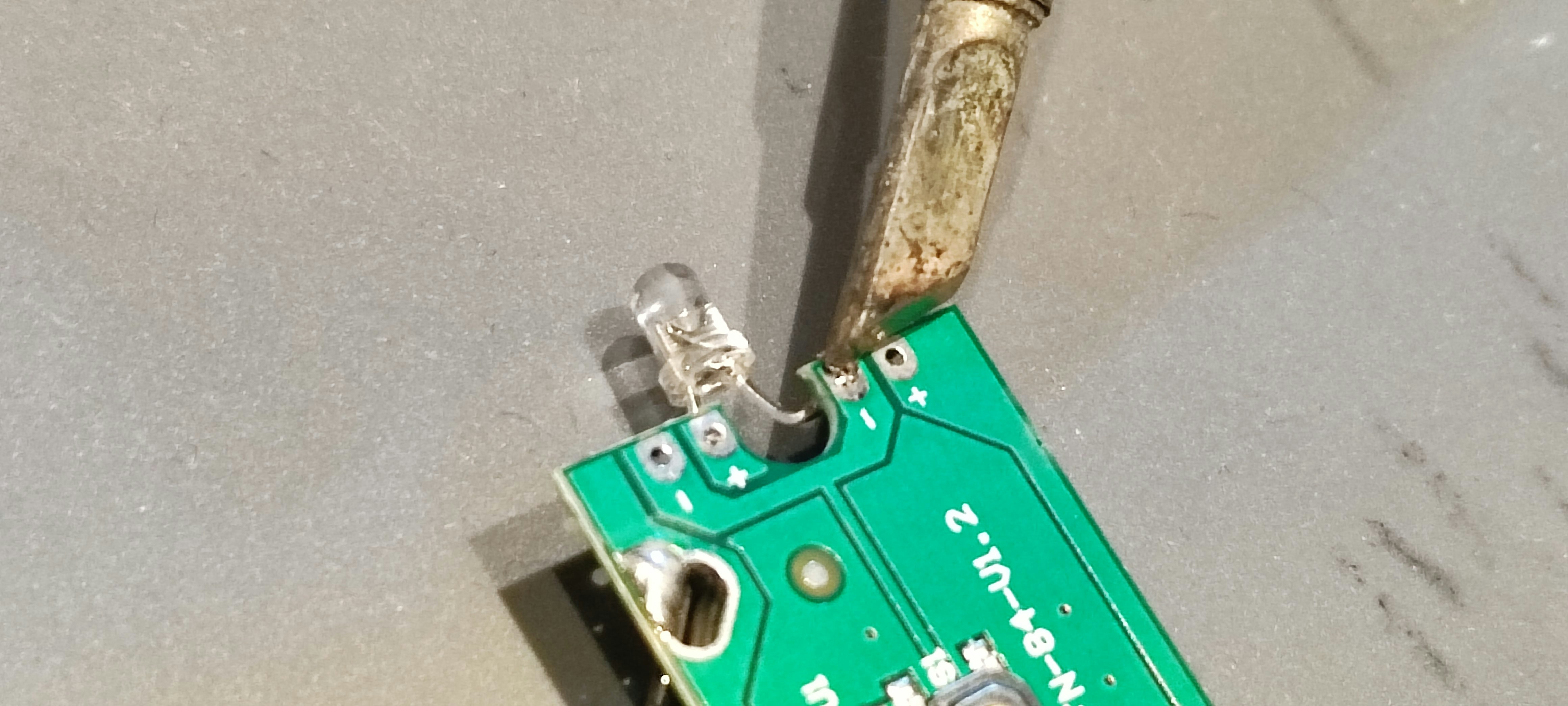

LEDの頭をカットします。頭には極細配線が入っているのでそれを切らないように注意!

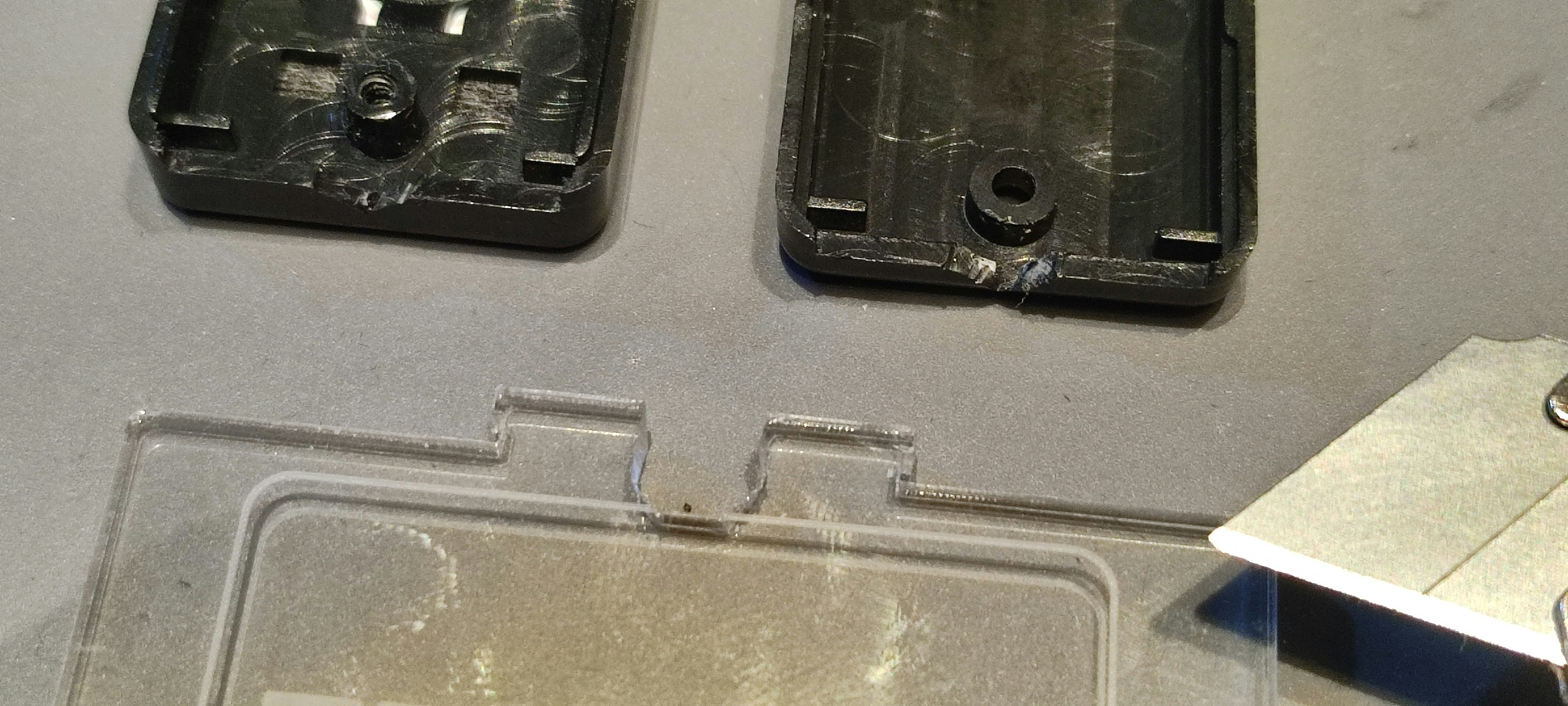

ケースとプレートを図のように削ります。

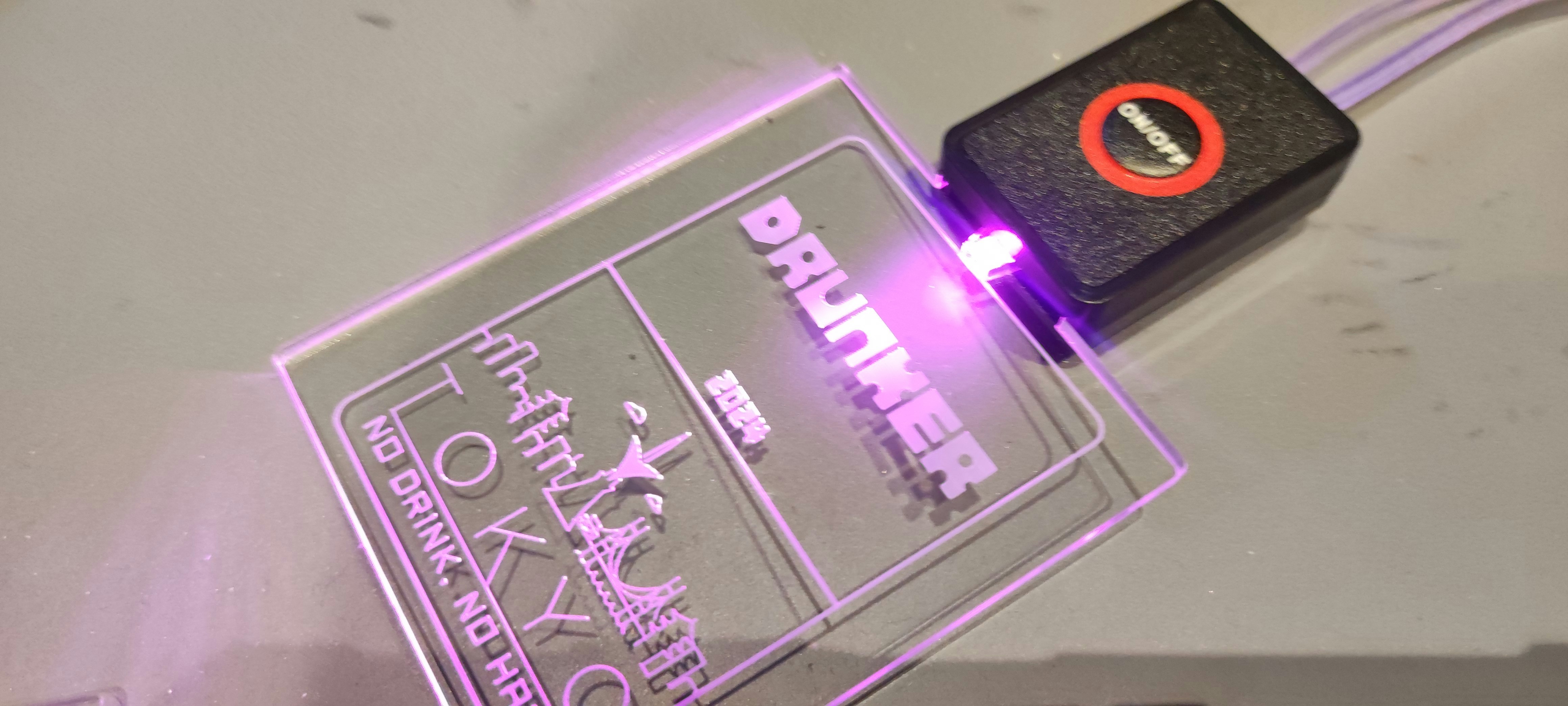

このように組み立て。
スイッチモードで 1,2,3,OFF となりますが、モード3で変色を楽しむことができます。
緑、黄色、赤の人の改造
このバッジの方は、スイッチ制御を施さずに電池にLEDを直結します。
そのため、以下の制限があります。
- プレート部分は光りっぱなしです。AVTOKYO イベント中持つかな・・・
- 6VをLEDに印加します。LEDの寿命が短くなります。これも AVTOKYO イベント中持てばということで。
なお、LEDの寿命については難易度が1つ上がりますが、電流制限抵抗を1つ追加すれば解決します。(ご相談ください。)
上記にご了承いただけた方は、以下のように作業を行ってください。
分解して、はんだごてでLEDを取り外します。
自己点滅LEDをこの向きで取りつけます。
脚の長さはこのくらい。でっぱりのところまで差し込んで、はんだづけします。
LEDの頭もカットしてしまいます。頭には極細配線が入っているのでそれを切らないように注意!

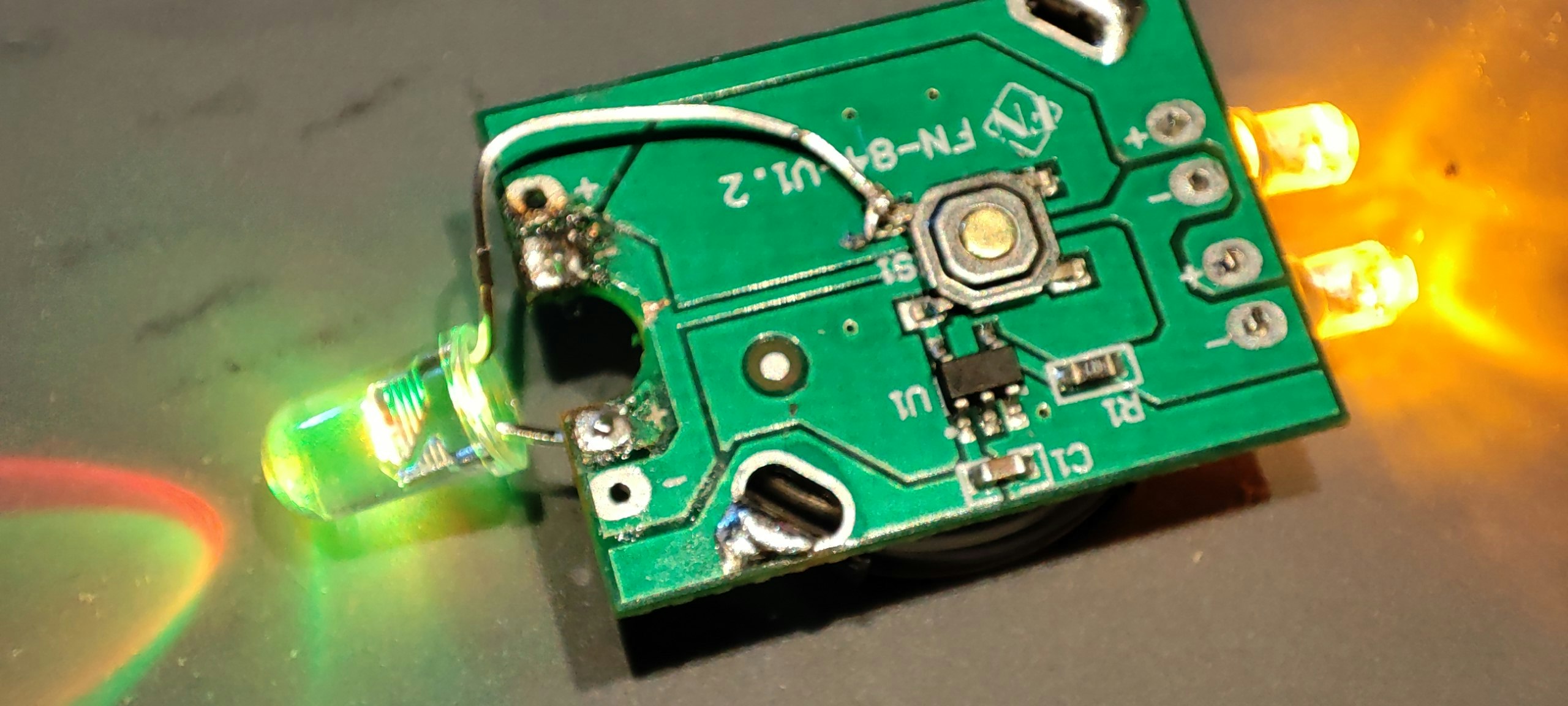

LEDの脚は + と、スイッチにはんだづけします。
ケースとプレートを図のように削ります。
このように組み立て。

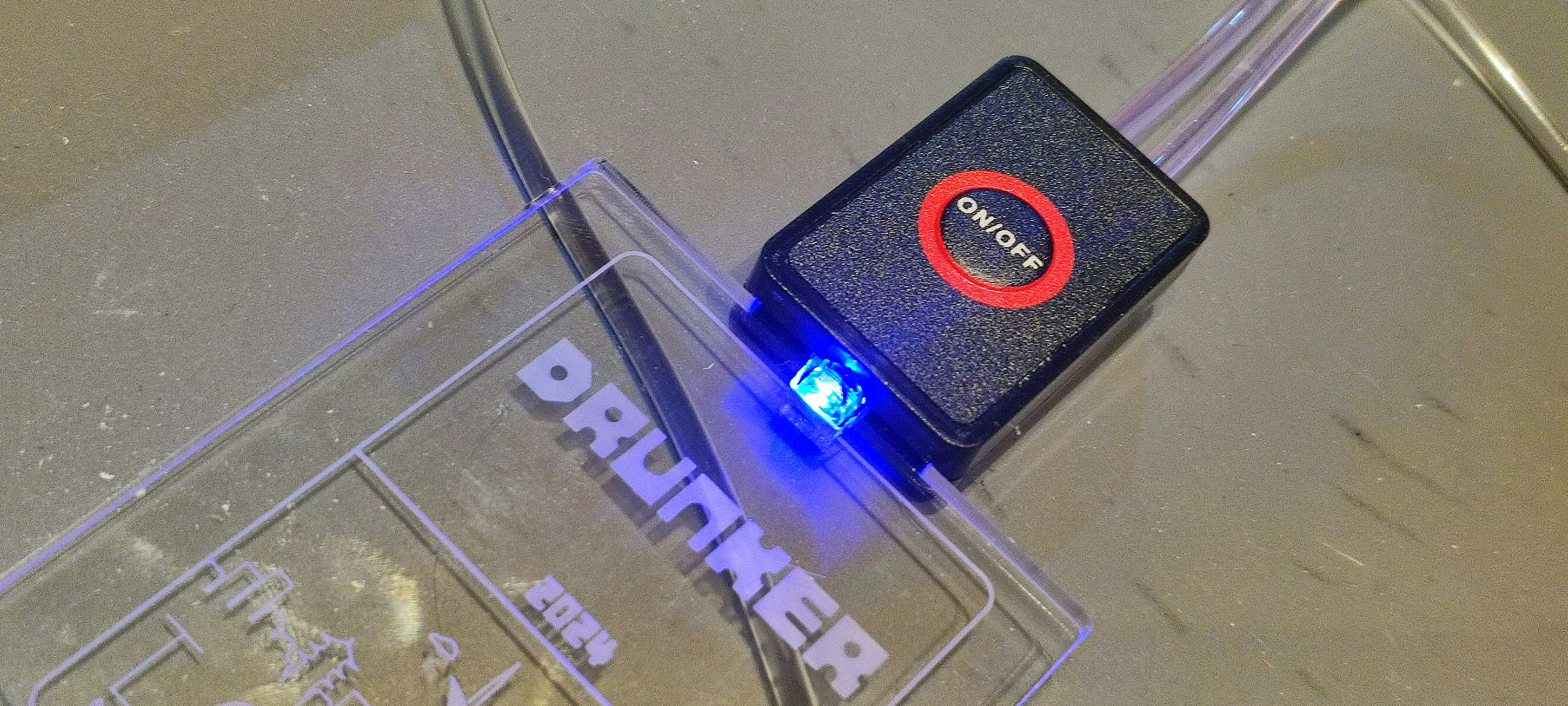

完成です。
