Raspberry Pi + コルキットスピカ望遠鏡で天体撮影システムを作る

More than 1 year has passed since last update.

RaspberryPi で天体撮影するシステムを作りました。


望遠鏡部分は、手作り望遠鏡キット「コルキットスピカ」を使用。


RaspberryPI部分

必要セット

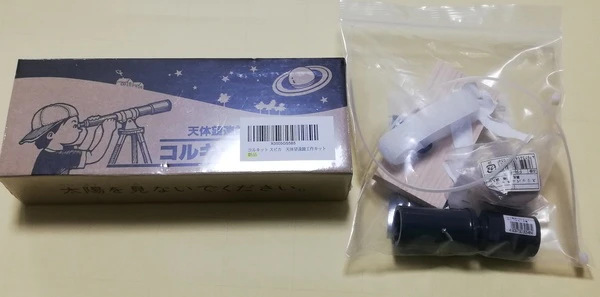

コルキットスピカと改造パーツセットです

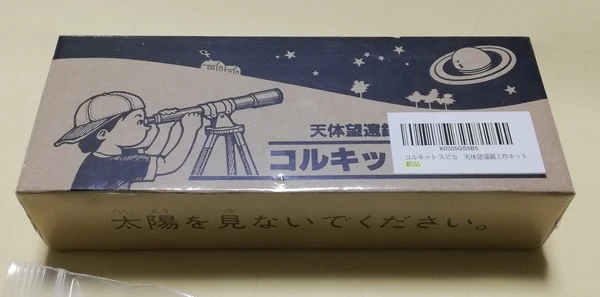

コルキットスピカ。この中にパーツが沢山入っています。パーツの中にパーツが入っていたりするのでよく注意しましょう。

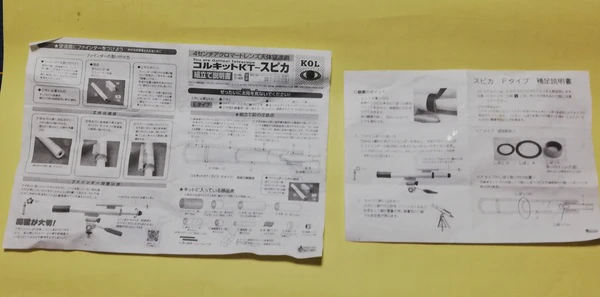

コルきっとスピカの取扱説明書です。これに基づいてまずは普通に組立てます。右側の補足を作業し忘れるので特に注意!

改造パーツ一式です。

  • Raspberry Pi 用カメラ
  • 木の板
  • ネジ x 4
  • ベルクロバンド
  • インシュロック x 2
  • 漏水防止テープ
  • ゴム足
  • 水道管パーツA
  • 水道管パーツB

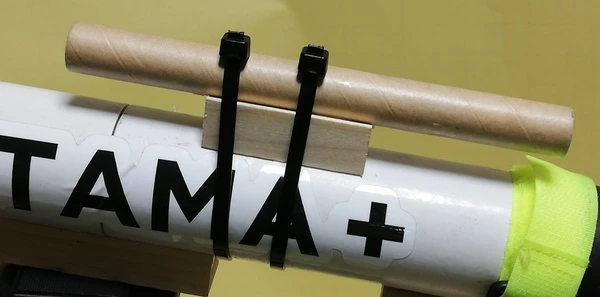

照準スコープは、標準の組み立て方とは異なり、インシュロックで止めておきます。


カメラの改造

注意!!!静電気、ショートなどで簡単に壊れます!

左側:互換カメラ 右側:高感度+赤外線カメラ

いきなり改造する場合はそのままでもいいですが、事前に非改造のまま動作確認するときなどは、レンズ保護フィルムの取り忘れに注意。


これから、以下のように分解していきます。

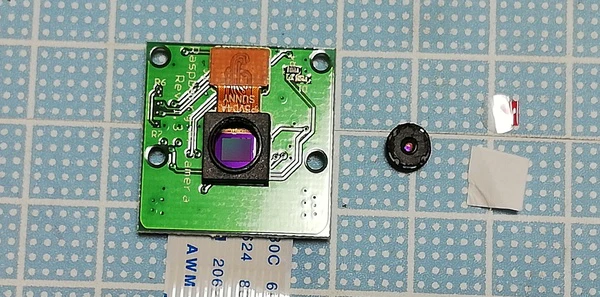

センサ部分を取り外し、レンズをラジオペンチで緩めて外します。

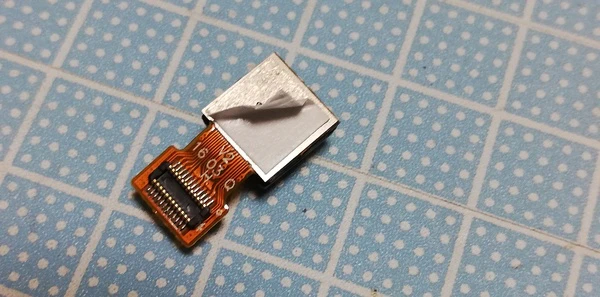

センサ部分の裏側に、粘着テープの保護紙が付いている場合ははがします。

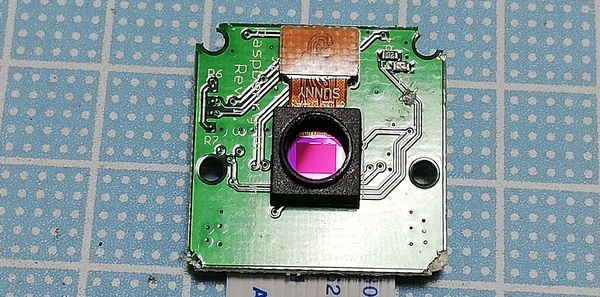

互換カメラの場合、端の部分を削っておきます

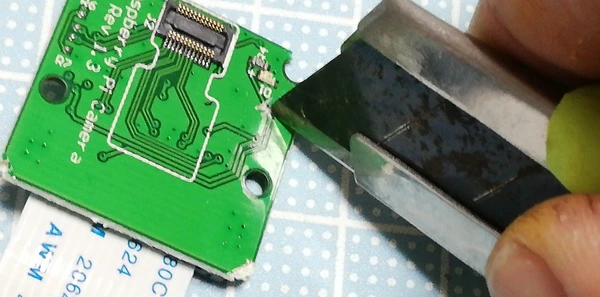

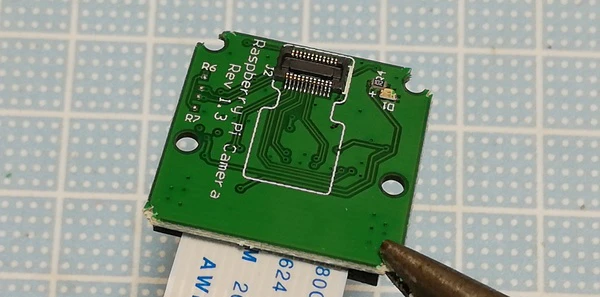

LEDが光るようになっていますが、その配線を削ります。

改造の終わったカメラ


鏡筒をつくる

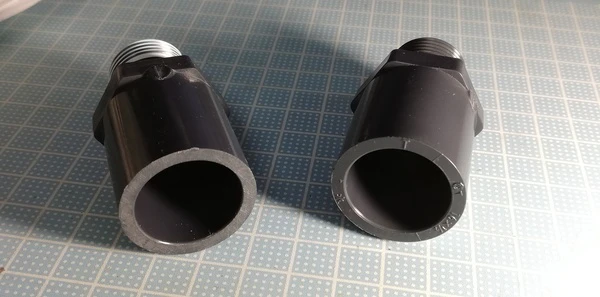

このパーツは、端面をやすって平らにしておきます。


配管用シールテープを巻きつけてグラつき防止

RaspPiシステム化

鏡筒を差し込みます。
RasPiを木の板にネジ止め。ベルトを通しておきます。

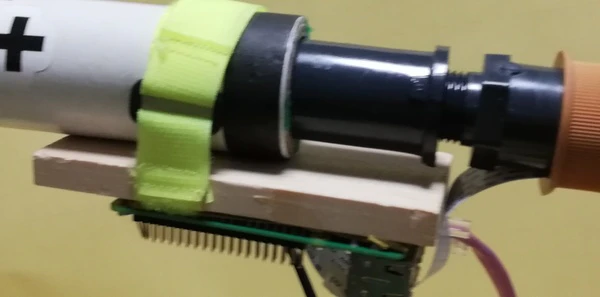

カメラをゴム足に装着。
配線をします。

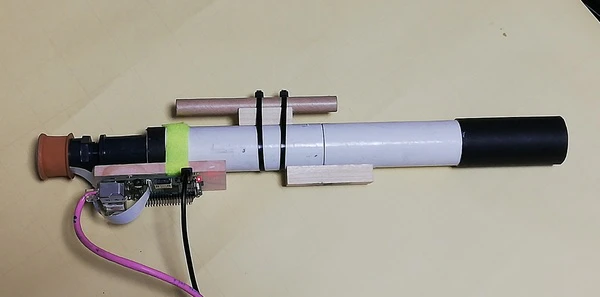

完成。
ピントは、ゴム足部分を回転しないように押さえながら8角形の部分を回します

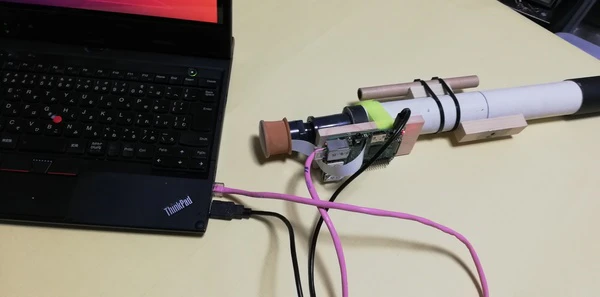

PCに接続し、撮影します。

オペレーション

撮影方法などは、別記事を参照
「Raspberry Pi + コルキットスピカ望遠鏡で天体撮影する」
https://qiita.com/nanbuwks/items/3eb1cec837375ef740eb
