M5StickC Plus2 の パワーオフ テクニック

0. パワーオフとは

公式ドキュメントに記載があります。

電源オフ：USB 外部電源なしの時、"BUTTON C" を 6 秒以上長押し。
または USB 無しでプログラム中に HOLD（GPIO4）=0 に設定しシャットダウン。
USB 接続時は "BUTTON C" を 6 秒以上長押ししても断電せず スクリーンオフでスリープ状態。

以前投稿したM5StickC Plus2 で NTP時計を 内蔵のバッテリーで連続稼働させた場合、2時間13分ちょっと 動作しました。実際は、毎日起動して「秒を少しだけ確認」して すぐに電源オフしているのですが、ボタンCを6秒以上長押しすることは意外と面倒です。
そこで、「HOLD=0 に設定しシャットダウン」させる テクニックを組み込みました。

1. Bボタンが押されたらパワーオフする

前出の「HOLD=0 に設定しシャットダウン」を実装します。契機は「Bボタンが押されたとき」とします。

• 準備
  setup()の先頭でパワーHOLD
  （GPIO4をデジタル出力モードに設定、HIGHを設定）

  //setup
  pinMode(GPIO4, OUTPUT);     // Set HOLD pin as an output
  digitalWrite(GPIO4, HIGH);  // Power HOLD




• loop()内でBボタン判定、押されていたらパワーオフ
  （GPIO4をLOWに設定）

  // Bボタンが押されたらPower Off
  if (M5.BtnB.wasPressed()) {
      digitalWrite(GPIO4, LOW);  // Power Off
  }


  注）USB-Cに電源が接続されている場合は、パワーオフしません。
  　

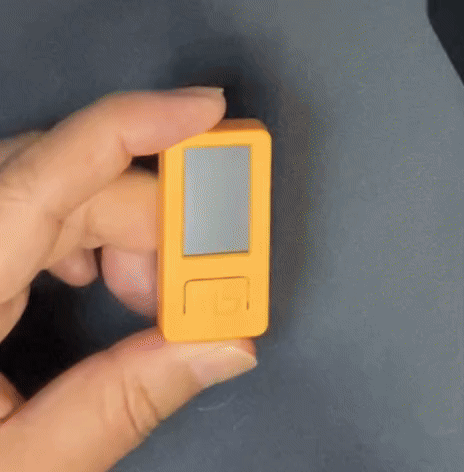

使い勝手が 良くなりました✌️

2. NTP時計のコード全体

前回から、次の2点を変更しました。

• Bボタンを判定しパワーオフ
• 年月日の表示形式の変更

ntp-clock2.ino

#include <M5StickCPlus2.h>
#include <WiFi.h>
#include <time.h>
#include <esp_sntp.h>

// Wi-Fi 設定（自分のWi-Fi情報に変更）
const char* ssid     = "YOUR_WIFI_SSID"; // Wi-FiのSSID
const char* password = "YOUR_WIFI_PASS"; // Wi-Fiのパスワード

// NTPサーバー設定
const char* ntpServer1 = "jp.pool.ntp.org";
const char* ntpServer2 = "ntp.nict.jp";

bool showClock = false;               // 時計を表示するフラグ
struct tm timeInfo;
int lastSec;

const int GPIO4 = 4; //HOLD pin Hi:Power-ON, Lo:Power-OFF

void setup() {
    pinMode(GPIO4, OUTPUT);     // Set HOLD pin as an output
    digitalWrite(GPIO4, HIGH);  // Power HOLD

    M5.begin();
    M5.Lcd.setRotation(3);
    M5.Lcd.fillScreen(BLACK);
    M5.Lcd.setTextColor(WHITE);
    M5.Lcd.setTextSize(2);

    // 起動時のメッセージ
    M5.Lcd.println("Connecting to Wi-Fi.");

    // Wi-Fi 接続
    WiFi.begin(ssid, password);
    while (WiFi.status() != WL_CONNECTED) {
        M5.Lcd.print(".");
        delay(500);
    }
    M5.Lcd.println("\nWi-Fi Connected!");

    // NTPで時刻を同期
    configTzTime("JST-9", ntpServer1, ntpServer2);

    // 同期周期を取得
    auto default_interval = sntp_get_sync_interval();  // ミリ秒単位
    M5.Lcd.printf("sync: %d hours ", default_interval / 1000 / 3600);

    //同期するまで待つ
    while (sntp_get_sync_status() != SNTP_SYNC_STATUS_COMPLETED) {
        M5.Lcd.print(".");
        delay(500);
    }
    M5.Lcd.println("\nSNTP sync completed.");

    if (getLocalTime(&timeInfo)) {
        lastSec = timeInfo.tm_sec;
    } else {
        M5.Lcd.println("Failed to obtain time.");
        return;
    }

  /* 以降も同期周期にてNTP同期させる場合は、次の2行をコメント化する */
    WiFi.disconnect(true);
    WiFi.mode(WIFI_OFF);

    M5.Lcd.println("Setup completed.");
}

void loop() {
    M5.update();

    // 現在時刻を取得
    getLocalTime(&timeInfo);

    // Aボタンが押されたら時計を表示
    if (!showClock && M5.BtnA.wasPressed()) {
        showClock = true;
        M5.Lcd.setRotation(0);
    }

    // Bボタンが押されたらPower Off
    if (M5.BtnB.wasPressed()) {
        digitalWrite(GPIO4, LOW);  // Power Off
    }

    // 時計を表示する場合、1秒ごとに更新
    if (showClock && (lastSec != timeInfo.tm_sec)) {
        lastSec = timeInfo.tm_sec;
        displayClock();
    }
}

void displayClock() {
    M5.Lcd.startWrite();
    M5.Lcd.fillScreen(BLACK);

    M5.Lcd.setTextColor(DARKGREY);
    M5.Lcd.setCursor(0, 0, 4);               //x,y,font 4:26ピクセルASCIIフォント
    M5.Lcd.printf("%02d:%02d", timeInfo.tm_hour, timeInfo.tm_min);  // 時分を表示

    M5.Lcd.setTextColor(GREEN);
    M5.Lcd.setCursor(0, 42, 7);              //x,y,font 7:48ピクセル7セグ風フォント
    M5.Lcd.printf("%02d", timeInfo.tm_sec);  // 秒を表示

    M5.Lcd.setTextColor(DARKGREY);
    M5.Lcd.setCursor(0, 152, 1);             //x,y,font 1:Adafruit 8ピクセルASCIIフォント
    M5.Lcd.printf("%04d", timeInfo.tm_year + 1900);

    M5.Lcd.setCursor(55, 140, 2);            //x,y,font 2:16ピクセルASCIIフォント
    M5.Lcd.printf("%2d/%2d", timeInfo.tm_mon + 1, timeInfo.tm_mday);

    double voltage = (double)M5.Power.getBatteryVoltage() / 1000.0;
    M5.Lcd.setCursor(0, 206, 1);             //x,y,font 1:Adafruit 8ピクセルASCIIフォント
    M5.Lcd.printf("Bat: %.1f v", voltage);
    M5.Lcd.endWrite();
}

以上
