1. はじめに
下記のブログを参考に、Keycloakを使ってRegistryの認証を行う手順を確認したので、その内容を記載
2. 構成概要
3. 手順詳細
3.1. OSインストール
ISOをDLしてCentOS Stream 9をインストールする
3.2. podman composeのインストール
CentOSはpodmanがインストールされているため、dockerではなくpodmanを使用する
構築時にdocker-composeファイルを使うため、事前にpodman composeをインストールする
$ sudo dnf install python-pip
$ pip install podman-compose
3.3. 名前解決
KeycloakとRegistryのFQDNをホストファイルに登録する
$ cat /etc/hosts
192.168.1.100 keycloak.lab.internal
192.168.1.100 registry.lab.internal
3.4. Firewall設定
以下のポートを開放する
- Keycloak: 8443/tcp
- Registry: 5000/tcp
$ sudo firewall-cmd --add-port 8443/tcp --permanent
$ sudo firewall-cmd --add-port 5000/tcp --permanent
$ sudo firewall-cmd --reload
3.5. 証明書作成
ルート認証局を作成する
$ mkdir -p ./certs
$ openssl req -x509 -newkey rsa:4096 -nodes -keyout ./certs/rootCA.key -out ./certs/rootCA.crt -days 365 -subj "/CN=RootCA"
KeycloakとRegistryのCSRを生成する
## Keycloak CSR
$ openssl req -new -newkey rsa:4096 -nodes -keyout ./certs/keycloak.key -out ./certs/keycloak.csr -subj "/CN=keycloak.lab.internal" -addext "subjectAltName = DNS:keycloak.lab.internal,IP:192.168.1.100"
## Registry CSR
$ openssl req -new -newkey rsa:4096 -nodes -keyout ./certs/registry.key -out ./certs/registry.csr -subj "/CN=registry.lab.internal" -addext "subjectAltName = DNS:registry.lab.internal,IP:192.168.1.100"
CSRを使用して証明書を署名する
## Keycloak証明書
$ openssl x509 -req -in ./certs/keycloak.csr -CA ./certs/rootCA.crt -CAkey ./certs/rootCA.key -CAcreateserial -out ./certs/keycloak.crt -days 365 -extfile <(printf "subjectAltName = DNS:keycloak.lab.internal,IP:192.168.1.100")
## Registry証明書
$ openssl x509 -req -in ./certs/registry.csr -CA ./certs/rootCA.crt -CAkey ./certs/rootCA.key -CAcreateserial -out ./certs/registry.crt -days 365 -extfile <(printf "subjectAltName = DNS:registry.lab.internal,IP:192.168.1.100")
3.6. Keycloak構築
Keycloak用ディレクトリを作成する
$ mkdir -p keycloak/certs
$ cd keycloak
Keycloakで使用する証明書を配置する
$ cp ../certs/keycloak.crt ./certs/
$ cp ../certs/keycloak.key ./certs/
$ chmod 644 ./certs/keycloak.key
docker-composeファイルを作成し、keycloakを起動する
$ vi docker-compose.yaml
$ podman compose up -d
docker-compose.yaml
version: '3'
services:
keycloak:
image: quay.io/keycloak/keycloak:26.1.3
container_name: keycloak
ports:
# - "8080:8080"
- "8443:8443"
environment:
KEYCLOAK_ADMIN: admin
KEYCLOAK_ADMIN_PASSWORD: admin
KC_FEATURES: docker
KC_HTTPS_CERTIFICATE_FILE: /etc/x509/https/tls.crt
KC_HTTPS_CERTIFICATE_KEY_FILE: /etc/x509/https/tls.key
volumes:
- ./certs/keycloak.crt:/etc/x509/https/tls.crt:z
- ./certs/keycloak.key:/etc/x509/https/tls.key:z
command:
- "start-dev"
3.7. Keycloak設定
Keycloakログイン
ブラウザからkeycloakにログインする
- URL: https://keycloak.lab.internal:8443
- Username: admin - docker-compose.yamlの
KEYCLOAK_ADMIN
で指定した値 - Password: admin - docker-compose.yamlの
KEYCLOAK_ADMIN_PASSWORD
で指定した値
realm作成
左カラムのKeycloakプルダウンメニューから「Create realm」を押す
Realm作成画面が表示されるので、Realm情報を入力し、「Create」を押す
- Realm name: registry
Client作成
左カラムの「Clients」メニューを選択し、「Clients list」-「Create client」を押す
Client作成画面が表示されるので、Client情報を入力し、「Next」を押す
- Client type: docker-v2
- Client ID: docker-auth
「Capability config」ページはデフォルトのまま「Next」を押す
「Login settings」ページはデフォルトのまま「Save」する

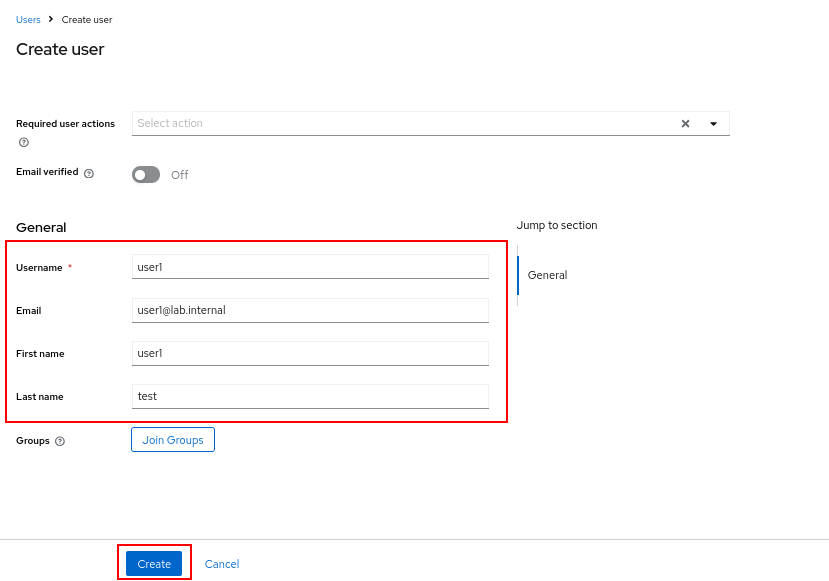

User作成
左カラムの「Users」メニューを選択し、「User list」-「Create new user」を押す
ユーザー情報を入力し「Create」を押す
- Username: user1
- Email: user1@lab.internal
- First name: user1
- Last name: test
「User datails」画面から「Credentials」タブを選択し、「Set password」選択する
パスワード情報を入力し、「Save」を押す
- Password: password
- Temporary: Off
Certificateファイルを取得する
左カラムの「Realm Settings」メニューを選択し、「Keys」タブ内の「Keys list」にあるRS256の「Certificate」を押す
表示された内容をコピーしてpemファイルを作成する
$ cat certs/keycloak-cert.pem
-----BEGIN CERTIFICATE-----
MIICnzCCAYcCBgGVsbxOmTANBgkqhkiG9w0BAQsFADATMREwDwYDVQQDDAhyZWdp
...<snip>...
HEhtJLHk2PKoMCMDSm8wCxe/i1WajzZd96k8//s8mnY2j1cUON0CQelcS4RHhYIZ
LUFo
-----END CERTIFICATE-----
3.8. Registry構築
Registry用ディレクトリを作成する
$ cd ../
$ mkdir -p registry/{certs,data}
$ cd registry
Registryで使用する証明書を配置する
$ cp ../certs/registry.crt certs/
$ cp ../certs/registry.key certs/
$ cp ../certs/keycloak-cert.pem certs/
docker-composeファイルを作成し、Registryを起動する
$ vi docker-compose.yaml
$ podman compose up -d
docker-compose.yaml
version: '3'
services:
registry:
image: registry:2
container_name: registry
ports:
- 5000:5000
environment:
REGISTRY_STORAGE_FILESYSTEM_ROOTDIRECTORY: /data
REGISTRY_HTTP_TLS_CERTIFICATE: /certs/registry.crt
REGISTRY_HTTP_TLS_KEY: /certs/registry.key
REGISTRY_AUTH_TOKEN_REALM: https://keycloak.lab.internal:8443/realms/registry/protocol/docker-v2/auth
REGISTRY_AUTH_TOKEN_SERVICE: docker-auth
REGISTRY_AUTH_TOKEN_ISSUER: https://keycloak.lab.internal:8443/realms/registry
REGISTRY_AUTH_TOKEN_ROOTCERTBUNDLE: /certs/keycloak-cert.pem
volumes:
- ./data:/data:z
- ./certs:/certs:z
3.9. 動作確認
作成したルート証明書を信頼リストに追加する
sudo cp ./certs/rootCA.crt /etc/pki/ca-trust/source/anchors/
sudo update-ca-trust
podman login確認
$ podman login registry.lab.internal:5000
Username: user1
Password:
Login Succeeded!
imageのpush確認
$ podman pull docker.io/library/nginx:latest
$ podman tag docker.io/library/nginx:latest registry.lab.internal:5000/nginx:latest
$ podman push registry.lab.internal:5000/nginx:latest
Getting image source signatures
Copying blob 1287fbecdfcc done |
Copying blob d26dc06ef910 done |
Copying blob d98dcc720ae0 done |
Copying blob aa82c57cd9fe done |
Copying blob ad2f08e39a9d done |
Copying blob 135f786ad046 done |
Copying blob 03d9365bc5dc done |
Copying config 53a18edff8 done |
Writing manifest to image destination
