Unityのアニメーター・コントローラーを使ってモーションの状態遷移をプログラムから独立させようぜ

Last updated at Posted at 2017-06-08

Qiitaには画像のアップロード容量上限があるようなので、古い記事を全て再構成して圧縮を計っている。

こんな便利なやつがある

これは　ジャンプキック　したときの動きだ。
ジャンプした、キックした、といった流れが　リアルタイムに見れる。開発中に動きがおかしくなったときの調査で役に立つ。

それは何なの？

この　グラフみたいなやつが　アニメーター。　別に、アニメ以外のことにでも使える。

どこにあるの？

アニメーション・クリップを作るときに、アニメーターが　オマケに１個　作られる。

Unityのアニメーター・コントローラーを使ってモーションの状態遷移をC#スクリプトで組もうぜ

空中で歩いてしまっているときがある。
手作業で モーションとモーションをつなげていると、ミスというのはある。

じゃあ直そう。こういうとき、Unityのアニメーター・コントローラーが使える。
公式の記事はこれ。

「AnimatorController」unity DOCUMENT
https://docs.unity3d.com/ja/current/ScriptReference/Animations.AnimatorController.html

まず各部名称

ここは読み飛ばして、あとで読み返してもいい。

ユニティー・エディターと、ユニティー・エンジン

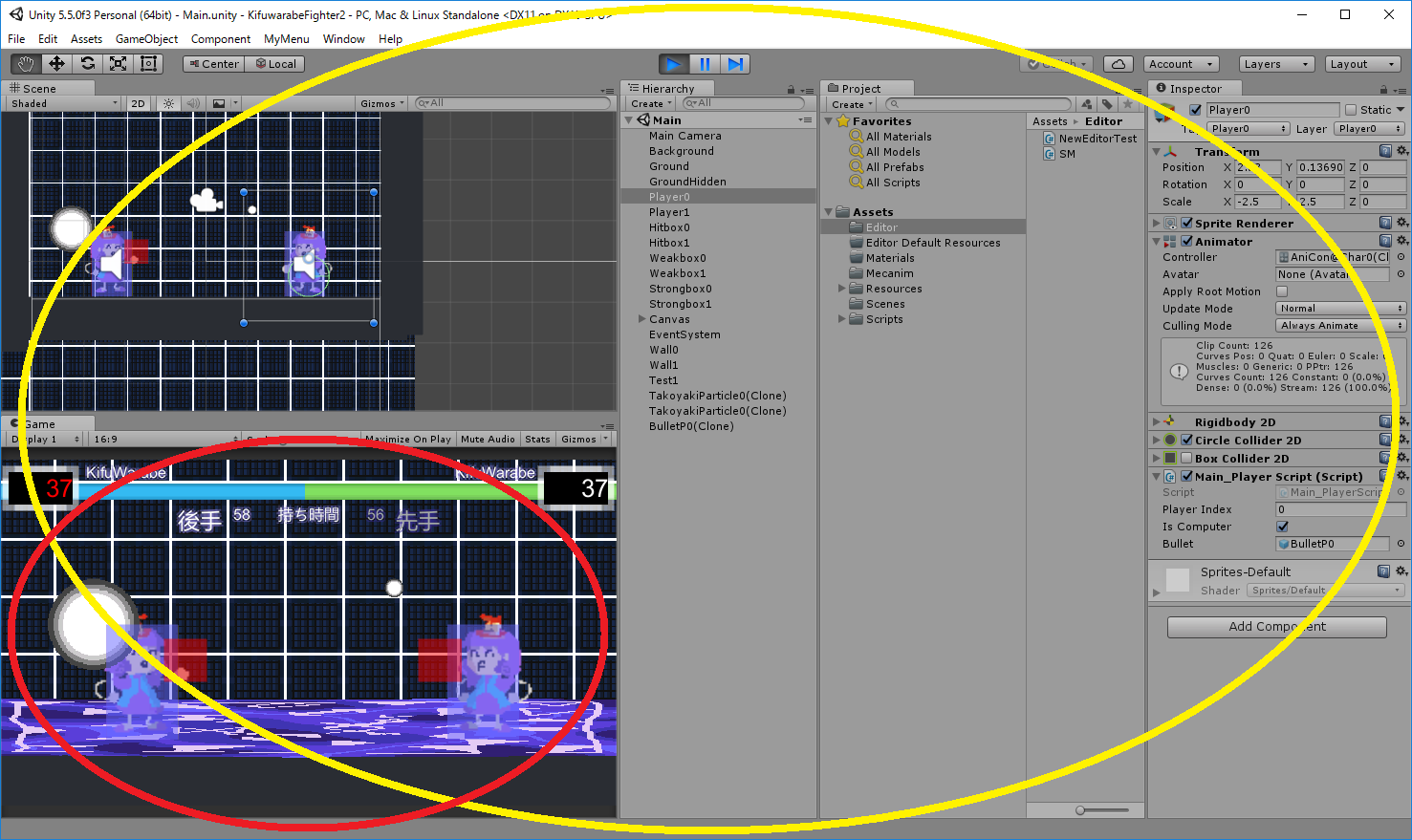

普段、これ（上図、黄色の円）で開発していると思うが、これが ユニティ・エディター(UnityEditor)。

ゲーム・ビュー（上図、赤色の円）でゲームを動かしているのが ユニティー・エンジン(UnityEngine)　だ。

C#スクリプトを書くとき、

using UnityEditor;
using UnityEngine;

と冒頭に書くことがあるだろう。
ゲームとしてリリースするときは、 using UnityEditor; を使っているコードは製品に含めないだろう。

using UnityEditor; を使うときは、特別ルールが１つあって、あとで説明する。

アニメーター

これ、アニメーター(Animator)。

レイヤー

これ、レイヤーの一覧。　上図では [Base Layer] の１つしか使っていない。

ステートマシン

これ、ステートマシン。線が引っ張ったりしているやつだ。
日本語で言うと　状態遷移図。

この六角形には、さらに　ステートマシン　が入っている。
ステートマシンというのは　親子の入れ子構造にできる。

ステート

この四角いのが　ステート。

ステートのプロパティ

微妙に GUIで表示されているものと、C#スクリプトでのプロパティー名は異なる

トランジション

ステート　と　ステート　をつないでいるのが、トランジション（白い矢印）だ。
ステートマシン（六角形）のやつ　ともくっつく。

トランジションのプロパティ

微妙に GUIで表示されているものと、C#スクリプトでのプロパティー名は異なる

コンディション

トランジションは、コンディションを持っている。[Inspector]で見れるやつだ。

ツリー構造になっている

なんとか図にしようとすると　こんな感じ。

主要なのが６つ。
（１） Layer
（２） StateMachine
（３） State ※ステートマシンの入れ子の葉っぱに当たる
（４） Transition ※StateとStateを結んでいる線。 StateMachineともつながる。
（５） Condition
（６） Position

実装を見ると チャイルドなんとか という入れ物にラッピングされるように　ステートマシンが入っているが、基本的にステートマシン上の位置（座標とか）を入れているラッパーで包んでいるだけだ。ツリー構造に変わりはない。

アニメーターは C#スクリプトで作ろう

今はまだ　プログラムの書き方を説明していないが、これらの部品は　C#スクリプトから作ることができる。

多くの部品は読み取り専用だが、新規作成／追加／削除　を利用して　取っ換えることができる。
部品によっては　全部廃棄して新規から同じものを作り直す 全取っ替え をしなければいけないものもある。

GUIを使って手で線を引っ張っていると　数が多くて　つらいので、C#スクリプトから作れるようになっていこう。

じゃあ、このアニメーターは何のためのGUIかというと、リアルタイムに状態遷移を確認、不具合調査をするための監視ウィンドウぐらいに思っておこう。

using UnityEditor; の使い方

using UnityEditor; を使うときは、特別ルールが１つある。
Assestフォルダーの下にどこでもいいので Editor フォルダーを作って、その下に using UnityEditor; を使う C#スクリプトを入れることだ。

(上図は、Editor フォルダーを作った例)

Editor フォルダーは何個作ってもいい。

他に関連する特別なフォルダー名としては Editor Default Resources も使うことがあるかもしれない。

「特殊なフォルダー名」unity DOCUMENTATION
https://docs.unity3d.com/jp/current/Manual/SpecialFolders.html

使ってみる

Editor フォルダーを右クリックして、[Create] - [C# Script] を選び、いいかげんな名前 Banana1 というスクリプトをとりあえず作るとする。


上図左下を見てほしい。
いつもは Assembly-CSharp プロジェクトの下に C# スクリプトを書いていたと思うんだが、ユニティー・エディター用の C#スクリプトは Assembly-CSharp-Editor プロジェクトの下に自動的に分別される。

Banana1.cs には次のように書く。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEditor; // 追加

public class Banana1 : MonoBehaviour {

    [MenuItem("Bye bye Earth!/Rocket1/Space2/Moon3")]
    static void GoToTheMoon()
    {
        Debug.Log("Moon is great!");
    }

}

このように　メニューは追加できる。

ばっちり　効いているようだ。このテスト手法はよく使う。

Unityで知っておきたい基本操作は別記事にまとめた：http://qiita.com/muzudho1/items/8fa08d0d2b4c205df49c

じゃあ、UNITY公式のサンプル・プログラムを実行してみよう。

（再掲）
https://docs.unity3d.com/ja/current/ScriptReference/Animations.AnimatorController.html

Mecanim フォルダーを作る。

まず、Assets フォルダーの下に Mecanim というフォルダーを作る。
Mecanim という名前のフォルダーに意味はない。サンプルでの練習が終わったら消してもいい。

コードをいじろう

一度に実行すると　変化についていけないので、コメントアウトしながら　少しずつ実行していく。
サンプル・プログラムは　変数名や　コメント等を　改造してしまった。

        // （１）サンプルのコントローラー（ファイル）を見に行く☆
        var controller = UnityEditor.Animations.AnimatorController.CreateAnimatorControllerAtPath("Assets/Mecanim/StateMachineTransitions.controller");

        // （２）アニメーター・ビューの[parameters] に C#スクリプトから ４つ追加する。
        controller.AddParameter("TransitionNow", AnimatorControllerParameterType.Trigger);
        controller.AddParameter("Reset", AnimatorControllerParameterType.Trigger);
        controller.AddParameter("GotoB1", AnimatorControllerParameterType.Trigger);
        controller.AddParameter("GotoC", AnimatorControllerParameterType.Trigger);

        // （３）ステートマシン（六角形のやつ）を３つ追加する。
        var rootStateMachine = controller.layers[0].stateMachine;
        var smA = rootStateMachine.AddStateMachine("smA"); // stateMachineA
        var smB = rootStateMachine.AddStateMachine("smB"); // stateMachineB
        var smC = smB.AddStateMachine("smC"); // stateMachineC

この C#スクリプトを　さっきのように Editor フォルダーの下に入れ、[MyMenu] - [Create Controller] から実行すると、


Assets/Mecanim フォルダーの下に StateMachineTransitions.controller （アニメーター・コントローラー）ファイルが作られ　……（１）

画面左端の方には　TransitionNow、Reset、といったトリガーが並び、……（２）

そのとなりの方眼紙のところには　smA、smB　といった六角形の箱（これをステートマシンと呼ぶ）ができている。なお、smC は smB の中に入っている。……（３）

ほらね。

[Entry] [Any State] [Exit] は　どこにでも入っている。
[(Up) Base Layer] は、上に戻るぐらいの意味だ。

ステートを追加しよう


        // （４）ステート（長方形のやつ）を５つ追加する。
        var stateA1 = smA.AddState("stateA1"); // （５）（６）
        var stateB1 = smB.AddState("stateB1"); // （７）
        var stateB2 = smB.AddState("stateB2"); // （７）
        smC.AddState("stateC1"); // （８）
        var stateC2 = smC.AddState("stateC2"); // （８） don’t add an entry transition, should entry to state by default

ステート（長方形）を追加する。あとで線を引っ張るものは、var を使って　変数に取り置きしている。

（５）
最初に作ったのが stateA1 なので、smA の方に　暗いオレンジ色の矢印が伸びているようだ。

（６）
左上のパンくずリストに書いてあるとおり、smA の中に stateA1 ができている。また、１つ上の階層の Base Layer の Entry から伸びてきた線が、Entry から入ってきて stateA1 につながっている。

オレンジ色の線は、最初に実行されるステートにつながっている。明示的に設定していないときは暗い色の線になっている。

（７）
smB の中もにぎやかだ。 stateB1、stateB2 が新しく作られている。 smC は　その前の（３）で作ったものだ。

ここでは　Entry から stateB1 につながっている。

（８）
smC の中には stateC1 と stateC2 が作られている。

白い矢印の線（トランジション）を付けよう

よく分からないコードもある。

        // 以下、トランジション（白い矢印の線）を追加する。

        // （５）stateA1 から Exit へのトランジション
        var exitTransition = stateA1.AddExitTransition(); // stateA1 は Exit につなげる。

        exitTransition.AddCondition(UnityEditor.Animations.AnimatorConditionMode.If, 0, "TransitionNow"); // 条件にトリガーを追加する
        exitTransition.duration = 0; // duration は 0 に。

        // （６）（これは分からない） stateA1 と Any State がつながっていないようだが？
        var resetTransition = smA.AddAnyStateTransition(stateA1);
        resetTransition.AddCondition(UnityEditor.Animations.AnimatorConditionMode.If, 0, "Reset");
        resetTransition.duration = 0;

stageA1 が Exit につながったのは分かるんだが　……（５）
別に smA の Any State も、上の階層の Any State も、stateA1 にはつながっていない。……（６）？

C#スクリプトで Any State から線を引く方法はあるんだが、ひとまず公式のサンプル通り　先に進もう。

条件にトリガーも付けよう

さっき説明し忘れたんだが……。

        // （７）stateB1 は Entry につなげる。
        var transitionB1 = smB.AddEntryTransition(stateB1);
        transitionB1.AddCondition(UnityEditor.Animations.AnimatorConditionMode.If, 0, "GotoB1"); // 条件にトリガーを追加する。
        // （８）stateB2 も Entry につなげる。
        smB.AddEntryTransition(stateB2);
        // （９）stateC2 は Entry につなげる方法ではなく、デフォルトとして設定する。
        smC.defaultState = stateC2;
        // （１０）stateC2 は Exit につなげる。
        var exitTransitionC2 = stateC2.AddExitTransition();
        exitTransitionC2.AddCondition(UnityEditor.Animations.AnimatorConditionMode.If, 0, "TransitionNow"); // 条件にトリガーを追加する。
        exitTransitionC2.duration = 0;

線（トランジション）をクリックして　Inspector ビューを見ると
Conditions に GotoB1 トリガーが設定されていることが分かる。……（７）
また、smC に線が伸びているが、これは stateC2 がデフォルト設定になっているので、そこへ伸びていっているものだ。

上の階層から Entry を経由して stateC2 に線がつながっている。

ステートマシン（六角形）同士をつなげよう

ステートを直接つなぐ以外にも、ステートマシンをつなぐ方法がある。

この場合、遷移元のステートマシンの Exit と、遷移先のステートマシンの Enter がつながる。

smB ではなく、smC へ飛んでいる。

一部　はしょったが、サンプル・プログラムは　ここまでだ。
これで　線をつなげるのは　C#スクリプトから　できることが分かった。

予備知識

Project
  |
  +-- ゲームオブジェクト
      ~~~~~~~~~~~~~~~~
        |
        +-- スプライト・レンダラー
        |
        +-- アニメーター

ゲーム画面上に置いてあるものを　ゲームオブジェクト　と呼ぶ。
画像（≒スプライト）を貼り付けたり、モーション遷移（≒アニメーター）を付けたりする。

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |
        +-- アニメーター

Assets/Resources/Sprites
  |
  +-- スプライト
      ~~~~~~~~~

ゲームオブジェクトとは別にスプライトがあるわけだが、このスプライトは単に画像ぐらいと思っておけばいい

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |
        +-- アニメーター

Assets/Resources/Sprites ※別にこのフォルダーでなくてもいい
  |
  +-- スプライト
        |
        +-- タイル状にスライスした画像の１枚１枚
            ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

スプライトは、スプライト・エディターを使って　１枚の画像を　タイル状にスライスしたことを覚えておくこともできる。

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |   ~~~~~~~~~~~~~~~~~~~~
        |
        +-- アニメーター

Assets/Resources/Sprites ※別にこのフォルダーでなくてもいい
  |
  +-- スプライト
        |
        +-- タイル状にスライスした画像の１枚１枚

スプライト・レンダラーは、スプライトを描画するものだ。

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |    |
        |    +-- スプライト
        |        ~~~~~~~~~
        |
        +-- アニメーター

Assets/Resources/Sprites
  |
  +-- スプライト
      ~~~~~~~~~
        |
        +-- タイル状にスライスした画像の１枚１枚
            ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

スプライト・レンダラーに　スプライトを指定すれば、
タイル状にスライスした画像を参照できるようになり、
アニメーションの高速描画を担当させることができる。

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |
        +-- アニメーター

Assets/Resources/AnimationClips ※別にこのフォルダーでなくてもいい
  |
  +-- アニメーション
      ~~~~~~~~~~~~~

Assets/Resources/Sprites
  |
  +-- スプライト
        |
        +-- タイル状にスライスした画像の１枚１枚

どのような　アニメーションにするかは、アニメーション　というファイル に覚えさせる。
ドープシート（≒タイムライン）に　スライスした画像を並べてモーション・アニメーションを作ることができる。

Project
  |
  +-- ゲームオブジェクト
        |
        +-- スプライト・レンダラー
        |    |
        |    +-- タイル状にスライスした画像の１枚１枚
        |        ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
        |
        +-- アニメーター

Assets/Resources/AnimationClipsい
  |
  +-- アニメーション
        |
        +-- タイル状にスライスした画像の１枚１枚
            ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Assets/Resources/Sprites
  |
  +-- スプライト
        |
        +-- タイル状にスライスした画像の１枚１枚
            ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

ここらへん全部、スライスした画像を間にして　依存しあいあっているわけだ。

次の記事に続く。

「Unityのアニメーター・コントローラーはどこまでC#スクリプトで作成できるかやってみた」
http://qiita.com/muzudho1/items/f6d8a10d057307057b7f

「Unityで状態遷移を組むときに使うアニメーター・コントローラーを作成するC#スクリプトのソースコード」
http://qiita.com/muzudho1/items/d2a76d79b8a6b8437897
