[メモ] Raspberry Pi ZeroをUSBケーブル一本でインターネット接続!(nfs使用、SDカード・キーボード・マウス・モニター必要なし)

概要

  • Raspberry Pi ZeroをUSBケーブル一本でインターネット接続
  • SDカード不要
  • NFSでroot(/)をマウントするので、NFSサーバ側をVirtualBoxのUbuntu20.04にて設定する。
  • たまに、NFSマウントが失敗するっぽい(タイミング?)ので、モニターを接続してみたほうがよいかも?

  • 参考: HOW TO RUN OR BOOT RASPBIAN ON A RASPBERRY PI ZERO WITHOUT AN SD-CARD
    というかそのまま、Buster向けで確認したくらい

環境

  • Windows 10 (1909) 64bit
  • Virtualbox 6.1.6 + ExtensionPack
  • Vagrant 2.2.9
    • ubuntu/focal64 (Ubuntu 20.04) | IP: 10.42.0.1/24
  • RPi Zero (Wでもいけるはず?)
    • Raspbian: 2020-02-13-raspbian-buster-lite
    • IP: 10.42.0.14/24

手順

仮想環境のインストール

  1. PowerShellを管理者で起動 (Win+x, a, ALT+y)
  2. Chocolatey インストール ( https://chocolatey.org/install)

    コピペ
    Set-ExecutionPolicy Bypass -Scope Process -Force; [System.Net.ServicePointManager]::SecurityProtocol = [System.Net.ServicePointManager]::SecurityProtocol -bor 3072; iex ((New-Object System.Net.WebClient).DownloadString('https://chocolatey.org/install.ps1'))

  3. Virtualbox + Extensionインストールして、ピン止め(勝手にバージョンアップさせない)

    #choco pin remove --name virtualbox
    #choco uninstall  -y virtualbox -x
    cinst -y virtualbox --params "/ExtensionPack /NoQuickLaunch /NoRegister /NoPath"
    choco pin add    --name virtualbox

  4. vagrant他 インストール

    cinst -y vagrant vscode

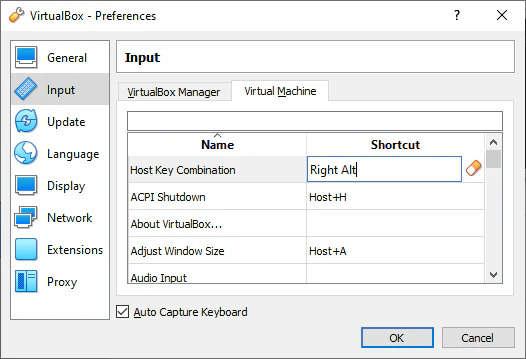

    • (Hostキーの設定)右Ctrlがないキーボードの場合、一度、Virtualboxを起動して、メニュー > File > Preferences... > Input > [Virtual Machine] の Host Key Combination で、ほかのキー(例: 右Alt)にする。
  5. 一度、ホスト機(Windows10)再起動して、再度、PowerShellを管理者で起動

  6. vagrantのプラグインインストール

    vagrant plugin install vagrant-vbguest
    vagrant plugin install vagrant-disksize

  7. exitで終了

仮想機(VMゲスト)の準備

  1. PowerShellを普通に起動 (Win+x, i)
  2. 作業フォルダ: C:\Vagrant\u20 を作って(> mkdir C:\Vagrant\u20) 、移動('> cd C:\Vagrant\u20`)
  3. VSCodeで、以下のVagrantfileを作成(> code C:\Vagrant\u20\Vagrantfile).
    ついでにプラグインを入れる

    Vagrantfile
    # -*- mode: ruby -*-
    # vi: set ft=ruby :

    VB_NAME="u2004"
    VM_MEMORY=1024
    VM_CORES=2

    Vagrant.configure("2") do |config|
      config.vm.box = "ubuntu/focal64"
      config.vm.boot_timeout = 6000
      config.vm.network "public_network"

      config.vm.provider "virtualbox" do |vb|
        #vb.gui = true # Virtualboxのウインドウが開きます
        vb.name         = VB_NAME
        vb.memory       = VM_MEMORY
        vb.cpus         = VM_CORES
        vb.customize ['modifyvm', :id, '--usb', 'on']
        vb.customize ['modifyvm', :id, '--usbehci', 'on' ] # USB 2.0 controller
        vb.customize ["modifyvm", :id, "--usbxhci", 'off' ] # USB 3.0 controller
        vb.customize ["usbfilter", "add", "0", "--target", :id, '--name', "Broadcom BCM2708 Boot","--vendorid","0a5c","--productid","2763", "--remote", "no"] #
        vb.customize ["usbfilter", "add", "1", "--target", :id, '--name', "Broadcom BCM2710 Boot","--vendorid","0a5c","--productid","2764", "--remote", "no"] #
        vb.customize ["usbfilter", "add", "2", "--target", :id, '--name', "Linux with usb RNDIS/Ethernet Gadget","--vendorid","0525","--productid","a4a2", "--remote", "no"] #
      end

      config.vm.provision "shell", privileged: true, inline: <<-SHELL
        sed -i -e 's/ console=ttyS0//g' /etc/default/grub.d/50-cloudimg-settings.cfg
        update-grub
        apt-get update
        apt install -y linux-modules-$(uname -r) linux-modules-extra-$(uname -r)
        apt install -y build-essential libusb-1.0-0-dev git unzip nfs-kernel-server
      SHELL
    end

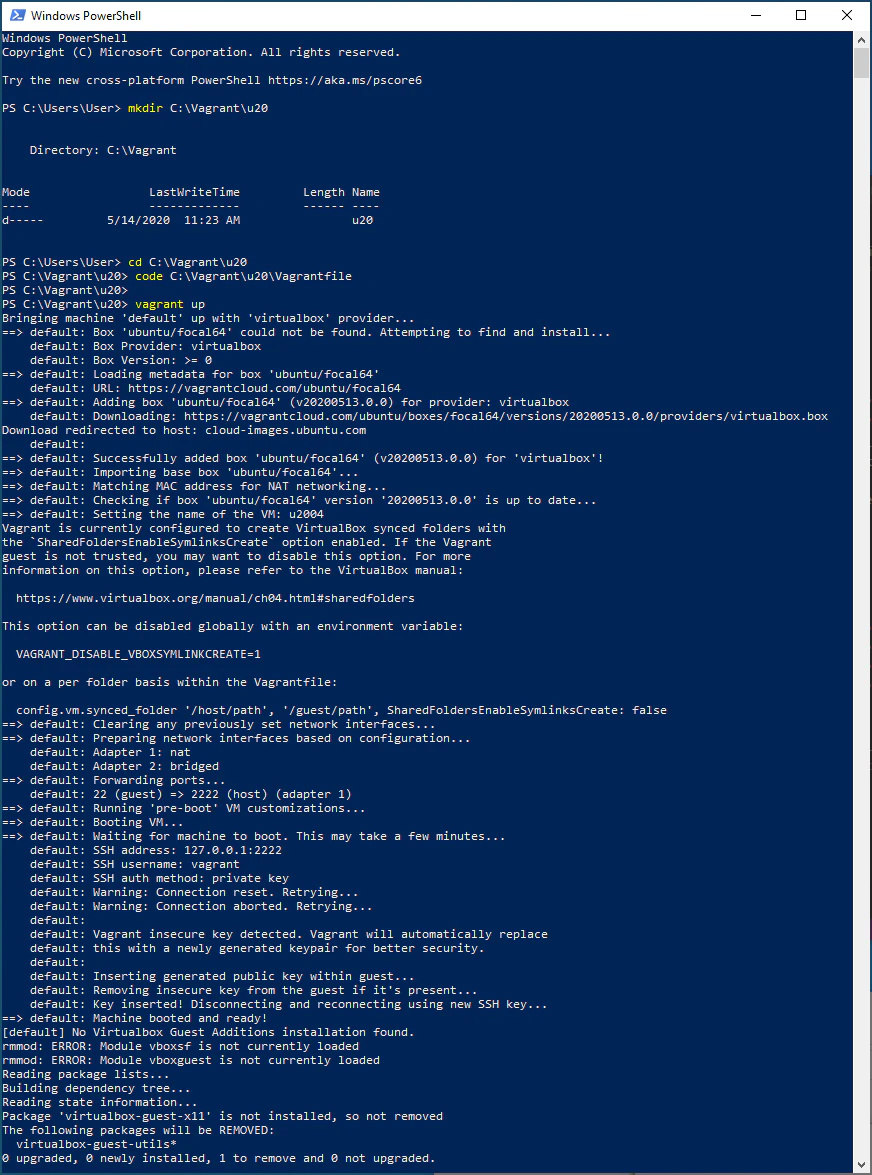

  4. vagrant upで、仮想機起動

  5. しばらく待つ。20~30分くらい?

    • ubuntu/focal64イメージのダウンロード
    • こいつの起動がすごく時間かかる。grubのパラメータを変更する(console=ttyS0を取り除く)とよいらしいので、vagrantのprovisionで行ってる。
    • ツールほかのダウンロードなど
    • USB Ethernetのドライバのため、linux-modules-extra-をインストールする


  6. vagrant haltで、一度、シャットダウン.

  7. Vagrantfileの vb.customize ["usbfilter", "add" ...addmodifyに変更する.(3つともやる。下の画像は2つだけだが..3つ目を変更しようとしているとこ...)

  8. vagrant upで起動、vagrant sshで、ログイン

RPiZeroを起動させるための準備

  1. 仮想機にログイン
  2. usbboot/rpiboot のビルド

    コピペ
    cd ${HOME} && \
    git clone --depth=1 https://github.com/raspberrypi/usbboot && \
    cd usbboot && \
    make && \
    cd ${HOME}

  3. Raspbian liteのダウンロードと解凍

    コピペ
    cd ${HOME} && \
    wget http://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2020-02-14/2020-02-13-raspbian-buster-lite.zip && \
    unzip 2020-02-13-raspbian-buster-lite.zip

  4. Raspbian lite イメージのマウント.

    こぴぺ
    sudo losetup -P /dev/loop5 ${HOME}/2020-02-13-raspbian-buster-lite.img
    sudo mkdir -p /pi/{boot,root}
    sudo mount /dev/loop5p1 /pi/boot
    sudo mount /dev/loop5p2 /pi/root

  5. 起動させるためのパッチ

    コピペ
    # Edit /pi/boot/config.txt
    grep -e '^dtoverlay=dwc2$' /pi/boot/config.txt || echo -e "# enable OTG\ndtoverlay=dwc2\n# set initramfs\ninitramfs initrd.img followkernel" | sudo tee -a /pi/boot/config.txt

    #cmdline.txt
    #console=serial0,115200 console=tty1 root=PARTUUID=738a4d67-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait quiet init=/usr/lib/raspi-config/init_resize.sh
    echo 'otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/nfs nfsroot=10.42.0.1:/pi/root rw ip=10.42.0.14:10.42.0.1::255.255.255.0:pi:usb0:static elevator=deadline modules-load=dwc2,g_ether fsck.repair=yes rootwait g_ether.host_addr=5e:a1:4f:5d:cf:d2' | sudo tee /pi/boot/cmdline.txt

    cat <<'EOF' | sudo tee /pi/root/etc/fstab
    proc            /proc           proc    defaults          0       0
    10.42.0.1:/pi/root / nfs defaults 0 1
    #PARTUUID=738a4d67-01  /boot           vfat    defaults          0       2
    #PARTUUID=738a4d67-02  /
    EOF

    # /pi/root/etc/dhcpcd.conf
    grep -e '^interface usb0 #mt08$' /pi/root/etc/dhcpcd.conf || echo -e 'interface usb0 #mt08\nstatic ip_address=10.42.0.14/24\nstatic routers=10.42.0.1\nstatic domain_name_servers=8.8.8.8' | sudo tee -a /pi/root/etc/dhcpcd.conf

    # sshを自動起動させる
    cd /pi/root/etc/systemd/system/multi-user.target.wants
    sudo ln -s /lib/systemd/system/ssh.service ssh.service
    cd ${HOME}

    # initrdを持ってくる。
    cd ${HOME} && \
    wget "https://github.com/mt08xx/files/raw/master/2020-0512-1_RPIZero_initrd.img-4.19.97%2B" && \
    sudo cp 2020-0512-1_RPIZero_initrd.img-4.19.97+ //pi/boot/initrd.img

  6. Ubuntu側設定

    コピペ
    # NFSの設定
    grep 10.42.0 /etc/exports || echo "/pi/root 10.42.0.14(rw,sync,no_subtree_check,no_root_squash)" | sudo tee -a /etc/exports
    sudo systemctl restart nfs-server.service
    sudo exportfs -rav

    # USB接続のEthernetに固定IP割り当てる。
    # デバイス名が、usb0だったり、enx5ea14f5dcfd2だったりする..
    cat << 'EOF' | sudo tee /etc/netplan/50-cloud-init.yaml
    # This file is generated from information provided by the datasource.  Changes
    # to it will not persist across an instance reboot.  To disable cloud-init's
    # network configuration capabilities, write a file
    # /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg with the following:
    # network: {config: disabled}
    network:
        ethernets:
            enp0s3:
                dhcp4: true
                match:
                    macaddress: 02:c2:ed:de:cc:93
                set-name: enp0s3
            usb0:
                dhcp4: no
                dhcp6: no
                addresses: [10.42.0.1/24]
            enx5ea14f5dcfd2:
                dhcp4: no
                dhcp6: no
                addresses: [10.42.0.1/24]
        version: 2
    EOF

    #適応
    sudo netplan generate
    sudo netplan apply

    # IP Forwading有効
    sudo sed -i 's/#net.ipv4.ip_forward=1/net.ipv4.ip_forward=1/' /etc/sysctl.conf

  7. exit で抜けて、vagrant haltで仮想機、いったん、シャットダウン

RPiZeroを起動

  1. RPiZeroは接続しない
  2. PowerShellを普通に起動 (Win+x, i)
  3. 以下実行

    # 作業フォルダに移動
    cd C:\Vagrant\u20
    # 仮想機起動
    vagrant up
    # 仮想機にログイン
    vagrant ssh

  4. 以下実行

    # IP forwarding の設定(保存しない)
    sudo iptables -t nat -A POSTROUTING -o enp0s3 -j MASQUERADE
    #
    # Raspbian lite イメージのマウント
    sudo losetup -P /dev/loop5 ${HOME}/2020-02-13-raspbian-buster-lite.img
    sudo mkdir -p /pi/{boot,root}
    sudo mount /dev/loop5p1 /pi/boot
    sudo mount /dev/loop5p2 /pi/root
    #
    # rpiboot実行
    cd ${HOME}
    sudo usbboot/rpiboot -d /pi/boot/

  5. RPiZeroのUSBポート(電源PWRの方ではない)と、PCを接続。
    RPiZeroをテレビに接続して様子を見た方がよいかも。

  6. 祈る

実行例

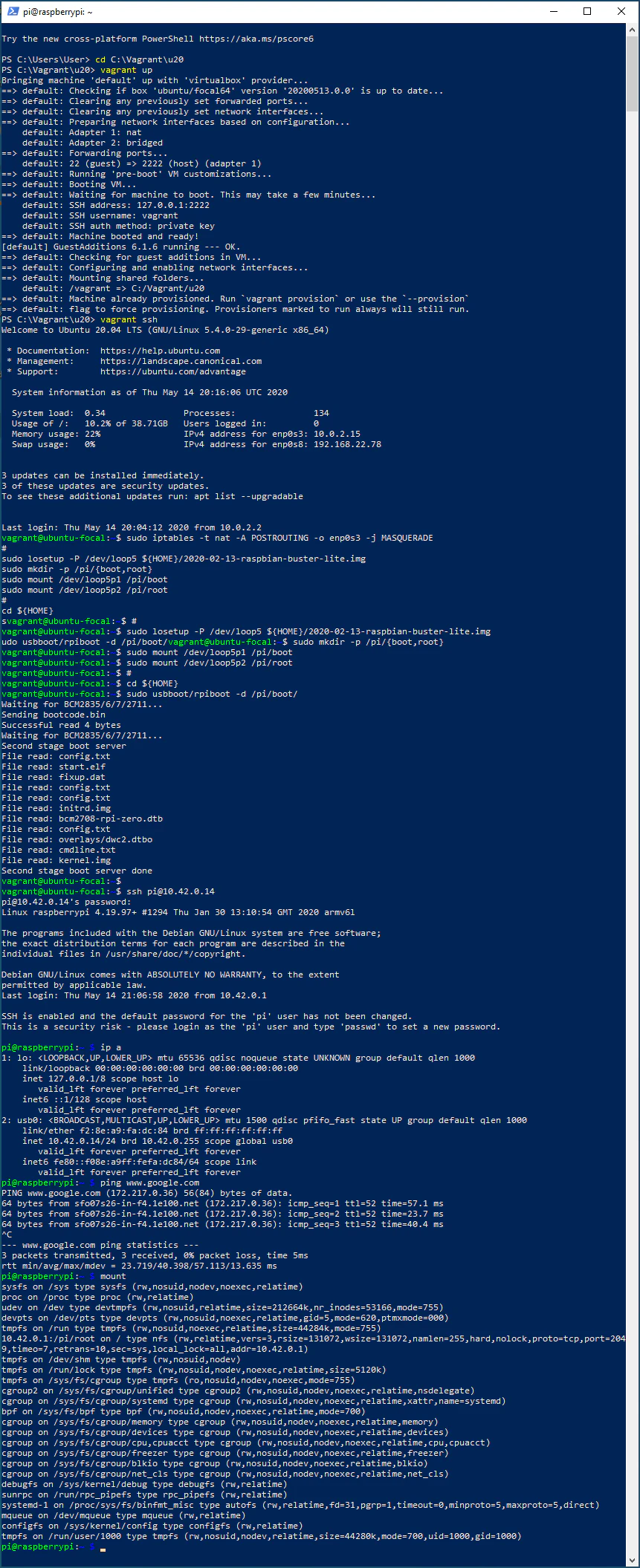

  • 10.42.0.1:/pi/root on / type nfs ... となってます image.png

その他

  • RPi4B に ubuntu 20.04 64bitをいれて、同様にして動きました(というか、RPi4Bで確認したほうが先..)
  • swapはつかえない
  • raspbianのimgファイルをマウントして使っているが、実使用時は、ファイルをコピーするんだと思う。
  • デバイス名が、usb0だったり、enx5ea14f5dcfd2だったりするんだが..
  • 複数のPiZeroが接続されたら? とか、その時のうまい設定とか、できたら、教えてください。
  • SDを使う、前の記事、[メモ] Raspberry Pi ZeroをUSBケーブル一本でインターネット接続!(キーボード・マウス・モニター必要なし)、は image.png . もうそんな経つのか

initrd.imgの作り方

  1. RaspbianをSDにやいて、起動。
  2. RPi Zeroで起動
  3. 以下実行

    ## Make initramfs on "RPi-Zero"
    sudo apt install -y initramfs-tools

    grep -e '^g_ether$' /etc/initramfs-tools/modules || echo -e 'g_ether\nlibcomposite\nu_ether\nudc-core\nusb_f_rndis\nusb_f_ecm' | sudo tee -a /etc/initramfs-tools/modules

    sudo update-initramfs -c -k `uname -r`

  4. /boot/initrd.img-4.19.97+というファイルができるので、それをVMの/pi/boot/initrd.imgへコピー。
