中学2年生のみなさんへ。〈4/5〉数列「2022年共通テスト数学ⅡB第4問(1)(2)配点20点」の自転車君をmatplotlibで作図してみました。

続き

今さらですけど。自転車君をsympyとmatplotlibで作図してみました。
数列を使っていませんが、リストを使っています。

今回気づきましたが、問題用紙「P43のグラフ。原点(0,0)から(a1,0)に自転車君の太い実線」がありました。

myN=4の場合

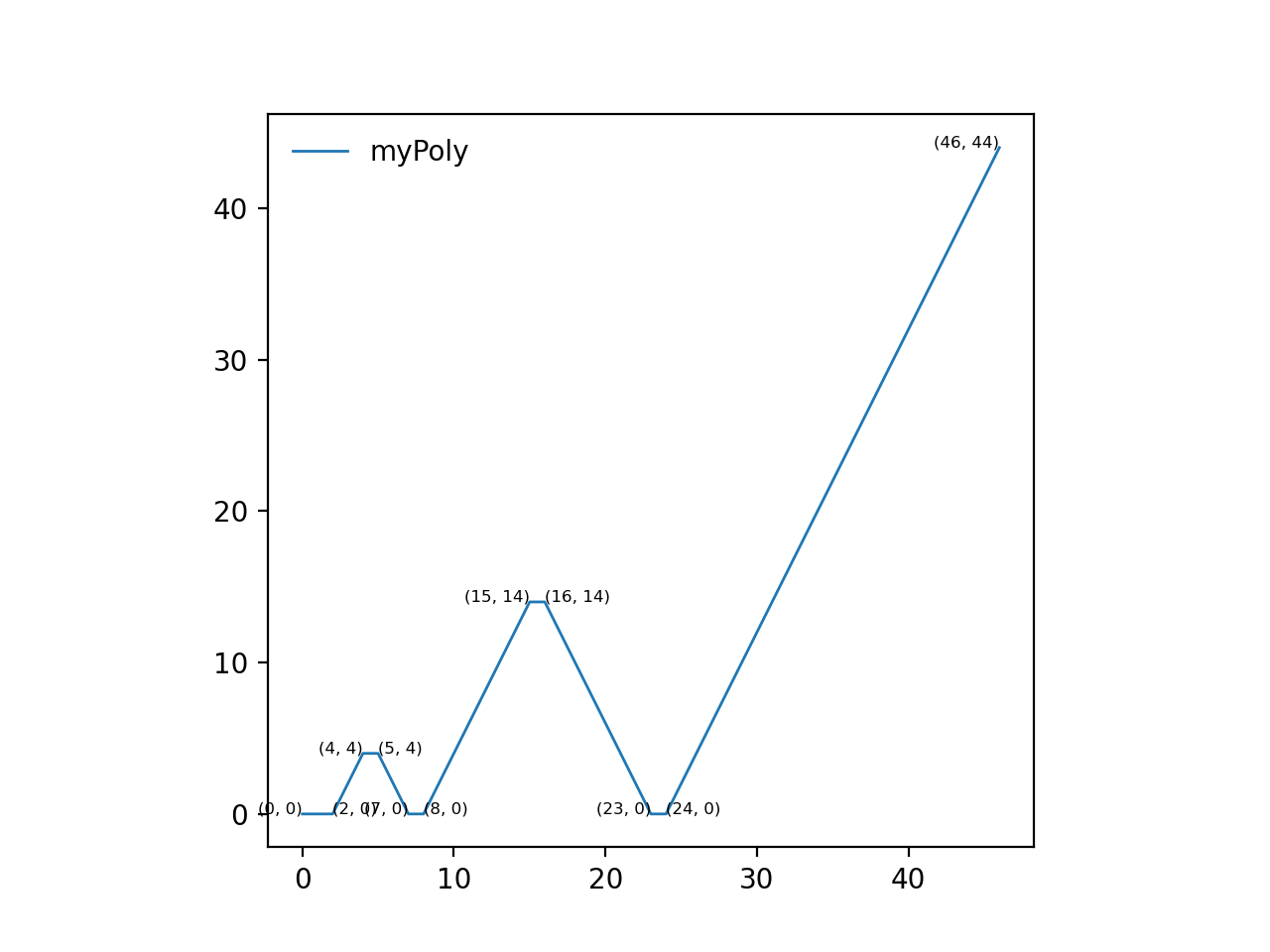

myN=2の場合

sympyとmatplotlibで

myNで最大値を変更で対応しました。

教えて下さい。
最大値を入力しない方法は、ありますか？

from sympy import *
var('x y')
import matplotlib.pyplot as plt
def myJitensya(nMax):
    myPoly=[[0,0],[2,0]]
    i=2
    ans = solve([y - myPoly[i-2][1] - 1 * (x - myPoly[i-2][0]),
                 y - myPoly[i-1][1] - 2 * (x - myPoly[i-1][0])], [x, y])
    myPoly=myPoly+[[ans[x], ans[y]]]
    i=1
    for j in range(nMax):
        i=i+1
        myPoly=myPoly+[[myPoly[i][0]+1,myPoly[i][1]]]
        i=i+1
        ans=solve([y,y-myPoly[i][1]+2*(x-myPoly[i][0])],[x,y])
        myPoly=myPoly+[[ans[x],ans[y]]]
        i=i+1
        myPoly=myPoly+[[myPoly[i][0]+1,myPoly[i][1]]]
        i=i+1
        ans=solve([y-myPoly[i-2][1]-1*(x-myPoly[i-2][0]),
                   y-myPoly[i  ][1]-2*(x-myPoly[i  ][0])], [x,y])
        myPoly=myPoly+[[ans[x], ans[y]]]
    return myPoly
def myPolytLn(Ho,myLabel,myLinestyle):
    plt.plot([x[0] for x in Ho],[x[1] for x in Ho], mec='none', ms=4, lw=1, label=myLabel,linestyle=myLinestyle)
    for i in range(len(Ho)):
        if i % 2==0:
           myPos='right'
        else:
            myPos='left'
        plt.text(Ho[i][0], Ho[i][1], '({x}, {y})'.format(x=Ho[i][0], y=Ho[i][1]),
                  fontsize=6, horizontalalignment=myPos)
    return
def main():
    # myN=4
    myN=2
    myPoly=myJitensya(myN)
    print("Plot",myPoly)
    #以降作図
    plt.axes().set_aspect('equal')
    myPolytLn(myPoly,'myPoly','-')
    plt.legend(frameon=False, fontsize=10, numpoints=1, loc='upper left')
    # plt.savefig('myPoly.png', dpi=200)
    plt.show()
if __name__ == '__main__':
    main()

おまけ機能

print文は,文字数制限内？であれば、文字列をコピーして、wolframalphaで実行できます。

実行例)

実行時エラー)文字数制限を超える時

Oops, you've exceeded the maximum number of characters.

参考

(2022-03-13)

Mathematica code printing

つづく〈5/5〉へ
