FreeCADのサイコロのマクロ「(その1/5) 展開図」をAI先生に教えてもらいました。

(その1/5) 本ページ
(その2/5) 11パターン(Gemini中断)
(その3/5) 作成中
(その4/5) 作成中
(その5/5) 作成中

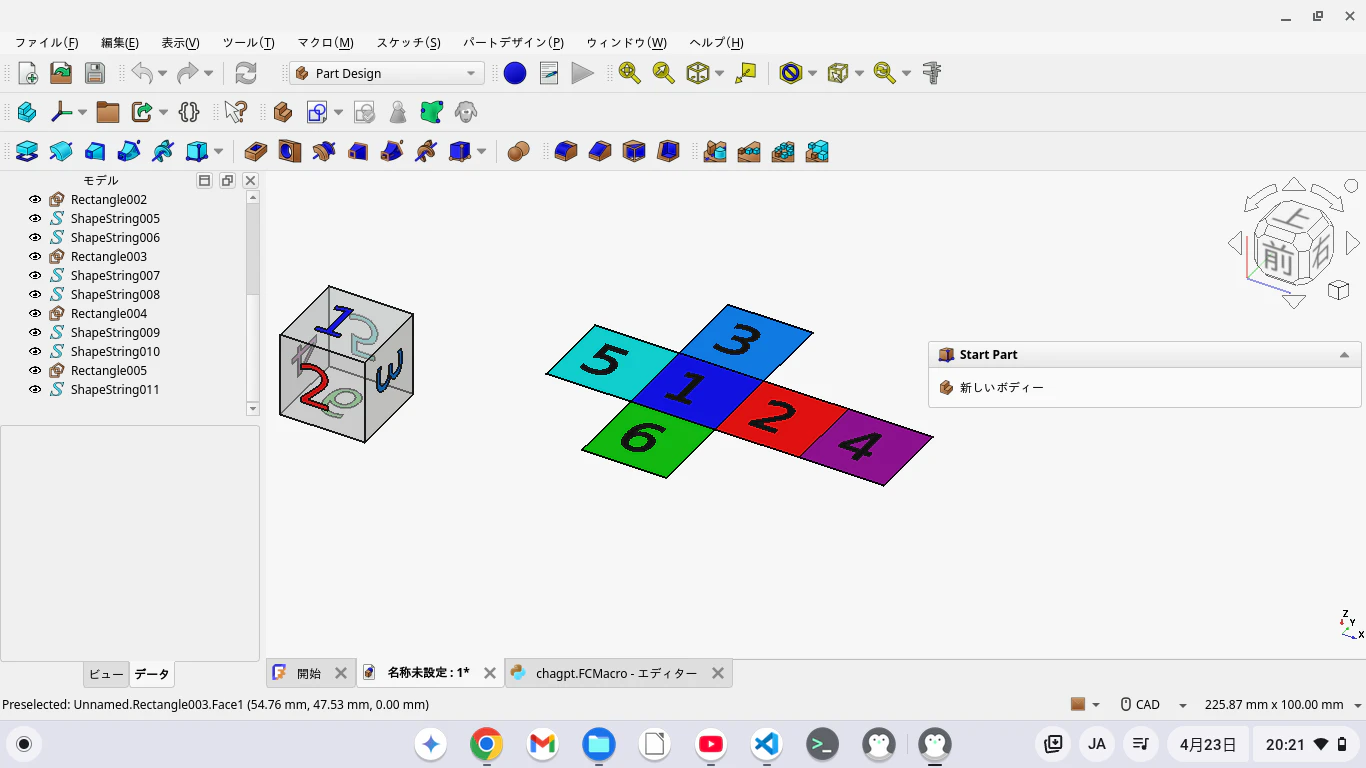

・FreeCAD 1.1.1　(2026-04-23)　

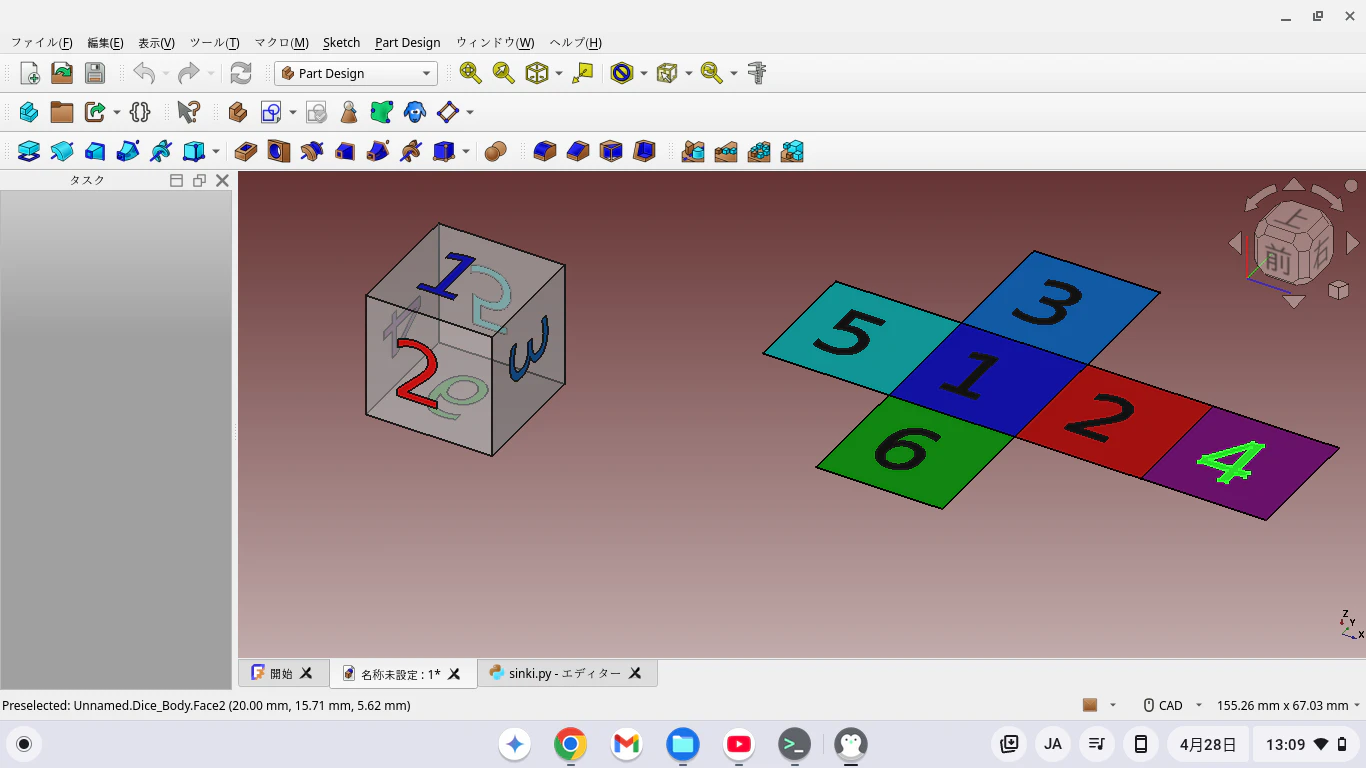

・FreeCAD 1.0.2　(2026-04-28)

・FreeCAD 0.20.0

??? ナゼかですよね。
??? これから少しづづ聞いていきます。左図を無視してもらった方がヨカッタ。
(2025-02-26) タイトルを変更予定です。

・私のFreeCADは、最新Version でありません。Version: 0.20.2.です。

(本日の)ChatGPT先生へ

なし。

(本日の)Gemini3先生へ

FreeCADのマクロを教えて下さい。
立方体を作成
・6面に 文字①〜⑥をサイコロ配置で表示
・各面を 6色に着色
同時に、XY 平面上に 展開図を 作成
・6面に 文字①〜⑥を表示
・各面を 6色に着色

(途中回答省略)

import FreeCAD as App
import Part
import Draft
import os

def create_dice_with_unfold_v3():
    doc = App.activeDocument()
    if not doc:
        doc = App.newDocument("Dice_Adjusted_v3")

    size = 20.0  # 立方体の一辺
    f_size = size * 0.5  # 文字の大きさ
    off = f_size / 2.0   # 基本のオフセット
    gap = 0.1            # 面から浮かせる距離

    # フォントパス（Windowsを想定。環境に合わせて変更してください）
    font_path = "C:/Windows/Fonts/msgothic.ttc"
    if not os.path.exists(font_path):
        font_path = "/usr/share/fonts/truetype/dejavu/DejaVuSans.ttf"

    colors = [
        (1.0, 0.0, 0.0), (0.0, 0.8, 0.0), (0.0, 0.0, 1.0),
        (0.9, 0.9, 0.0), (1.0, 0.5, 0.0), (0.6, 0.0, 0.6)
    ]

    # 立方体用の配置データ
    # ("文字", 位置Vector, 回転Rotation)
    cube_faces = [
        ("1", App.Vector(size/2-off, size/2-off, size+gap), App.Rotation(App.Vector(0,0,1), 0)),    # 上
        ("6", App.Vector(size/2-off, size/2+off, -gap), App.Rotation(App.Vector(1,0,0), 180)),   # 下
        ("2", App.Vector(size/2-off, -gap, size/2-off), App.Rotation(App.Vector(1,0,0), 90)),    # 前
        ("5", App.Vector(size/2-off, size+gap, size/2+off), App.Rotation(App.Vector(1,0,0), -90)),  # 後
        # --- 3と4を重点的に調整 ---
        ("3", App.Vector(size+gap, size/2-off, size/2+off), App.Rotation(App.Vector(0,1,0), 90)),   # 右面
        ("4", App.Vector(-gap, size/2-off, size/2-off), App.Rotation(App.Vector(0,1,0), -90)),  # 左面
    ]

    unfold_offsets = [(0, 0), (0, -2), (0, -1), (0, 1), (1, -1), (-1, -1)]

    # 1. 立方体
    box = doc.addObject("Part::Box", "Dice_Body")
    box.Length = box.Width = box.Height = size
    box.ViewObject.ShapeColor = (0.9, 0.9, 0.9)
    box.ViewObject.Transparency = 50

    # 2. 文字と展開図
    for i, (text, pos, rot) in enumerate(cube_faces):
        # 立方体側の文字
        try:
            sh = Draft.make_shapestring(text, font_path, f_size)
            sh.Placement = App.Placement(pos, rot)
            sh.ViewObject.ShapeColor = colors[i]
        except:
            App.Console.PrintWarning(f"文字 {text} の作成に失敗しました。\n")

        # 展開図側
        off_x = (unfold_offsets[i][0] + 3) * size * 1.5
        off_y = (unfold_offsets[i][1] + 1) * size * 1.5

        rect = Draft.make_rectangle(size, size)
        rect.Placement = App.Placement(App.Vector(off_x, off_y, 0), App.Rotation())
        rect.ViewObject.ShapeColor = colors[i]
        rect.ViewObject.DisplayMode = "Flat Lines"

        sh_u = Draft.make_shapestring(text, font_path, f_size)
        sh_u.Placement = App.Placement(App.Vector(off_x + size/2-off, off_y + size/2-off, 0.1), App.Rotation())
        sh_u.ViewObject.ShapeColor = (0.0, 0.0, 0.0)

    doc.recompute()

create_dice_with_unfold_v3()

(続けて)Gemini3先生へ

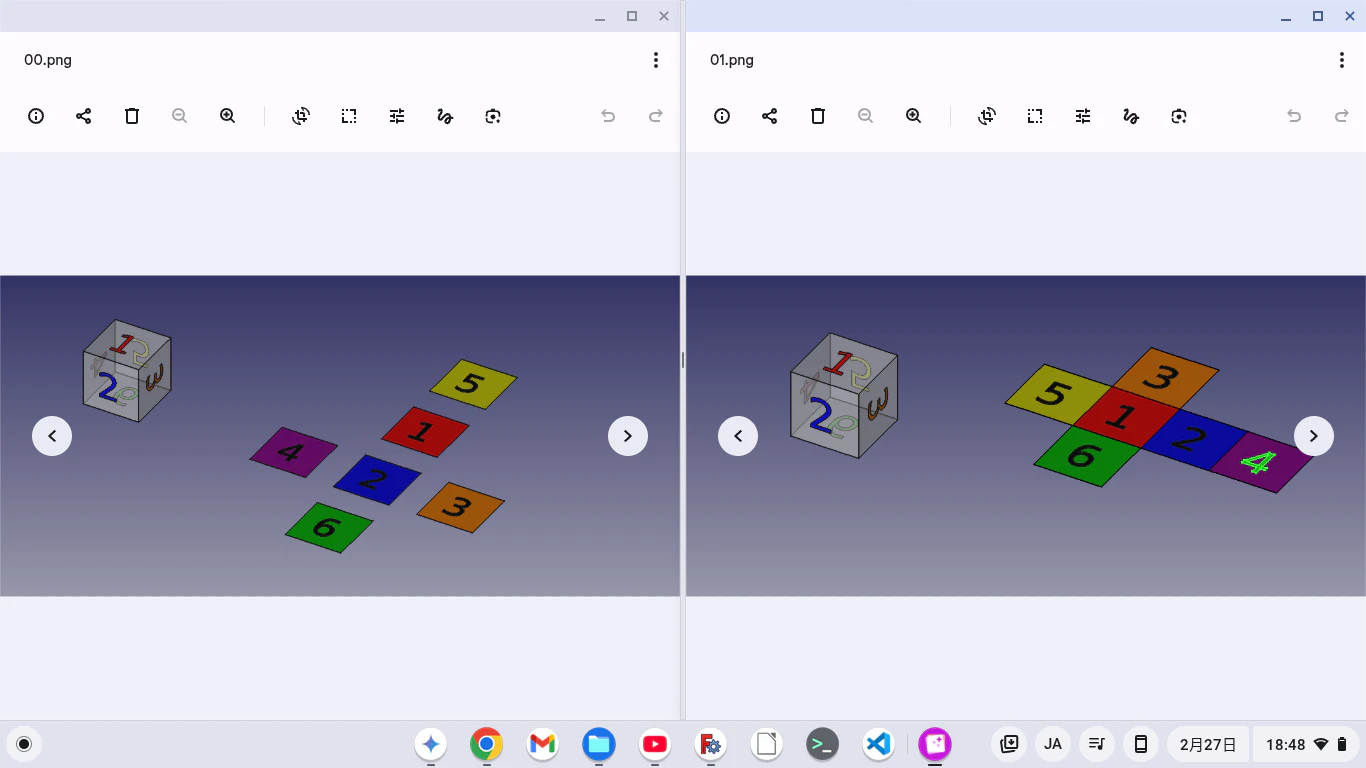

以下の展開図は、バラバラ、離れているので、連結して下さい。
import FreeCAD as App
...

(途中回答省略)

ご提示いただいたスクリプトでは、展開図の各面を size * 1.5 倍のオフセットで配置しているため、面と面の間に隙間が空いてバラバラになっています。
これを一般的な 「十字型（1-4-1型）」の展開図 として連結するように修正しました。

import FreeCAD as App
import Part
import Draft
import os

def create_dice_with_unfold_connected():
    doc = App.activeDocument()
    if not doc:
        doc = App.newDocument("Dice_Connected_Unfold")

    size = 20.0  # 立方体の一辺
    f_size = size * 0.5  # 文字の大きさ
    off = f_size / 2.0   # 文字配置のオフセット
    gap = 0.1            # 文字を面から浮かせる距離

    # フォントパスの設定
    font_path = "C:/Windows/Fonts/msgothic.ttc"
    if not os.path.exists(font_path):
        font_path = "/usr/share/fonts/truetype/dejavu/DejaVuSans.ttf"

    colors = [
        (1.0, 0.0, 0.0), (0.0, 0.8, 0.0), (0.0, 0.0, 1.0),
        (0.9, 0.9, 0.0), (1.0, 0.5, 0.0), (0.6, 0.0, 0.6)
    ]

    # 立方体用の配置データ
    cube_faces = [
        ("1", App.Vector(size/2-off, size/2-off, size+gap), App.Rotation(App.Vector(0,0,1), 0)),    # 上
        ("6", App.Vector(size/2-off, size/2+off, -gap), App.Rotation(App.Vector(1,0,0), 180)),   # 下
        ("2", App.Vector(size/2-off, -gap, size/2-off), App.Rotation(App.Vector(1,0,0), 90)),    # 前
        ("5", App.Vector(size/2-off, size+gap, size/2+off), App.Rotation(App.Vector(1,0,0), -90)),  # 後
        ("3", App.Vector(size+gap, size/2-off, size/2+off), App.Rotation(App.Vector(0,1,0), 90)),   # 右
        ("4", App.Vector(-gap, size/2-off, size/2-off), App.Rotation(App.Vector(0,1,0), -90)),  # 左
    ]

    # --- 連結用のオフセット設定 (x, y) ---
    # 十字型展開図のレイアウト:
    #       [5] (後)
    # [4][1][3][6] (左,上,右,下)
    #       [2] (前)
    unfold_layout = [
        (0, 0),   # 1 (基準: 中央上)
        (0, -1),  # 2 (1の下)
        (1, 0),   # 3 (1の右)
        (-1, 0),  # 4 (1の左)
        (0, 1),   # 5 (1の上)
        (2, 0)    # 6 (3の右 = 1から2つ右)
    ]

    # 展開図の描画開始基準点 (立方体から離れた場所に配置)
    start_x = size * 3
    start_y = size * 2

    # 1. 立方体本体
    box = doc.addObject("Part::Box", "Dice_Body")
    box.Length = box.Width = box.Height = size
    box.ViewObject.ShapeColor = (0.9, 0.9, 0.9)
    box.ViewObject.Transparency = 50

    # 2. 文字と展開図の作成
    for i, (text, pos, rot) in enumerate(cube_faces):
        # --- 立方体側の文字作成 ---
        try:
            sh = Draft.make_shapestring(text, font_path, f_size)
            sh.Placement = App.Placement(pos, rot)
            sh.ViewObject.ShapeColor = colors[i]
        except:
            App.Console.PrintWarning(f"Failed to create text {text} on cube.\n")

        # --- 展開図側の面と文字作成 ---
        # 座標計算: 隙間をなくすため size をそのまま掛ける
        ux = start_x + unfold_layout[i][0] * size
        uy = start_y + unfold_layout[i][1] * size

        # 面 (正方形)
        rect = Draft.make_rectangle(size, size)
        rect.Placement = App.Placement(App.Vector(ux, uy, 0), App.Rotation())
        rect.ViewObject.LineColor = (0.0, 0.0, 0.0)
        rect.ViewObject.ShapeColor = colors[i]
        rect.ViewObject.DisplayMode = "Flat Lines"

        # 展開図の文字
        try:
            sh_u = Draft.make_shapestring(text, font_path, f_size)
            # 面の中央に配置
            sh_u.Placement = App.Placement(App.Vector(ux + size/2-off, uy + size/2-off, 0.1), App.Rotation())
            sh_u.ViewObject.ShapeColor = (0.0, 0.0, 0.0)
        except:
            pass

    doc.recompute()

create_dice_with_unfold_connected()
