DCモーターをM5StackでPWM制御してみた

ちょっとずつ電子工作に慣れてきたので、おとこのロマン、モーターの制御に手を出してみました。

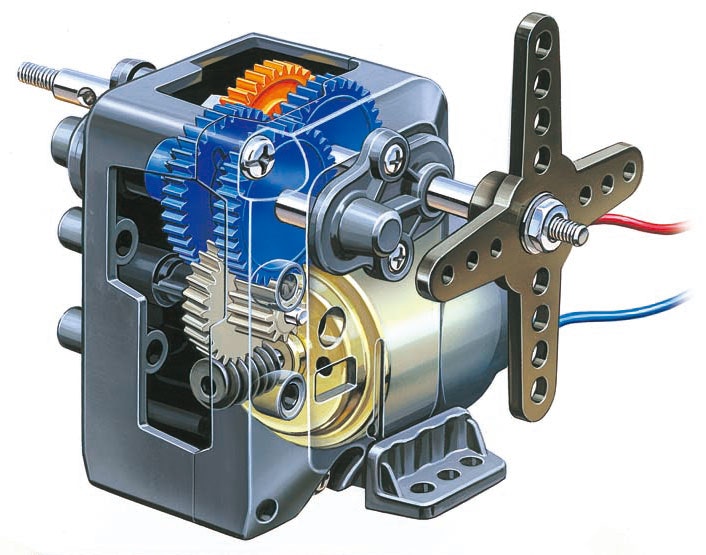

モーターはギヤ付きの"タミヤ4速ウォームギヤボックスHE"を買いました。

とりあえず動かしてみた

モーターにM5Stackの3.3V電源を与えただけ。当然動きますが、これだけだと速度制御はできないですね。

PWM制御なし pic.twitter.com/ybUpKeEdca

— なまやつはし (@5xssUFaTa9UqFJx) November 9, 2020

モーターの速度を変えるには

モーターの速度を変えるには入力電圧を変えれば良いそうで、電圧を低くすれば回転は遅くなるし、電圧を高くすれば速くなる。
ググったところ、M5Stackから出力電圧を変えるのは簡単にはできなさそうです。
そこでPWM制御というやり方があるそうです。
詳細は以下リンク先を参照ください。
https://monoist.atmarkit.co.jp/mn/articles/0706/06/news132.html

大まかにいうと、電圧の入力を高速でON/OFF切り替えて速度を変えるというもの。
周期内でのONの時間が長ければモーターの回転が速くなるし、OFFの時間が長ければ逆に遅くなる、というもの。
M5StackでPWM制御するやり方はネット上でそこそこあったので、これを試してみます。

モーターの回転の向きを変えるには

PWM制御を試す前に、モーターの回転の向きを変えるにはどうすればいいのでしょうか。答えは簡単で、電流の向きを変えるだけです。

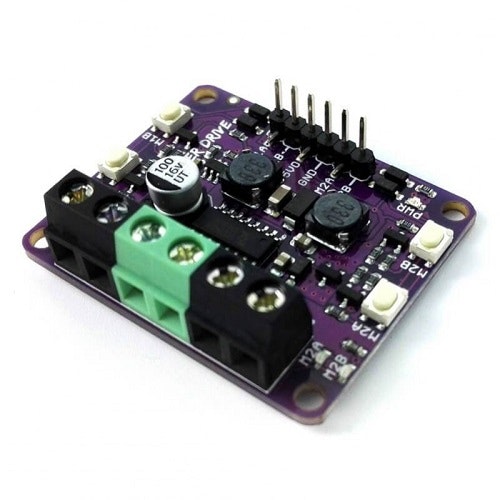

ただ、手動で配線を変えるのは簡単ですが、M5Stack単体で電流の向きを変えるのはできないようなので、これまたググってみたところ、モータードライバーなるものを使えば簡単とのこと。
早速買ってみました。
https://www.switch-science.com/catalog/5522/

2台までモーター制御できて、テストボタンがついていて、簡単にモーターの接続、操作、回転方向のテストできる、という初心者向けのもの。

PWM制御でモーターを遅くしてみた

モータードライバーをM5Stackに繋げて、PWM制御でモーターの回転速度を落としてみました。

周波数2000hz デューティー比0.25 pic.twitter.com/fjCHO5Qpe4

— なまやつはし (@5xssUFaTa9UqFJx) November 9, 2020

ソースコードです。

.cpp

#include <M5Stack.h>

const double PWM_Hz = 2000;   // PWM周波数
const uint8_t PWM_level = 8; // PWM分解能 16bit(1～256)
const uint8_t PWM_CH = 1;  // チャンネル

void setup() {
  M5.begin();
  M5.Power.begin();

  pinMode(26, OUTPUT);

  // チャンネルと周波数の分解能を設定
  ledcSetup(PWM_CH, PWM_Hz, PWM_level);
  // モータのピンとチャンネルの設定
  ledcAttachPin(26, PWM_CH);
}

void loop() {
  M5.update();

  if (M5.BtnA.wasPressed())
  {
    // デューティー比0.25(64/256)でPWM制御
    ledcWrite(PWM_CH,64);
  }
  else if (M5.BtnC.wasPressed())
  {
    // ストップ
    ledcWrite(PWM_CH,0);
  }

  delay(10);
}

PWM周波数を変えてみた

PWM周波数を変えるとどうなるのか試してみました。

.cpp

const double PWM_Hz = 20;   // PWM周波数

周波数20hz デューティー比0.25 pic.twitter.com/3Q7sDLy9aE

— なまやつはし (@5xssUFaTa9UqFJx) November 9, 2020

見た感じ、速度はあんまり変わってませんが、明らかにカクついています。小刻みに震えてちょっとうるさいです。

まとめ

モータードライバーとPWM制御でモーターの向きと速度を変えることができました。
次ははモーターで具体的な何かしらを作ってみたいと思います。
