概要

研究室の鍵をいちいち取り出すのが面倒なのでICカードで開けれるようにした話


ゴール

ICカードをカードリーダにかざすと鍵の開閉ができるようになる


用意するもの


  • Raspberry Pi

  • サーボモーター

  • カードリーダー

  • (3dプリンタ)

  • (Fusion360)

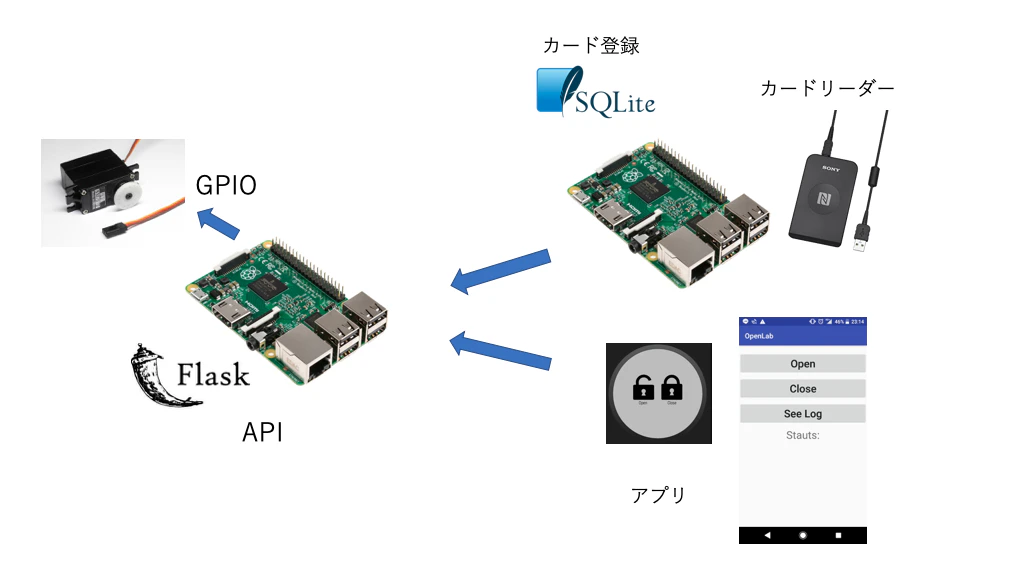

システム構成

今回はサーボモーターを回転させるためのAPIを作成しています

そのためカードリーダーだけではなくスマホアプリ、スマートウォッチアプリからも開閉可能になっています

(APIが研究室のローカルで立っているためWiFiのパスがハックされない限り知らない人に開けられることはないです笑)

スクリーンショット 2018-10-05 19.23.25.png


  • FlaskでAPIを立てエンドポイントを作成

  • APIを叩いてサーボモーターをGPIOで制御


この記事の内容

1. FlaskでAPI作成

2. 3Dプリンタで鍵を回す部分の作成

3. スマホアプリ作成

4. 実際にAPI叩いてみる

5. 固定台の作成

6. カードリーダーの導入

7. 完成


FlaskでAPI作成

今回はGPIOでサーボモータを制御したいのでPythonのFlaskを使用してAPIを作成しました


Flaskのインストール

$ pip install flask


簡単なAPI作成

from flask import Flask

app = Flask(__name__)

@app.route("/open")
def open():
return "open"

if __name__ == "__main__":
# webサーバー立ち上げ
app.run(host="192.168.**.**", port=5000)


RPi.GPIOのインストール

$ pip install rpi.gpio


サーボモータのセットアップ

今回はこの記事を参考にさせていただきました

*ピンの配置は少し変えています

Raspberry Piでサーボモーターを回す


GPIOでサーボモータを回す

from flask import Flask

app = Flask(__name__)

@app.route("/open")
def open():
GPIO.setmode(GPIO.BCM)

gp_out = 4
GPIO.setup(gp_out, GPIO.OUT)

servo = GPIO.PWM(gp_out, 50)
servo.start(0)

servo.ChangeDutyCycle(7.5)
time.sleep(0.5)

servo.stop()
GPIO.cleanup()
return "open"

if __name__ == "__main__":
# webサーバー立ち上げ
app.run(host="192.168.**.**", port=5000)


3dプリンタで鍵を回す部分の作成

サーボモータの先っちょに鍵をはめる部分をつけたいのでFusion360でモデリングしてプリントします

スクリーンショット 2018-10-05 19.51.28.png

完成したらサーボモーターの先っちょにホットボンドなどでくっつけます


スマホアプリ作成

今回はAndroidのスマホとAndroid Wearのアプリを作成します

適当にボタンを配置してAPIを叩いてみます


openButton.setOnClickListener {
object: MyAsyncTask2() {
override fun doInBackground(vararg params: Void): JSONArray? {
var result : JSONArray? = null
var res: String = ""
try {
res = Run().run("http://192.168.**.**:5000/open")
val resJson = JSONArray(res)
status.text = "Status: Open"
result = resJson
} catch (e: IOException) {
e.printStackTrace()
} catch (e: JSONException) {
e.printStackTrace()
}
return result
}
}.execute()
}


実際にAPI叩いてみる

ここまでで鍵が回せるか試してみます

意外と回るんですね笑


固定台の作成

上の動画では手で押さえているので固定する台を作成します

スクリーンショット 2018-10-05 19.54.25.png

こんな感じで作成してプリント


設置

固定台を設置すると手で押さえなくても回るようになりました!

こんな感じでゴリ押しです笑


カードリーダーの導入

RaspiでのNFCカードリーダの利用はこの記事を参考にさせていただきました

Raspberry PiにNFCリーダを接続してSuicaを読み取る

この記事を参考に少しコードを修正します

今回はSQLite3にカード情報を事前に登録して、登録したカードのみで開閉できるようにしました

また、ボタンを設置して、開けるモード、閉めるモードを切り替えるようにしましたが記事が長くなりそうなので割愛します

基本的にはただのLチカなので、この記事をみてもらえるとありがたいです

ラズパイと音声認識でLチカ

target_req_suica = nfc.clf.RemoteTarget("212F")

while True:
clf = nfc.ContactlessFrontend('usb')
target_res = clf.sense(target_req_suica,iterations=int(TIME_cycle//TIME_interval)+1 , interval=TIME_interval)

if target_res != None:
tag = nfc.tag.activate_tt3(clf, target_res)
tag.sys = 3

#IDmを取り出す
idm = binascii.hexlify(tag.idm)

#sqlite使って登録判定
cur = conn.cursor().execute('select count(*) from cards where card_id = ?',(idm,))

isExist = False
if cur.fetchone()[0] > 0:
isExist = True

output=""

if isExist == True:
output= not GPIO.input(2)
if output == True:
requests.get(open_url)
else:
requests.get(close_url)


完成

大分コード省略してますが完成です

これでいちいち鍵を取り出す必要がなくなりました!

スマートウォッチでも開けれるので楽チンですね!!!

家にも導入しようかな。。。
