AtomVM: 最小 NIF を自作して動かしてみる

はじめに

AtomVM 上の Elixir で色々試そうとすると、C で書かれた NIF を扱えることが前提になる場面がありました。

そこで今回は、固定の整数 1234 を返すだけの最小 NIF を自作し、ESP32-S3 向けの AtomVM ファームウェアに組み込んで、Elixir から呼び出すところまでをやってみました。

忘れないうちにメモを残します。

※ 写真はイメージです

対象環境

• マイコン
  • ESP32-S3
• ホスト PC
  • Debian 系 Linux
• 主なソフトウェア
  • AtomVM（0.7.0-dev 系）
  • ESP-IDF（v5.5）
  • Elixir 1.17（Erlang/OTP 27）
  • Python (3.10 以上)

※ 以降の手順は「ESP-IDF の環境がセットアップ済みで idf.py が動く」前提です。
※ Erlang / Elixir / Python は mise でインストールしました。

できたもの

• 固定値 1234 を返すだけの C 製 NIF（Elixir 側では hello/0）
• NIF を ESP-IDF のコンポーネントとして組み込んだ、ESP32-S3 向けのカスタム AtomVM ファームウェア
• hello/0 を呼び出すだけの最小 Elixir アプリケーション

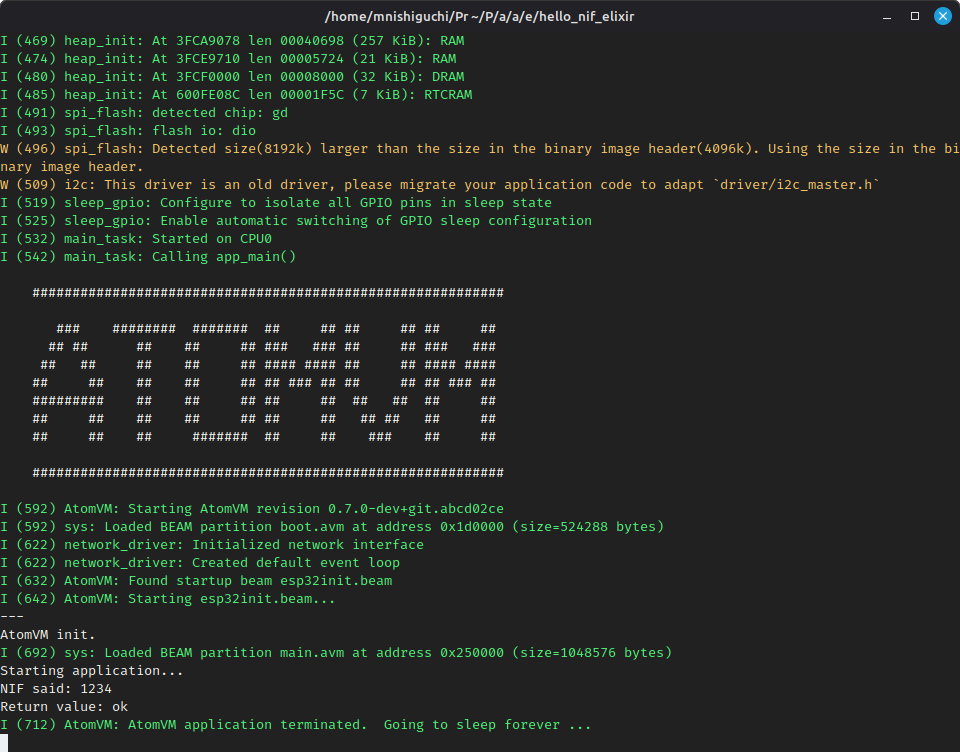

最終的にログにはこんな形で出力されます。

Starting application...
NIF said: 1234
Return value: ok

成果は以下のリポジトリにまとめました。

C 側

固定値を返すだけの最小 NIF です。
ここで押さえておきたい点は「NIF 名の文字列が一致しているか」と「Kconfig の設定で登録が有効になっているか」です。

nifs/sample_app_hello.c

#include "sample_app_hello.h"

#include <context.h>
#include <nifs.h>
#include <portnifloader.h>
#include <term.h>

#include <string.h>

// 追跡ログが欲しいときだけ有効化する（必要なときだけ）
// #define ENABLE_TRACE
#include <trace.h>

// AtomVM は NIF 名を文字列で解決する。
// 形式は "Elixir.モジュール:関数/アリティ"
static term hello_0(Context *ctx, int argc, term argv[])
{
    (void) ctx;
    (void) argc;
    (void) argv;

    // 返り値は term_* 系で組み立てる（今回は整数のみ）
    return term_from_int(1234);
}

static const struct Nif hello_0_nif = {
    .base.type = NIFFunctionType,
    .nif_ptr = hello_0
};

// NIF の解決は *_get_nif で行う（名前が一致したら struct Nif を返す）
const struct Nif *sample_app_hello_get_nif(const char *nifname)
{
    TRACE("Locating NIF %s ...\n", nifname);

    if (strcmp("Elixir.SampleApp.Hello:hello/0", nifname) == 0) {
        TRACE("Resolved NIF %s\n", nifname);
        return &hello_0_nif;
    }

    return NULL;
}

static void sample_app_hello_init(GlobalContext *global)
{
    (void) global;
}

static void sample_app_hello_destroy(GlobalContext *global)
{
    (void) global;
}

// Kconfig の config FOO は C 側では CONFIG_FOO になる。
// ここが一致しないと登録されない。
#ifdef CONFIG_AVM_SAMPLE_APP_HELLO_NIF_ENABLE
REGISTER_NIF_COLLECTION(
    sample_app_hello,
    sample_app_hello_init,
    sample_app_hello_destroy,
    sample_app_hello_get_nif
)
#endif

Elixir 側

NIF 以外の要因で落ちないように、Elixir 側は最小限にして切り分けしやすくします。

defmodule SampleApp.Hello do
  @moduledoc """
  AtomVM 上では `SampleApp.Hello.hello/0` が C の NIF
  "Elixir.SampleApp.Hello:hello/0" に差し替わる想定。
  """

  @spec hello() :: integer() | :nif_not_loaded
  # NIF が読み込まれていない場合はこの値のまま返る。
  def hello, do: :nif_not_loaded
end

呼び出し側は、hello/0 を呼ぶだけです。

defmodule SampleApp do
  @moduledoc false

  def start, do: loop()

  defp loop do
    IO.puts("NIF said: #{inspect(SampleApp.Hello.hello())}")
    Process.sleep(1000)
    loop()
  end
end

AtomVM 側

AtomVM の ESP32 向けソース（src/platforms/esp32）に、NIF を ESP-IDF のコンポーネントとして追加します。

AtomVM 本体は共通の場所に置き、NIF 側だけをシンボリックリンクで差し込む方針にしました。

このやり方で良いのかどうかは知りません。

ターミナル

my_atomvm_esp32_path="$HOME/Projects/atomvm/AtomVM/src/platforms/esp32"
my_nif_src="$HOME/Projects/atomvm_hello_nif"
my_nif_dest="$my_atomvm_esp32_path/components/atomvm_hello_nif"

# 既存があっても置き換える（-s: symlink, -f: force, -n: treat dest as normal file）
ln -sfn "$my_nif_src" "$my_nif_dest"

ESP-IDF の環境を読み込み、AtomVM（ESP32 向け）をビルドします。

ターミナル

cd "$my_atomvm_esp32_path"
source ~/esp/esp-idf/export.sh

idf.py set-target esp32s3
idf.py build

※ ESP-IDF を公式手順で入れている場合、~/esp/esp-idf 配下に export.sh、export.fish 等が用意されています。

Elixir アプリケーションをビルドする

まずは Elixir 側の .avm（packbeam された成果物）を作ります。

ターミナル

cd ~/Projects/atomvm_hello_nif/examples/hello_nif_elixir

mix deps.get
mix atomvm.packbeam

書き込みは mix atomvm.esp32.flash でもできますが、環境によっては esptool.py の実行権限や参照先の違いで失敗することがありました。
その場合は、次のいずれかで回避できます。

ターミナル

# IDF_PATH の影響を避けて mix atomvm.esp32.flash を使う
env -u IDF_PATH mix atomvm.esp32.flash --port /dev/ttyACM0 --baud 115200

ターミナル

# esptool.py を Python で直接実行する
python ~/esp/esp-idf/components/esptool_py/esptool/esptool.py \
  --chip esp32s3 \
  --port /dev/ttyACM0 \
  -b 115200 \
  --before default_reset \
  --after hard_reset \
  write_flash \
  --flash_mode keep \
  --flash_freq keep \
  --flash_size detect \
  0x250000 \
  sample_app.avm

動作確認（ログを見る）

書き込み後はシリアルログを見て動作を確認します。ESP-IDF のモニターを使う場合はこちら。

ターミナル

cd ~/Projects/atomvm/AtomVM/src/platforms/esp32
source ~/esp/esp-idf/export.sh

idf.py -p /dev/ttyACM0 monitor
# 終了: Ctrl + ]

ESP-IDF を介さずに軽く見るだけなら picocom 等でも十分です。

ターミナル

picocom /dev/ttyACM0
# 終了: Ctrl + a → Ctrl + x

おわりに

AtomVM の ESP32 向けファームウェアに C 側の最小 NIF を組み込み、Elixir から呼び出すところまでを最小構成で確認しました。

ここまでできたらもうなんでもできるはず。

🎌 🎌 🎌
