準備

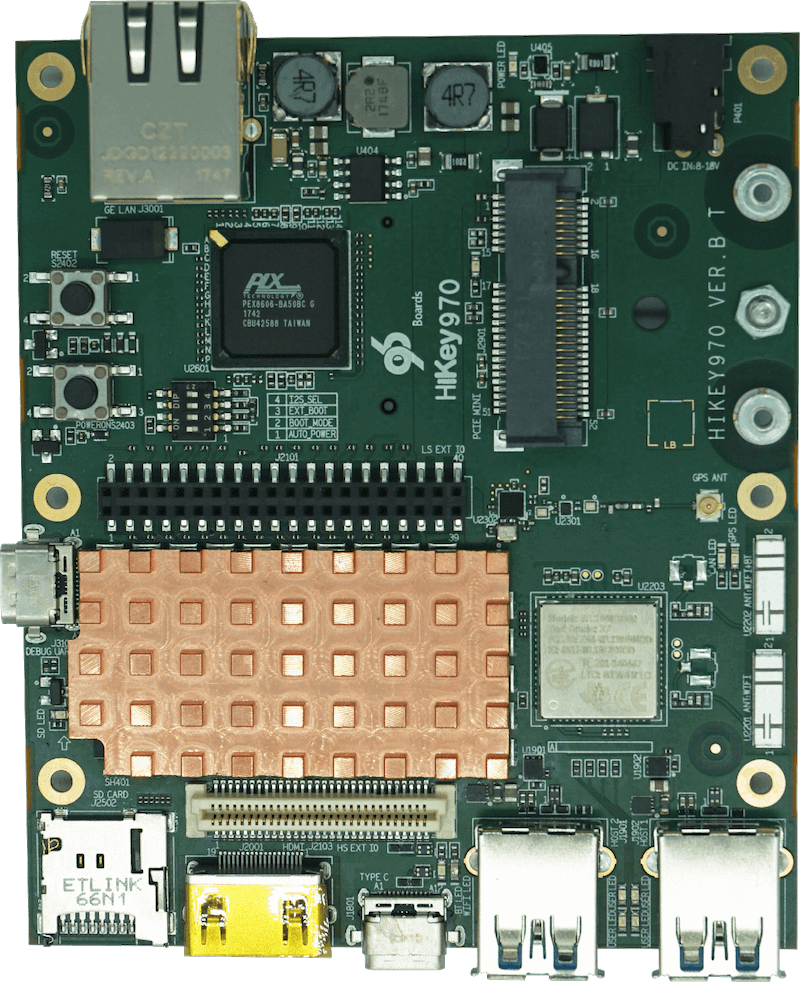

公式ページには Linux で fastboot を使ってインストールする方法が書かれているので、mac でもできるだろうということで無計画に始めてみた。結果的にはうまくいった。(画像は公式のものです)
物理的な準備
- Hikey970
- mac
- USB-Cケーブル
- ACアダプタ 12V/2A EIAJ-3 内径1.7mm/外形4.75mm
- 起動後: HDMI ケーブル
- 起動後: USB キーボード
- 起動後: USB マウス
Hikey970 は、今は amazon とかスイッチサイエンスで購入できるようだ。私が手に入れたものは AC アダプタが米国仕様のもので、変換プラグが必要だった。とりあえず、秋月で購入した 12V/2A の AC アダプタに、付属の 2.1mm -> 1.7mm 変換ケーブルを付けて対処した。
- スイッチサイエンス: https://www.switch-science.com/catalog/3775/
- 秋月の 12V/2A AC アダプタ: http://akizukidenshi.com/catalog/g/gM-06239/
mac の準備
fastboot が必要なので、Android SDK をインストールして、下記にパスを通しておく。
/Users/<username>/Library/Android/sdk/platform-tools/
Debian Pre-built Tensorflow for Hikey970
下記URLからダウンロードできる。
インストール
手順は下記に書かれれているので、基本この通りに進めていく。
https://www.96boards.org/documentation/consumer/hikey/hikey970/installation/linux-fastboot.md.html
mac と接続
ボード上の DIP スイッチを 1:on, 2:off, 3:on としておく。初期状態では 3 が off になっていた。次に usb-c ケーブルで mac とつないで、AC アダプタをつないでから fastboot でデバイスが認識されているかを調べてみる。Type C ボードにある Type-C のコネクタのうち、HDMI コネクタの隣りにあるほうにつなぐ。
fastboot devices
これでデバイスの ID が表示されたら成功なのだけど、この時点では何もでなかった。おそらく UART のドライバが mac に入ってない気がしたので、ドキュメントを調べてみると FT230X を使っているとあったので、mac 用の FTDI のドライバを下記から入れてみた。
これで、ボード側の電源を入れなおしたら fastboot で認識してくれるようになった。
$ fastboot devices
2D67419D028CE119 fastboot
こんな感じ。
OSイメージの書き込み
先にダウンロードした hikey970-lebian-9.tar.gz を展開して、flash-all-binaries.sh を実行する。
$ tar xzvf hikey970-lebian-9.tar.gz
$ cd hikey970-lebian-9
$ bash flash-all-binaries.sh
デバイスが認識できていれば、書き込みが始まって下記のようなメッセージが出る(はず)。
Flashing ptable
Sending 'ptable' (24 KB) OKAY [ 0.001s]
Writing 'ptable' OKAY [ 0.004s]
Finished. Total time: 0.007s
Sending 'xloader' (164 KB) OKAY [ 0.005s]
Writing 'xloader' OKAY [ 0.003s]
Finished. Total time: 0.010s
Sending 'fastboot' (1152 KB) OKAY [ 0.034s]
Writing 'fastboot' OKAY [ 0.061s]
Finished. Total time: 0.097s
Sending 'fip' (1224 KB) OKAY [ 0.037s]
Writing 'fip' OKAY [ 0.057s]
Finished. Total time: 0.095s
Sending 'boot' (65536 KB) OKAY [ 1.913s]
Writing 'boot' OKAY [ 0.231s]
Finished. Total time: 2.145s
Please be patient...
Sending sparse 'userdata' 1/21 (131068 KB) OKAY [ 3.856s]
Writing 'userdata' OKAY [ 0.335s]
Sending sparse 'userdata' 2/21 (131068 KB) OKAY [ 3.774s]
Writing 'userdata' OKAY [ 0.576s]
(中略)
Sending sparse 'userdata' 21/21 (113218 KB) OKAY [ 3.850s]
Writing 'userdata' OKAY [ 0.817s]
Finished. Total time: 100.527s
これで書き込み終了。
リブート
電源ケーブルと USB-C ケーブルを抜いてから、dip スイッチの 3 番を off にして、再度電源ケーブルを差せば Hikey970 が起動する。
最初に Hikey970 を操作するためには、USB にマウスとキーボードをつないで、HDMI ケーブルでディスプレイにつないでおく必要がある。ネットワークと ssh の設定をしたら、以降は電源だけさせばいいはず。
