NVIDIA GPU 管理ダッシュボード

OpenShift Console NVIDIA GPU プラグインをインストールすると、OpenShift Container Platform (OCP) コンソールから NVIDIA GPU の使用状況を確認できるようになります。

2024年6月、OCP4.12に当プラグインをインストールした時の記録です。

NVIDIA GPU 管理ダッシュボードのインストール

OpenShift Container Platform (OCP) コンソールで Helm を使用して NVIDIA GPU プラグインをインストールし、GPU 機能を追加します。

OpenShift Console NVIDIA GPU プラグインは、OCP コンソールのリモートバンドルとして機能します。OpenShift Console NVIDIA GPU プラグインを実行するには、OCP コンソールのインスタンスが稼働している必要があります。

1. Helmのインストール

   # ls -l helm-v3.15.2-linux-amd64.tar.gz
   -rw-r--r--. 1 root root 16624839 Jun 25 11:45 helm-v3.15.2-linux-amd64.tar.gz
   # tar zxvf helm-v3.15.2-linux-amd64.tar.gz
   linux-amd64/
   linux-amd64/README.md
   linux-amd64/LICENSE
   linux-amd64/helm
   # mv linux-amd64/helm /usr/local/bin/helm
   # helm version
   version.BuildInfo{Version:"v3.15.2", GitCommit:"1a500d5625419a524fdae4b33de351cc4f58ec35", GitTreeState:"clean", GoVersion:"go1.22.4"}


2. Helm リポジトリーを追加します。

   # helm repo add rh-ecosystem-edge https://rh-ecosystem-edge.github.io/console-plugin-nvidia-gpu
   "rh-ecosystem-edge" has been added to your repositories
   # helm repo update
   Hang tight while we grab the latest from your chart repositories...
   ...Successfully got an update from the "rh-ecosystem-edge" chart repository
   Update Complete. ⎈Happy Helming!⎈


3. デフォルトの NVIDIA GPU Operator namespace に Helm チャートをインストールします。

   # helm install -n nvidia-gpu-operator console-plugin-nvidia-gpu rh-ecosystem-edge/console-plugin-nvidia-gpu
   NAME: console-plugin-nvidia-gpu
   LAST DEPLOYED: Tue Jun 25 11:49:38 2024
   NAMESPACE: nvidia-gpu-operator
   STATUS: deployed
   REVISION: 1
   NOTES:
   View the Console Plugin NVIDIA GPU deployed resources by running the following command:

   $ kubectl -n nvidia-gpu-operator get all -l app.kubernetes.io/name=console-plugin-nvidia-gpu

   Enable the plugin by running the following commands:

   # check if a plugins field is specified
   $ oc get consoles.operator.openshift.io cluster --output=jsonpath="{.spec.plugins}"

   # if not, then run the following to enable the plugin
   $ oc patch consoles.operator.openshift.io cluster --patch '{ "spec": { "plugins": ["console-plugin-nvidia-gpu"] } }' --type=merge

   # if yes, then run the following to enable the plugin
   $ oc patch consoles.operator.openshift.io cluster --patch '[{"op": "add", "path": "/spec/plugins/-", "value": "console-plugin-nvidia-gpu" }]' --type=json

   # add the required DCGM Exporter metrics ConfigMap to the existing NVIDIA operator ClusterPolicy CR
   $ oc patch clusterpolicies.nvidia.com gpu-cluster-policy --patch '{ "spec": { "dcgmExporter": { "config": { "name": "console-plugin-nvidia-gpu" } } } }' --type=merge


4. デプロイされたリソースを表示します。

   # oc -n nvidia-gpu-operator get all -l app.kubernetes.io/name=console-plugin-nvidia-gpu
   NAME                                            READY   STATUS    RESTARTS   AGE
   pod/console-plugin-nvidia-gpu-ff74f6687-kc69r   1/1     Running   0          16m

   NAME                                TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
   service/console-plugin-nvidia-gpu   ClusterIP   172.30.230.198   <none>        9443/TCP   16m

   NAME                                        READY   UP-TO-DATE   AVAILABLE   AGE
   deployment.apps/console-plugin-nvidia-gpu   1/1     1            1           16m

   NAME                                                  DESIRED   CURRENT   READY   AGE
   replicaset.apps/console-plugin-nvidia-gpu-ff74f6687   1         1         1       16m


NVIDIA GPU 管理ダッシュボードの使用

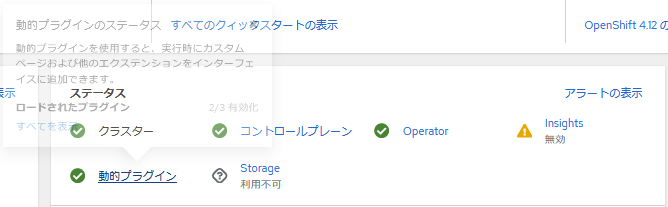

OpenShift Container Platform Web コンソールにログインし、Administrator パースペクティブにて、ホーム > 概要にて、動的プラグイン をクリックします。

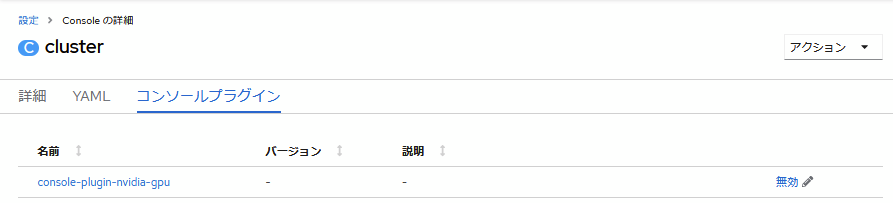

コンソールプラグインに無効状態の console-plugin-nvidia-gpu があります。これを 有効 にします。

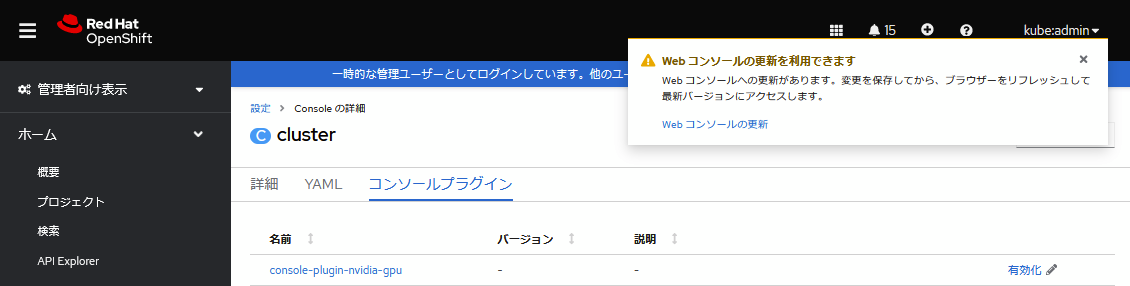

console-plugin-nvidia-gpu を有効にすると、「Webコンソールの更新を利用できます」のポップアップが表示されます。Web コンソールの更新 をクリックし、Web コンソールを更新します。

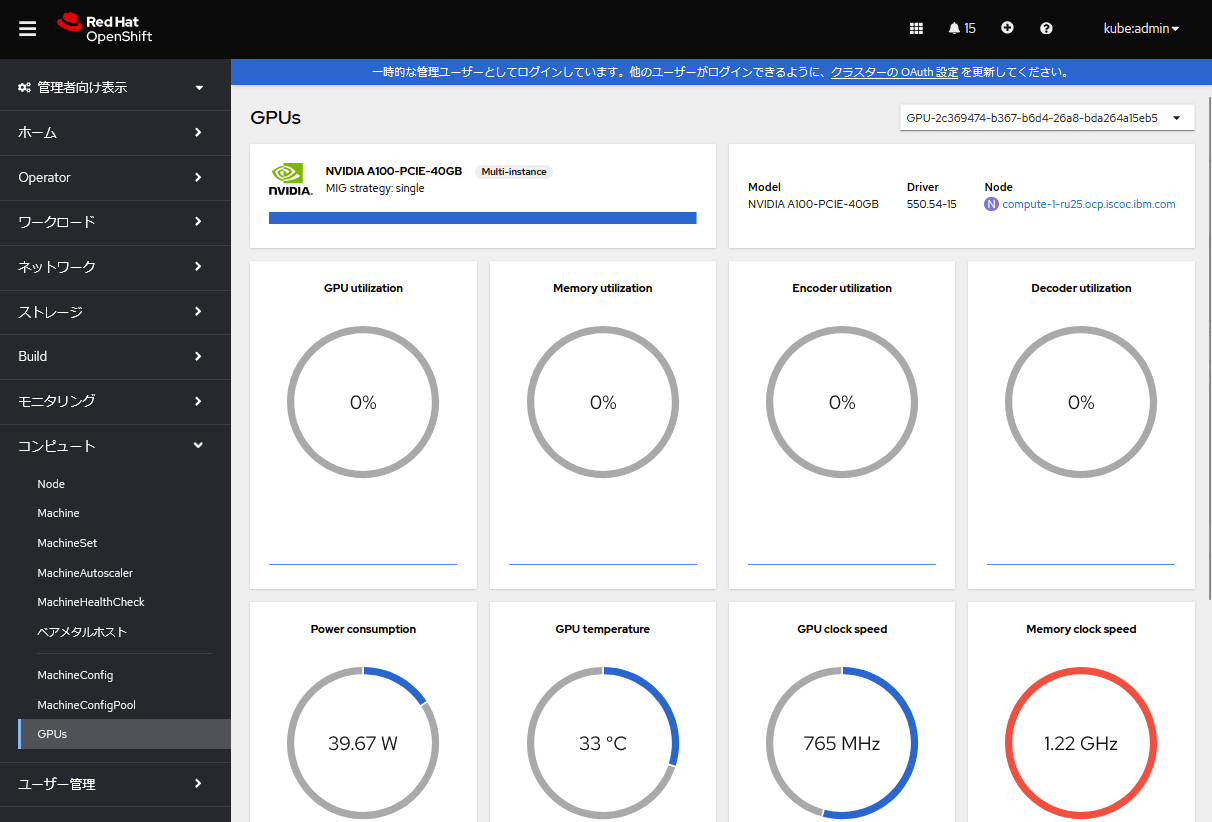

Web コンソールを更新すると、コンピュートに GPUs が追加されます。ここをクリックするとNVIDIA GPU 管理ダッシュボード にアクセスできます。

クラスター GPU の概要の表示

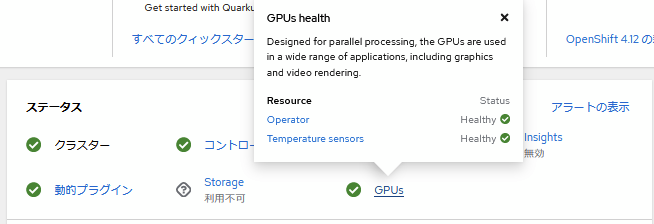

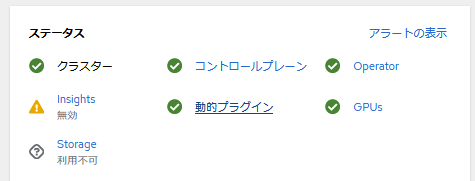

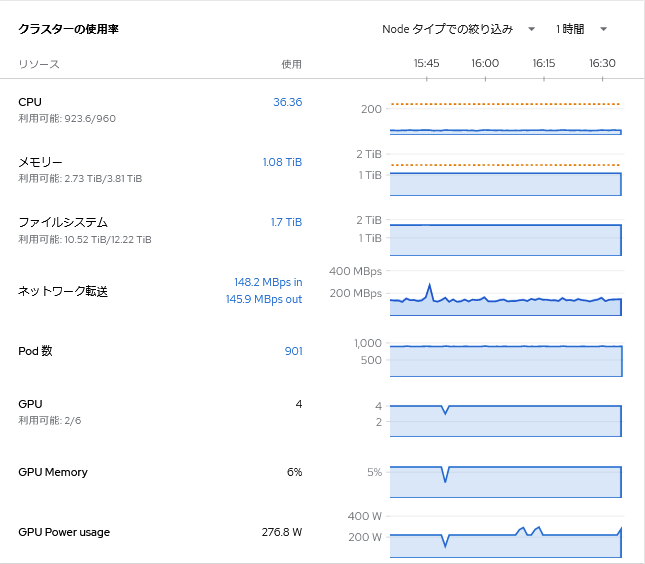

ホーム > 概要にて、GPUに関する次の情報を確認できるようになっています。
