【SwiftUI】範囲指定のスライダー

0
Posted at

はじめに

iOSアプリ「ニャンバープレイス」では、ルールに「カスタム」を選択し、配置パターンを「ランダム」にすると、空白セルの数を範囲指定のスライダーで調整できます。


標準ではこのようなスライダーが用意されていないようだったので、勉強がてら自分で作成することにしました。

要件

  • 範囲指定できるスライダーを実装する
  • 整数値のみをとる
  • 下限値と上限値を同じ値にすると"つまみ"が重なって操作しづらくなるため、下限値は上限値-1を最大値、上限値は下限値+1を最小値とする
  • 範囲は0から9までとするが、ニャンバープレイスではフリープランだと範囲は0〜3までに制限している。ただし、単純に最大値を3と9とで切り替えると、パッと見たときの印象が変わって都合が悪い。そのため、あくまで右端は9固定とし、実際に操作できる範囲にのみ制限を設ける(gif参照)

環境

Xcode 16.4
Swift 6
ニャンバープレイス 1.0.2

サンプルコード

※実際にアプリ内で動作しているコードとは異なります。

HomeView.swift
import SwiftUI

struct HomeView: View {
    @State var lower = 0
    @State var upper = 1

    var body: some View {
        NavigationStack {
            List {
                Section {
                    HStack {
                        Image(systemName: "square.grid.3x3.fill")
                            .resizable()
                            .scaledToFit()
                            .foregroundColor(Color.secondary)
                            .frame(width: 24, height: 24)

                        VStack {
                            Text("\(lower) 〜 \(upper)")
                                .monospacedDigit()
                                .foregroundColor(Color.secondary)

                            RangeSliderView(
                                lower: $lower,
                                upper: $upper,
                                minValue: 0,
                                maxValue: 3,
                                scaleLowerLimit: 0,
                                scaleUpperLimit: 9,
                            )
                        }

                        Image(systemName: "square.grid.3x3")
                            .resizable()
                            .scaledToFit()
                            .foregroundColor(Color.secondary)
                            .frame(width: 24, height: 24)
                    }
                    .padding(.vertical)
                } header: {
                    Text("header")
                } footer: {
                    Text("footer")
                }
            }
            .listStyle(GroupedListStyle())
            .navigationTitle("スライダー")
            .navigationBarTitleDisplayMode(.inline)
        }
    }
}

#Preview {
    HomeView()
}
RangeSliderView.swift
import SwiftUI

struct RangeSliderView: View {
    @Binding var lower: Int // 下限
    @Binding var upper: Int // 上限
    let minValue: Int // 操作できる下限
    let maxValue: Int // 操作できる上限
    let scaleLowerLimit: Int // 表示する下限
    let scaleUpperLimit: Int // 表示する上限

    var body: some View {
        GeometryReader { geometry in
            let sliderWidth = geometry.size.width
            let stepWidth = sliderWidth / CGFloat(scaleUpperLimit - scaleLowerLimit)

            ZStack(alignment: .leading) {
                // 全体のバー
                Rectangle()
                    .fill(Color.gray)
                    .frame(height: 4)

                // 選択された範囲のバー
                Rectangle()
                    .fill(Color.blue)
                    .frame(
                        width: CGFloat(upper - lower) * stepWidth,
                        height: 4,
                    )
                    .offset(x: CGFloat(lower - minValue) * stepWidth)

                // Lower thumb
                Circle()
                    .fill(Color.white)
                    .frame(width: 24, height: 24)
                    .offset(x: CGFloat(lower - minValue) * stepWidth - 12)
                    .shadow(radius: 2)
                    .gesture(
                        DragGesture()
                            .onChanged { value in
                                let position = value.location.x
                                let newStep = Int((position / stepWidth).rounded())
                                let clamped = max(minValue, min(newStep, upper - 1))
                                lower = clamped
                            }
                    )

                // Upper thumb
                Circle()
                    .fill(Color.white)
                    .frame(width: 24, height: 24)
                    .offset(x: CGFloat(upper - minValue) * stepWidth - 12)
                    .shadow(radius: 2)
                    .gesture(
                        DragGesture()
                            .onChanged { value in
                                let position = value.location.x
                                let newStep = Int((position / stepWidth).rounded())
                                let clamped = min(maxValue, max(newStep, lower + 1))
                                upper = clamped
                            }
                    )
            }
        }
        .padding(.horizontal)
    }
}

#Preview {
    @Previewable @State var lower = 0
    @Previewable @State var upper = 1

    RangeSliderView(
        lower: $lower,
        upper: $upper,
        minValue: 0,
        maxValue: 3,
        scaleLowerLimit: 0,
        scaleUpperLimit: 9,
    )
}


コード解説

VStack以外は割愛します

HomeView.swift
    VStack {
        Text("\(lower) 〜 \(upper)")
            .monospacedDigit()
            .foregroundColor(Color.secondary)

        RangeSliderView(
            lower: $lower,
            upper: $upper,
            minValue: 0,
            maxValue: 3,
            scaleLowerLimit: 0,
            scaleUpperLimit: 9,
        )
    }

Text()はわかりやすく表示しているだけです。

RangeSliderView()に渡す引数について説明します。
lowerとupperには変更する値を渡します。
minValueに操作できる下限値、maxValueに操作できる上限値を渡します。
フリープラン想定でmaxValue = 3とします。
scaleLowerLimitは表示する下限値、scaleUpperLimitは表示する上限値を渡します。

RangeSliderView.swift(1)
        GeometryReader { geometry in
            let sliderWidth = geometry.size.width
            let stepWidth = sliderWidth / CGFloat(scaleUpperLimit - scaleLowerLimit)
        }

画面全体の幅を元にスライダーの幅を設定します。
スライダーの幅を分割して、ステップ幅を設定します。

RangeSliderView.swift(2)
    // 全体のバー
    Rectangle()
        .fill(Color.gray)
        .frame(height: 4)

全体のバーです。
標準のスライダーに合わせてグレーとします。

RangeSliderView.swift(3)
    // 選択された範囲のバー
    Rectangle()
        .fill(Color.blue)
        .frame(
            width: CGFloat(upper - lower) * stepWidth,
            height: 4,
        )
        .offset(x: CGFloat(lower - minValue) * stepWidth)

選択された範囲のバーです。
upperとlowerの差 * ステップ幅の分だけ青く表示します。
offset()を使用して、青く表示する範囲を右にずらします。

RangeSliderView.swift(4)
    // Lower thumb
    Circle()
        .fill(Color.white)
        .frame(width: 24, height: 24)
        .offset(x: CGFloat(lower - minValue) * stepWidth - 12)
        .shadow(radius: 2)
        .gesture(
            DragGesture()
                .onChanged { value in
                    let position = value.location.x
                    let newStep = Int((position / stepWidth).rounded())
                    let clamped = max(minValue, min(newStep, upper - 1))
                    lower = clamped
                }
        )

標準のスライダーに寄せてCircle()を表示します。
offset()の中の-12は、Circle()の中央をスライダーの整数値に合わせるため指定しています。

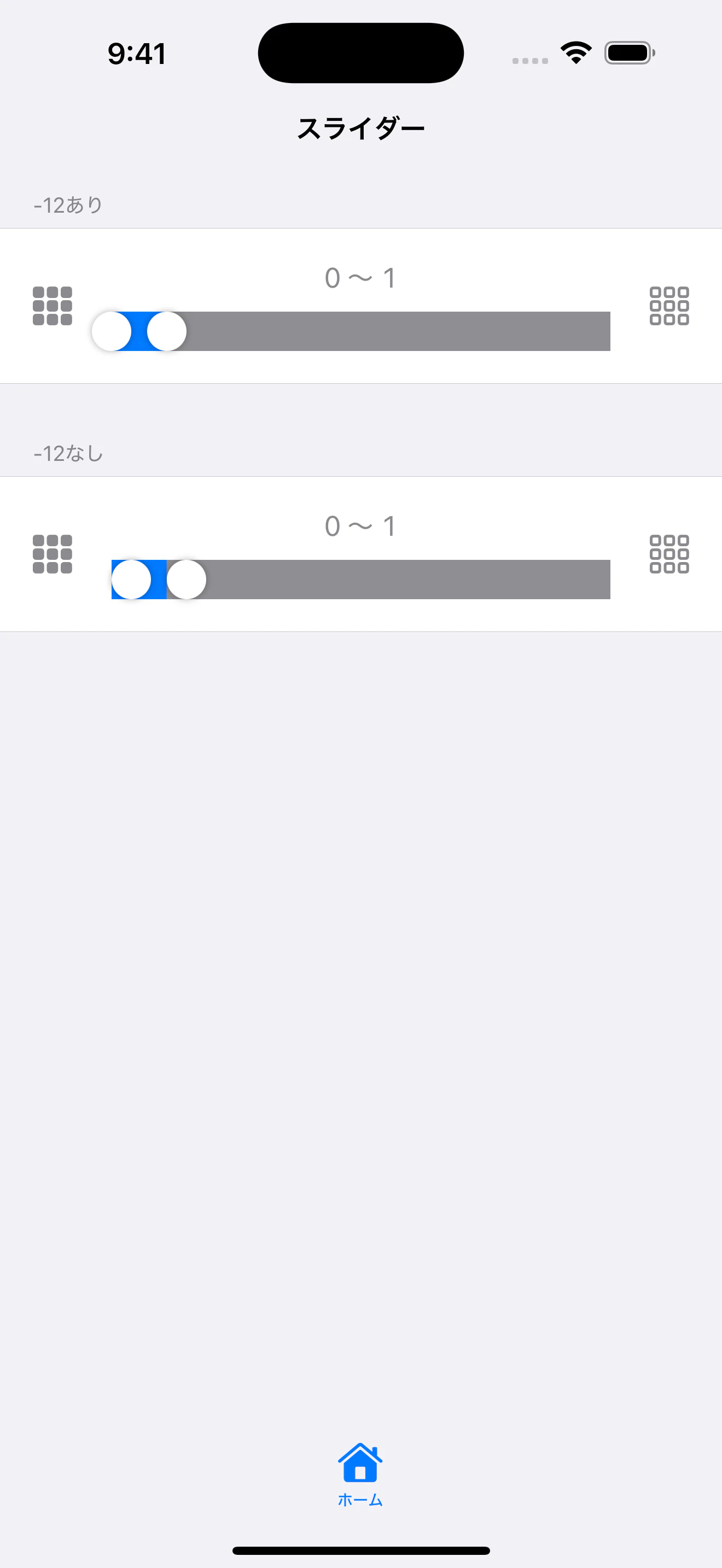

画像で見るとわかりやすいです。見やすいようにスライダー部分を太くします。

-12ありの方が直感的と思います。

.gesture()とDragGesture().onchangedを使用して、スライダーを操作したときに値を書き換えます。
座標位置とステップ幅から値を取得し、rounded()によって最も近い整数値に補正します。
lowerはupper - 1を超えないような処理も入れて、その値を最終的なlowerとして設定します。

RangeSliderView.swift(5)
    // Upper thumb
    Circle()
        .fill(Color.white)
        .frame(width: 24, height: 24)
        .offset(x: CGFloat(upper - minValue) * stepWidth - 12)
        .shadow(radius: 2)
        .gesture(
            DragGesture()
                .onChanged { value in
                    let position = value.location.x
                    let newStep = Int((position / stepWidth).rounded())
                    let clamped = min(maxValue, max(newStep, lower + 1))
                    upper = clamped
                }
        )

やっていることはLower thumbと同様のため、説明は省略します。

備考

  • ニャンバープレイスにおける配置パターン：ランダムでのブロック内の空白セルの数には偏りがあります
    • 完全にランダムに空白セルを選択しているためで、0や9が選ばれる可能性は低いです
    • 具体的には、空白セルの数に0〜9を指定したとき、0が選ばれる確率は1/512なのに対し、4が選ばれる確率は126/512です
