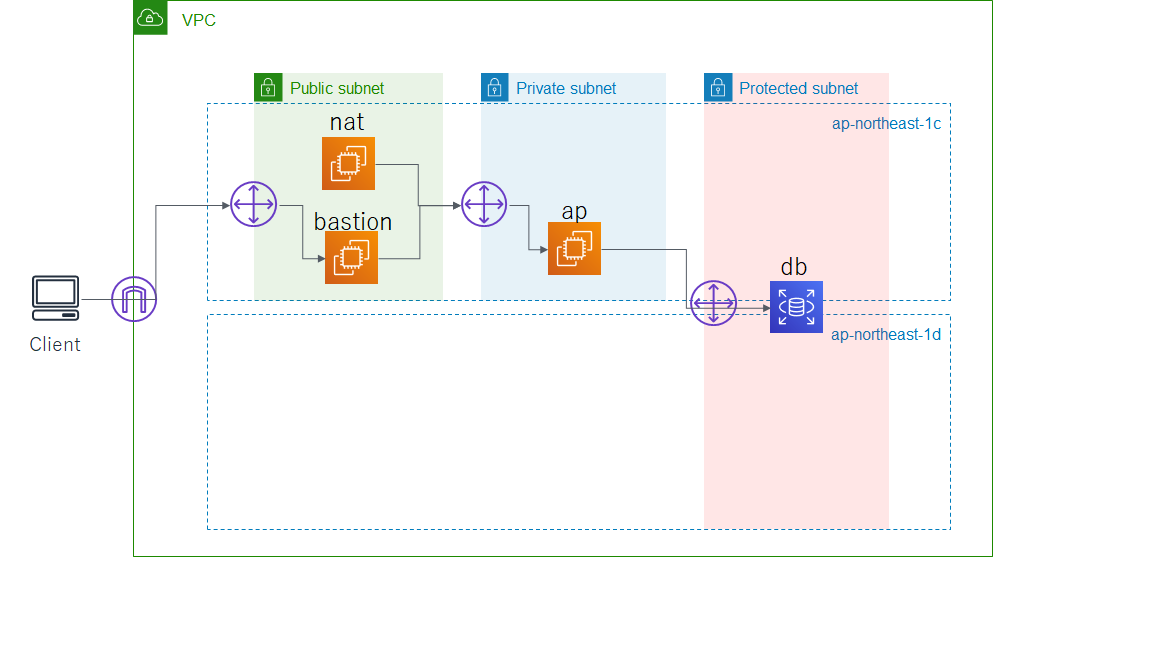

3階層（public,private,protected）のNWを構築したときのメモです。
#ここがハマるので注意！
###nat-instance
- nat専用amiがあるのでそれを利用すること（amzn-ami-vpc-nat-hvm-yy.mm.dd-x86_64-ebs ）
- nat作成後に送信元IPチェックを無効化すること（https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/VPC_NAT_Instance.html
）
###chmod
- basiton→privateへ接続するとき。bastionにおいた秘密鍵はchmod600しておく
###mutli-AZ
- rds配置予定のsubnetは、2zone用意必須！（auroraは構築時にstorageの領域がmultiazとなるため、事前に2az用意しておかないと構築できない。）
#３階層つくる手順
###1.vpc作成
| name | parameter |
|---|---|
| vpc-handson | 10.0.0.0/16 |
###2.subnet作成
・250前後で広めにとる
| name | parameter | 利用可能アドレス(IPv4) |
|---|---|---|
| sn-handson-pub | 10.0.1.0/24 | 249 |
| sn-handson-pri | 10.0.10.0/24 | 250 |
| sn-handson-pro-1c | 10.0.100.0/24 | 251 |
| sn-handson-pro-1d | 10.0.200.0/24 | 251 |
###3.igw作成
・作成しVPCにアタッチする
| name | parameter | attachfor |
|---|---|---|
| igw-handson | N/A | vpc-handson |
###4.routetable作成
・サブネットごとに作成し、各サブネットへ関連付ける
・pubのみ、igwを関連付けさせる
| name | サブネットの関連付け | ルート |
|---|---|---|
| rtb-handson-pub | sn-handson-pub | local , 0.0.0.0/0;igw |
| rtb-handson-pri | sn-handson-pri | local |
| rtb-handson-pro | sn-handson-pro-1c | local |
| rtb-handson-pro | sn-handson-pub-1d | local |
###5.sg作成
・目的ごとに作成する
・今回は各サブネットごとに用意した
・priはpubから、proはpriからのインバウンドルールを追加（すべてのTCP,許可したいSG）
・localからssh接続するため、すべてのsgにインバウンドルールを追加（ssh,20,マイIP）
| name | インバウンドルール1 | インバウンドルール2 |
|---|---|---|
| sg-handson-pub | ssh ; 22 ; fromマイIP | |
| sg-handson-pri | ssh ; 22 ; fromマイIP | すべてのTCP ; from sg-handson-pub |
| sg-handson-pro | ssh ; 22 ; fromマイIP | すべてのTCP ; from sg-handson-pri |
###6.instance作成
・まずはPrivateまでの通信経路確保のために３つつくる
・natはnat専用amiがあるのでそれを利用すること
・削除保護有効化しておくと尚よし～
| name | ami | type | subnet | sg |
|---|---|---|---|---|
| handson-nat | nat専用 | t2.micro | sn-handson-pub | sg-handson-pub |
| handson-bastion | amazonlinux | t2.micro | sn-handson-pub | sg-handson-pub |
| handson-pri | amazonlinux | t2.micro | sn-handson-pub | sg-handson-pri |
※t3.microのほうがスペックいいので、実環境ではt3利用がおススメ。
###7.eip作成とアタッチ
・bastion,nat用にeipを作成する
・bastion,natに関連付けさせる
⇒起動停止後もIP固定できるため運用上の利便性よい
| name | IP | 関連付け |
|---|---|---|
| eip-handson-bastion | 自動割当て | handson-bastion |
| eip-handson-nat | 自動割当て | handson-nat |
###8.nat設定
・natインスタンスにて、送信元IPチェックを無効化する
-natとして機能させるためIPチェックしないように設定する必要がある
・private用のrtbにて、natのeipを関連付ける
| name | サブネットの関連付け | ルート |
|---|---|---|
| rtb-handson-pri | sn-handson-pri | 0.0.0.0/0 ; eip-xxxxxxxx |
#接続してみる
###1.bastion接続
・windowsPCからはteratermなど利用
・bastionのIPを指定
・ユーザ名：ec2-user
秘密鍵：kp-handson
###2.bastionへKPのインポート
・KPインポートする
・ファイルはchmod600しておくこと
###3.private領域のec2へ接続
ssh -i /home/ec2-user/kp-vpc-handson.pem ec2-user@ip-10-0-10-230.ap-northeast-1.compute.internal
#END
質問等あればコメントください。
GUI付きの手順はのちほどUpするかもです～。
