【初心者プログラマー】SaveData開発日記 #5 ER図を考えよう】

前回のあらすじ

---

このアプリを作る上で無くてはならない、
データの関係性について考えていきます。

これ、ER図といって
ER図（Entity Relationship Diagram）
実体x関係性x図　です。その名の通りデータの関係性を表したものです。

こんなやつ

Draw.ioで作っていくよ

ER図を書く方法はたくさんあるのですが、
今回はしっかりと自分で書けるように
Draw.ioという無料アプリを使ってみます。

要素を満たすカラム名を決めていくでおじゃ

先に画面遷移図を見つつカラム名、やることに対して
必要そうなのをリストアップしていくよ

USERS（ユーザー個人の基本情報)

カラム名	型	説明	備考
id	int PK	ユーザー ID	主キー
email	string	メールアドレス	ログイン認証用 / UNIQUE
name	string	表示名	主人公の名前
birthday	string	生年月日	例：1985-01-23
gender	string	性別	任意入力
encrypted_password	string	暗号化されたパスワード	認証
created_id	datetime	作成日時
updated_id	datetime	更新日時

STATUSES（ユーザー個人の詳細情報）

カラム名	型	説明	備考
id	int PK	ID	主キー
user_id	int FK	ユーザー ID	users.id へ外部キー
like_gamehard	string	好きなゲームハード	例：PS2 / Switch
like_gametype	string	好きなゲームジャンル	例：RPG / ACT
own_title	string	称号	自由記述 　侍より馬の骨とか
self_introduce	text	自己紹介	自由文 ３行くらい想定
salt	string	ソルト（認証補助）	認証実装次第で不要可能
role	int	ユーザー権限	例：admin=1 / user=0
created_id	datetime	作成日時
updated_id	datetime	更新日時

GAMES（登録しているゲーム）

カラム名	型	説明	備考
id	int PK	ID	主キー
title	string	登録ゲームタイトル	例：アクトレイザー
hardware	string	登録ハード	例：SFC / PS2
type	string	ジャンル	例：RPG / ACT
recommend	string	おすすめ度	５段階評価
difficulty	string	難易度	５段階評価
memo	text	ゲームの思い出	自由記述
created_id	datetime	作成日時
updated_id	datetime	更新日時

BOARDS（年表単位のコンテナ）

カラム名	型	説明	備考
id	int PK	ID	主キー
user_id	int FK	ユーザー ID	ユーザーを引っ張ってくる
game_id	int FK	ゲーム ID	ゲーム引っ張ってくる
event_id	int FK	イベント ID	イベントごとを引っ張ってくる
created_id	datetime	作成日時
updated_id	datetime	更新日時

BOARDS_GAMES（年表とゲームを結ぶ中間テーブル）

カラム名	型	説明	備考
id	int PK	ID	主キー
board_id	int FK	年表 ID	boardのデータ引っ張る用
game_id	int FK	ゲーム ID	gamesのデータ引っ張る用

EVENTS (イベントの登録)

カラム名	型	説明	備考
id	int PK	ID	主キー
title	string	イベント内容	例：ゲームボーイ 発売
event_year	datetime	イベント年	例：1989年
event_type	string	イベントタイプ	例：歴史

BOARDS_EVENTS（年表とイベントをつなぐ中間テーブル）

カラム名	型	説明	備考
id	int PK	ID	主キー
board_id	int FK	年表 ID	年表に渡すためのやーつ
event_id	int FK	イベント ID	イベントを持ってくるためのやーつ

中間テーブルに関してこんなの作りました。

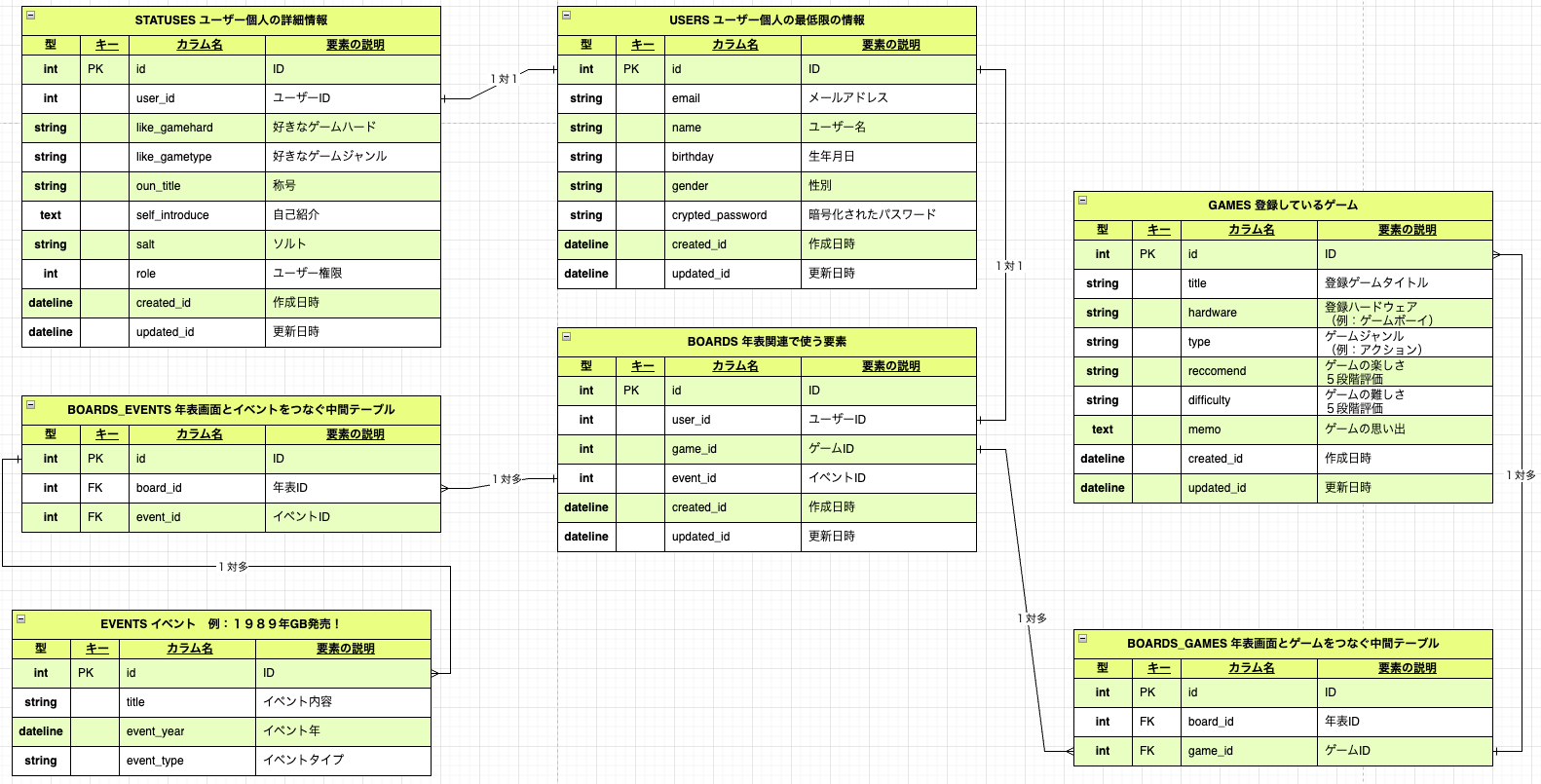

そんなこんなでできました。

お互いお手手を繋いだら完成

爽やかなカラーリングにしてみました。
あとは各カラムの説明を入れることでわかりやすくしました。
