はじめに
最近知ったSubstanceDesingerの便利機能『UVの形に合わせてある程度シームレス化させる』をメモがてら記事にしました。
今回使用しているデータも添付していますので、参考にしてみてください。
では、さっそく
データ：https://medianky.booth.pm/items/7678003
なぜUVの形に合わせてシームレス化が必要なのか

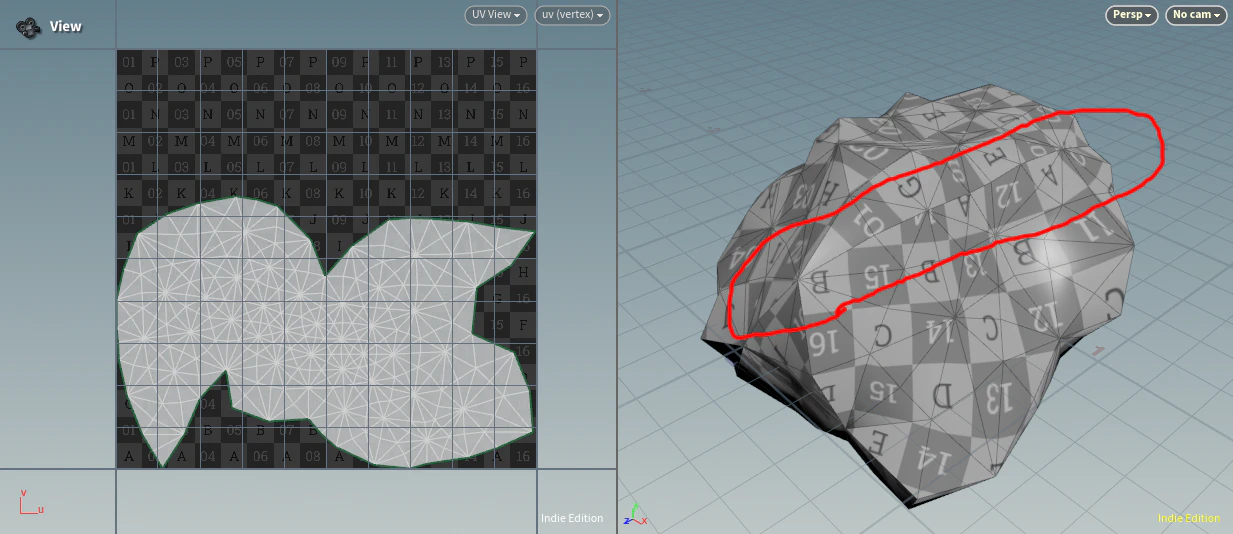

正方形じゃないUVは、テクスチャの切れ目ができてしまう。

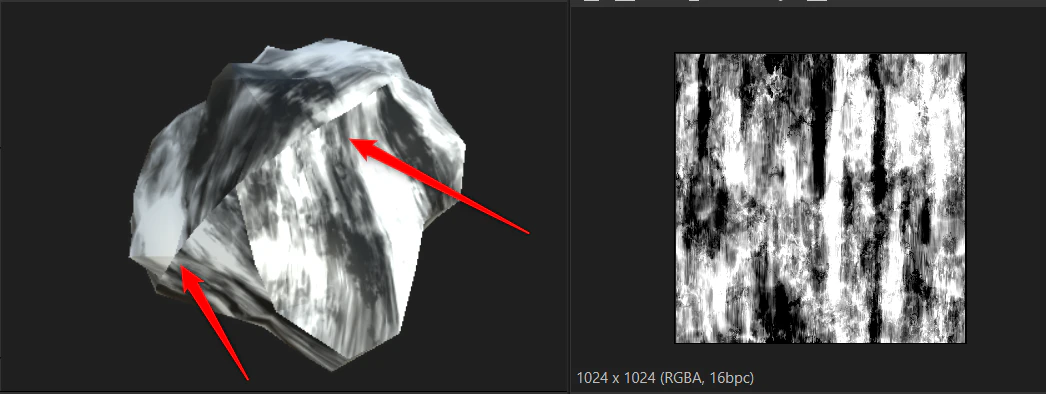

SubstanceDesignerで作成したテクスチャをそのまま貼ると、あきらかな切れ目ができる。
この問題を解決する方法として、

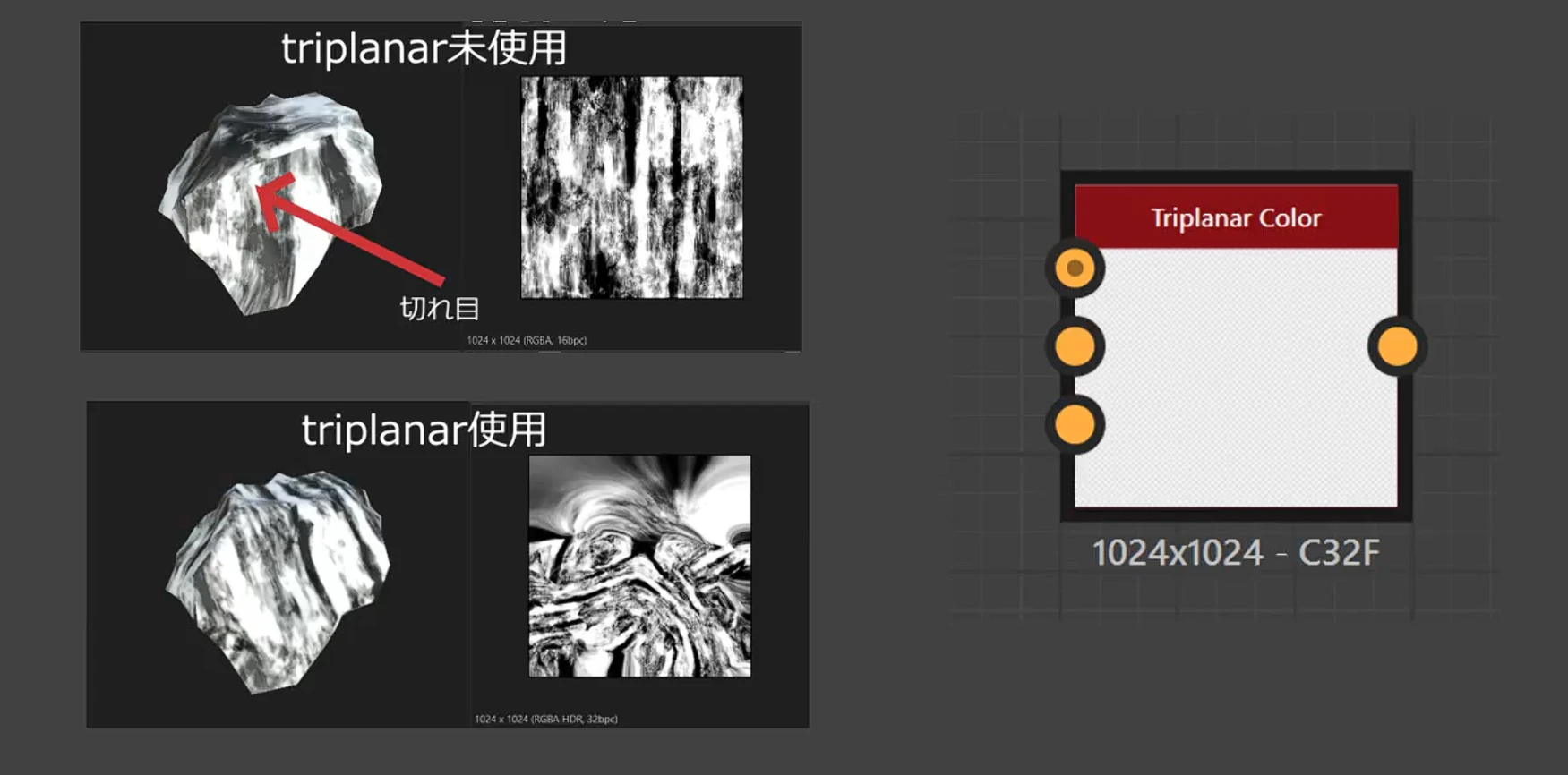

triplanarノードを使用するとある程度切れ目を隠しつつシームレス化ができる。
triplanarの使い方

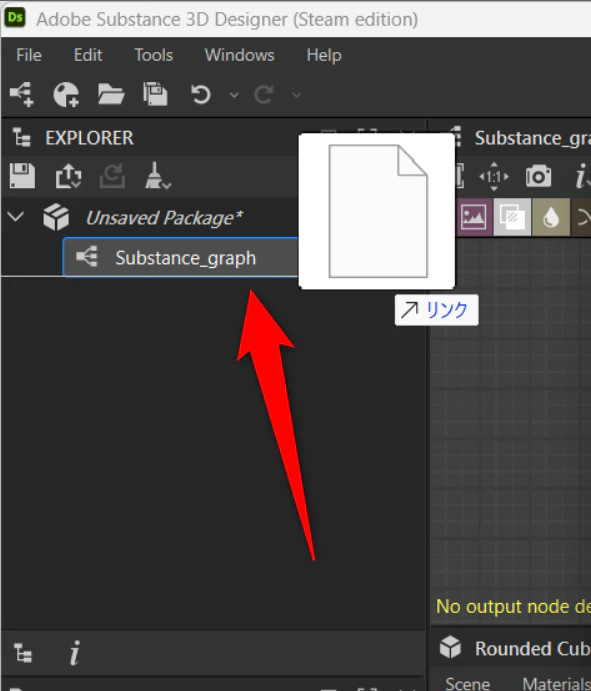

使用したいモデルをドラック&ドロップ
かなりギリギリの所（グラフの真下）にドラック&ドロップしないと、↗リンクのアイコンが出てこないので注意

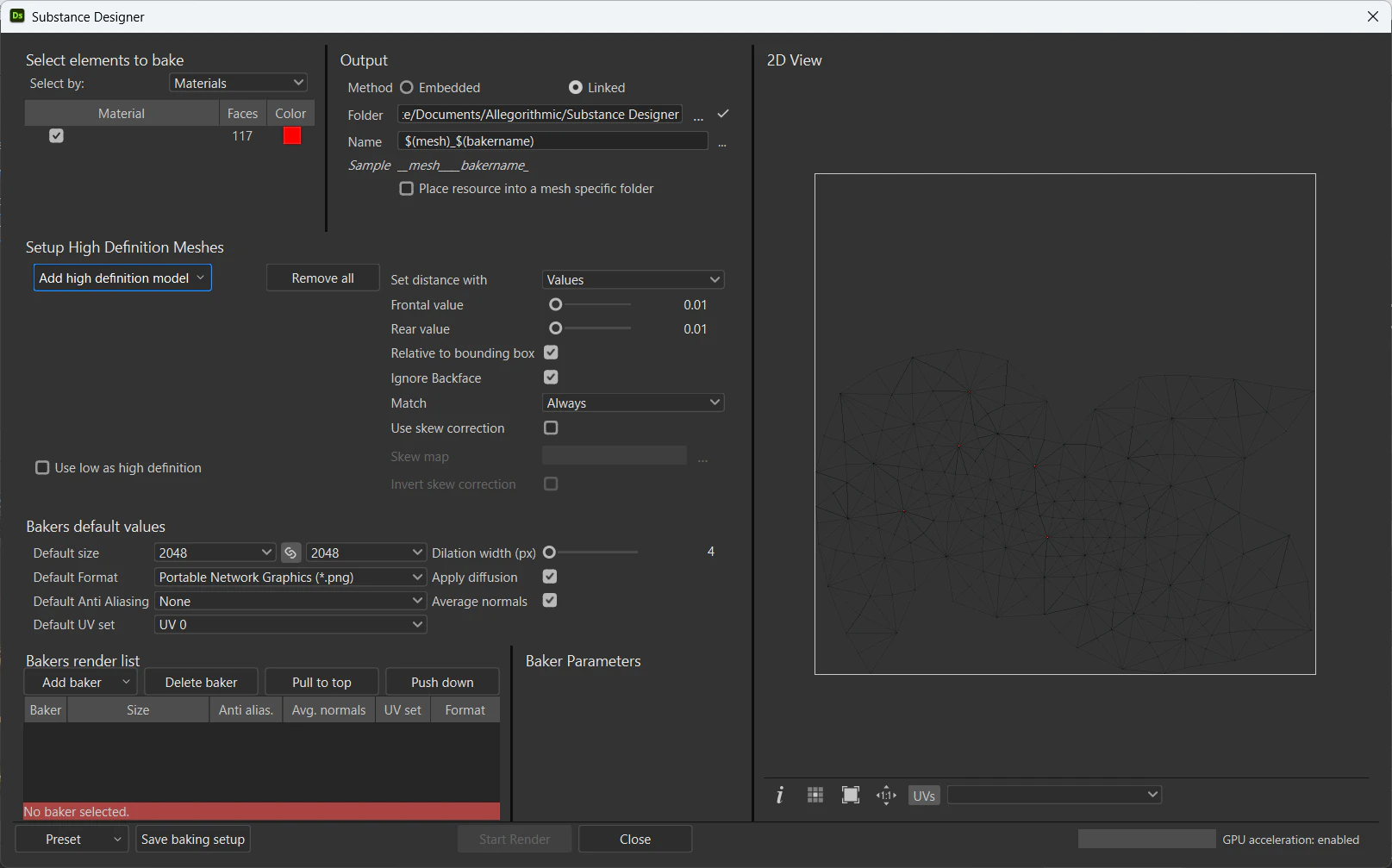

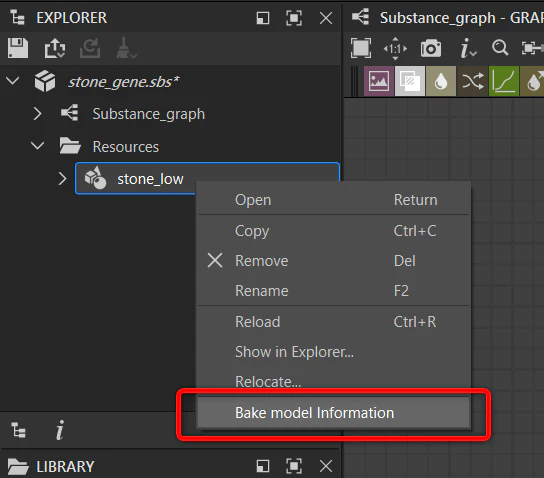

インポートしたモデルを右クリックして、「Bake model information」を開く。

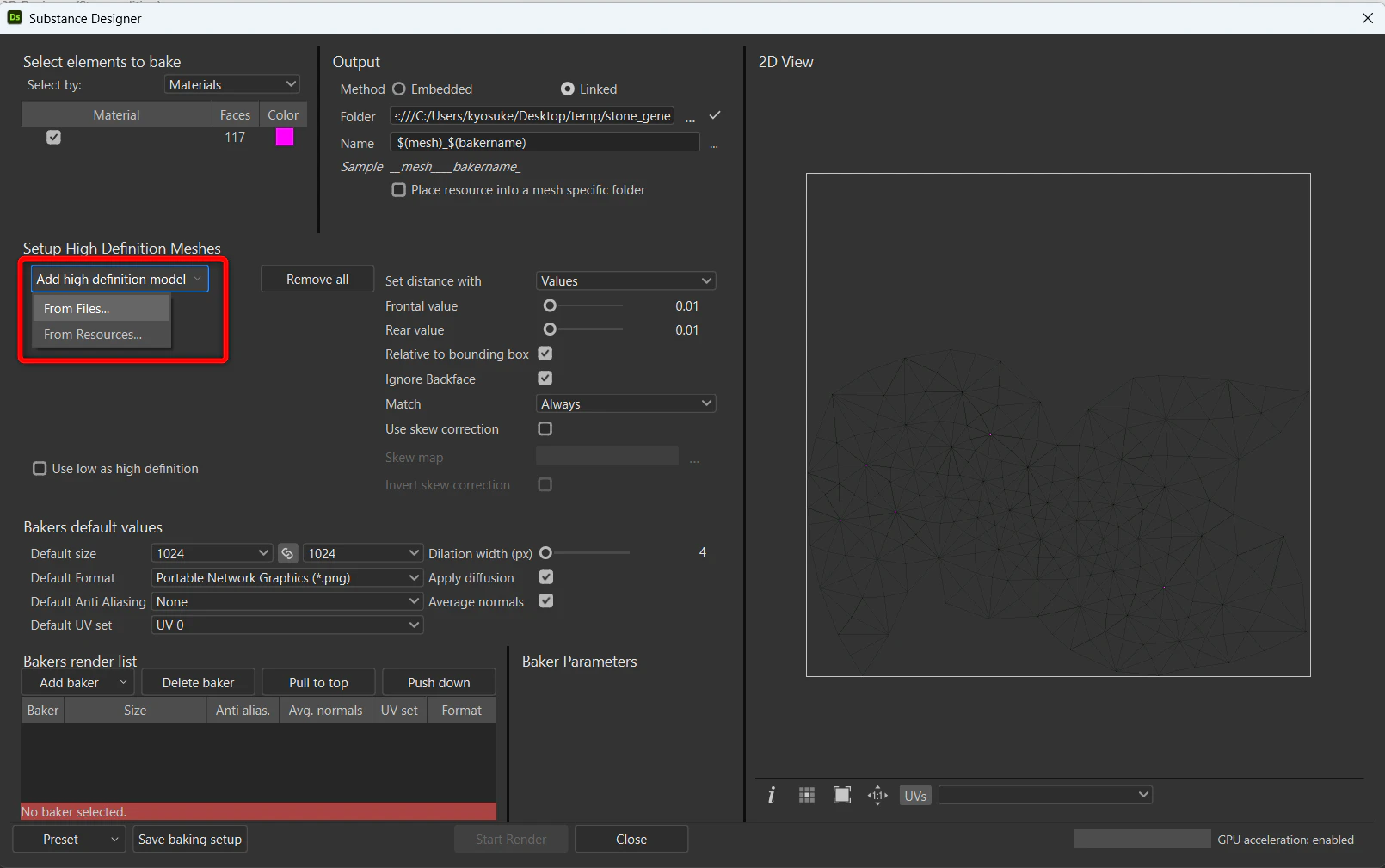

Add high definition modelタブで使用したいモデルを読み込む

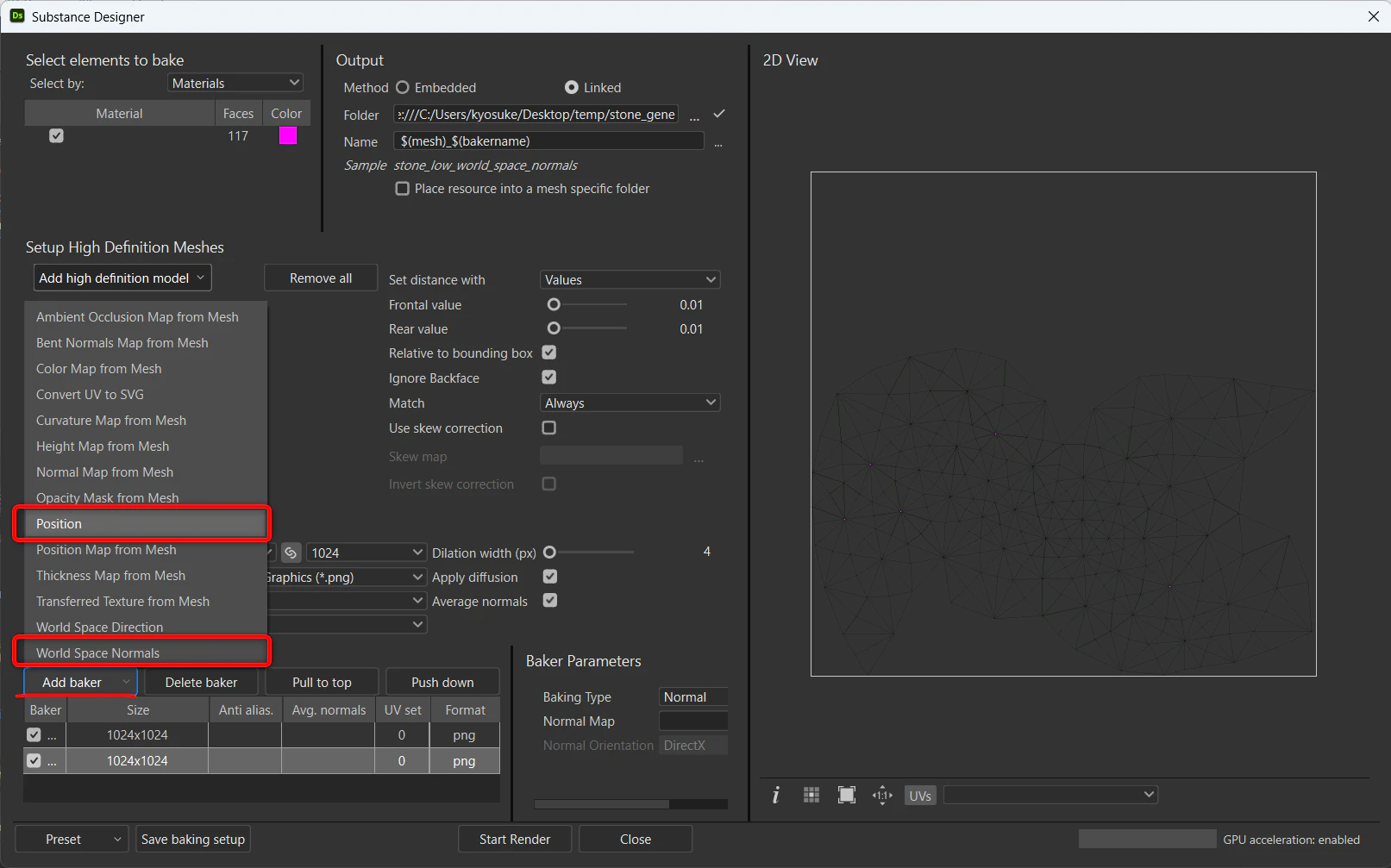

Add bakerタブからPositionとWorld Space Normalsを追加

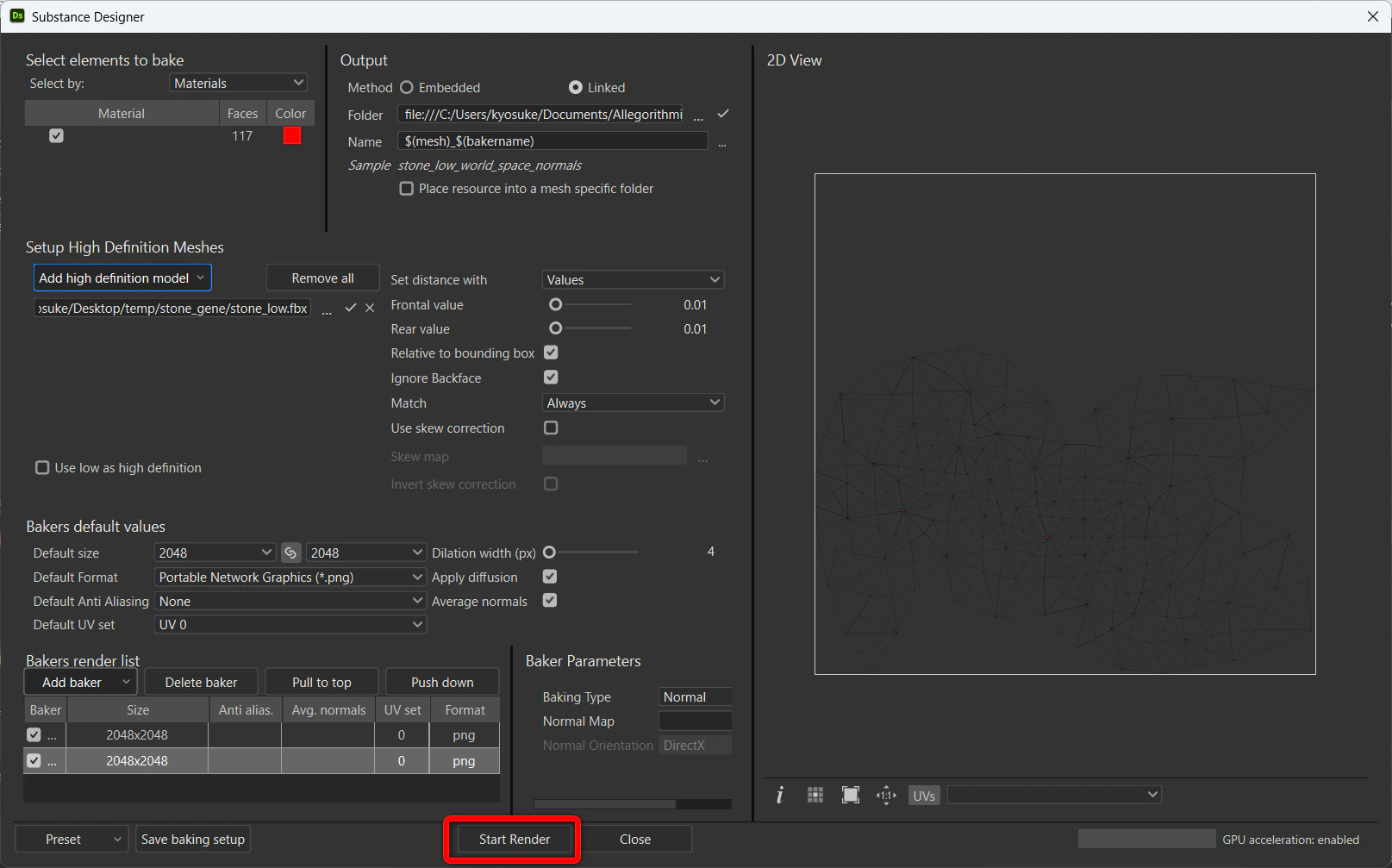

Start RenderでPositionとWorld Space Normalsを書き出す

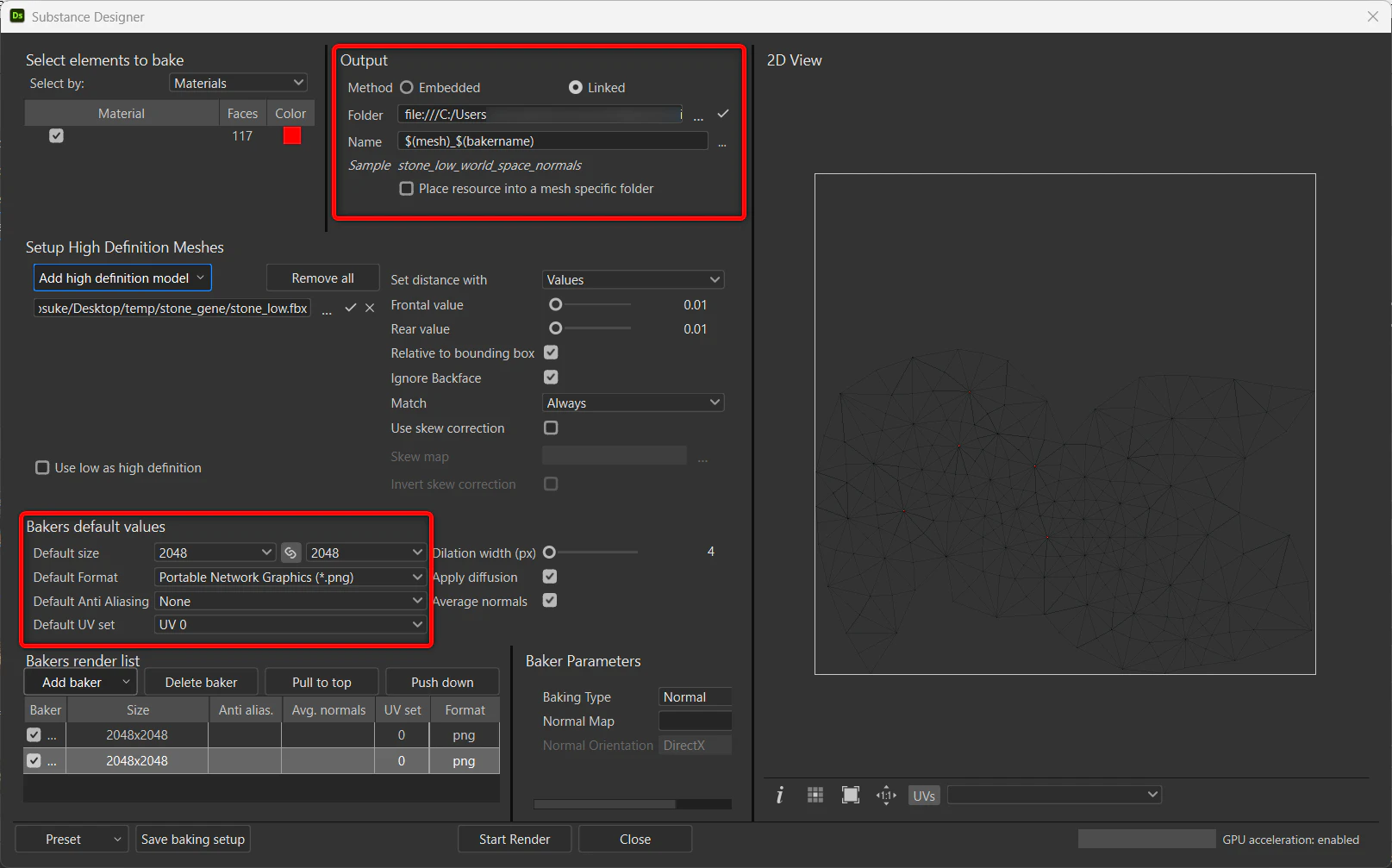

Output や Bakers default values で解像度や書き出し先を指定できる。

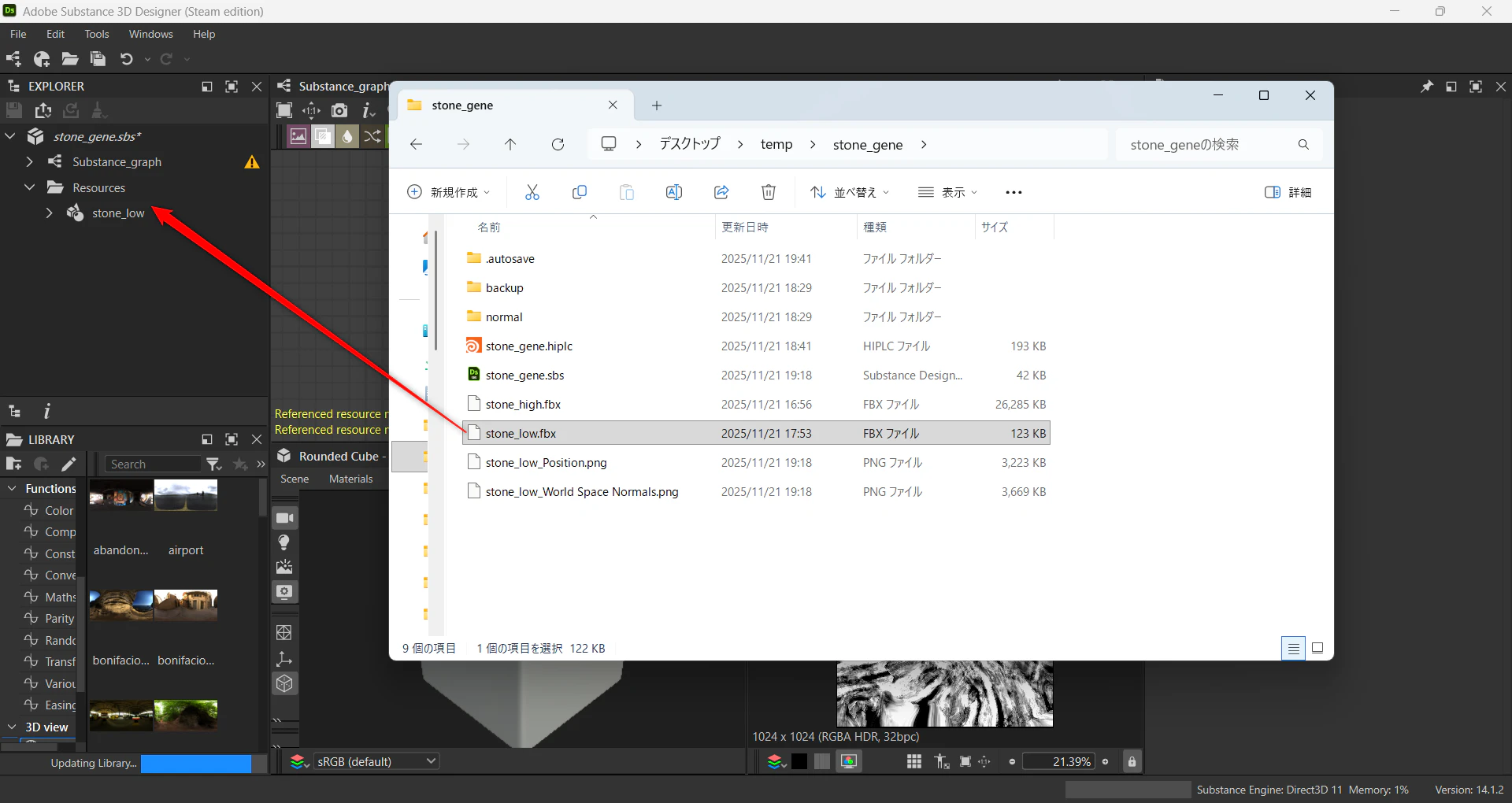

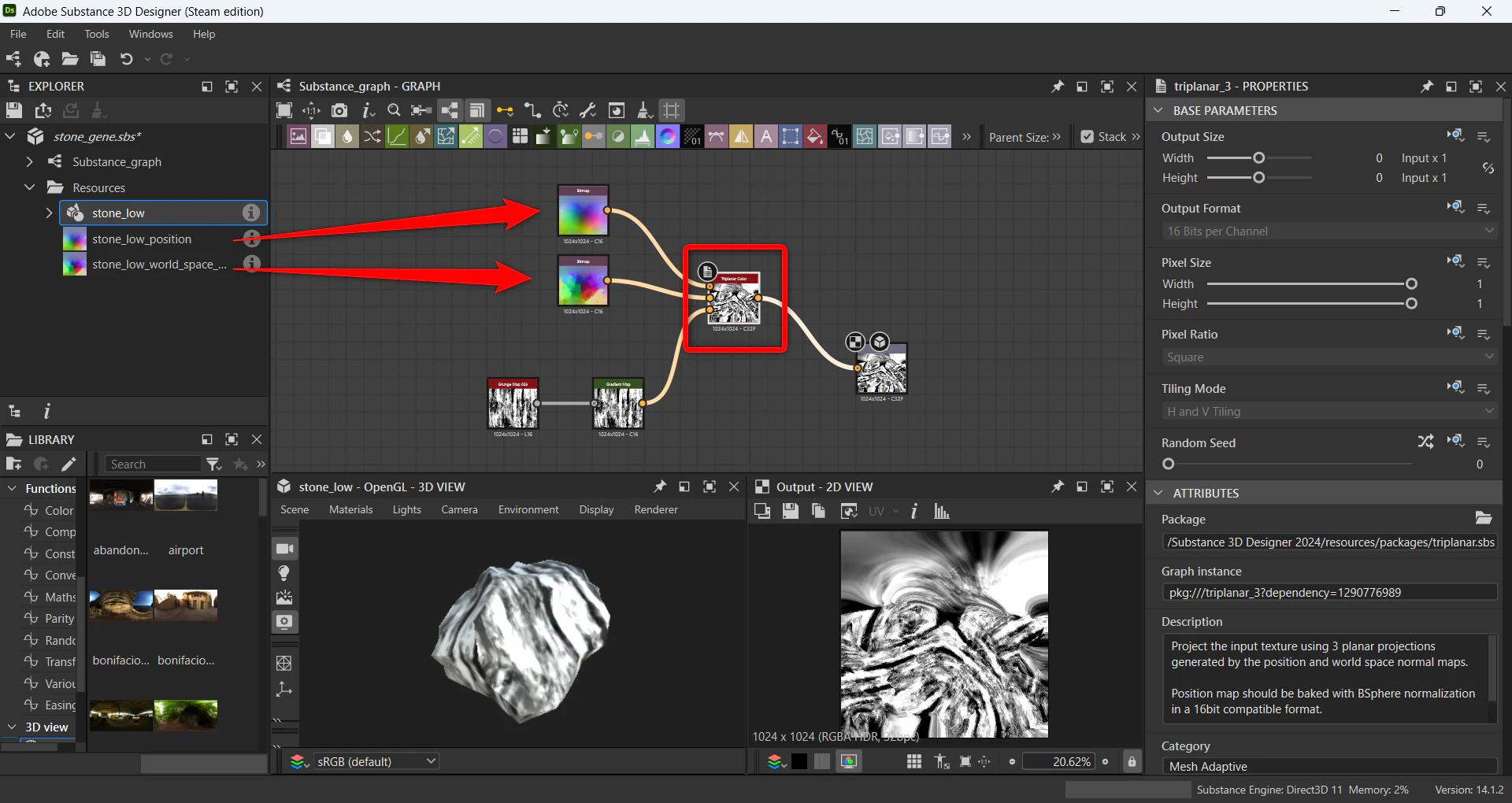

ResourcesにPositionとWorld Space Normalsテクスチャが書き出されるので、それぞれをドラック&ドロップでtriplanarにつなぐ。
triplanarの入力先は、「上がpoition」「真ん中がWorld Space Normals」「下が適用したいテクスチャ」となっている

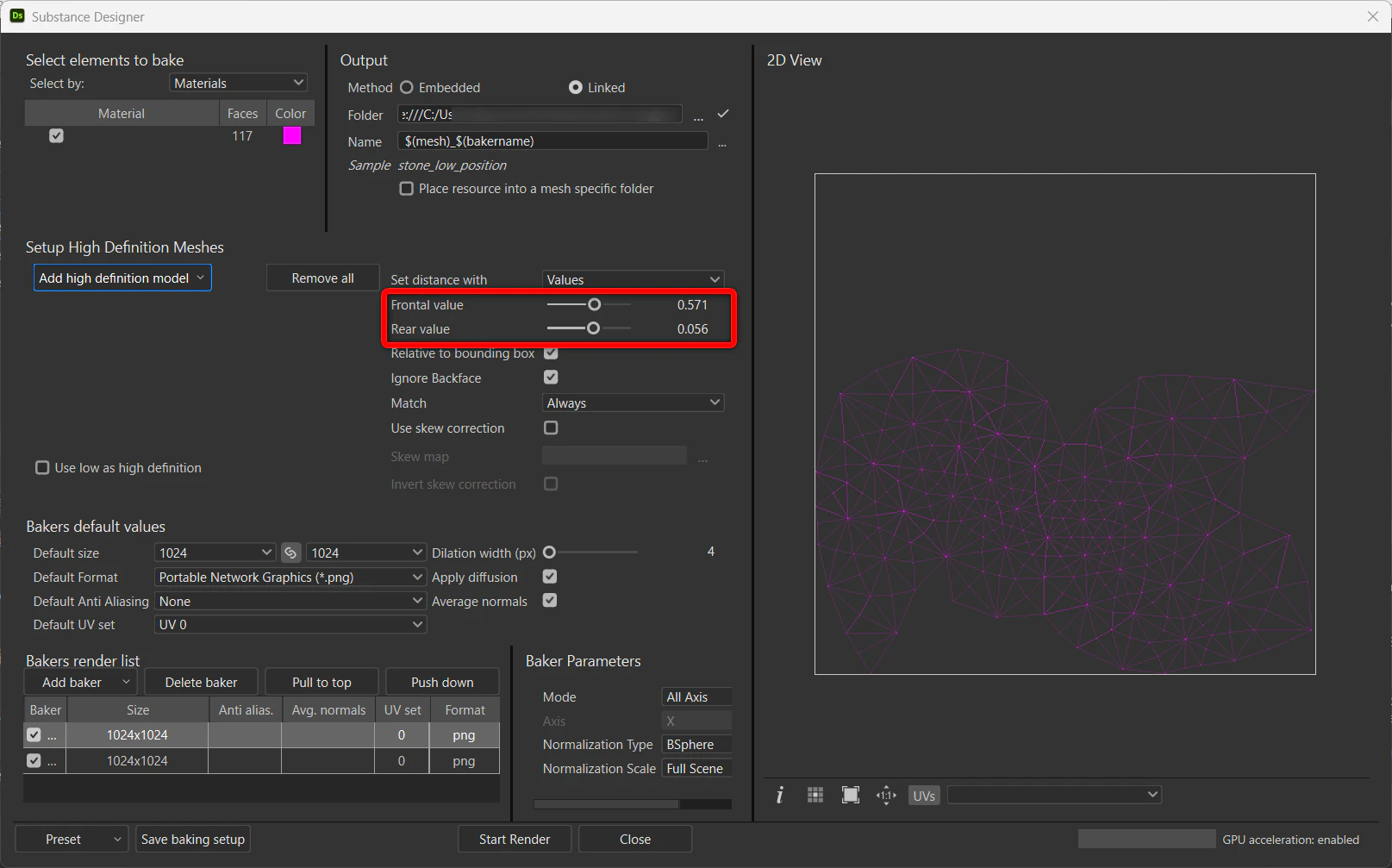

うまくシームレス化されないときは、書き出すときにFrontal valueやRear valueを調整してみてください。

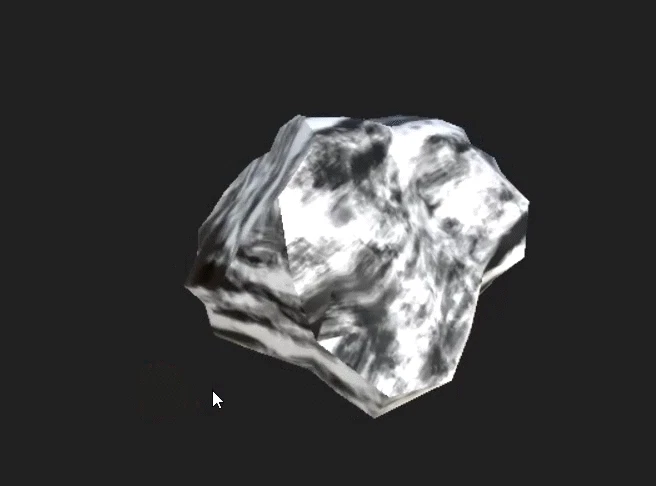

そうすると、ある程度シームレス化される
おわりに
以上、最近知った機能でした。
ちなみに同じ感じでハイポリモデルのベイクなどもできます。
