Houdini HDA開発入門：PythonでKey-Value Dictionaryを自動生成し、外部モジュールをPythonModule経由で連携する

Last updated at 2025-12-14Posted at 2025-12-14

今回のゴール

HDA で使う 外部 Python モジュール を、安全にリロードしながら開発できるようにする
Detail の dict 型アトリビュート から、自動で Key-Value Dictionary パラメータ を生成・削除できるようにする

最終的には、

HDA 生成時に自動で Key-Value Dictionary パラメータが追加される
辞書型アトリビュートを更新したら、ボタン 1 つでパラメータ側に反映できる

というワークフローを目指します。
(コードの更新をするたびPython Moduleにコピペするが面倒なのでなんとかしたい)

今回特に紹介したいPythonコード

全てのdetailアトリビュート名を取得

ポイント: intrinsicValue は他にもいろいろ取得できる。

全てのpointグループなど　とても便利です。

attr_name_list :list[str] = geo.intrinsicValue('globalattributes')

Key-Value-Dictionaryのパラメータ作成

DataParmTemplate作成後に

setDataParmType(hou.dataParmType.KeyValueDictionary)のメソッドで指定します。

data_parm = hou.DataParmTemplate(
                name=parm_name,
                label=label,
                num_components=1,
            )
data_parm.setDataParmType(hou.dataParmType.KeyValueDictionary)

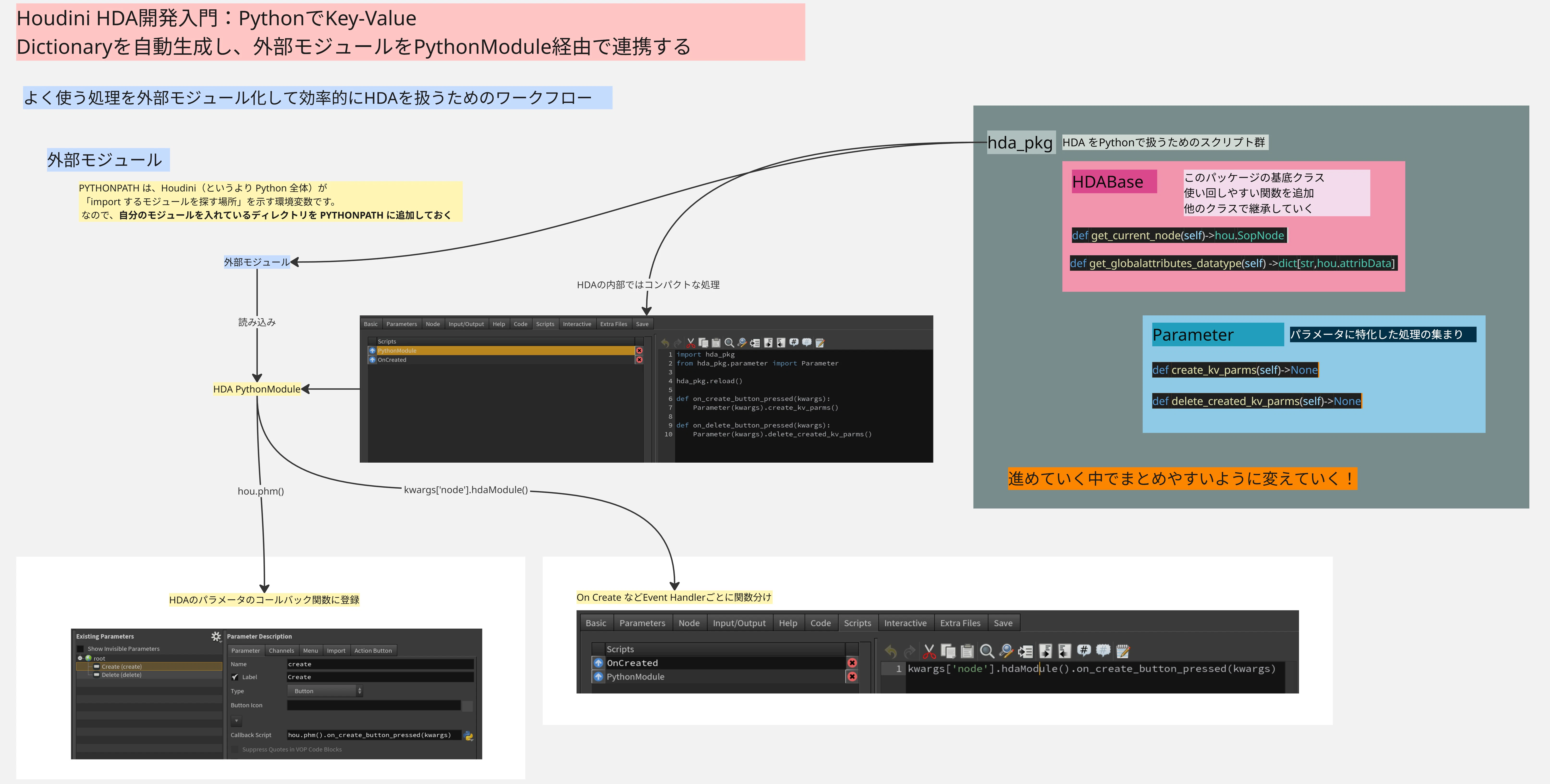

全体のフローイメージ

まずは、今回作る仕組みの全体像です。

上側：外部モジュールと HDA の連携の流れ

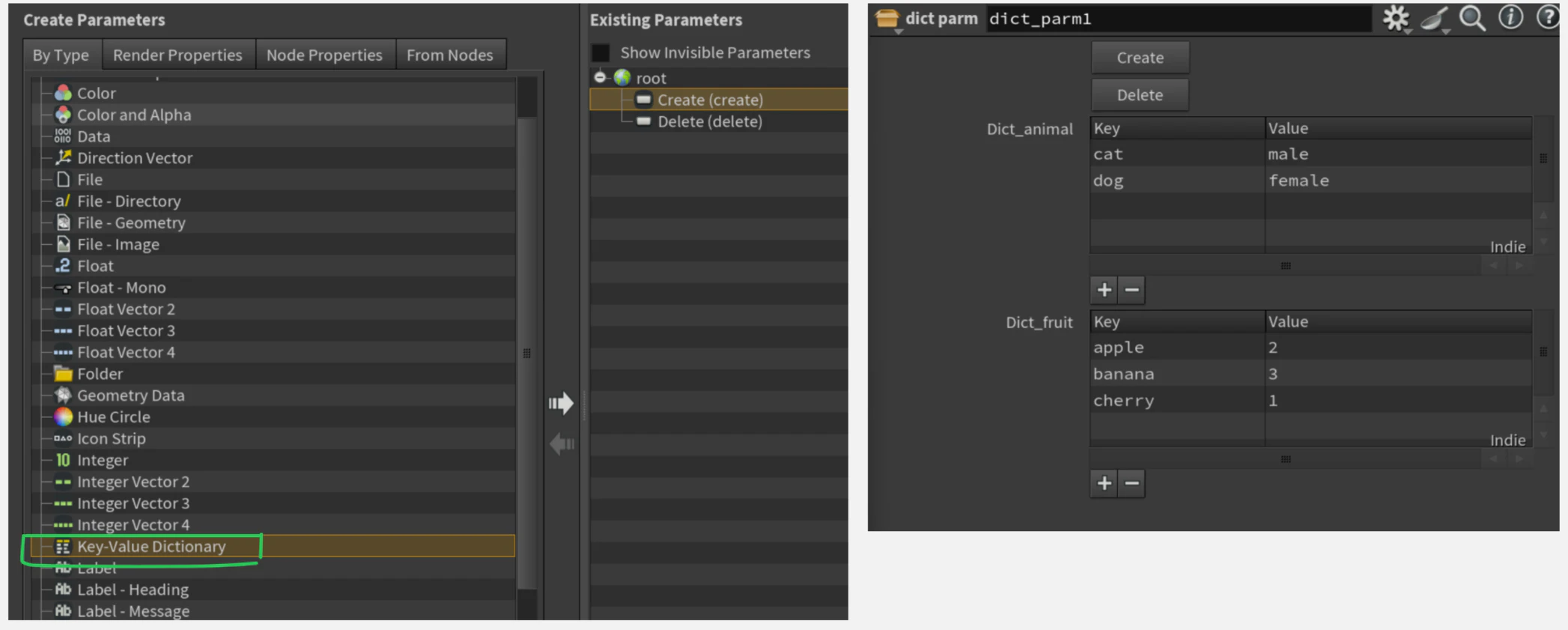

下側：Detail の dict アトリビュートから Key-Value Dictionary パラメータを自動生成した結果

外部モジュールのパス設定

Houdini から外部モジュールを import できるように、packages ファイルでパスを設定します。

{
  "enable": true,
  "env": [
    {
      "HOUDINI_PATH": "D:/Development/Houdini_Tools"
    },
    {
      "COMMON": "D:/Development/Houdini_Tools/packages/Houdini 21"
    },
    {
      "HOUDINI_PYTHON_PANEL_PATH": "$COMMON/python_panel"
    },
    {
      "HOUDINI_TOOLBAR_PATH" : "$COMMON/toolbar"
    },
    {
      "HOUDINI_OTLSCAN_PATH":"$COMMON/hda"
    },
    {
      "PYTHONPATH":"$COMMON/scripts/python/"
    },
    {
      "HOUDINI_APEXGRAPH_PATH": "D:/Development/Houdini_Tools/apexgraph"
    },
    {
      "EDITOR":"$LOCALAPPDATA/Programs/Microsoft VS Code/Code.exe"
    },
    {
      "HOUDINI_EXTERNAL_HELP_BROWSER":"https://www.sidefx.com/docs/houdini21.0/"
    }
  ]
}

ここではいろいろな環境変数を定義していますが、今回の主役は PYTHONPATH です。

"PYTHONPATH":"モジュールパス"

PYTHONPATH は、Houdini（というより Python 全体）が

「import するモジュールを探しに行く場所」を示す環境変数です。

そのため、

自分のモジュールを置いているディレクトリを PYTHONPATH に追加しておく

ことが重要になります。

想定ディレクトリ構成

例として、次のようなパスを用意します。

HDA で使うモジュール用のディレクトリを作る

例：D:/Development/Houdini_Tools/scripts/python/hda_pkg
そのディレクトリを PYTHONPATH に含めるように設定する。
ディレクトリ内に __init__.py を置いてパッケージとして扱えるようにする。

`reload` 処理付きパッケージを用意する

開発中にモジュールを書き換えたとき、Houdini を再起動せずに変更を反映させたいので、

__init__.py に reload 関数を用意しておきます。

#__init__.py
import importlib
import sys

def reload():
    prefix = __name__ + "."
    for name, module in list(sys.modules.items()):
        if name == __name__ or name.startswith(prefix):
            importlib.reload(module)

この reload() を呼ぶことで、

パッケージ本体
その配下のモジュール

をまとめて再読み込みできます。

動作確認用モジュール `test_math.py`

まずは挙動確認のため、簡単な計算クラスを作ります。

#test_math.py
class Math:
    def __init__(self, a: float, b: float):
        self.a = a
        self.b = b

    def sum(self) -> float:
        c = self.a + self.b
        return c

    def multiply(self) -> float:
        c = self.a * self.b
        return c

    def divide(self) -> float:
        c = self.a / self.b
        return c

外部エディタからテスト実行する

Windows メニューの Python Source Editor から外部エディタを開きます。

開いたエディタ上で、次のようなコードを実行して、

PYTHONPATH の設定が効いているか
reload が期待どおり動いているか

を確認します。

import hda_pkg
from hda_pkg.test_math import Math

hda_pkg.reload()

print(Math(2, 3).sum())
print(Math(3, 3).divide())

確認ポイント

PYTHONPATH に設定したディレクトリが正しく参照されているか
test_math.py に関数やメソッドを追加・削除したあと、hda_pkg.reload() で変更が反映されるか

を試して、パス設定と reload 処理が正しく機能しているかをチェックします。

HDA 内での Reload 確認フロー

HDA の PythonModule を経由して挙動を確認する場合の、現状のフローです。

Apply → Reload All Files → Apply → 実行ボタン → Apply

現状はやや手順が多く、ここは今後改善の余地ありです。

Detail クラスに dict 型アトリビュートを作る

次に、Key-Value Dictionary パラメータの元になる dict 型の Detail アトリビュートを作ります。

HDAの中でも外でもどこに作っても良いです。

// Run Over: Detail (only once)

dict animal;
animal["cat"] = "male";
animal["dog"] = "female";

setdetailattrib(0, "dict_animal", animal);

dict fruit;
fruit["apple"]  = 2;
fruit["banana"] = 3;
fruit["cherry"] = 1;

setdetailattrib(0, "dict_fruit", fruit);

dict_animal と dict_fruit という 2 つの Detail dict アトリビュートを作成
これらを元に、後で HDA パラメータとして Key-Value Dictionary を自動生成します

Key-Value Dictionary を自動生成する仕組み

Key-Value Dictionary とは？

Houdini のパラメータ上で、辞書型データをキー・バリューの組として管理できるパラメータタイプです。

ここでは、Detail の dict アトリビュートをスキャンして、対応する Key-Value Dictionary パラメータを自動で作る仕組みを整えます。

パッケージのディレクトリ構造（暫定）

現時点では、hda_pkg は次のような構成を想定しています。

.
└── hda_pkg
   ├── utils
   │   └── hda_base.py
   ├── __init__.py
   └── parameter.py

今後の運用の中で、必要に応じて構成を見直していきます。

HDA の基底クラス `hda_base.py`

HDA 全般で共通して使いたい処理をまとめるための基底クラスです。


import hou

class HDABase:
    """
    hda_pkgの基底クラス
    """
    def __init__(self,kwargs):
        self.this_node :hou.SopNode =kwargs['node']
        self.this_node_geo :hou.Geometry = self.this_node.geometry()


    def get_current_node(self)->hou.SopNode :
        """
        このHDAのノードを返す
        """
        return self.this_node

    def get_globalattributes_datatype(self) ->dict[str,hou.attribData] :
        """
        グローバルアトリビュート名とdataTypeの辞書を返す
        """

        attr_name_list :list[str] = self.this_node_geo.intrinsicValue('globalattributes')

        datatype_dict : dict[str,hou.attribData] ={}

        for attr_name in attr_name_list:

            attr = self.this_node_geo.findGlobalAttrib(attr_name)
            datatype_dict[attr_name]  = attr.dataType()

        return datatype_dict

ポイント：

get_globalattributes_datatype() で、Global Attribute 名とその attribData 型の対応表を dict で返す
後で「Dict 型のアトリビュートだけを拾う」処理に使います

パラメータ生成用の基底クラス `parametar.py`

次に、パラメータ生成ロジックをまとめたクラスを用意します。

import hou
from hda_pkg.utils.hda_base import HDABase

class Parameter(HDABase):
    """
    パラメータの基底クラス
    """

    def __init__(self,kwargs):
        super().__init__(kwargs)  #  親の初期化を呼ぶ

    def create_kv_parms(self)->None:
        """
        key_value_dictionaryの作成
        """

        datatype_dict = self.get_globalattributes_datatype()

        dict_names: list[str] = [
            name for name, dt in datatype_dict.items()
            if dt == hou.attribData.Dict
        ]

        ptg = self.this_node.parmTemplateGroup()

        # dict attribute名 -> 作るparm名 の対応
        dict_to_parm = {}

        for dict_name in dict_names:
            parm_name = f"kv_{dict_name}"

            # 既に同名パラメータがあるならスキップ（または置き換え）
            if ptg.find(parm_name) is not None:
                continue

            label = dict_name[:1].upper() + dict_name[1:]

            data_parm = hou.DataParmTemplate(
                name=parm_name,
                label=label,
                num_components=1,
            )
            data_parm.setDataParmType(hou.dataParmType.KeyValueDictionary)

            ptg.append(data_parm)
            dict_to_parm[dict_name] = parm_name

        self.this_node.setParmTemplateGroup(ptg)

        # ここから値の同期
        for dict_name, parm_name in dict_to_parm.items():

            parm = self.this_node.parm(parm_name)
            if parm is None:
                continue

            # detail(dict) attribute の値を取得
            try:
                value = self.this_node_geo.attribValue(self.this_node_geo.findGlobalAttrib(dict_name))
            except Exception:
                value = {}

            # KeyValueDictionary は {str: str} しか入らないので変換
            kv_value = {str(k): str(v) for k, v in (value or {}).items()}

            parm.set(kv_value)

    def delete_created_kv_parms(self)->None :
        """
        key_value_dictionaryの削除
        """

        ptg =self.this_node.parmTemplateGroup()

        # まず削除対象の名前を集める（走査しながら消すと壊れやすいのでリスト化）
        targets = []
        for parm_tmpl in ptg.entries():
            # FolderParmTemplate も entries() に混ざるので name() が取れるものだけ
            try:
                name = parm_tmpl.name()
            except Exception:
                continue

            if not name.startswith("kv_"):
                continue

            # KeyValueDictionary の DataParmTemplate だけを消したい場合は型で絞る
            if isinstance(parm_tmpl, hou.DataParmTemplate):
                if parm_tmpl.dataParmType() == hou.dataParmType.KeyValueDictionary:
                    targets.append(name)

        # 削除
        for name in targets:
            ptg.remove(ptg.find(name))

        self.this_node.setParmTemplateGroup(ptg)

やっていること：

Global Attribute のうち Dict 型 (hou.attribData.Dict) だけ を抽出
kv_ プレフィックス付きの Key-Value Dictionary パラメータを自動生成
Detail dict の中身を {str: str} に変換してパラメータに流し込む
後から消したくなったときのために、kv_ で始まる Key-Value Dictionary パラメータだけを削除するメソッドも用意

「生成」と「削除」を 1 クラスにまとめておくことで、HDA のボタンコールバックからシンプルに呼び出せます。

HDA の Python Module

作成したクラスを HDA 側から呼び出すための Python Module です。

import hda_pkg
from hda_pkg.parameter import Parameter

hda_pkg.reload()

def on_create_button_pressed(kwargs):
    Parameter(kwargs).create_kv_parms()

def on_delete_button_pressed(kwargs):
    Parameter(kwargs).delete_created_kv_parms()

ポイント：

冒頭で hda_pkg.reload() を呼んでおくことで、外部モジュールの更新を HDA 側にすぐ反映
HDA からは on_create_button_pressed / on_delete_button_pressed という 2 つの関数だけを意識すればよい構成

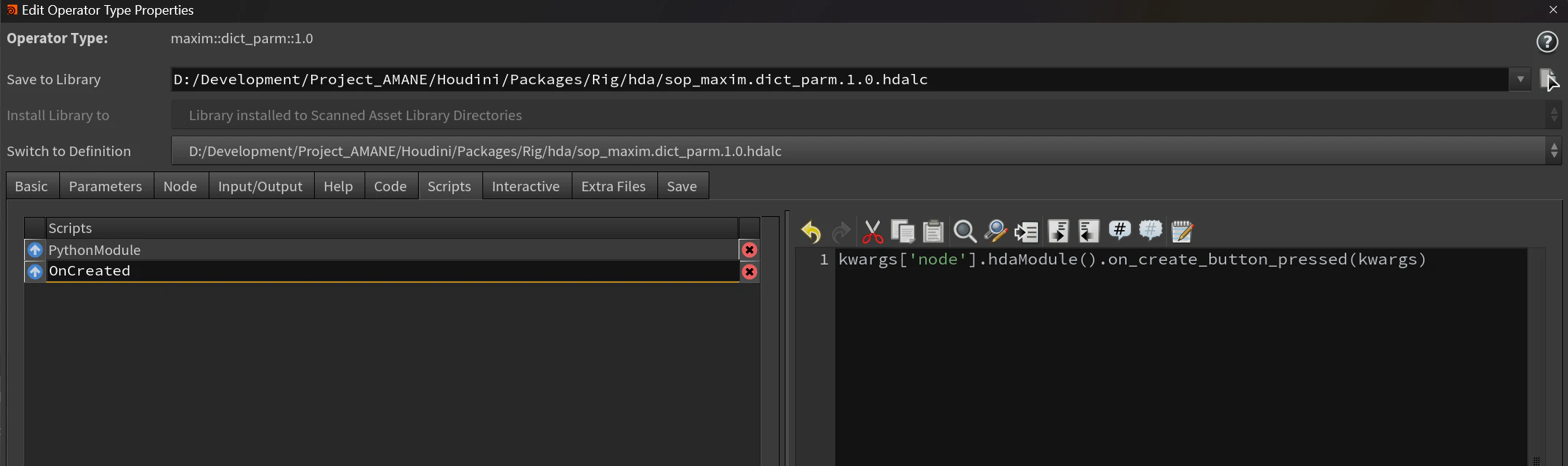

HDA の onCreated

HDA 作成時に、自動で Key-Value Dictionary パラメータを生成するための設定です。

kwargs['node'].hdaModule().on_create_button_pressed(kwargs)

HDA の On Created スクリプトにこの 1 行を書いておくことで、

HDA 生成と同時に create_kv_parms() が実行されます。

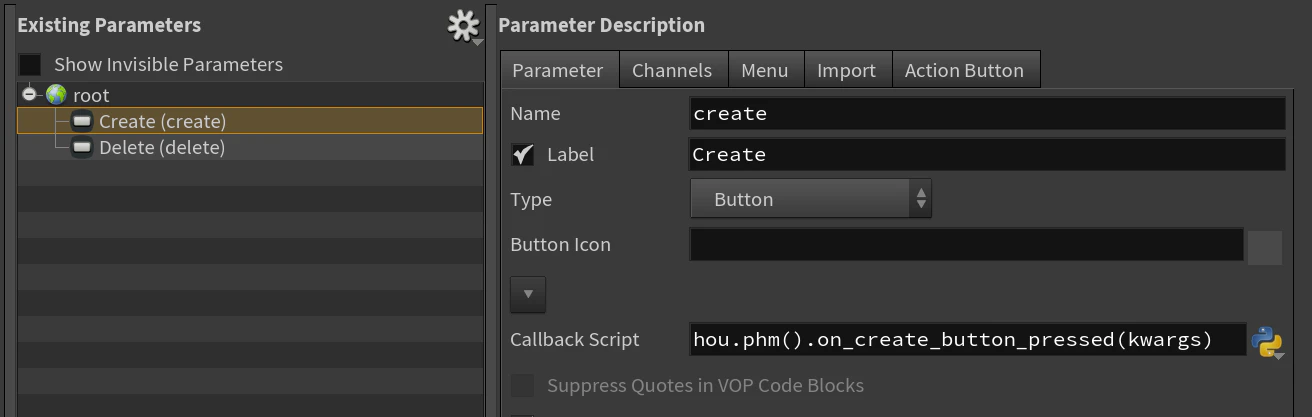

追加と削除用のボタン

HDA のパラメータに、手動で追加 / 削除するためのボタンを用意します。

hou.phm().on_create_button_pressed(kwargs)
hou.phm().on_delete_button_pressed(kwargs)

各ボタンの Callback Script に上記のコードを設定
これにより、HDA 作成後でも Detail dict を更新したタイミングでパラメータを再生成できます

まとめ：このワークフローでできること

この一連の仕組みにより、次のような流れが実現できます。

HDA の中に 辞書型の Detail アトリビュート を追加する
HDA 作成時、あるいはボタン押下時に、対応する Key-Value Dictionary パラメータ が自動で生成・同期される
外部モジュール側のロジックも reload() を通じて安全に更新できる

結果として、

「ジオメトリ上の辞書」と「HDA パラメータ上の辞書」をセットで扱える
ディティールアトリビュートにあるデータをわざわざパラメータ化する手間を省き、データを一元管理することができます

今後は、生成タイミングや UI 配置、Reload フローの簡略化など、運用しながらブラッシュアップしていく余地があります。
