Fast and Exact Continuous Collision Detection with Bernstein Sign Classification (2014)

Fast and Exact Continuous Collision Detection with Bernstein Sign Classification (Tang, 2014)

高速かつ厳密な連続衝突検出 (CCD) with Bernstein Sign Classification

### 1. 核心的な課題 (Problem)
*   **物理シミュレーション**（布、FEMなど）における衝突検出は不可欠。
*   **従来のCCDの課題**:
    *   浮動小数点演算による**不正確性** (False Negatives/Positives)
    *   既存の**厳密なCCD**は計算が**遅すぎる** (\(10 \sim 25\text{X}\) 遅い)

### 2. 提案手法 (Our Solution: Bernstein Sign Classification - BSC)
*   **アプローチ**: CCDクエリ（頂点-三角形/辺-辺衝突）を「多項式の符号評価」に帰着。
*   **キーアイデア**:
    *   問題を**代数方程式・不等式**で定式化。
    *   多項式を**Bernstein基底**で表現し、**Bézier曲線**の幾何学的特性を活用。
    *   **「多項式の根を直接計算」**する代わりに、**「多項式の符号（正/負/ゼロ）を評価」**することで、計算を極めてシンプル化。

### 3. 2つのアルゴリズム (Two Algorithms)

*   **BSC-exact**:
    *   **特徴**: 厳密な幾何計算パラダイム。**False Negatives/Positives なし**。
    *   **性能**: 先行厳密手法 (El-Topo-exact) より **10-25倍高速** (CPU)。
*   **BSC-float**:
    *   **特徴**: 浮動小数点演算ベース。**高速かつ非常に高精度**。
    *   **性能**: 先行浮動小数点手法 (El-Topo-float) より **大幅に高速** (CPU/GPU) かつ **高い精度** (誤検出/見逃しが少ない)。

### 4. なぜ高速かつ高精度なのか？ (Why Fast & Accurate?)
*   **シンプルさ**: 高コストな「除算演算」を回避し、加算・減算・乗算のみで構成。
*   **数値安定性**: Bernstein基底が本質的に持つ優れた数値安定性。

### 5. 主要な成果 (Key Results)
*   速度と信頼性を両立し、物理シミュレーションの安定性を向上。
*   布やFEMシミュレーションなどの多様なベンチマークで、先行研究比で**オーダーを超える高速化**と**大幅な精度向上**を実証。

3行要約

1. 本論文は、Bernstein基底とBézier曲線の特性を活用し、連続衝突検出（CCD）クエリを多項式の符号評価に還元する、高速かつ正確なBSC（Bernstein Sign Classification）アルゴリズムを提案しています。
2. 提案手法には、既存の厳密なアルゴリズムと比較して10〜25倍高速な「BSC-exact」と、より少ない不正確なクエリで既存の浮動小数点アルゴリズムより高速な「BSC-float」の2つのバージョンがあります。
3. このアルゴリズムは、加算、減算、乗算のみを使用することで数値誤差を減らし、CPUとGPUの両方で優れたパフォーマンスと信頼性の向上を実現し、布やFEMシミュレーションのベンチマークでその効果が示されています。

Q:何が問題で、それをどのように解決したのか、わかりやすく説明してください

A:

この論文は、物理ベースシミュレーションにおける連続的な衝突検出（Continuous Collision Detection, CCD）の課題を解決するための新しいアルゴリズムを提案しています。

何が問題だったのか？

物理ベースシミュレーション（例えば、布のシミュレーションや有限要素法（FEM）シミュレーションなど）では、オブジェクトが互いに貫通しないように、時間経過に伴う衝突を正確に検出することが不可欠です。従来のCCDアルゴリズムには主に以下の問題がありました。

1. 数値誤差による不正確性: 多くのアルゴリズムは浮動小数点演算を使用しており、計算上の数値誤差によって不正確な結果を招く可能性がありました。
   • false negatives（衝突の見逃し）: 実際に衝突しているにもかかわらず、検出に失敗するケース。これはシミュレーションにおけるオブジェクトの貫通を引き起こし、物理的におかしい挙動や不安定性を生じさせます ()。
   • false positives（誤検出）: 衝突していないにもかかわらず、衝突していると誤って判断するケース。これは不必要な計算や不正確な応答を引き起こし、パフォーマンスの低下や不自然な挙動につながります ()。
2. 既存の「正確な」アルゴリズムの非効率性: 厳密な幾何計算に基づく「正確な」CCDアルゴリズムも存在しましたが、これらは計算コストが非常に高く、実用的なアプリケーションでの利用が困難でした ()。また、特定のプロセッサ（例えばGPU）上では、効率的な実装が容易でないため、ポータビリティに課題がありました ()。

それをどのように解決したのか？

この論文では、「バーンスタイン符号分類 (Bernstein Sign Classification, BSC)」という新しい手法を提案し、これらの問題を解決しています。

1. 問題の代数的定式化:

   • CCDクエリ、特に頂点と三角形（VF）および辺と辺（EE）の衝突検出を、代数方程式と不等式（semi-algebraic set）の根（root）を見つける問題に帰着させます ()。

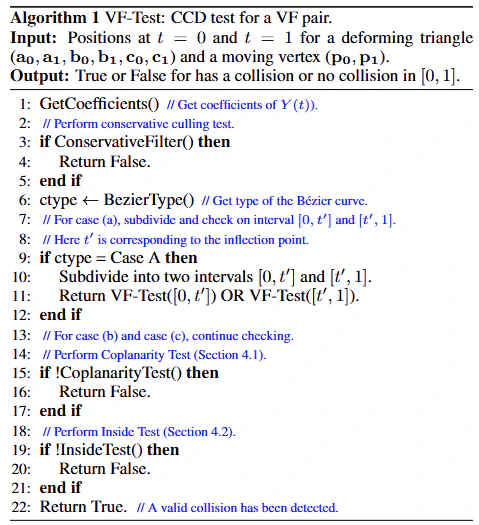

   • 具体的には、衝突が発生するためには、まず4つの変形する頂点が「同一平面上にある（coplanar）」必要があるという条件と、さらに移動する頂点が三角形の「内部にある」という条件（VFの場合）、または2つの辺が「内部で交差する」という条件（EEの場合）を考慮します (The CCD test between a triangle pair reduces to performing 6 VF queries and 9 EE queries.; Coplanarity test; Inside test)。

2. バーンスタイン基底の活用:

   • これらの代数式をバーンスタイン基底で表現します。バーンスタイン基底は、その数値的安定性やBézier曲線の幾何学的特性との関連性から、多項式の符号評価に適しています (It is well-known that the polynomials expressed in the Bernstein basis have better numerical stability under perturbation of their coefficients than do those in the power basis)。
   • これにより、衝突検出の問題が、関連する多項式や代数式の「符号（正、負、ゼロ）」を評価するシンプルな算術演算に還元されます ()。

3. 効率的な符号評価（Bernstein Sign Classification）:

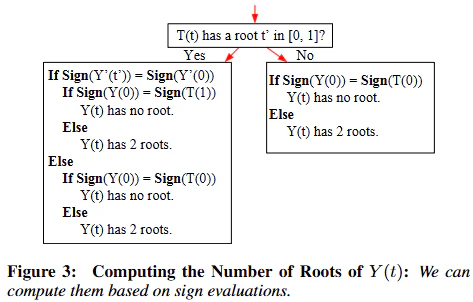

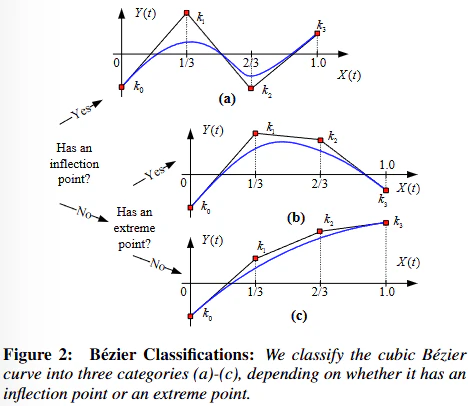

   • 多項式の根を直接計算するのではなく、Bézier曲線の幾何学的特性を利用して、多項式が根を持つかどうか、またその根における他の多項式の符号がどうなるかを効率的に判断します (Our goal is to compute the roots of a cubic polynomial Y (t); We use the characterization of B´ezier curves into three different cases)。

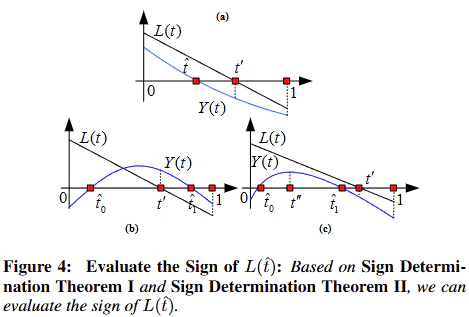

   • 具体的には、多項式の端点、極値点（local minima/maxima）、変曲点における符号情報を用いて、根の存在とその位置関係を推測します。このアプローチは、複雑な計算を避け、四則演算のみに依存するため、高速性を実現します (Furthermore, we only perform simple arithmetic operations such as additions, subtractions, and multiplications)。

4. 2つのアルゴリズム変種:

   • BSC-exact: 厳密な幾何計算のパラダイムに基づいており、拡張精度演算と浮動小数点フィルタを組み合わせて使用します。これにより、false positivesやfalse negativesのない、信頼性の高い衝突検出を保証します。既存の正確なアルゴリズムと比較して、10～25倍の高速化を実現しています (; )。
   • BSC-float: 浮動小数点演算で実装された有限精度バージョンです。これは、GPUを含む様々なプロセッサ上で高速に動作し、既存の浮動小数点CCDアルゴリズムよりも大幅な高速化と高い精度（誤検出が少ない）を実現しています (This is a finite-precision variant and is implemented using floating-point arithmetic operations.; We have evaluated its performance on CPUs and GPUs and observe considerable speedups over prior floating-point CCD algorithms.; Furthermore, we observe significant improvement in accuracy)。

5. 保守的なカリングテスト: 衝突がない場合に不要な計算を削減するために、保守的なカリング（選別）スキームも組み込まれています。これは浮動小数点フィルタを使用して高速に実行されます (Many times there is no collision, and we use a simple culling scheme to accelerate the algorithm.)。

これらの技術革新により、この論文はCCDの速度と信頼性を同時に大幅に向上させることに成功しました。

Q:関連手法との比較について詳しく説明してください

A:

この論文では、提案する新しい連続衝突検出（CCD）アルゴリズムである「Bernstein Sign Classification (BSC)」アプローチを、既存の主要なCCDアルゴリズムと比較しています。主な比較対象は、同じ研究グループによって開発された「El-Topo」ライブラリに実装されているアルゴリズムです。

比較対象の先行研究

1. El-Topo-exact:

   • 特徴: これは、厳密な幾何計算のパラダイムに基づいており、信頼性の高い（false positivesやfalse negativesがない）衝突検出を保証します。平面ベースのカリングや、インターバル算術に基づくフィルタ、厳密な拡張を使用した正確な算術演算を使用します。
   • 利点: 衝突を見逃したり、誤検出したりすることがないため、シミュレーションの安定性と正確性が非常に高いです。
   • 課題: 厳密な演算を多用するため、計算コストが非常に高く、実用的なアプリケーションでのパフォーマンスが大きなボトルネックとなっていました。また、GPUなどの一部のプロセッサでは、効率的な厳密計算ライブラリが利用しにくく、ポータビリティに課題がありました。

2. El-Topo-float:

   • 特徴: 浮動小数点演算に基づいた、三次多項式の根を解くことで衝突を検出するアルゴリズムです。
   • 利点: 浮動小数点演算を使用するため、計算速度は速いです。
   • 課題: 浮動小数点演算の性質上、数値誤差や許容誤差（error tolerances）に影響されやすく、false negatives（衝突の見逃し）やfalse positives（誤検出）が発生する可能性があります。これにより、シミュレーションの信頼性や安定性が損なわれるリスクがありました。

3. その他の一般的なCCDアルゴリズム:

   • 多くは三次多項式根ソルバーを使用して基本的なテストを実行しますが、これも浮動小数点誤差の影響を受けやすいです。
   • 一部の既存手法では、フォワード誤差解析（forward error analysis）を用いて厳密な誤差範囲を導き出し、false positivesの数を減らす試みがなされていますが、 それでも厳密な保証には至りません。

提案手法 (BSC) のアプローチと優位性

本論文では、バーンスタイン基底（Bernstein basis）とBézier曲線（Bézier curves）の特性を利用した「Bernstein Sign Classification (BSC)」アプローチを提案し、その中で2つのバージョンを開発しています。

1. BSC-exact:

   • 特徴: El-Topo-exactと同様に厳密な幾何計算のパラダイムを採用し、false positivesやfalse negativesを防ぎます。しかし、El-Topo-exactとは異なり、計算を多項式の符号評価に帰着させ、バーンスタイン基底の数値的安定性と幾何学的特性を最大限に活用します。これにより、演算が加算、減算、乗算といったよりシンプルなものに限定され、特に拡張精度計算における高コストな除算演算を避けることができます（ ）。

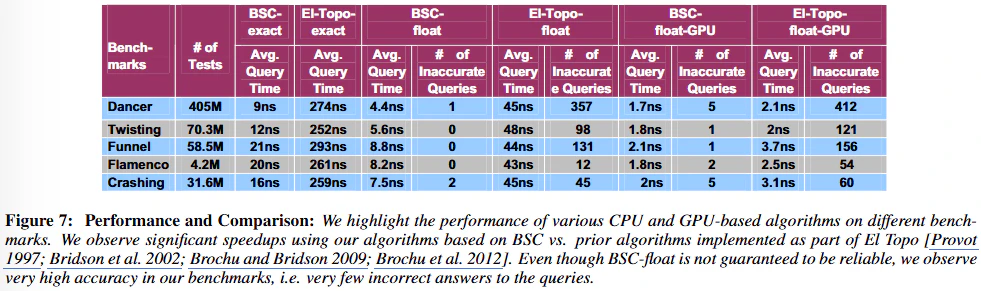

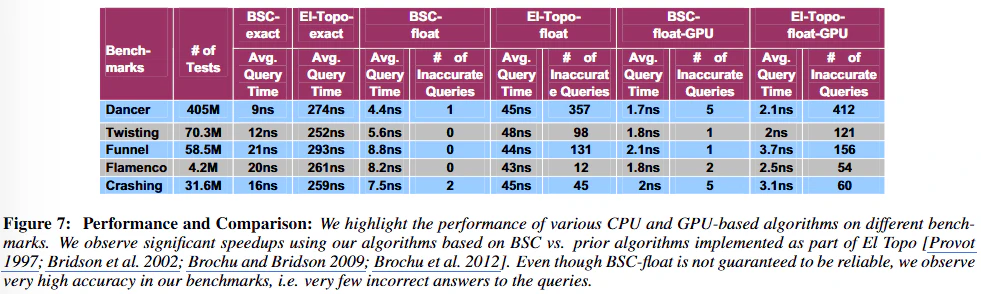

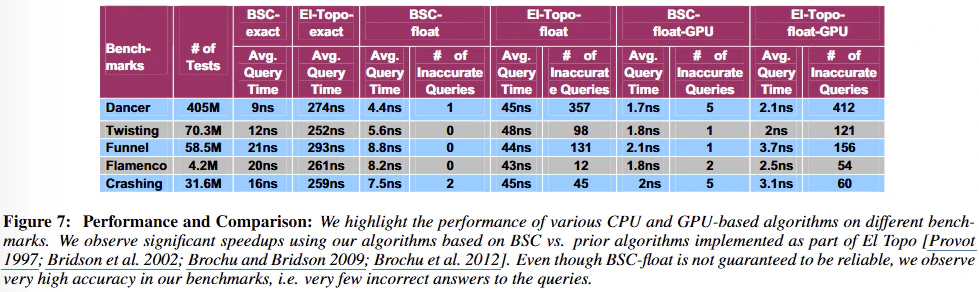

   • 優位性（CPU）: El-Topo-exactと比較して、シングルCPUコアで10〜25倍の高速化を実現しています。これは、El-Topo-exactのボトルネックであった厳密演算の回数を大幅に削減できたことによるものです。最悪ケースのクエリ時間もEl-Topo-exactの15msに対して876nsと、劇的に改善されています（）。

2. BSC-float:

   • 特徴: 浮動小数点演算で実装されたバージョンです。厳密性は保証しませんが、バーンスタイン基底を使用することで、数値的安定性が向上し、結果として数値誤差による不正確な結果が大幅に削減されます。
   • 優位性（CPU）: El-Topo-floatと比較して、最大1桁の高速化を実現しています。また、 数値安定性の向上により、false-negativesやfalse-positivesといった不正確な結果の数が大幅に減少しています。最悪ケースのクエリ時間もEl-Topo-floatの953nsに対して105nsと非常に高速です（）。
   • 優位性（GPU）: GPU上での性能評価でも、El-Topo-float-GPUに比べてBSC-float-GPUの方が、不正確な衝突クエリの数がはるかに少ないことが示されています（）。これはGPU上で最適化された拡張精度ライブラリが不足している状況において特に重要です。並列処理の特性上、CPUほど劇的な相対的性能改善は見られないものの、全体的なパフォーマンスと精度は優れています。

まとめ

この論文のBSCアプローチは、先行研究に対して以下のような明確な優位性を持っています。

• 正確性: BSC-exactはEl-Topo-exactと同等の厳密な信頼性を提供しつつ、大幅な高速化を実現しています。
• 速度: CPUおよびGPUの両方で、既存の厳密なアルゴリズムと浮動小数点ベースのアルゴリズムの両方に対して、クエリ時間を大幅に短縮しています。
• 効率性: バーンスタイン基底を利用することで、計算をシンプルな算術演算（加算、減算、乗算）に限定し、高コストな除算を回避しています。
• 数値安定性: バーンスタイン基底の特性により、浮動小数点バージョンでも高い精度を達成し、誤検出や見逃しを大幅に削減しています。

これらの比較から、BSCは、物理ベースシミュレーションにおけるCCDの速度と信頼性という、これまでトレードオフの関係にあった二つの主要な課題を、高いレベルで両立させた画期的な手法であると言えます。

Q:提案手法の限界と今後の課題はなんですか？

A:

この論文で提案されているバーンスタイン符号分類（BSC）を用いた連続衝突検出（CCD）アルゴリズムは、速度と正確性において大きな進歩を遂げていますが、いくつかの限界と今後の課題も認識されています。

提案手法の限界

1. 一定速度の仮定:

   • このアルゴリズムの現在の定式化は、メッシュの頂点が時間区間 ([0, 1]) 内で一定の速度で移動するという仮定に基づいています。多くの物理シミュレーションでは、頂点の動きは非線形であり、より複雑な軌道を描く場合があります。例えば、加速度を考慮すると、現在の三次多項式では表現しきれない可能性があります。

2. 入力データのエラーに対する考慮の欠如:

   • BSC-exactのような信頼性の高いアルゴリズムは、入力される頂点、辺、面が厳密に表現されていることを前提としています。もし、入力データ自体に浮動小数点誤差などの不正確さが含まれていた場合、厳密な計算を行っても、その入力誤差が結果に伝播する可能性があります。

3. BSC-floatの信頼性の欠如:

   • BSC-floatは既存の浮動小数点ベースのCCDアルゴリズムよりも高速で高精度ですが、数学的な意味での「厳密な保証」を提供するものではありません。つまり、理論的にはfalse positivesやfalse negativesが発生する可能性がゼロではないということです。これは、浮動小数点演算の避けられない性質によるものです。

4. Boolean衝突クエリのみの提供:

   • このアルゴリズムは、衝突が発生したかどうか（はい/いいえ）というブール値のクエリに焦点を当てています。実際の物理シミュレーションでは、「最初の接触時間（first-time-of-contact）」や接触点といった具体的な情報が必要となることがよくあります。これらの情報を得るには、根の分離（root isolation）などの追加計算が必要になります。論文では、これは可能であると述べられていますが、アルゴリズムの主要な部分には含まれていません。

今後の課題

1. より複雑な動きのモデル化:

   • 頂点の動きを一定速度以外のより複雑な軌道（例えば、高次の多項式や非線形関数）でモデル化すること。これにより、より正確で現実的なシミュレーションが可能になりますが、計算量が増加する可能性があります。

2. BSC-floatの厳密な誤差評価:

   • BSC-floatがなぜベンチマークで高い精度を示すのか、その理由をより厳密に分析し、タイトな誤差限界（tight error bound）を導き出すこと。これは、その高い精度を理論的に裏付け、さらに精度保証付き計算に近づける手がかりとなるかもしれません。また、拡張精度計算に必要な正確なビット数を決定することも、効率的な実装には不可欠です。

3. 他のアプリケーションへの応用:

   • 髪の毛のシミュレーションや動的ソルバーなど、他の物理シミュレーションアプリケーションへのBSCアルゴリズムの適用を検討すること。本研究では布やFEMシミュレーションで評価されていますが、より多様なシナリオでの適用可能性を探ることは重要です。

4. 高レベルCCDカリングと衝突応答への統合:

   • 現在のアルゴリズムは基本的なVF/EEテストに焦点を当てていますが、大規模なモデルでは高レベルのカリング手法（例えば、バウンディングボリューム階層など）が不可欠です。これらのカリング手法や、検出された衝突に対する「衝突応答（collision-response）」を、提案する信頼性の高いCCDアルゴリズムと統合し、厳密性と効率性を兼ね備えた全体的なシミュレーションフレームワークを構築することが課題です。

これらの限界と今後の課題は、この分野における継続的な研究の方向性を示唆しており、提案手法のさらなる発展と応用可能性を広げるための重要なステップとなります。
