Direct Delta Mush Skinning and Variants (BINH HUY LE, 2019)
3行要約
- 本稿では、従来のDelta Mushアルゴリズムの反復計算という欠点を解消し、高速なリアルタイム処理を可能にする「Direct Delta Mush (DDM)」を提案しています。
- DDMは、頂点の加重平均を行う行列を事前計算してキャッシュすることで、伝統的な幾何学的スキニングと同等の計算コストで複雑なモデルの高品質な変形を実現します。
- さらに、回転と平行移動の効果を独立して制御できる汎用的なフレームワークを提供し、既存のスキニング手法を特殊ケースとして包含することで、柔軟なキャラクターアニメーションを可能にしました。
Q:何が問題で、それをどのように解決したのか、わかりやすく説明してください
A:
Direct Delta Mush (DDM) の開発背景と解決策について、研究の文脈に沿って解説します。

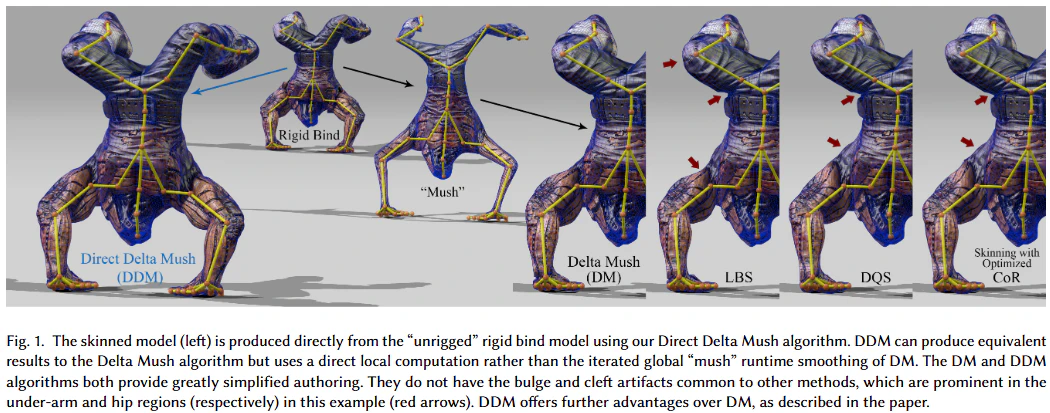

問題の所在：従来のスキニング手法の限界
従来のキャラクターアニメーションにおけるスキニング手法には、主に「効率性」「品質」「制作の容易さ（オーサリング）」の3つの要件がありましたが、これらをすべて同時に満たすことは困難でした。
- 幾何学的なスキニング手法（LBS, DQSなど）: 高速でGPUへの実装も容易ですが、重み付けの設定や補助的な「ヘルパーボーン」の追加など、アーティストによる試行錯誤的なセットアップに多くの労力を要し、品質面でも不自然な膨らみや窪み（bulge and cleft artifacts）が発生しやすいという問題がありました。
- Delta Mush (DM): この問題を大幅に解決し、直感的なワークフローを提供しましたが、毎フレームでLaplacian smoothingを反復的に計算する必要があるため、ゲームエンジンなどのリアルタイム環境での直接的な採用が計算コストの面で難しいという課題がありました。
解決策：Direct Delta Mush (DDM)
DDMは、DMの品質と使いやすさを維持しつつ、計算負荷を飛躍的に低減させた手法です。
- 定式化の直接化: DMで行われていた反復的な計算を数学的に再構築し、フレームごとの「直接的な計算（per-frame direct calculation）」形式に置き換えました。
- プリコンピュテーションの活用: Laplacian smoothingを毎フレーム行うのではなく、レストポーズ（初期姿勢）において事前に重みを平滑化し、それをキャッシュしておくことで、ランタイム時の計算コストを従来の幾何学的スキニングと同等のレベルまで削減しました。

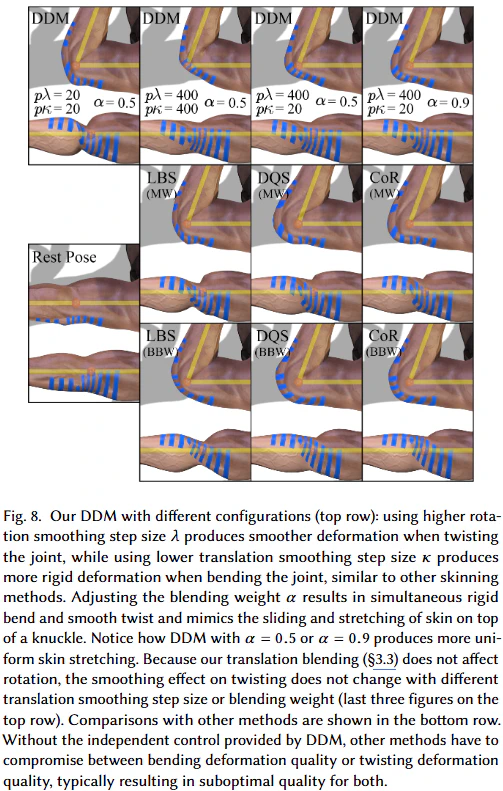

- 制御の独立性: 回転と並進の成分を明示的に分離することで、 bending（曲げ）と twisting（捻り）を個別に制御したり、スキンの「スライディング効果」をシミュレートしたりすることが可能となりました。
このように、DDMは従来のDMが持っていた「アーティストにとっての使いやすさ（品質と制作の簡便さ）」を確保しながら、ゲーム制作等で必要とされる「リアルタイムのパフォーマンス」を実現しました。
次に検証すべきこと
もしこの手法をさらに深掘りするのであれば、以下の点を確認することが重要です。
- エンジンへの統合時の挙動: 論文内でも触れられている通り、実際の複雑な商用ゲームエンジンへの統合には歴史的なアニメーションパイプラインとの兼ね合いが残されています。この統合プロセスにおける具体的なボトルネックを調査することが次のステップとなるでしょう。
- GPU最適化: 本論文ではCPU実装での性能に焦点が当てられていますが、現代のゲームエンジンにおけるGPU特化型の並列化や最適化が、ベンチマーク結果にどの程度の影響を与えるかを検証する余地があります。
Q:提案手法の処理の流れを順序だてて説明してください
A:
Direct Delta Mush (DDM) の処理は、大きく分けて**「事前のオフライン処理（Precomputation）」と「実行時のオンライン処理（Run-time）」**の2段階で構成されます。
それぞれの流れを順を追って説明します。
1. 事前のオフライン処理（Precomputation）
リアルタイム性能を確保するため、重い平滑化計算をあらかじめレストポーズで行っておきます。
- Laplacian行列の構築: メッシュの幾何学的構造に基づき、Laplacian行列 (L) を生成します。
-
重みの平滑化: 平滑化処理を反復する代わりに、行列計算により行列 (B) および (C) を事前に計算・キャッシュします。
- (B = (I + \lambda \bar_{L} D\lambda)^{-p})
- (C = (I + \kappa \bar{L} D_\kappa)^{-p})
- これらはモデル全体にわたる「重みの拡散」を決定する定数となります。
-
係数行列 (\Omega_{ij}) の算出: 最終的な変形に用いる (_Omega_{ij}) を計算します。これは、スキニングウェイト (w_{ij}) と上記の平滑化行列 (B) を組み合わせ、さらに回転・並進のブレンドパラメータ (\alpha) を反映させたものです。
- この (\Omega_{ij}) が、実行時に各ボーンの動きを頂点にどう反映させるかの核となります。

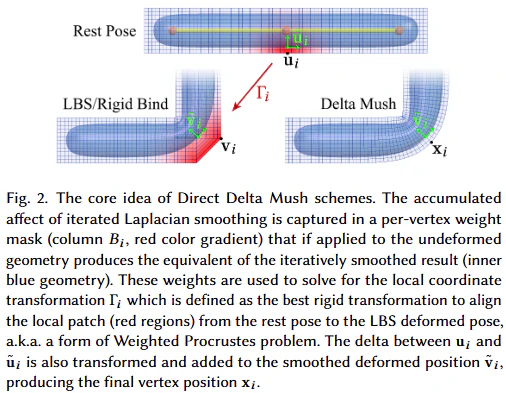

2. 実行時のオンライン処理（Run-time）
アニメーション再生中、フレームごとに以下の計算を行い、頂点の変形位置 (x_i) を求めます。
-
ボーンの影響の集約: 与えられたボーン行列 (M_j) を用い、プリコンピュートした (\Omega_{ij}) を加重合計します。
- (\begin{bmatrix} Q_i & q_i \ p_i^T & 1 \end{bmatrix} = \sum_{j=1}^{m} M_j \Omega_{ij})
- この式により、頂点 (i) に影響を与える全体の回転・並進成分を算出します。
-
回転と並進の分離: Procrustes問題（Kabschアルゴリズム等）を用いて、回転行列 (R_i) と並進ベクトル (t_i) を導出します。
- (R_i = \text{arg min}_{\Phi} \dots) （SVD等を用いて最適な回転を抽出）
- (t_i = q_i - R_i p_i)。
-
最終的な頂点位置の計算: スムーズに計算された変形位置（(\tilde{v}_i)）に、抽出した回転成分を元のデルタ（変形前の形状の差分 (d_i^0)）に適用した結果を足し合わせます。
- (x_i = \tilde{v}_i + (R_i d_i^0))。
まとめ：なぜこれが速いのか？
この手法の最大の利点は、従来のDMが実行時に行っていた**「メッシュ全体に及ぶ反復的なLaplacian平滑化」を、行列の事前計算（オフライン）と、行列の加重合計（オンライン）という極めて軽量な操作に置き換えたこと**です。
これにより、複雑な「ムッシュ（mush）」効果を、通常のLinear Blend Skinning（LBS）に近い低コストで実現しています。
さらなる検討案
もしこの処理フローをさらに最適化するなら、**「動的重み付けの調整」**に注目してみてはいかがでしょうか。
現状のフローでは (\Omega_{ij}) は事前に固定されていますが、もしこれが「ポーズに応じてリアルタイムに変化する」ような適応型の手法に拡張できれば、さらに物理挙動に近い精巧な変形が、コストを抑えたまま実現できるかもしれません。
Q:関連手法との比較について詳しく説明してください
A:
Direct Delta Mush (DDM) は、既存のスキニング手法が抱える「品質」と「計算コスト/制作コスト」のトレードオフを再定義する手法です。論文では、大きく分けて「幾何学的スキニング手法」と「物理シミュレーション手法」の2つのカテゴリと比較されています。
以下に主要な比較ポイントを整理します。
1. 幾何学的スキニング手法との比較
LBS（Linear Blend Skinning）、DQS（Dual Quaternion Skinning）、CoR（Centers of Rotation）などの手法との比較です。
-
品質とArtifactの制御:

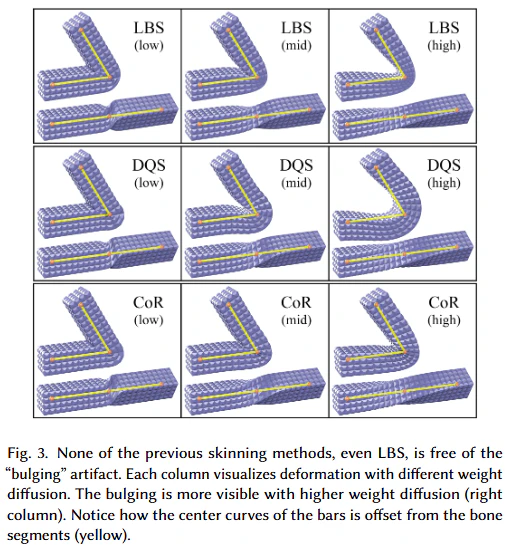

- 問題: 従来の手法では、関節を大きく曲げると「膨らみ（bulge）」や「窪み（cleft）」といった不自然なアーティファクトが発生します。

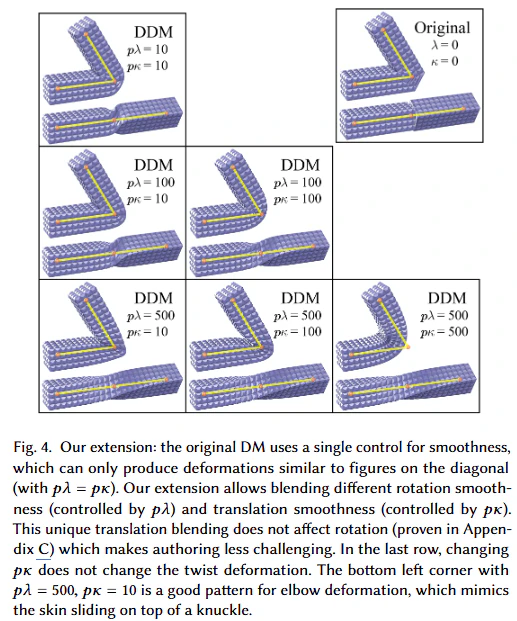

- DDMの優位性: DMと同様の平滑化処理を数学的に組み込んでいるため、これらのアーティファクトを劇的に抑制できます。特に、DDMは回転と並進の平滑化を独立して制御できるため、他の手法で不可避だった「曲げの品質」と「捻りの品質」の妥協を解消できます。
-
制作の容易さ:
- 問題: 従来手法では、高品質な結果を得るために、アーティストが手作業でウェイトをペイントしたり、補助ボーン（helper bones）を追加したりする「Rigging」作業に多大な時間を費やす必要があります。
- DDMの優位性: ほぼ「リグなし（rigid bind）」の状態から出発しても、アルゴリズムが自動的に滑らかな変形を生成するため、手作業の負担が最小限で済みます。
2. Delta Mush (DM) との比較
DDMはDMの直系であり、その品質を引き継ぎつつ、計算の効率性を改善したものです。
-
計算の形態:
- DM: 毎フレーム、Laplacian平滑化を「反復的（iterative）」に計算するため、リアルタイム実行には非常に高コストです。
- DDM: 平滑化処理を「直接的（direct）」な行列計算として定式化したため、反復計算が不要です。結果として、ランタイムの計算コストはLBSなどの軽量手法の「ボールパーク（同等の計算範囲内）」に収まります。
3. シミュレーション手法との比較
Physicsベースのシミュレーション手法（Maya Muscleや近年のProjective Dynamicsなど）との比較です。
- 適応範囲: シミュレーション手法は、衝突判定や体積保持、肌の揺れ（jiggling）など、非常に高品質ですが、計算コストが膨大で、ゲームエンジンのリアルタイム用途には不向きな場合が多いです。

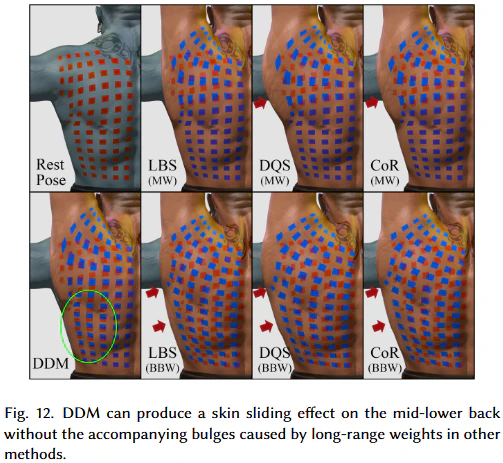

- DDMの立ち位置: DDMはシミュレーションではなく「幾何学的手法」です。そのため、衝突解決のような物理挙動自体はサポートしていませんが、シミュレーションよりも遥かに高速に動作し、かつ従来のスキニング手法では難しかった「スキンのスライディング（skin sliding）」のような高度な変形表現を可能にしました。
比較まとめ表（推論を含む）
| 手法 | 制作コスト | 品質 | 実行コスト | リアルタイム性 |
|---|---|---|---|---|
| LBS/DQS/CoR | 高 (手作業) | 低～中 | 極低 | 高 |
| Delta Mush (DM) | 低 | 高 | 高 (反復計算) | 低 (要ベイク) |
| 物理シミュレーション | 高 | 最高 | 非常に高い | 低～中 |
| DDM (提案手法) | 低 | 高 | 低 | 高 |
研究者としての視点：次の挑戦
DDMは「幾何学的スキニング」の完成形に近い性能を持っていますが、論文の結論でも示唆されている通り、「リアルタイムのゲームエンジンへの完全統合」がまだ未踏の領域です。
- 検証の方向性: もし興味があれば、DDMの計算を最新のGPUコンピュートシェーダーで実装した場合の性能評価だけでなく、**「複数のスキニング手法を動的にブレンドするハイブリッドスキニング」**が、現在のグラフィックスパイプラインにおいてどのような課題（メモリレイアウトの断片化など）を引き起こすかについて、実験してみると非常にインパクトのある研究になるかもしれません。
Q:提案手法の限界と今後の課題はなんですか？
A:
Direct Delta Mush (DDM) は、従来の手法が抱えていた「品質と効率のトレードオフ」を打破した優れた手法ですが、技術的な限界や、実用化に向けたハードルも存在します。
論文内で示されている限界と、今後の研究発展に向けた課題を整理します。
1. 手法が抱える技術的・物理的な限界
DDMは高度な幾何学的スキニング手法ですが、物理シミュレーションそのものではないため、物理的な挙動において以下の限界があります。
- 物理的現象の未サポート: 自己衝突（self-collision）の判定や、皮膚の揺れ、皺の寄る挙動といった物理ベースのセカンダリモーションを直接計算することはできません。これらが必要な場合は、依然としてシミュレーション手法に頼る必要があります。
- 体積保持の性能: LBS（Linear Blend Skinning）に比べれば体積保持能力は優れていますが、Dual Quaternion Skinning (DQS) などの手法と比較すると、完全な体積保持は難しい場合があります。特に大きく変形する場所では、体積がわずかに減少する可能性があります。
2. リソースと実装上の課題
リアルタイム性を確保した一方で、従来手法と比較して以下のコストが増加しています。
- ストレージ（重み情報）の増加: DDMでは、標準的な手法よりも頂点あたりの重み情報（weights）の保持数が2〜10倍ほど多くなります。メモリ帯域が厳しい環境では、このストレージコストがボトルネックになる可能性があります。

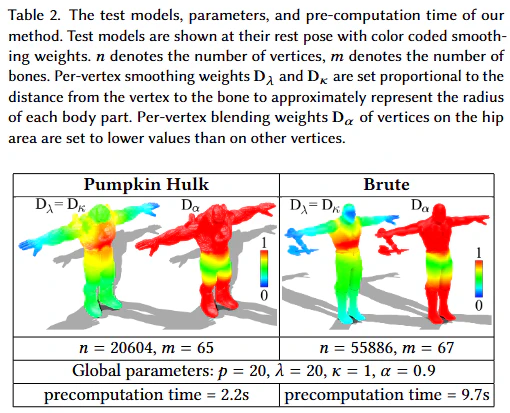

- 前計算（Precomputation）時間: モデル導入時に数秒程度の前処理（Laplacian行列の計算や行列分解）が必須となります。これは動的にモデルを生成・変更するような応用シナリオにおいては制限となります。
3. ゲームエンジンへの統合における「壁」
技術的な性能は十分でも、実運用上の課題が残されています。
- 既存パイプラインとの複雑な互換性: 現代の商用ゲームエンジンは、数百万行におよぶコードで構築されており、多くの箇所で「古いスキニング手法（LBSなど）」を前提とした歴史的な仮定や最適化が埋め込まれています。DDMを導入するためには、単にアルゴリズムを置き換えるだけでなく、アニメーションからレンダリングに至るまでの広範なパイプラインの調整が必要になる可能性が高いです。
今後の研究・発展に向けた視点
研究パートナーとして、この論文の先にある「次のステップ」をいくつか提案します。
- 動的ウェイト圧縮: 前述した「重みの多さ」という課題に対し、DDMのウェイト情報をニューラルネットワークを用いて圧縮したり、重要度の低いウェイトを適応的に間引いたりする手法を組み合わせれば、モバイル環境やメモリ制限の厳しいハードウェアでも活用できるかもしれません。
- GPUパイプラインの最適化: 論文ではCPU実装が中心ですが、近年のGPU（特に最新のメッシュシェーダーアーキテクチャ）を活用して、どの程度までこの計算を効率化できるか、また、その際のメモリレイアウトをどう設計すべきかを深掘りするエンジニアリング研究は、非常に実用的です。
- ハイブリッド・リグの自動生成: DDMを部分的に適用し、複雑な動作が求められる箇所には物理計算を動的に注入するような「ハイブリッド・リグ」を自動生成するツールチェーンの研究は、映画制作からゲーム開発まで幅広いインパクトがあるでしょう。
