設計条件
- モジュールは0.8
- ピニオン
- 歯数は12
- つまりピニオンの基準円は、歯数×モジュール=12*0.8=9.6mm
- ラック
- モジュールは0.8なので基準線は、0.8mmの距離のところ
ギアの作成
FM Gearsというアドインを使って作成
- アドインを上記リンクからインストール

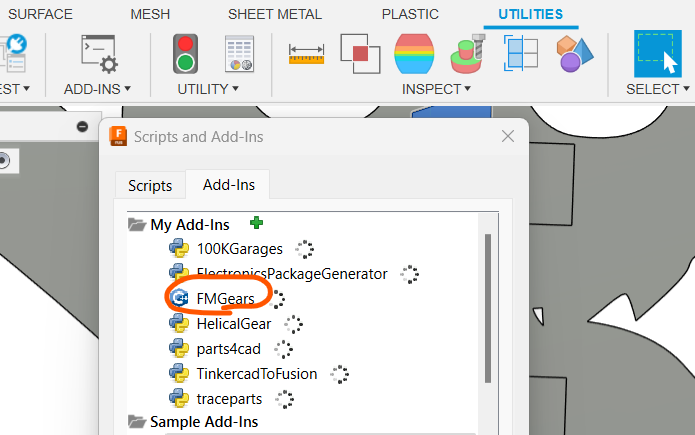

- タブのUTILITIES → ADD-INS → Scripts and Add-Ins → FMGearsを選択してRunを押す
- Createタブの下の方にFMGearsがあるのでこれをクリックして起動

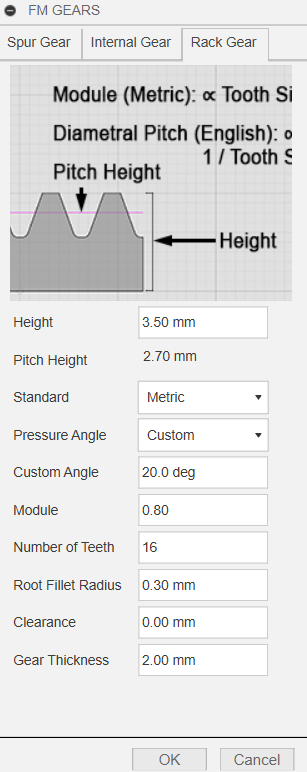

- Rack GEASでラックを作成
- Spur GEASでピニオンを作成
アセンブリ

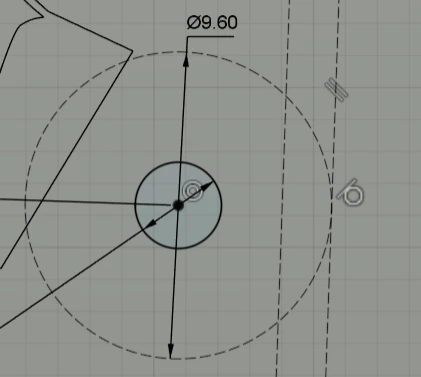

スケッチは直径に正接する形で引けばかみ合います
ラック

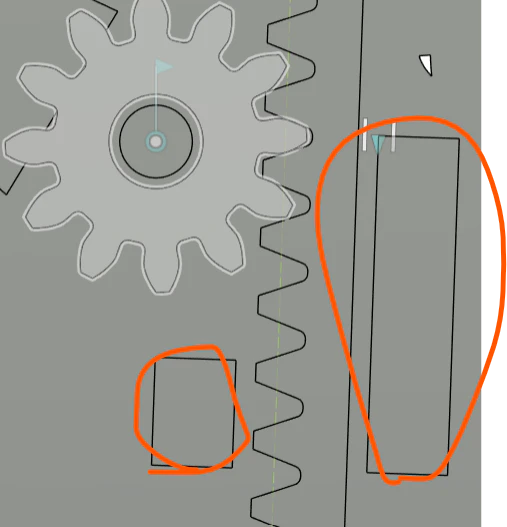

ラックがぶれないための壁を作成。
壁とラックの距離は、ラックとのクリアランス+ラック自体の幅-モジュールとします。
壁からの距離とラックの背を選択し、ジョイントを設定
モーションタイプはスライダーを選択
ピニオン
ピニオン用の軸を作成し、軸とピニオンの中心穴を選択してジョイントを設定します

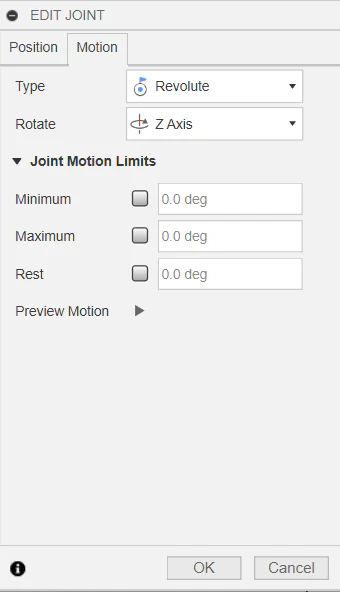

モーションタイプはくるくる回るRevoluteを選択
ジョイントリンク
ギヤ同士がかみ合いながら回るようにジョイントリンクを設定します

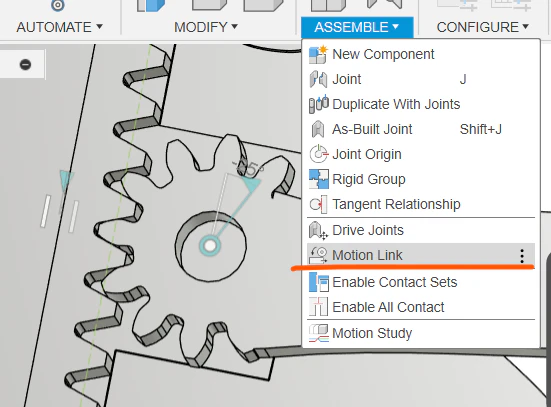

アセンブリ→モーションリンクを選択

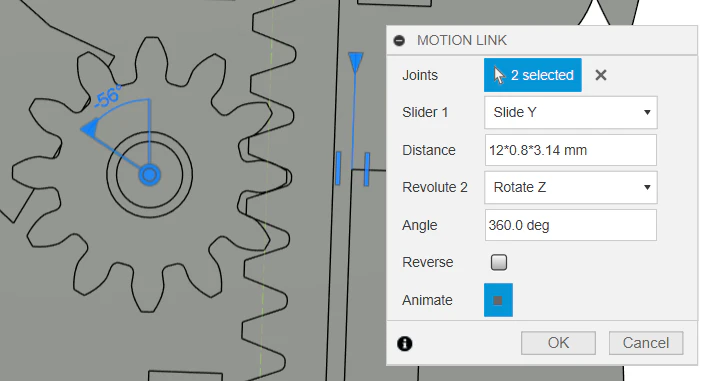

先ほど設定したジョイント2つを選択し、パラメータを入力。Distanceは、何を指しているか分かりづらいですが、ピニオン1回転あたりのラックの移動距離です。今回は、歯数12、モジュール0.8のため、12×0.8×3.14mmが1回転の移動距離となります。

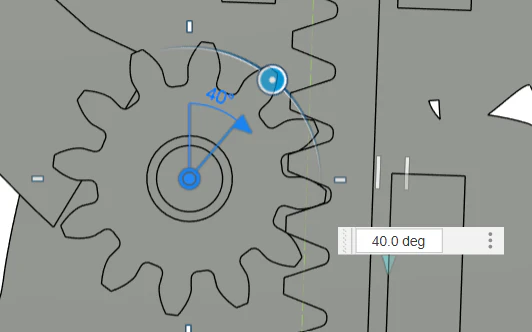

回してもギヤのかみ合いがずれなければOK
おわりに
久々にやったら思い出せなかったのでメモです
3Dプリンタ製なのでクリアランスは大き目にしています
余力あったらもう少し見やすくします
諸事情で英語版を使っていますが、日本語訳分かる人いたらお知らせください。
