階層的クラスタリングと、任意の数のクラスタへの分割

More than 1 year has passed since last update.

2016年に作った資料を公開します。もう既にいろいろ古くなってる可能性が高いです。

(追記:新しい記事は 階層的クラスタリングとシルエット係数 をご覧ください。)

本実習では教師なし学習の一種である階層的クラスタリングを行ないます。
* 階層的クラスタリング とは何か、知らない人は下記リンク参照↓

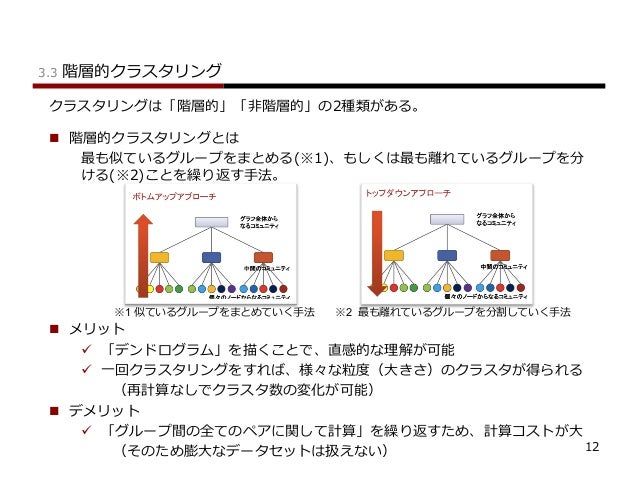

* 階層的クラスタリングとは
* クラスタリング (クラスター分析)

まずはサンプルデータの取得から

# URL によるリソースへのアクセスを提供するライブラリをインポートする。
import urllib
# ウェブ上のリソースを指定する
url = 'https://raw.githubusercontent.com/maskot1977/ipython_notebook/master/toydata/iris.txt'
# 指定したURLからリソースをダウンロードし、名前をつける。
urllib.urlretrieve(url, 'iris.txt')
('iris.txt', <httplib.HTTPMessage instance at 0x104115cf8>)
import pandas as pd # データフレームワーク処理のライブラリをインポート
df = pd.read_csv("iris.txt", sep='\t', na_values=".") # データの読み込み

得られたデータを確認します。全体像も眺めます。

df.head() #データの確認
Unnamed: 0 Sepal.Length Sepal.Width Petal.Length Petal.Width Species
0 1 5.1 3.5 1.4 0.2 setosa
1 2 4.9 3.0 1.4 0.2 setosa
2 3 4.7 3.2 1.3 0.2 setosa
3 4 4.6 3.1 1.5 0.2 setosa
4 5 5.0 3.6 1.4 0.2 setosa
df.iloc[:, 1:5].head() #特徴量のデータは2列目〜5列目
Sepal.Length Sepal.Width Petal.Length Petal.Width
0 5.1 3.5 1.4 0.2
1 4.9 3.0 1.4 0.2
2 4.7 3.2 1.3 0.2
3 4.6 3.1 1.5 0.2
4 5.0 3.6 1.4 0.2
# 図やグラフを図示するためのライブラリをインポートする。
import matplotlib.pyplot as plt
%matplotlib inline
from pandas.tools import plotting # 高度なプロットを行うツールのインポート
plotting.scatter_matrix(df[df.columns[1:5]], figsize=(6,6), alpha=0.8, diagonal='kde')   #全体像を眺める
plt.show()


さていよいよ階層的クラスタリングの実行です。

  • 階層的クラスタリングを実行するにあたって検討すべき事項は3つ。
    • 「特徴量の定義」
    • 「距離の定義」(metric)
    • 「リンケージ手法」(method)

ここでは、特徴量の定義は既に済んでいる( df[df.columns[1:5] )ものとし、距離の定義とリンケージ手法の選択を行って階層的クラスタリングを実行します。

# metric は色々あるので、ケースバイケースでどれかひとつ好きなものを選ぶ。
# method も色々あるので、ケースバイケースでどれかひとつ好きなものを選ぶ。
from scipy.cluster.hierarchy import linkage, dendrogram
result1 = linkage(df.iloc[:, 1:5],
                  metric = 'braycurtis',
                  #metric = 'canberra',
                  #metric = 'chebyshev',
                  #metric = 'cityblock',
                  #metric = 'correlation',
                  #metric = 'cosine',
                  #metric = 'euclidean',
                  #metric = 'hamming',
                  #metric = 'jaccard',
                  #method= 'single')
                  method = 'average')
                  #method= 'complete')
                  #method='weighted')
dendrogram(result1)
plt.title("Dedrogram")
plt.ylabel("Threshold")
plt.show()


とりあえずこれで、デンドログラム(樹形図)は描けました。

クラスタを得る

Threshold (閾値)を変えることでクラスタの数は変わります。どのくらいの閾値が適切か、どのくらいのクラスタ数が適切か、データの性質を理解した上でケースバイケースで検討しなければいけません。適切な閾値、あるいは適切なクラスタ数でクラスタを得る方法を作りましょう。

# Threshold を変えるとクラスタ数や平均クラスタサイズがどう変わるか調べる
import numpy as np
import matplotlib.pyplot as plt

n_clusters = len(df)
n_samples = len(df)
df1 = pd.DataFrame(result1)
x1 = []
y1 = []
x2 = []
y2 = []
for i in df1.index:
    n1 = int(df1.ix[i][0])
    n2 = int(df1.ix[i][1])
    val = df1.ix[i][2]
    n_clusters -= 1
    x1.append(val)
    x2.append(val)
    y1.append(n_clusters)
    y2.append(float(n_samples) / float(n_clusters))

plt.subplot(2, 1, 1)
plt.plot(x1, y1, 'yo-')
plt.title('Threshold dependency of hierarchical clustering')
plt.ylabel('Num of clusters')
plt.subplot(2, 1, 2)
plt.plot(x2, y2, 'ro-')
plt.xlabel('Threshold')
plt.ylabel('Ave cluster size')
plt.show()


# 指定した thoreshold でクラスタを得る関数を作る
def get_cluster_by_threshold(result, threshold):
    output_clusters = []
    output_cluster_ids = []
    x_result, y_result = result.shape
    n_clusters = x_result + 1
    cluster_id = x_result + 1
    father_of = {}
    df1 = pd.DataFrame(result)
    x1 = []
    y1 = []
    x2 = []
    y2 = []
    for i in df1.index:
        n1 = int(df1.ix[i][0])
        n2 = int(df1.ix[i][1])
        val = df1.ix[i][2]
        n_clusters -= 1
        if val < threshold:
            father_of[n1] = cluster_id
            father_of[n2] = cluster_id

        cluster_id += 1

    cluster_dict = {}
    for n in range(x_result + 1):
        if not father_of.has_key(n):
            output_clusters.append([n])
            continue

        n2 = n
        m = False
        while father_of.has_key(n2):
            m = father_of[n2]
            #print [n2, m]
            n2 = m

        if not cluster_dict.has_key(m):
            cluster_dict.update({m:[]})
        cluster_dict[m].append(n)

    output_clusters += cluster_dict.values()

    output_cluster_id = 0
    output_cluster_ids = [0] * (x_result + 1)
    for cluster in sorted(output_clusters):
        for i in cluster:
            output_cluster_ids[i] = output_cluster_id
        output_cluster_id += 1

    return output_cluster_ids
# 指定した thoreshold でクラスタを得る関数を使う。
print get_cluster_by_threshold(result1, 0.05)
[0, 1, 1, 1, 0, 2, 1, 0, 1, 1, 0, 0, 1, 3, 2, 2, 2, 0, 2, 0, 0, 0, 4, 0, 0, 1, 0, 0, 0, 1, 1, 0, 2, 2, 1, 1, 0, 0, 1, 0, 0, 5, 1, 0, 2, 1, 0, 1, 0, 0, 6, 6, 6, 7, 6, 7, 6, 8, 6, 7, 8, 7, 9, 6, 7, 6, 7, 7, 9, 7, 10, 6, 10, 6, 6, 6, 6, 11, 6, 7, 7, 7, 7, 10, 7, 6, 6, 9, 7, 7, 7, 6, 7, 8, 7, 7, 7, 6, 8, 7, 11, 10, 12, 11, 11, 13, 14, 12, 12, 12, 11, 11, 11, 10, 10, 11, 11, 13, 13, 9, 11, 10, 13, 10, 11, 12, 10, 10, 11, 12, 12, 13, 11, 10, 10, 13, 11, 11, 10, 11, 11, 11, 10, 11, 11, 11, 10, 11, 11, 10]
# 指定したクラスタ数でクラスタを得る関数を作る。
def get_cluster_by_number(result, number):
    output_clusters = []
    x_result, y_result = result.shape
    n_clusters = x_result + 1
    cluster_id = x_result + 1
    father_of = {}
    df1 = pd.DataFrame(result)
    x1 = []
    y1 = []
    x2 = []
    y2 = []
    for i in df1.index:
        n1 = int(df1.ix[i][0])
        n2 = int(df1.ix[i][1])
        val = df1.ix[i][2]
        n_clusters -= 1
        if n_clusters >= number:
            father_of[n1] = cluster_id
            father_of[n2] = cluster_id

        cluster_id += 1

    cluster_dict = {}
    for n in range(x_result + 1):
        if not father_of.has_key(n):
            output_clusters.append([n])
            continue

        n2 = n
        m = False
        while father_of.has_key(n2):
            m = father_of[n2]
            #print [n2, m]
            n2 = m

        if not cluster_dict.has_key(m):
            cluster_dict.update({m:[]})
        cluster_dict[m].append(n)

    output_clusters += cluster_dict.values()

    output_cluster_id = 0
    output_cluster_ids = [0] * (x_result + 1)
    for cluster in sorted(output_clusters):
        for i in cluster:
            output_cluster_ids[i] = output_cluster_id
        output_cluster_id += 1

    return output_cluster_ids
# 指定したクラスタ数でクラスタを得る関数を使う。
print get_cluster_by_number(result1, 5)
[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 2, 2, 2, 2, 2, 2, 2, 3, 2, 2, 3, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 4, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 3, 2, 2, 2, 2, 3, 2, 4, 2, 4, 4, 4, 4, 2, 4, 4, 4, 4, 4, 4, 2, 2, 4, 4, 4, 4, 2, 4, 2, 4, 2, 4, 4, 2, 2, 4, 4, 4, 4, 4, 2, 2, 4, 4, 4, 2, 4, 4, 4, 2, 4, 4, 4, 2, 4, 4, 2]

以上で、階層的クラスタリングができるようになりました。でもこれだけでは、しっくり来る結果が得られたのかどうかよく分かりませんので、図示してみましょう。

クラスタリング結果のマッピング

  • クラスタリング結果を Scatter Matrix 上にマッピングします。
  • 色は自分で決めることもできます(総合実験4日目 参照)が、色の数が増えると面倒なので次のように自動で決めることもできます。 cmapのオプション を設定すればいろんな色の組み合わせで表現できます。
# Scatter Matrix に、クラスタリング結果をマッピング
import matplotlib.pyplot as plt
import matplotlib.cm as cm
%matplotlib inline
from pandas.tools import plotting # 高度なプロットを行うツールのインポート
plotting.scatter_matrix(df[df.columns[1:5]], figsize=(6,6), alpha=0.8, diagonal='kde',
                        c=get_cluster_by_number(result1, 5), cmap=cm.rainbow, color=[], s=50)
plt.show()


  • クラスタリング結果を、主成分分析のプロット上にマッピングします。
# 主成分分析のプロットに、クラスタリング結果をマッピング
from sklearn.decomposition import PCA
pca = PCA()
pca.fit(df[df.columns[1:5]])
feature = pca.transform(df[df.columns[1:5]])
plt.figure(figsize=(6, 6))
plt.scatter(feature[:, 0], feature[:, 1], c=get_cluster_by_number(result1, 5), s=60, alpha=0.5,
            cmap=plt.cm.rainbow)
plt.show()


もうちょっと詳しく、流れを理解したい

以上で、階層的クラスタリングと、クラスタリング結果のマッピングまでできるようになりました。ここから先は、やらなくても良いと言えばやらなくても良いところです。階層的クラスタリングをするときに、何が起こっているのか少しだけ詳しく見ながら進めると次のようになります。

距離行列生成

# 距離といっても色んな距離があるので、どれか選ぶ。
import scipy.spatial.distance as distance
n_samples = len(df)
dMatrix = np.zeros([n_samples, n_samples])
for i in range(n_samples):
    for j in range(n_samples):
        dMatrix[i, j] = distance.braycurtis(df.ix[i, 1:5], df.ix[j, 1:5]) # braycurtis 距離
        #dMatrix[i, j] = distance.canberra(df.ix[i, 1:5], df.ix[j, 1:5]) # canberra 距離
        #dMatrix[i, j] = distance.chebyshev(df.ix[i, 1:5], df.ix[j, 1:5])  # chebyshev 距離
        #dMatrix[i, j] = distance.cityblock(df.ix[i, 1:5], df.ix[j, 1:5])  # cityblock 距離
        #dMatrix[i, j] = distance.correlation(df.ix[i, 1:5], df.ix[j, 1:5])  # correlation 距離
        #dMatrix[i, j] = distance.cosine(df.ix[i, 1:5], df.ix[j, 1:5])  # cosine 距離
        #dMatrix[i, j] = distance.euclidean(df.ix[i, 1:5], df.ix[j, 1:5])  # euclidean 距離
        #dMatrix[i, j] = distance.hamming(df.ix[i, 1:5], df.ix[j, 1:5])  # hamming 距離
        #dMatrix[i, j] = distance.jaccard(df.ix[i, 1:5], df.ix[j, 1:5])  # jaccard 距離
#距離行列の中身を見る
pd.DataFrame(dMatrix).head()
0 1 2 3 4 5 6 7 8 9 ... 140 141 142 143 144 145 146 147 148 149
0 0.000000 0.035533 0.040816 0.051020 0.009804 0.055556 0.035176 0.014778 0.068063 0.040404 ... 0.300000 0.289855 0.268482 0.302817 0.295775 0.291971 0.289575 0.278810 0.265455 0.253846
1 0.035533 0.000000 0.026455 0.026455 0.035533 0.090909 0.041667 0.030612 0.032609 0.015707 ... 0.304029 0.293680 0.264000 0.314079 0.314079 0.288390 0.285714 0.274809 0.291045 0.249012
2 0.040816 0.026455 0.000000 0.021277 0.040816 0.096154 0.026178 0.035897 0.038251 0.031579 ... 0.316176 0.305970 0.285141 0.318841 0.318841 0.308271 0.306773 0.295019 0.295880 0.269841
3 0.051020 0.026455 0.021277 0.000000 0.051020 0.096154 0.026178 0.035897 0.027322 0.021053 ... 0.308824 0.298507 0.277108 0.318841 0.318841 0.300752 0.298805 0.287356 0.295880 0.261905
4 0.009804 0.035533 0.040816 0.051020 0.000000 0.055556 0.035176 0.014778 0.068063 0.040404 ... 0.307143 0.297101 0.276265 0.309859 0.302817 0.299270 0.297297 0.286245 0.272727 0.261538

5 rows × 150 columns

距離行列を距離ベクトルに変換する

# 距離行列を距離ベクトルに変換する
dArray = distance.squareform(dMatrix)
# 距離ベクトルを確認する
pd.DataFrame(dArray).T
0 1 2 3 4 5 6 7 8 9 ... 11165 11166 11167 11168 11169 11170 11171 11172 11173 11174
0 0.035533 0.040816 0.05102 0.009804 0.055556 0.035176 0.014778 0.068063 0.040404 0.028571 ... 0.045593 0.014749 0.031884 0.042424 0.030864 0.054545 0.034921 0.035294 0.027692 0.045317

1 rows × 11175 columns

階層的クラスタリング

#クラスタリングする。リンケージ手法にもいろいろあるので、どれか選ぶ。
result = linkage(dArray, method = 'average')
#result = linkage(dArray, method = 'complete')
#result = linkage(dArray, method = 'single')
#result = linkage(dArray, method = 'weighted')

デンドログラムの描画

# デンドログラムの描画
dend = dendrogram(result)



課題

以下の課題を解いてください。
* 課題1: 上記のクラスタリングで、「距離の定義」(metric)と「リンケージ手法」(method)を変えるとデンドログラムがどのように変わるか確認してください。
* 課題2: 同様に、クラスタ数を2〜6に変えるとマッピング結果がどのように変わるか確認してください。
