Adafruit Trinkey QT2040 で人生最初の Bad USB を作った〜 CircuitPython で HID 注入と OS 判定まで

Last updated at 2026-05-24Posted at 2026-05-24

この記事のスタンス
本記事は 自分の MacBook に対する HID 注入の学習メモです。
「他人のPCに挿す」「攻撃ペイロードを撒く」といった用途は一切扱いません。
Qiita で公開する以上、誰が読んでも参考になる「仕組みの解説」だけに留めています。

🪪 何を作ったのか

USB-A 直挿しの超小型ボード Adafruit RP2040 QT Trinkey (P5056) に CircuitPython を載せ、
挿すだけで自分のホームページ (masafy.org) をデフォルトブラウザで開く
"Bad USB" デモを段階的に作りました。

最終形はこんな動作です：

🔴 USB に挿す → 赤点滅 3 秒（救済ウィンドウ）
⚪ 白の呼吸光 → "armed"（待機）状態
BOOT ボタンを押す → 発動
🟠 CapsLock / NumLock の LED を見て Mac / Windows / ChromeOS を自動判定
🟢 / 🔵 / 🟣 各 OS 用のルートで https://masafy.org を開く

NeoPixel で状態が常に色として見えるので、デモ映えするし、自分が今どこで詰まってるかも一目でわかります。

ソース一式は GitHub に置いてあります → masafykun/bad-usb-trinkey-lab

🛠️ 用意したもの

項目	内容
ボード	Adafruit RP2040 QT Trinkey (P5056)
母艦	MacBook (Apple Silicon, macOS Tahoe)
USB-C ハブ	Trinkey は USB-A 直挿しなので、USB-C しかない Mac はハブ必須
ファーム	CircuitPython 10.2.1 (`adafruit_qt2040_trinkey`)
ライブラリ	`adafruit_hid` / `neopixel`（CircuitPython Library Bundle 10.x）

Trinkey QT2040 は、見た目は「ただの USB メモリのガワを剥いだ基板」みたいなサイズ感ですが、
RP2040 + 8MB Flash + STEMMA QT (I2C) + BOOT ボタン + NeoPixel ×1 という、HID 専用機としては
かなりリッチな構成です。GPIO はほぼ引き出されていないので「HID で遊ぶ専用」と割り切った設計。

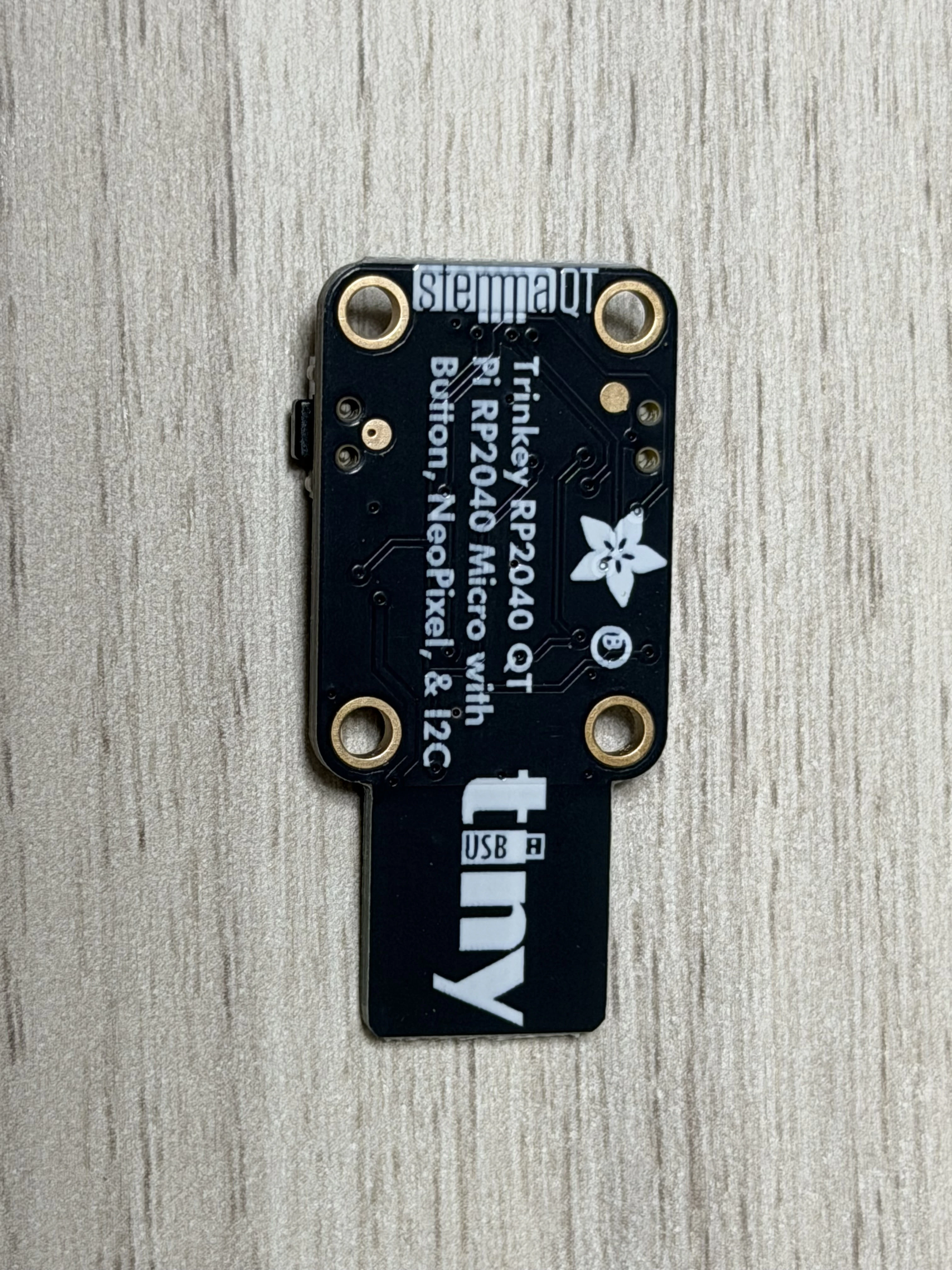

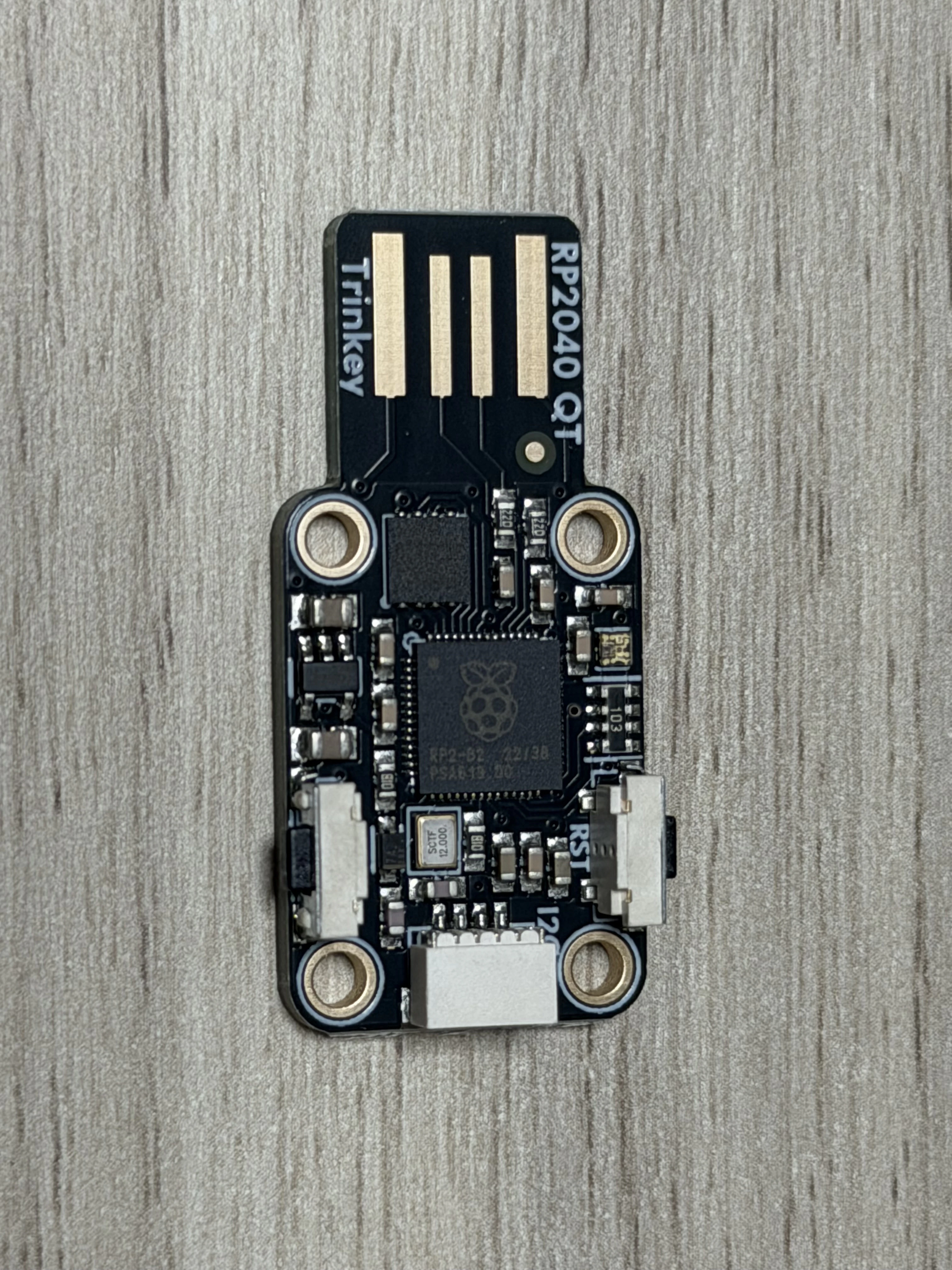

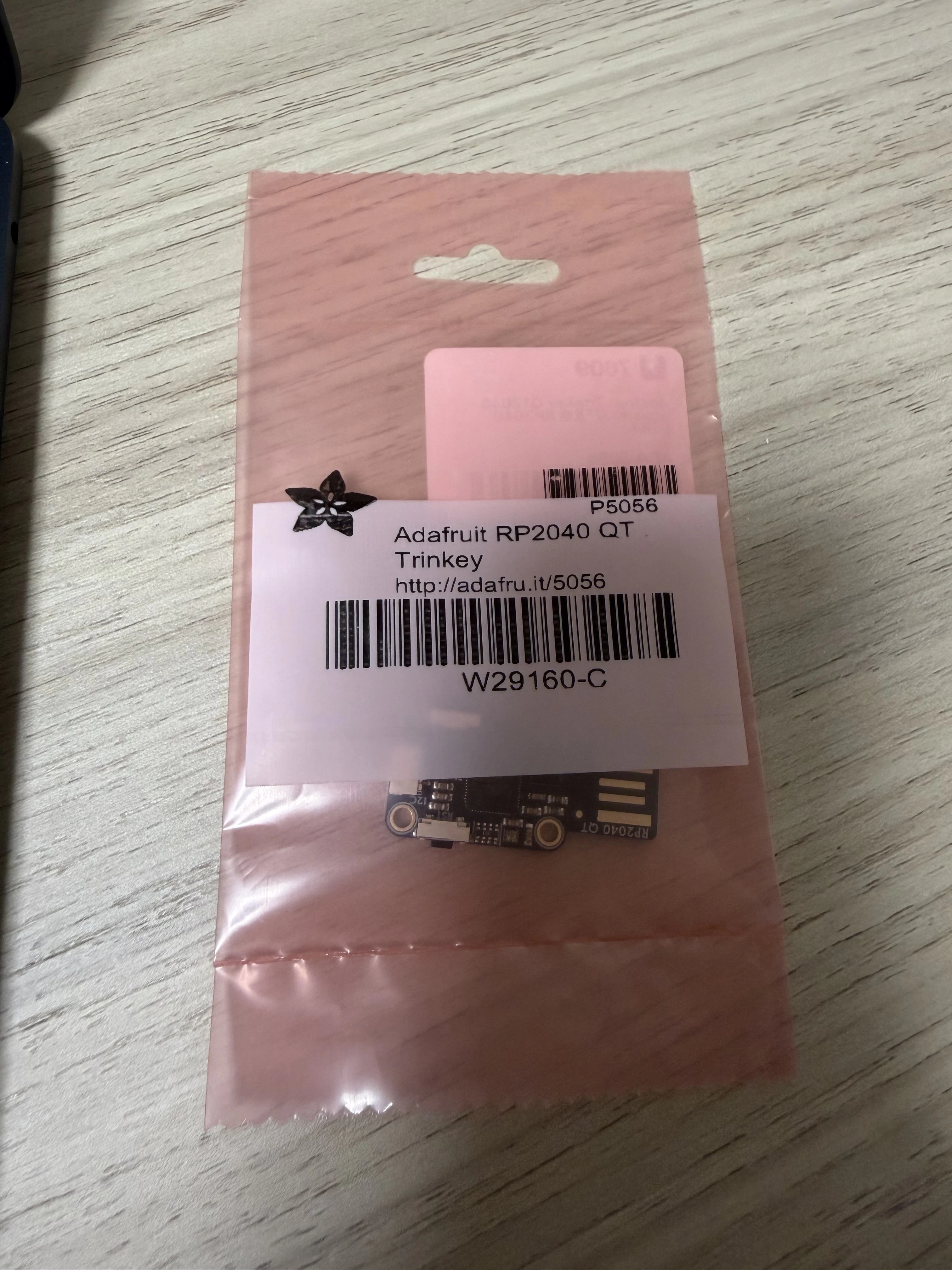

表面	裏面	開封時

🧪 ステップ 1: 工場出荷状態を確認

挿しただけでは Mac の Finder に何もマウントされませんでした。
USB ツリーを見るとデバイスは認識されていて、こんな情報が出ます：

USB Product Name = "PicoArduino"
USB Vendor Name  = "Raspberry Pi"
idVendor:idProduct = 0x2E8A:0x8109

つまり工場出荷状態は Arduino-Pico のファームウェア が書き込まれた状態で、
CircuitPython ではなく Arduino IDE 系の HID + CDC として認識されています。
/dev/cu.usbmodem1201 でシリアル接続もできましたが、出力は何もありませんでした。

これは Adafruit の出荷ロットによって CircuitPython がプリインの場合もあれば
Arduino-Pico の場合もあるようなので、最初に必ず確認する のがおすすめです。

🧪 ステップ 2: CircuitPython に書き換える

BOOT ボタンを押しっぱなしで USB を挿し直す と、Mac に RPI-RP2 という FAT16 の
小さなドライブが現れます。ここに CircuitPython の .uf2 を放り込めば書き込み完了。

# CircuitPython UF2 を取得
curl -fL -o trinkey-cp.uf2 \
  "https://downloads.circuitpython.org/bin/adafruit_qt2040_trinkey/en_US/adafruit-circuitpython-adafruit_qt2040_trinkey-en_US-10.2.1.uf2"

# RPI-RP2 にドロップ → 自動再起動
cp trinkey-cp.uf2 /Volumes/RPI-RP2/

数秒で自動再起動して、今度は CIRCUITPY という名前でマウントされます。

$ cat /Volumes/CIRCUITPY/boot_out.txt
Adafruit CircuitPython 10.2.1 on 2026-05-13; Adafruit QT2040 Trinkey with rp2040
Board ID:adafruit_qt2040_trinkey

macOS では「キーボード設定アシスタント」のダイアログが立ち上がるかもしれません。
これは HID として認識された証拠 なので、安心して終了で OK です。

🧪 ステップ 3: Hello HID（最小の HID 注入）

CircuitPython Library Bundle (10.x) から
adafruit_hid/ フォルダを CIRCUITPY/lib/ にコピーします。

そして CIRCUITPY/code.py をこれにする：

import time
import usb_hid
from adafruit_hid.keyboard import Keyboard
from adafruit_hid.keyboard_layout_us import KeyboardLayoutUS

time.sleep(5)  # 救済ウィンドウ：壊れたコードを書いたとき抜く猶予

kbd = Keyboard(usb_hid.devices)
layout = KeyboardLayoutUS(kbd)
layout.write("Hello from Trinkey\n")

while True:
    time.sleep(60)

メモアプリを開いてフォーカスを置いた状態で待っていると、5 秒後にちゃんと
"Hello from Trinkey" がタイプされます。人生最初の HID 注入 が成立した瞬間でした。

💡 「最初の time.sleep(5)」は超重要
挿した瞬間に何かタイプし始めると、CIRCUITPY を編集中の自分のエディタに
誤爆して大惨事になります。最初の数秒は何もしないことで、書き間違えたコードを
抜いて差し戻して直す時間が確保できます。これ実用上めちゃくちゃ大事。

🌈 ステップ 4: NeoPixel で状態を可視化

Trinkey には NeoPixel が 1 個載っています。コードの段階を色で表示すると、
「今どこで止まってる／何やってる」がパッと見える のでデバッグが激速になります。

import board, neopixel
pixel = neopixel.NeoPixel(board.NEOPIXEL, 1, brightness=0.2)

pixel[0] = (255, 0, 0)    # 🔴 起動直後
pixel[0] = (255, 90, 0)   # 🟠 判定中
pixel[0] = (0, 255, 0)    # 🟢 完了

これだけでも体験が一段階上がります。
完成版では「起動 → armed → 判定 → OS別カラー」と最大 6 色を使い分けています。

🧪 ステップ 5: Hak5 流の OS 自動判定

ここが一番面白いところ。HID キーボードは「ホスト→デバイス」方向で
ロックキーの LED 状態（CapsLock / NumLock / ScrollLock） を送ってきます。
CircuitPython では Keyboard.led_status でこのバイト列が読めます。

Hak5 USB Rubber Ducky の os_detect 拡張を参考にすると、
こんな枝分かれで OS が判別できます：

1. CapsLock を 1 回送信 → LED が反応するか観測
     反応なし → macOS (synchronous lock-LED reporting が不完全)
     反応あり → 2 へ
2. NumLock を 1 回送信 → LED が反応するか観測
     反応なし → ChromeOS
     反応あり → Windows / Linux

CircuitPython では Configuration Request Count が低レベル API として
取れないため Windows と Linux の区別は付きませんが、Mac / Windows / ChromeOS の
3 OS を区別するだけならこの 2 段プローブで十分です。

ヘルパー関数にまとめるとこんな感じ：

def probe_lock(keycode, bit_mask):
    """ロックキーを送って LED が反応したかを返す。反応した場合は元に戻す。"""
    before = kbd.led_status[0] & bit_mask
    kbd.send(keycode)
    time.sleep(0.3)
    after = kbd.led_status[0] & bit_mask
    responded = (before != after)
    if responded:
        kbd.send(keycode)  # 元の状態に戻す
        time.sleep(0.15)
    return responded

if not probe_lock(Keycode.CAPS_LOCK, 0x02):
    os_id = "mac"
elif not probe_lock(Keycode.KEYPAD_NUMLOCK, 0x01):
    os_id = "chromeos"
else:
    os_id = "windows"

実行すると Mac では CapsLock LED が一瞬チラッと光って消える挙動が肉眼で見えます。
これが「Hak5 流の OS フィンガープリント」が動いている証拠です。

🍣 ステップ 6: macOS の日本語 IME を切る

Mac だと、Spotlight (Cmd+Space) を開いて https://masafy.org と打つと、
日本語 IME が ON のままだとローマ字入力扱いされて変換される という落とし穴があります。
僕は最初これでハマりました。

解決策：Spotlight を開いた直後に 「英数」キー（JIS Eisu, HID Usage 0x91） を送って IME を OFF にする。

kbd.send(Keycode.COMMAND, Keycode.SPACE)  # Spotlight
time.sleep(0.6)
kbd.press(0x91)                            # JIS Eisu (IME OFF)
time.sleep(0.05)
kbd.release_all()

adafruit_hid の Keycode には LANG2（Eisu）が定数として定義されていませんが、
HID Usage ID を整数で直接 press() に渡せます。US 配列の Mac では無視されるだけなので無害です。

💡 もう一つの落とし穴
layout.write("Safari\n") だと「文字列の最後の \n」が Enter として送られますが、
Spotlight は 検索結果を更新する暇なく Enter してしまう ので、前回検索した
メモが選ばれて誤起動します。"Safari" と Enter の間に 0.5 秒くらい寝かせる
ことで安定します。

layout.write("Safari")
time.sleep(0.5)              # Spotlight の検索結果が確定するまで待つ
kbd.send(Keycode.ENTER)
time.sleep(2.5)              # Safari の起動を待つ
kbd.send(Keycode.COMMAND, Keycode.T)  # 新規タブ（アドレスバー自動フォーカス）
time.sleep(0.4)
layout.write(URL)
time.sleep(0.3)
kbd.send(Keycode.ENTER)

ポイントは Cmd+L（アドレスバー移動）ではなく Cmd+T（新規タブ）を使う こと。
新規タブだと既存ウィンドウの状態に依存せず、必ずアドレスバーにフォーカスが当たるからです。

🔘 ステップ 7: BOOT ボタン発動で誤爆防止

ここまでで「挿したら勝手に発動する」スクリプトはできましたが、これだと
CIRCUITPY/code.py を編集して保存した瞬間に再ロード→誤発動 が頻発します。
作業中の自分のキーボード入力にも混入して非常にうざい。

そこで、BOOTボタンを押したときだけ発動する モードを追加しました。

import digitalio
button = digitalio.DigitalInOut(board.BUTTON)
button.switch_to_input(pull=digitalio.Pull.UP)

# 起動の赤点滅のあと、白の呼吸光でボタンを待つ
phase, direction = 0.0, 1
while button.value:  # 押されていない = True
    val = int(phase * 60)
    pixel[0] = (val, val, val)
    phase += 0.02 * direction
    if phase >= 1.0: phase, direction = 1.0, -1
    elif phase <= 0.0: phase, direction = 0.0, 1
    time.sleep(0.02)

# ここから判定と実行

これで「Trinkey は 挿しただけでは何もしない → 意図して BOOT を押した瞬間に発動」
という安全な動作になりました。デモで人前に出すときの安心感が段違いです。

⚠️ Trinkey QT2040 には小さな SMD ボタンが 2 つあり、BOOT と RST です。
CircuitPython から board.BUTTON で読めるのは BOOT のほうです。
RST は押すと CircuitPython そのものが再起動するだけです。

💻 完成形（抜粋）

最終形のコードはこちら → 04-button-armed-launch/code.py

NeoPixel の動作対応表：

色	状態
🔴 赤点滅	起動・救済ウィンドウ
⚪ 白の呼吸光	armed（BOOTボタン待ち）
🟠 オレンジ	OS 判定中
🟢 緑	macOS 確定 → Safari → URL
🔵 青	Windows 確定 → Win+R → URL
🟣 紫	ChromeOS 確定 → Ctrl+T → URL

📝 まとめと、次にやりたいこと

ハードが届いてから完成まで 半日くらい で組み上がりました。
CircuitPython は本当に手軽で、HID デバイスを作る学習教材として最高でした。

次にやりたいことのメモ：

DuckyScript インタプリタを自作 — .txt でペイロード書けるようにする
STEMMA QT 拡張 — センサーやエンコーダを追加してマクロパッド化
boot.py で複数モード切替 — BOOTボタン押しながら挿すとストレージ専用、通常挿しは HID 専用、みたいな
3D プリントのケース — 基板むき出しだと指が痛い。Printables の Spacehuhn さんのモデルを発注予定

⚠️ 倫理について

最後にもう一度。HID 注入の技術は、他人のPCに使った瞬間に「不正アクセス」になる可能性が高い ので、

自分のMacBook / 自分のVM / 自分のWindows機のみが検証対象
ランサム・データ窃取・C2 通信を埋め込むようなペイロード作成は対象外
検知回避を目的化した実装は対象外

このスタンスを守った上で、「USB がどう PC を騙すか」の仕組みを理解するための学習として
こういう小さなラボを作るのは、防御側を考える視点を養うのにも有用だと思います。

🆕 追記 (2026-05-25): ChromeOS 編 — 自動判定の限界と物理ボタンによる解決

記事公開後、手元の ASUS Chromebook で実機検証したら 完成版が Mac として誤動作 することが判明しました。仮説検証 → 業界調査 → 物理ボタンで解決、までの顛末を共有します。

1️⃣ ChromeOS 実機で Mac と誤判定された

Chromebook に挿すと、🔴 → 🟠 (判定中) → 🟢 緑 (Mac判定) と遷移して Cmd+Space が走り、Launcher (Spotlight 相当) が開いてしまいました。

Hak5 流の判定は「NumLock 反応ありで ChromeOS を分ける」前提なので、これは想定外。

2️⃣ 4色プローブで原因究明

両ロックキーの反応を 独立に 観測する診断スクリプトを書き、4 色で結果を表示しました：

色	観測	推定OS
🔴 赤	Caps:無 / Num:無	Mac (仮説)
🟢 緑	Caps:有 / Num:有	Windows/Linux
🔵 青	Caps:無 / Num:有	ChromeOS (仮説)
🟡 黄	Caps:有 / Num:無	未知

結果は驚きで、ChromeOS でも 🔴 赤（CapsLock も NumLock も LED 反応なし）。
つまり ChromeOS は HID キーボードに対するロックLEDの同期報告を一切しない ことが実機で確認されました。物理キーボードに NumLock/CapsLock がそもそも存在しない設計（Search キーに置き換わっている）と整合的です。

3️⃣ 業界全体の限界を調査

「USB レベルで別の手段はないか？」と思って最新研究を調べてみると：

keyboardio/FingerprintUSBHost — Arduino 系で USB GET_DESCRIPTOR 要求パターンを観察する手法
QMK Firmware の OS Detection — 同じ手法を採用

両方とも次の記述が：

"ChromeOS and Android are both identified as Linux (since they're both using the Linux USB stack.)"

つまり 業界全体で ChromeOS と Linux の区別は不可能 と認められている領域でした。加えて CircuitPython には USB Setup Packet を観察する API すら無いため、この手法すら CircuitPython では実装できません。

手段	CircuitPython 可否	ChromeOS 区別
(A) ロックLED 同期報告 (Hak5 流)	✅ `Keyboard.led_status`	❌ Mac と同じに見える
(B) USB Descriptor 観察 (FingerprintUSBHost 流)	❌ 低レベル API 不在	❌ Linux と同じに見える
(C) ホスト側エージェントとの CDC 通信	✅	✅ だが Bad USB の前提に反する

4️⃣ 解決：BOOT ボタンの押し方で OS を「ユーザーが宣言する」

完全な自動判定を諦め、ユーザーが意図を物理ボタンで表明する設計 に切り替えました。

BOOT ボタン	NeoPixel 遷移	モード
短押し (< 0.5s)	🟡 黄色 → 離す → 🟢 緑	Mac
長押し (≥ 0.5s)	🟡 黄色 → 🟠 オレンジ → 離す → 🟣 紫	ChromeOS

押下中の NeoPixel が 🟡黄色 → 🟠オレンジ に変わるので、「今長押し領域に入った」と離す前に視覚確認できる。「自動判定の限界」を「物理操作の触感」で補う、ある意味エンジニアリングらしい解決だと思います。

press_start = time.monotonic()
pixel[0] = (255, 255, 0)              # 🟡 短押し領域
crossed_threshold = False

while is_pressed():
    elapsed = time.monotonic() - press_start
    if elapsed >= 0.5 and not crossed_threshold:
        pixel[0] = (255, 100, 0)      # 🟠 長押し領域に突入
        crossed_threshold = True
    time.sleep(0.02)

mode = "chromeos" if time.monotonic() - press_start >= 0.5 else "mac"

完成版 → firmware/06-button-mode-select/code.py

5️⃣ もう一つの落とし穴: JIS 配列の `:` 問題

ChromeBook で動かしたら、今度は : が + に化けて https+//masafy.org がアドレスバーに入りました。これは ChromeOS のキーボード入力方式が JIS 配列 だったため。

配列	`:` を打つキー	HID Usage
US	Shift + `;`	0x33 + Shift
JIS	Quote 位置キー（Shift なし）	0x34 (`Keycode.QUOTE`)

adafruit_hid の KeyboardLayoutUS は US 配列前提なので、JIS 環境では : だけ keycode 直送りすればOK：

def jis_write_url(url):
    for c in url:
        if c == ":":
            kbd.send(Keycode.QUOTE)   # JIS: Quote 位置 = `:`
        else:
            layout.write(c)

/ . などは US/JIS で HID Usage が同じなので影響なし。

6️⃣ この章の教訓

HID キーボードからの OS 自動判別は業界全体で限界がある。特に Mac/ChromeOS の区別は困難
自動化を諦める判断も技術。「物理ボタンの押し方で意図を表明する」 UX は、限界を逆手に取った設計
キーボードレイアウト依存の文字化け はテスト環境を増やすと初めて見えてくる落とし穴
NeoPixel で「今どっちのモードに入ろうとしているか」を視覚化 すると、手動分岐でも誤操作がほぼゼロになる

完璧な自動判定を追求するより、「限界を受け入れて、人間との協調をデザインする」方が現実解になることもある — そんなことを学んだ章でした。

🔗 リンク

ソースコード → masafykun/bad-usb-trinkey-lab
ハードウェア → Adafruit RP2040 QT Trinkey (P5056)
参考にした手法 → Hak5 USB Rubber Ducky / os_detect.txt
関連: USB OS フィンガープリント → keyboardio/FingerprintUSBHost / QMK OS Detection
CircuitPython 公式 → adafruit_qt2040_trinkey
