本記事の内容

AUTODESK Platform Services(APS)の提供しているAPIを利用して、Revitファイル(.rvt)をWebブラウザ上で表示するまでのプロセスについて記載しています。

AUTODESK Platform Services(APS)とは？については以下の記事をご覧ください

前提について

前提について記します。

前提①
- AUTODESK Platform Servicesのアプリを作成済で、下記を取得済
  (取得方法についてはこちら)
  - Client ID
  - Client Secret
前提②
- Revitファイルを取得済である
  - 本記事では取得済のRevitファイルをRoofSampleFile.rvtとします。
    （こちらからダウンロードしたものです）
前提③
- AUTODESK Construction Cloud（ACC）/ BIM360などは使わない。

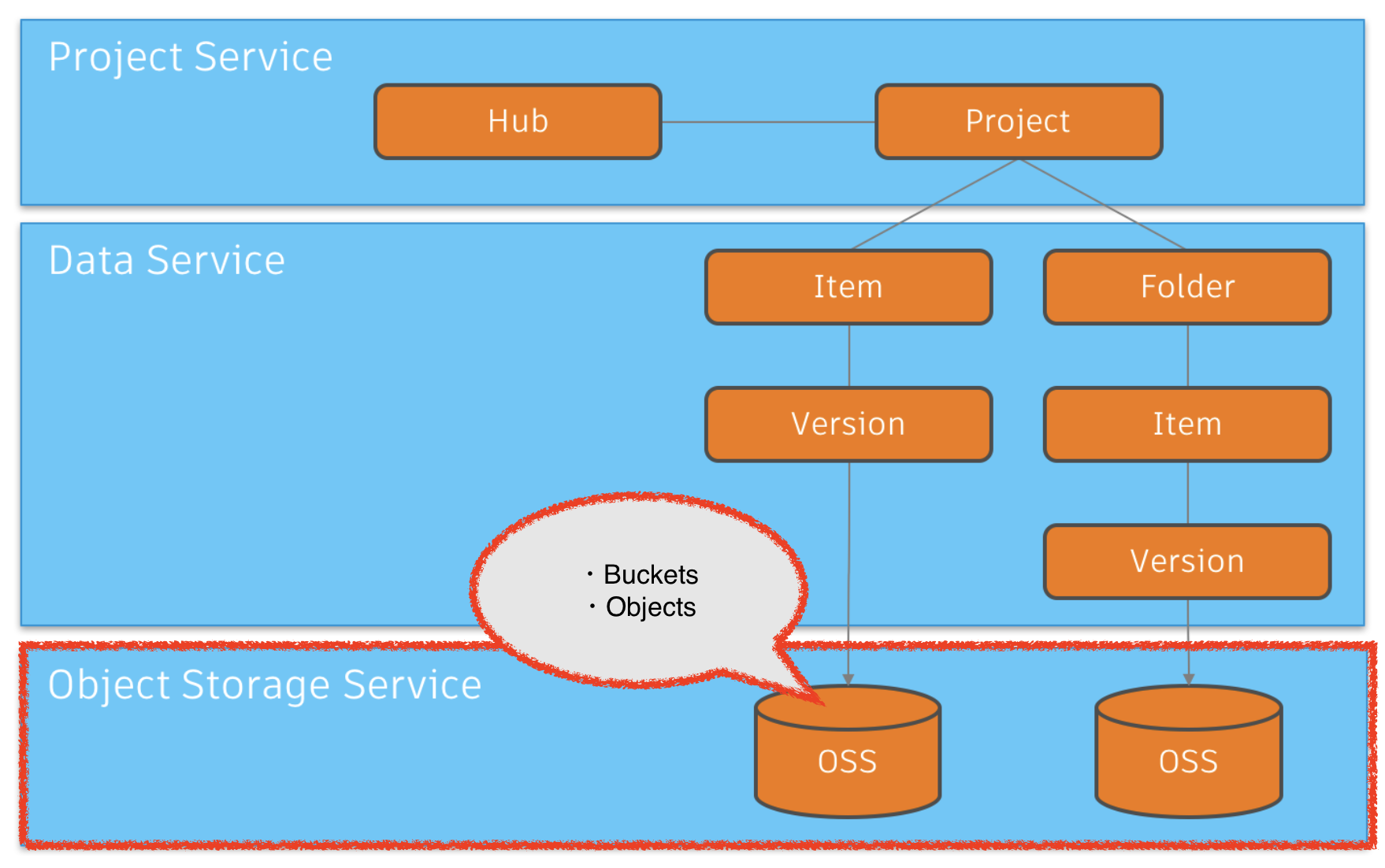

AUTODESK Construction Cloud（ACC）/ BIM360などは使わないため、Data Management APIのドキュメントにある下図のうちでは、OSSのみがアクセス対象になります。

やりたいこと

こちらで掲載したコードを再掲します。

フォルダ構成

.
├── node_modules
├── package-lock.json
├── package.json
├── public
│   ├── index.html　　　　　// ビューワー
├── .env                  // 環境変数の設定
└── server.js　　　　　　　 // 環境変数のロード

index.html

<!DOCTYPE html>
<html>
<head>
  <meta charset="utf-8">
  <title>Forge Viewer - Minimal</title>
  <script src="https://developer.api.autodesk.com/modelderivative/v2/viewers/7.*/viewer3D.js"></script>
  <link rel="stylesheet" href="https://developer.api.autodesk.com/modelderivative/v2/viewers/7.*/style.min.css" />
  <style>
    html, body {
      margin: 0;
      overflow: hidden;
      height: 100%;
    }
    #forgeViewer {
      width: 100%;
      height: 100%;
      position: relative;
    }
    .viewer-label {
      position: absolute;
      top: 10px;
      left: 10px;
      background-color: rgba(0, 0, 0, 0.7);
      color: white;
      padding: 5px 10px;
      border-radius: 4px;
      font-family: Arial, sans-serif;
      z-index: 100;
    }
  </style>
</head>
<body>
  <div id="forgeViewer">
    <div class="viewer-label">Autodesk Platform Services Viewer</div>
  </div>

  <script>
    let forgeViewer;

    // サーバーから環境変数を取得
    fetch('/config')
      .then(response => response.json())
      .then(config => {
        const urn = config.FORGE_MODEL_URN;
        const options = {
          env: 'AutodeskProduction',
          accessToken: config.FORGE_ACCESS_TOKEN
        };

        Autodesk.Viewing.Initializer(options, () => {
          forgeViewer = new Autodesk.Viewing.GuiViewer3D(document.getElementById('forgeViewer'));
          forgeViewer.start();
          const documentId = 'urn:' + urn;
          Autodesk.Viewing.Document.load(documentId, (doc) => {
            const defaultModel = doc.getRoot().getDefaultGeometry();
            forgeViewer.loadDocumentNode(doc, defaultModel);
          }, (err) => console.error(err));
        });
      })
      .catch(error => console.error('設定の読み込みに失敗しました:', error));
  </script>
</body>
</html>

server.js

const express = require('express');
const path = require('path');
const dotenv = require('dotenv');

// Load environment variables
dotenv.config();

const app = express();
const PORT = process.env.PORT || 3000;

// Serve static files
app.use(express.static(path.join(__dirname, 'public')));

// Model Derivative APIの変換設定を調整
const createManifest = async (objectId) => {
  const job = {
    input: {
      urn: Buffer.from(objectId).toString('base64')
    },
    output: {
      formats: [
        {
          type: 'svf',
          views: ['2d', '3d'],
          advanced: {
            materialMode: 2, // マテリアル情報を保持するモード
            renderPrecision: 'detailed' // 詳細な描画精度
          }
        }
      ]
    }
  };

  // Model Derivative APIを呼び出し
  return await new Promise((resolve, reject) => {
    // APIコール実装
  });
};

// Endpoint to provide configuration to the client
app.get('/config', (req, res) => {
  res.json({
    FORGE_ACCESS_TOKEN: process.env.FORGE_ACCESS_TOKEN,
    FORGE_MODEL_URN: process.env.FORGE_MODEL_URN
  });
});

app.listen(PORT, () => {
  console.log(`Server running on port ${PORT}`);
});

.env

FORGE_ACCESS_TOKEN=xxx # Autodesk Platform Services で取得したアクセス トークン（API 認証用）
FORGE_MODEL_URN=yyy    # Autodesk Platform Services で使用するモデルの URN（対象モデルの識別子）

.env内のFORGE_MODEL_URNはビューワーで描画したいファイルのモデルに対応するURNです。

やりたいことは次の通りです

AUTODESK Platform Servicesの提供するAPIを利用して、URNを取得
ビューワーファイルindex.htmlでモデルをWebブラウザ上で描画する

AUTODESK Platform ServiceのAPIを使ってURNを取得しよう

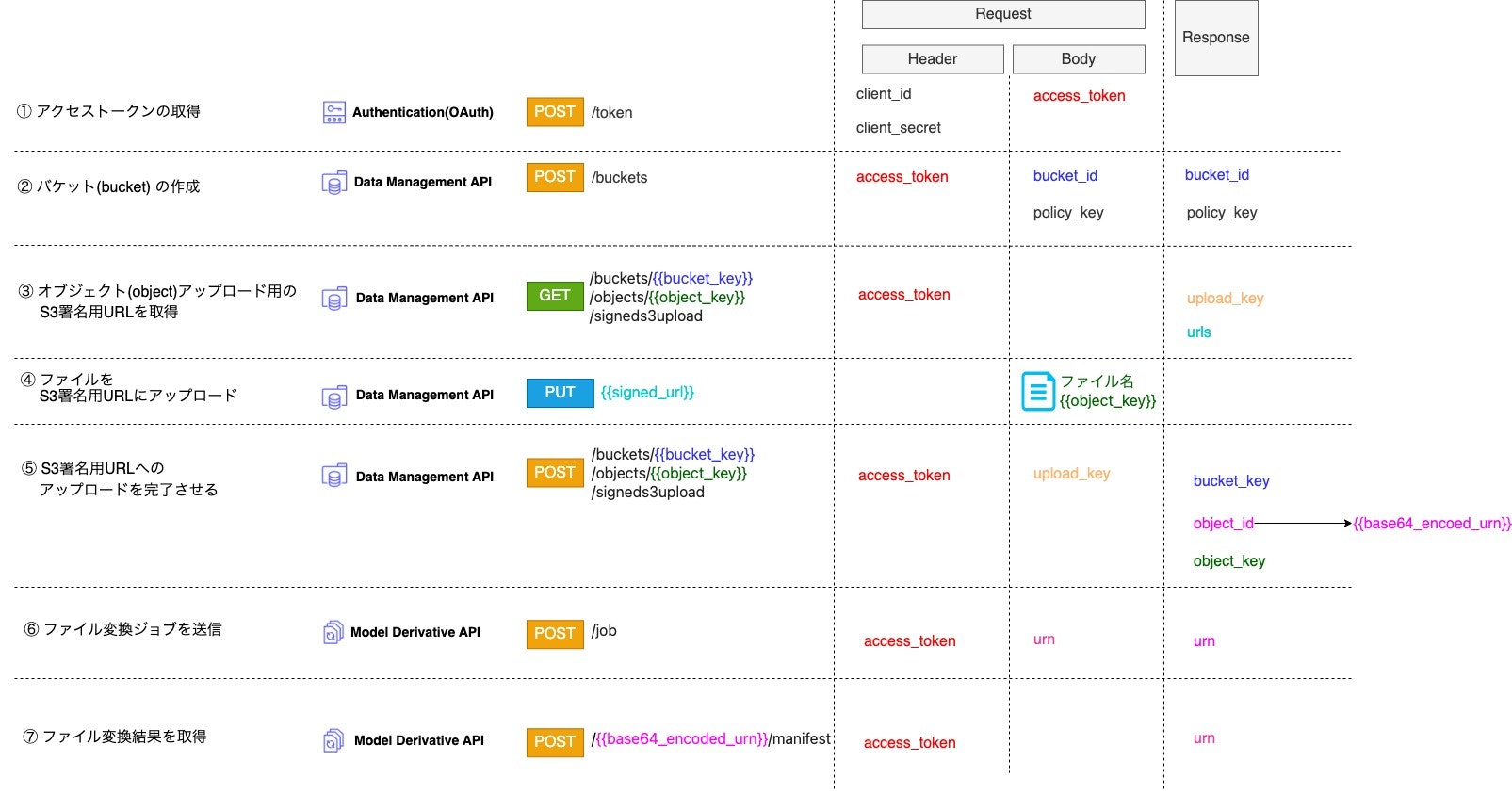

流れをまとめた図です。

大まかな流れは、次のようになります。

Authentication(OAuth)
- アクセストークンを取得（各エンドポイントで使用）
Data Management API
- バケット（Bucket）の作成
- 描画したいファイルに対応するオブジェクト（Object）をバケットに格納
Model Derivative API
- オブジェクトとして格納されたデータを違うフォーマットに翻訳したデータのURNを取得

各エンドポイントごとに処理を細分すると

Authentication(OAuth)
- ① アクセストークンを取得　　　　　　　　　　　　　　　　　　[公式ドキュメント]
  - 各エンドポイントで使用するアクセストークンを取得します
  - エンドポイント： [POST] /token
Data Management API
- ② バケット（Bucket）の作成 　　　　　　　　　　　　　　　　[公式ドキュメント]
  - オブジェクトを格納するバケットを作成します
  - エンドポイント： [POST] /buckets
- ③ オブジェクト（Object）アップロード用のS3署名用URLの取得　[公式ドキュメント]
  - アップロードするファイルと同じ名前のオブジェクトに対するS3署名付きURLを
    レスポンスから取得します
  - エンドポイント： [GET] /buckets/{{bucket_key}}/objects/{{object_key}}/signeds3upload
    - {{bucket_key}} は②で作成したバケットのbucket_id
    - {{object_key}} は④でアップロードするファイル名（拡張子含む）
- ④ファイルをS3S3署名付きURLにアップロード　　　　　　　　　[公式ドキュメント]
  - ③のレスポンスから取得したS3署名付きURLにファイルをアップロードします
  - エンドポイント： [PUT] {{signed_url}}
    - {{signed_url}} は③のレスポンスから取得したS3署名付きURL
- ⑤ S3署名付きURLへのアップロードを完了させる　　　　　　　　[公式ドキュメント]
  - S3署名付きURLへのアップロードを完了したオブジェクトのobject_idをbase64エンコードしたものをURNとして取得します
  - エンドポイント： [POST] /buckets/{{bucket_key}}/objects/{{object_key}}/signeds3upload
    - {{bucket_key}} は②で作成したバケットのbucket_id
    - {{object_key}} は④でアップロードするファイル名（拡張子含む）
Model Derivative API
- ⑥ファイル変換ジョブを送信　　　　　　　　　　　　　　　　　[公式ドキュメント]
  - 違うファイル形式への変換ジョブを送信します
  - エンドポイント： [POST] /jobs
- ⑦ファイル変換結果を取得　　　　　　　　　　　　　　　　　　[公式ドキュメント]
  - 違うファイル形式への変換ジョブを完了したUR Nを取得します
  - エンドポイント： [POST] {{base64_encoded_urn}}/jobs
    - {{base64_encoded_urn}}は⑤でbase64エンコードしたURNです

以上のプロセスを経て⑦のレスポンスから取得したURNを
先述のコードの.env に環境変数として設定すると、
無事ビューワーに描画することができました😭

今回は　.rvt →　.svf に変換することに成功したことになります。

終わりに

はじめに参照した資料がすでに廃止されたAPI v1のもので悲しみに暮れました。
AUTODESK Platform Servicesではすでにv2となっておりドキュメントを1から参照し格闘しました🥊
英語ドキュメントにはDeepLが必須ですな🧐
