#はじめに
LEDを順点灯させたり、点滅など出来る。5通りの動作モードをスイッチの設定できる。点滅や順点灯のスピードを半固定抵抗での調整を行う事ができる。
#CDT7350-02を使用
LEDの点灯制御専用ICで、少ない外付け部品で6個のLEDを5通りの発光パターンで点灯させることができます。RC発振回路内蔵で、外部に発振器が不要です。また、外付けの抵抗により発光周期を容易に調整可能です。LEDを電流制限(明るさ調整用)抵抗を介して接続することができます。
https://akizukidenshi.com/catalog/g/gI-03190/
#目次
- 仕様
- 部品リスト
- 回路図
- 動作動画
1.仕様
スイッチの組み合わせで点灯方法の制御組み合わせは以下の通りを行っている。「ON/OFF」の記載されている所は、どちらを選択していても問題はない
||動作モード|SW1|SW2|SW3|SW4|
|::|::|::|::|::|::|
|１|順点灯|OFF|OFF|OFF|OFF|
|２|往復点灯|OFF|OFF|OFF|ON|
|３|順送り|OFF|ON|OFF|OFF|
|４|全点滅|ON|ON/OFF|OFF|ON/OFF|
|５|全点灯|ON/OFF|ON/OFF|ON|ON/OFF|
2.電子部品リスト
| 部品番号 | 品名 | 数量 | |
|---|---|---|---|
| １ | IC1 | IC CDT7350-02 | 1個 |
| ２ | L1~L6 | LED 青色 | 6個 |
| ３ | R1~R6 | 1/4W抵抗 100Ω | 6個 |
| ４ | R7 | 1/4W抵抗 330kΩ | 1個 |
| ５ | VR1 | 半固定抵抗 300kΩ | 1個 |
| ６ | C1 | 電解コンデンサ 47uF | 1個 |
| ７ | C2,C4,C5.C6 | 積層セラミックコンデンサ 0.1uF | 1個 |
| ８ | C3 | セラミックコンデンサ 1000pF | 1個 |
| ９ | ICソケット | 1個 | |
| １０ | SW1 | DIPスイッチ ４回路 | 1個 |
| １１ | SW2 | スライドスイッチ | 1個 |
| １２ | 基板 | 1個 |
#3.回路図
参考程度にお願いいたします。
配線図

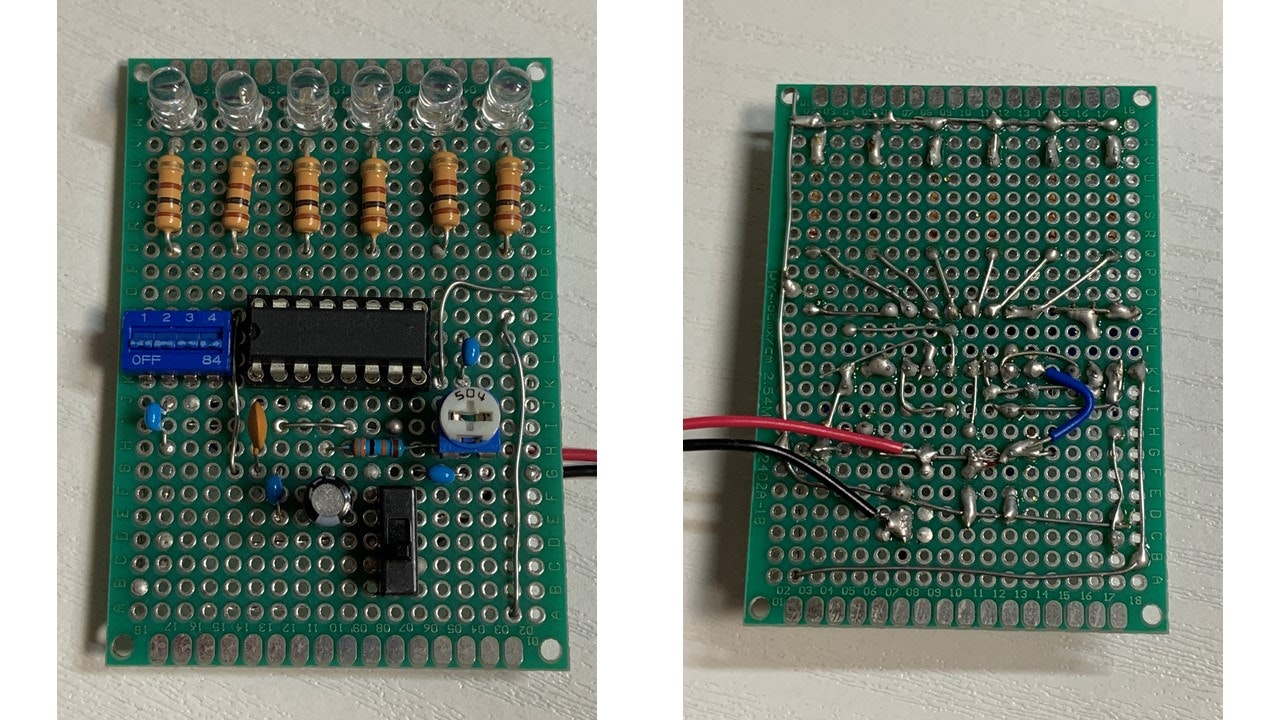

実体配線図
4.動作動画
下の画像を選択すると動画が再生されます。
__YouTube__に飛びます。
