【VRChat】PostProcessing の Bloom のかかり具合をスライダーで調整する

概要

• PostProcessing の Bloom のかかり具合をスライダーで調整できるよう
• Bloom のかかり具合は Post-process Volume の weight で調整できるが、スライダーで直接操作することはできない
• Animator で Bloom が ON 状態と OFF 状態を作成する
• そのフレームをスライダーで動かすことで Bloom のかかり具合を調整できる

はじめに

私の作成したVRCWorld「Music Stellar Lake」の公開に際して
ワールド内で使っているギミックの中から
特に汎用的なものをピックアップしていくつか紹介していこうと思っています

もし「役に立ったー！」となったらワールドに遊びに行ってもらえると
（ついでに #musicstellarlake のハッシュタグでツイートしてもらえると）
嬉しいです！

環境

• VRCSDK 3.0 2021.08.04.15.07
• Unity 2019.4.29f1
• Usharp v0.20.2

手順０：ポストプロセッシングを設定しブルームをかける

• こちらの記事を参考にポストプロセッシングの設定を行いBloomを導入してください（本題ではないため飛ばします）
  • 【VRChat】PostProcessingを使ってワールドをより良くする
• この時 「最大ここまでかかってもよい」と思えるかかり具合で Intensity 等を設定してください

手順１：ポストプロセッシングの Animation を設定する

注意： ここから先、Post-process Volume が紐づいている GameObject は PPSv2 という名前で登場します

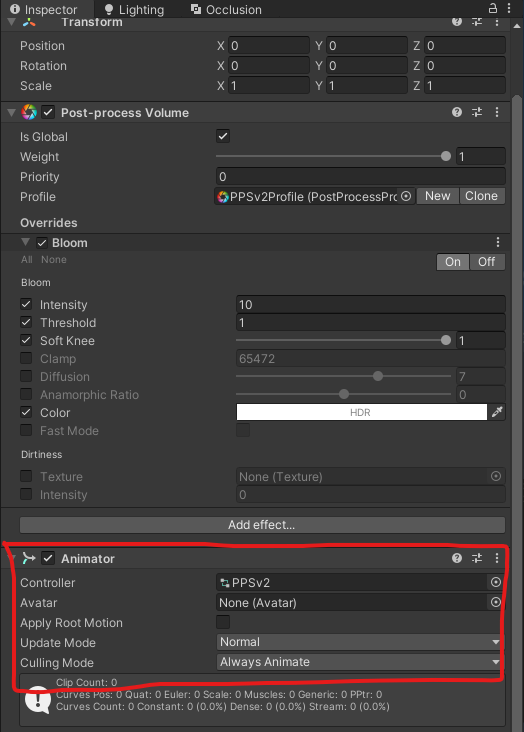

• PPSv2 を選択
• Add Component から Animator を選択

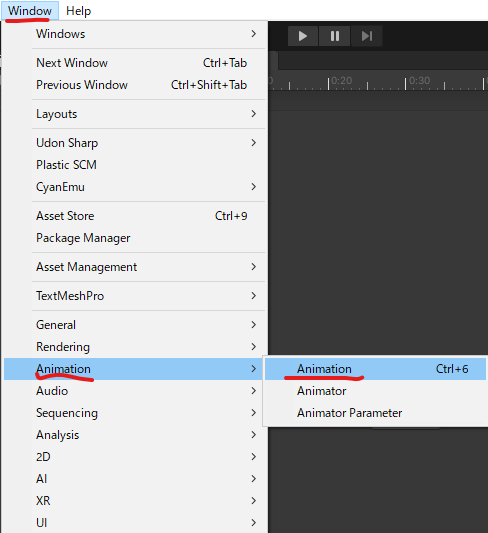

• 上部のメニューから Window > Animation > Animation を選択

Animationの選択

• 表示されたウインドウの中央の Create をクリックして .anim ファイルを新規作成
  • この時、同じフォルダ内に GameObject の名前の Animator が生成される（今回の場合は「PPSv2」）

Createをクリック	PPSv2アニメーター追加後の表示

• AddProperty をクリックして PPSv2 の Post Processing Volume.Weight を選択
• カーソルを0フレームに合わせて「0」を入力
• カーソルを60フレームに合わせて「1」を入力

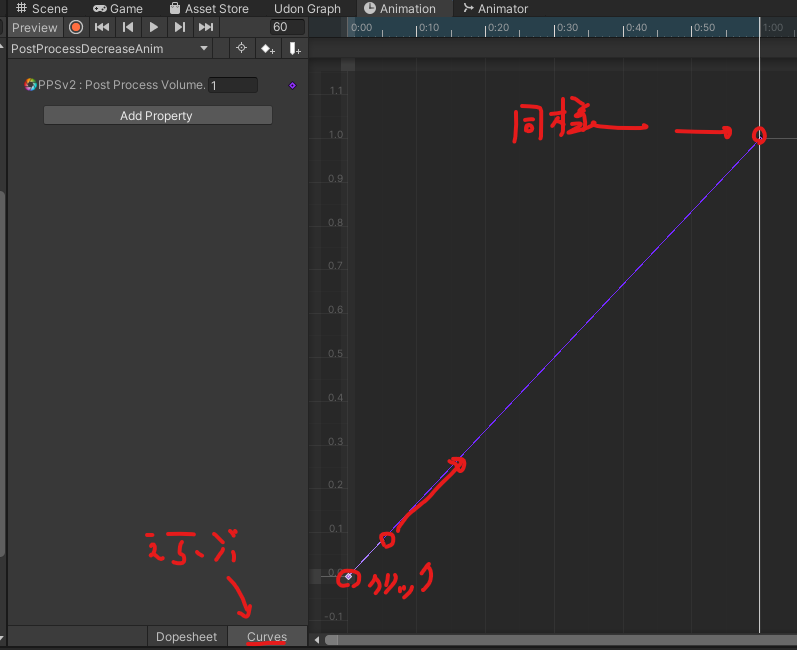

• ウィンドウ下方の Curves を選択
• 0フレームと60フレームが直線でつながるようにカーブを調整
  • この時 Shiftキー+マウスのホイールで縦方向（値方向）のズームインを行うと設定しやすい

Dopesheet	Curves

手順２：Animator の設定を行う

• 上部メニューから Window > Animation > Animator を選択
  • Animation ではない
• Parameters を選択し + から Float を追加し MotionTime とする
  • 初期値は0のままでOK
  • 状態が１つだけ存在するはずなので、Motion Time の Parameters チェックボックスをONに変えて MotionTime パラメーターを設定

Animatorの設定

手順３： Animator の MotionTime をスライダーで動かすための UdonSharp を書く

• Project ウィンドウの任意の場所で右クリックし、 Create > U#Script を選択し PostProcessAnimatorController という名前で保存
  • UdonBehavior コンポーネントからも生成できるが、このように生成すると任意の場所に任意の名前でスクリプトが作成できるためフォルダ構成がわかりやすくなる
• PPSv2 の Add Component から　UdonBehavior を追加
• 先ほど生成された PostProcessAnimatorController.assetを UdonBehavior に設定
  • この時矢印下キーで選択すると 一番上のU#アセットが選択されてしまう のでドラッグ＆ドロップで設定するのが確実
• PostProcessAnimatorController.cs ファイルをダブルクリックして開く
• 以下の通り書く

PostProcessAnimatorController.cs

using UdonSharp;
using UnityEngine;
using VRC.SDKBase;
using VRC.Udon;
using UnityEngine.UI;

public class PostProcessAnimatorController : UdonSharpBehaviour
{

    [SerializeField] Slider slider;

    private Animator _animator;

    void Start()
    {

        _animator = this.gameObject.GetComponent<Animator>();
        _animator.SetFloat("MotionTime", 0.5f);
    }

    public void OnSliderValueChanged()
    {

        _animator.SetFloat("MotionTime", slider.value);
    }
}

Udon 解説

• [SerializeField] をつけることで　public にすることなくインスペクタから GameObject 等の設定が可能
• Start() で _animator コンポーネントを取得
  • コンポーネントの取得は処理負荷がかかるためあらかじめ保存しておくと吉
• public で OnSliderValueChanged() メソッドを公開しておき、スライダーの値変化時に呼び出す
• 値が変化したらスライダーの値を _animator の MotionTime に設定するという流れ
• 真面目に実装するなら _animator の存在確認や slider の存在確認はした方がよいです

手順４：スライダーを設定する

• こちらの記事を参考にスライダーを追加する
  • VRChatのワールドでuGUIを使う
    • SDK2 の記事ですがスライダーを追加するまでの部分は参考になるかと思います
      • 特に VRC_UiShape コンポーネントをつける 部分
• スライダーの各値を以下の通り設定
  • Min Value : 0
  • Max Value : 1
  • Value : 0.5
• スライダーの OnValueChanged の + ボタンをクリック
• スライダーのOnValueChanged に PPSv2 を追加
  • ドラッグ＆ドロップで追加可能
• Runtime Only の横のドロップダウンリストをクリックして呼び出すメソッドとして UdonBehavior > SendCustomEvent を選択
• 呼び出す UdonBehavior のメソッド名を指定できるため、 OnSliderValueChanged を選択

Slider　の OnValueChanged がこうなってたらOK

完成!!!!!!!!!!!!!!!!!

【参考】なんでこんなめんどくさいことをする必要があるのか

• スライダーの値を直接 weight や Intensity に設定することができない
  • スクリプトを使って設定する必要がある
• UdonSharp は現状 Bloom をサポートしていない
  • Intensity.value を直接弄ることができない
• 同様にPostProcessVolume をサポートしていない
  • weight を直接弄ることができない
• アニメーションに変化を割り当てることで weight であれば動かすことができるので、これを利用する

直線的に変化するアニメーションを作成してフレームを移動させることで、Udon で直接触れないパラメータを操作することができる

この記事の肝心な部分はここに尽きると思います

終わりに

心地よい Bloom のかかり具合は人によって違うので
長時間居られるワールド作りをするなら結構役に立つのではないかと思います

いい記事だなーと思った方は是非「Music Stellar Lake」をよろしくお願いします!!!!
