応用情報技術者平成30年秋期 午後問7
ファイル：2018h30a_ap_pm_qs.pdf
１、「制御部とサーバ間通信」について、本文中のa,bに入れる適切な字句を、本文中の字句を用いて答えよ。
a,bは図２によると、扉識別コード、カード識別コード、または、有効期限ですね。
ただ、aは、入退室カードの保有者を特定できるので、カード識別コードですね。
bは入退室する扉を特定できるので、扉識別コードでしょう。

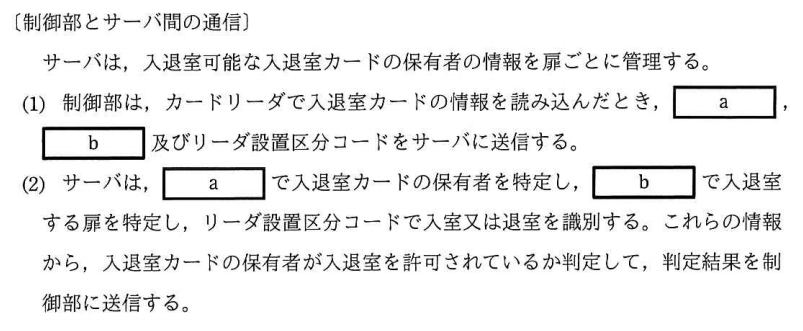

＜＜制御部とサーバ間通信＞＞

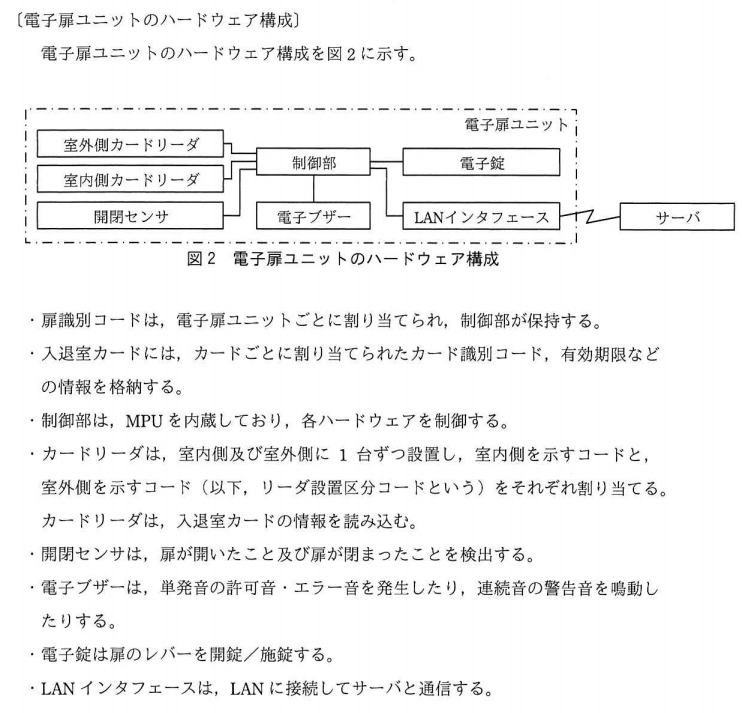

＜＜図２：電子扉ユニットのハードウェア構成＞＞
２、「制御部のプログラムの処理」について、（１）～（３）に答えよ。
（１）図３中のｃに入れる適切な処理を、本文中の字句を用いて答えよ。
ｃは、上記「図２：電子扉ユニットのハードウェア構成」によると、「電子ブザーは、単発音の許可音・エラー音を発生したり、。。。」という記載がありますので、ｃは「エラー音を発生する」でしょう。
＜＜図３＞＞
（２）図３中のｄ、eに入れる適切な処理を、解答群の中から選ぶ。
ｄは、電子扉システムの動作によると、「（２）サーバからの応答が開錠許可なら、許可音を発生して開錠する。開錠してからｔ１秒以内に扉が開かないときは施錠する」との記載があるので、開錠の後は、タイマにｔ１秒を設定するとのことでしょう。
eは、開扉イベント発生した後の処理ですね。開扉してから、元のタイマが取り消されて、新しいタイマ設定が必要ですね。ｔ２秒以内閉じないと警告音を鳴動するから。なので、eはタイマにｔ２秒を設定するとのことでしょう。
＜＜ｄ、eの解答群＞＞

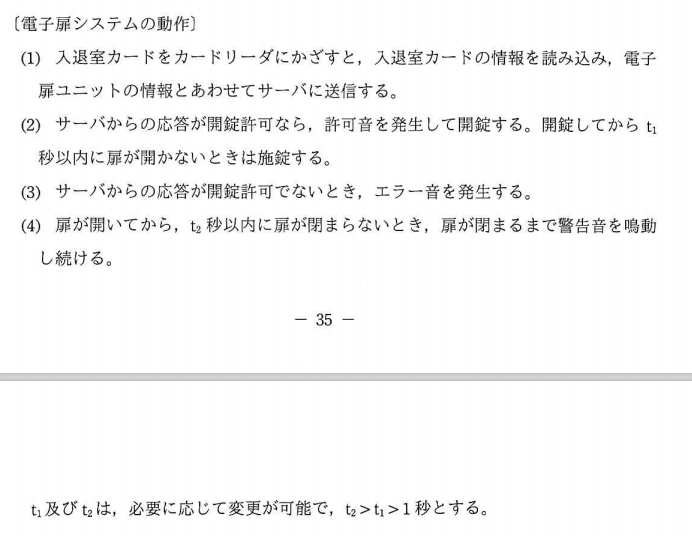

＜＜電子扉システムの動作＞＞
（３）図３中のｆ、ｇに入れる適切なイベントを、本文中の字句を用いて答えよ。
通知の判断条件ですね。
ｆは、次の処理は「タイマ取り消し」ので、正常に閉扉イベントが来たとのことでしょう。
ｇは、次の処理は、「ブザーが鳴動する」ので、閉扉イベントが来られなく、「タイマ満了イベント」が来てしまったとのことですね。
閉扉イベント （私の答え）
→
閉扉 （参考答え）
タイマ満了イベント （私の答え）
→
タイマ満了 （参考答え）
なぜ、参考答えには、「イベント」がないですね。。。。

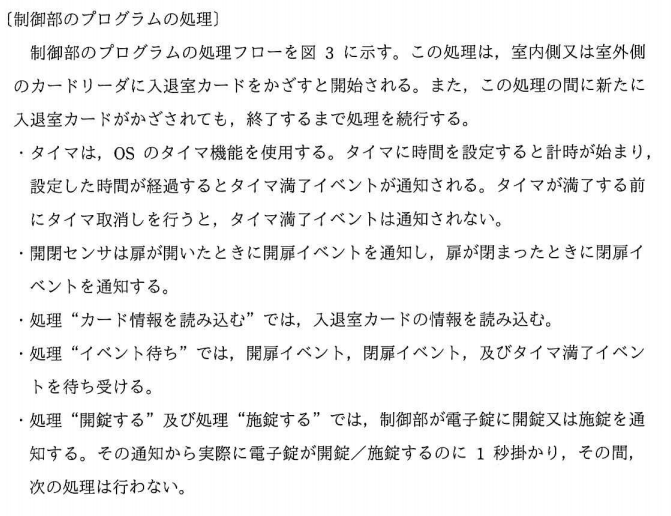

＜＜制御部のプログラムの処理＞＞
３、「不具合の発生」について、不具合が発生する条件を３５字以内で述べよ。
図３の「①施錠する」を処理した後に発生していた不具合ですね。
不具合は、扉を開けたままｔ２秒経過しても、警告音が鳴動しないとのことです。
まずは、「①施錠する」とな何をやるんですかね。施錠しますね。なぜ「開けたまま」ですかね。
開けるの？の疑問がないでしょうか。
制御部のプログラムの処理 によると、「電子錠が開錠/施錠するのに１秒掛かり、その間、次の処理は行わない」の記載があります。つまり、その１秒間は、「施錠する」を指示したのに、実はまだ施錠している状態ではなく、開ける状態ですね。
”①施錠する”処理してから１秒以内で扉を開いて、そのまま保持する（私の答え）
→
”施錠する”処理中に扉を開き、そのままｔ２秒経過したとき （参考答え）

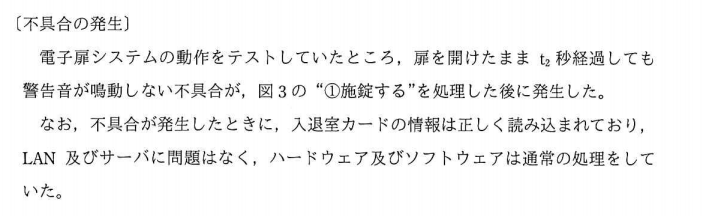

＜＜不具合の発生＞＞
