アーキテクチャ図は、ソフトウェア、システム、アプリケーション、ネットワークなどのアーキテクチャを視覚的に表示するために使用される図またはグラフです。アーキテクチャのさまざまなコンポーネントとコンポーネント間の関係がグラフィカルに表示され、システムの直感的かつ包括的なビューが提供されます。これは、さまざまな役割 (開発者、運用保守担当者、製品マネージャーなど) がさまざまな観点 (ビジネス、テクノロジー、機能、データなど)からシステムを理解し、分析するのに役立ちます。
ProcessOnを使用して明確なアーキテクチャ図を描く方法について詳しく説明します。
Ⅰ.アーキテクチャ図の分類
インターネット業界では、アーキテクチャ図は、ソフトウェア、システム、アプリケーションなどのアーキテクチャと、それらのコンポーネント間の関係を視覚的に表示するための重要なツールです。一般的に使用されるアーキテクチャ図のタイプには次のものがあります。

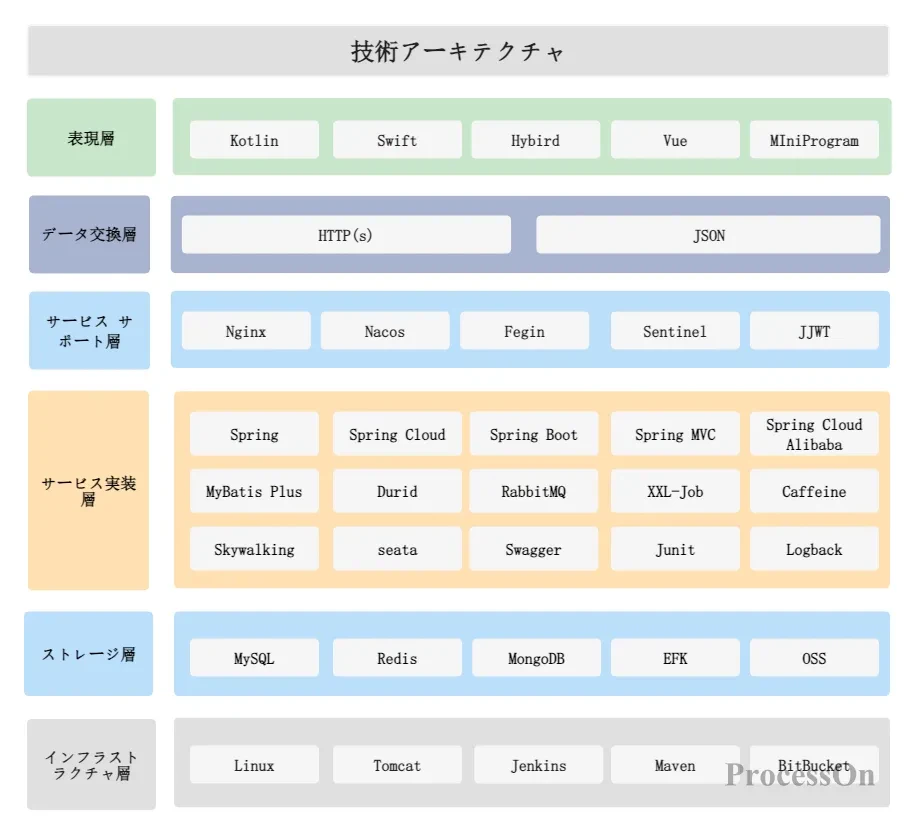

1.技術アーキテクチャ図
焦点: テクノロジー アーキテクチャ図は、システムで使用されるテクノロジー スタック、テクノロジー コンポーネント、およびそれらがどのように統合されるかに焦点を当てています。
役割: 技術チームにシステムの技術実装の概要を提供し、チーム メンバーがシステムの技術アーキテクチャと技術の選択を理解できるように支援します。

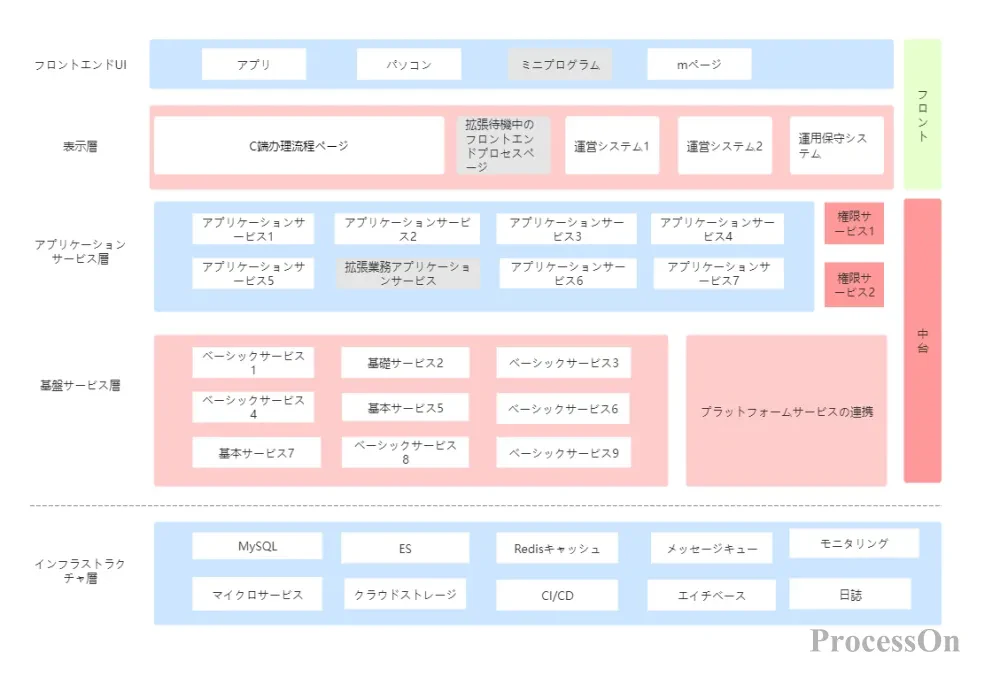

技術アーキテクチャ図-編集へ進む

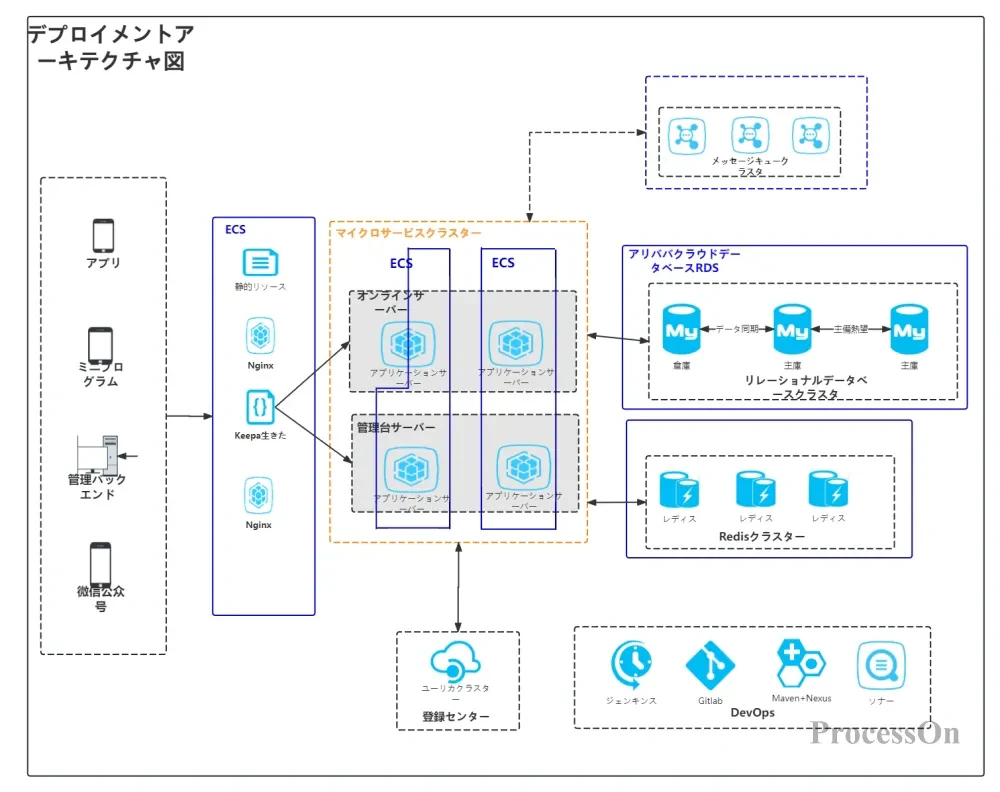

- 導入アーキテクチャ図
焦点: 導入アーキテクチャ図は、ハードウェア、ソフトウェア、ネットワーク機器、その他のリソースの構成とレイアウトを含め、システムが物理マシンとネットワーク環境にどのように導入されるかに焦点を当てています。
役割: システム管理者および運用保守担当者にシステム導入ソリューションを提供し、システムの物理レイアウトと導入要件を理解できるようにします。
導入アーキテクチャ図-編集へ進む

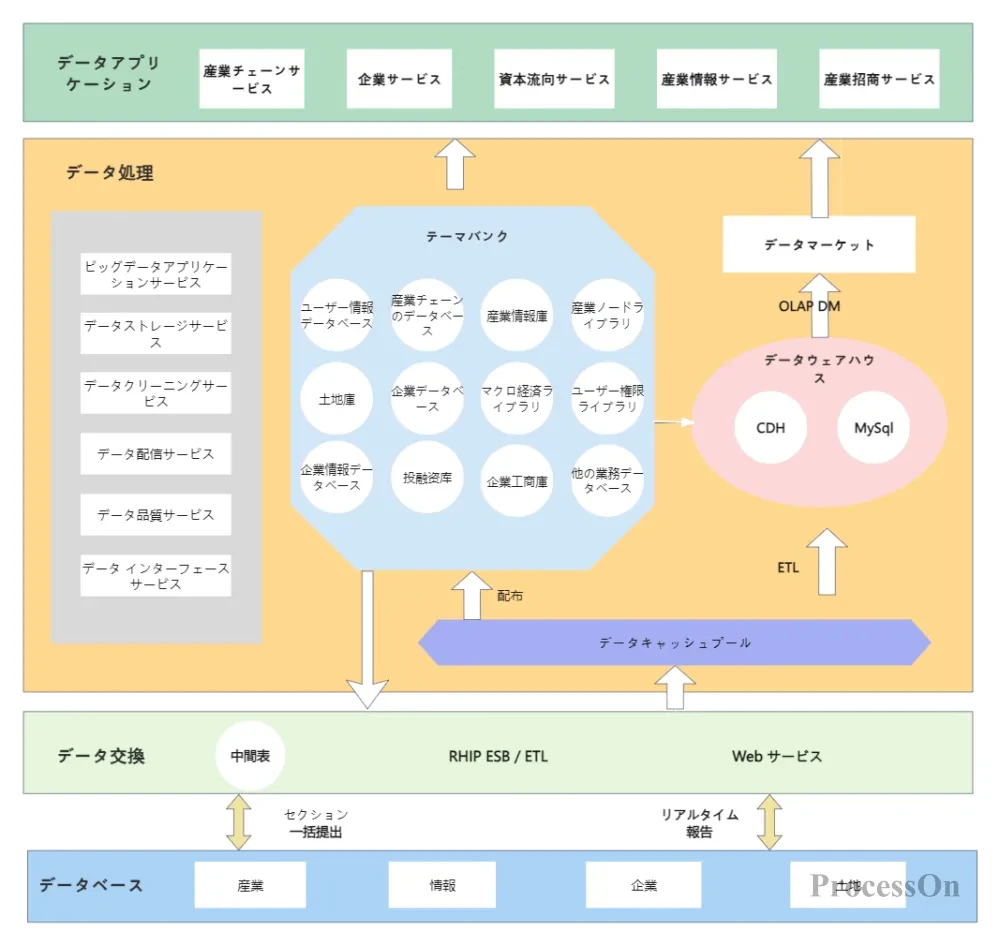

- データアーキテクチャ図
焦点: データ アーキテクチャ図は、データ モデル、データ ストレージ形式、データ転送、データ レプリケーション、データ同期、その他の戦略を含む、システム内のデータのストレージ スキームに焦点を当てています。
役割: データベース管理者と開発者にデータ管理とデータ処理に関するガイダンスを提供し、システムのデータ構造とデータ フローを理解できるように支援します。
データアーキテクチャ図-編集へ進む

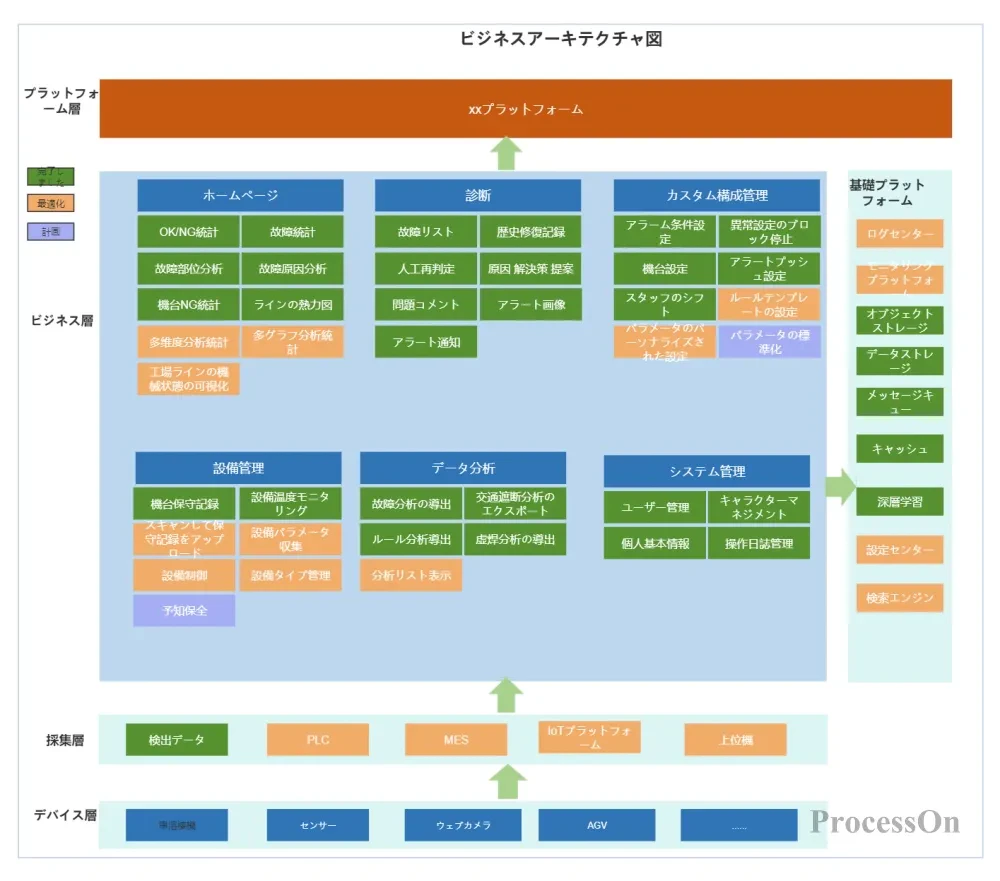

- ビジネスアーキテクチャ図
焦点: ビジネス アーキテクチャ図は、組織のビジネス目標、プロセス、戦略に焦点を当てており、組織のビジネス モデル、バリュー チェーン、ビジネス プロセス、およびビジネス ルールを説明します。
役割: ビジネス アナリスト、プロダクト マネージャー、シニア マネージャーが組織のビジネスがどのように運営されているかを理解し、ビジネス上の意思決定をサポートできるように支援します。
ビジネスアーキテクチャ図-編集へ進む
- 製品アーキテクチャ図
焦点: 製品アーキテクチャ図は主要なビジネスに関連付けられており、ビジネスによって製品の機能と傾向が決定されます。主要な製品の設計と計画であり、実現済みまたは計画中の製品コンテンツを含めることができます。
役割: 製品チームが自社製品の位置付けと方向性を検討し、問題を迅速に特定して調整し、製品の設計と計画をより適切に実行できるように支援します。

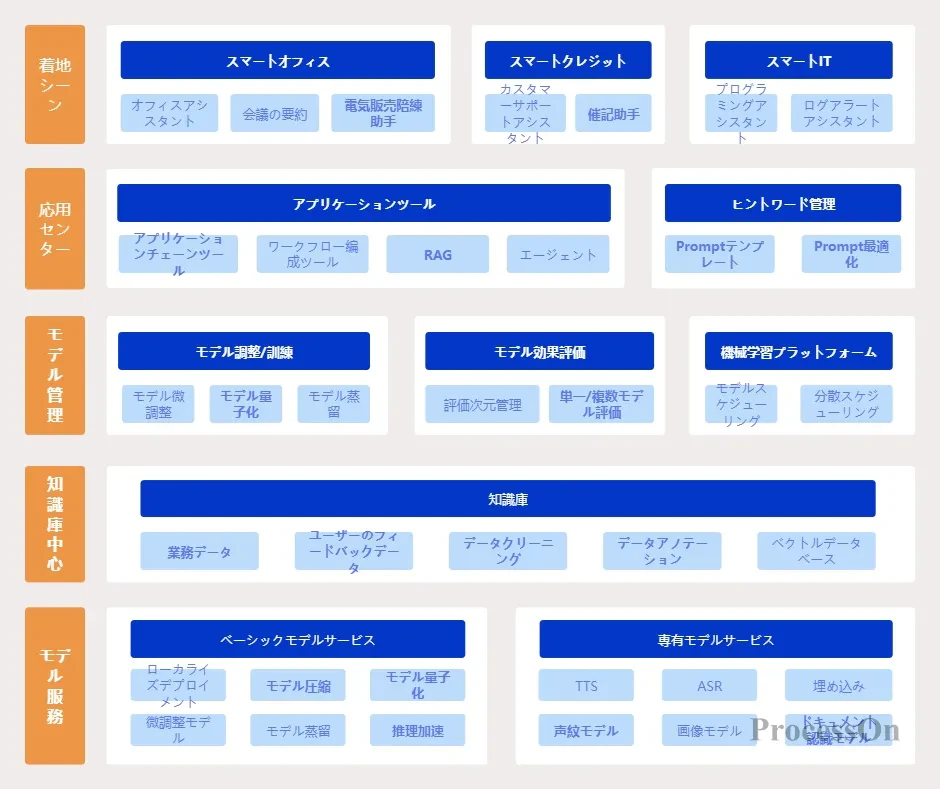

大型モデルの製品アーキテクチャ図-編集へ進む

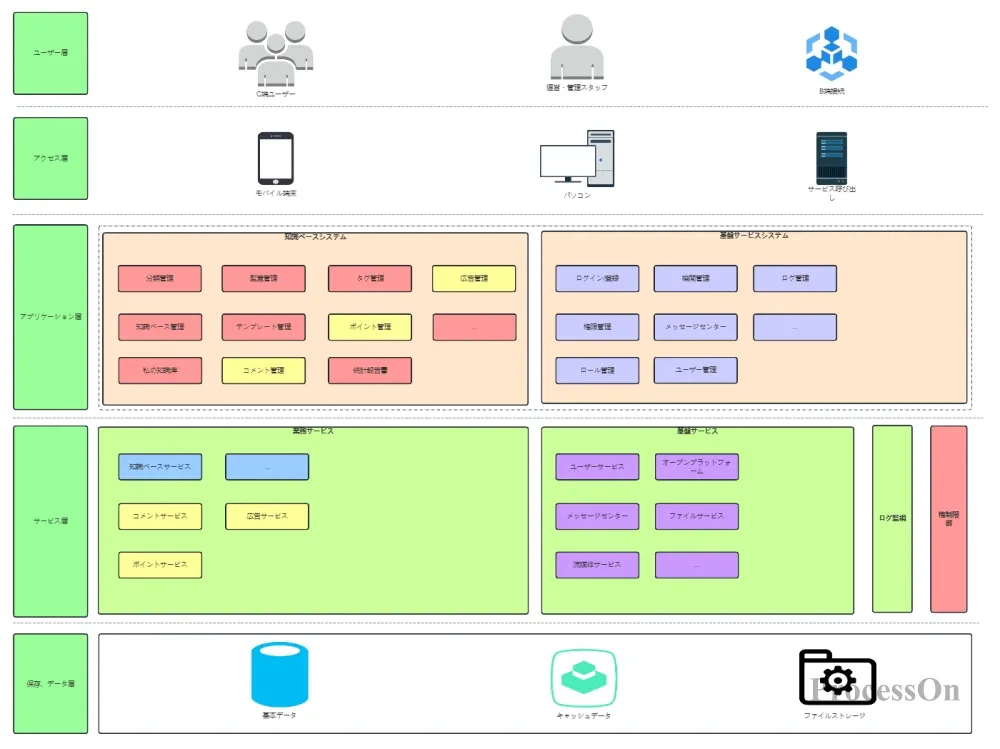

- アプリケーションアーキテクチャ図
焦点: アプリケーション アーキテクチャ図は、8 つの主要なアーキテクチャ図の間で接続する役割を果たし、ビジネス モデルと製品機能の実装を担当し、技術モジュールの設計と展開を下位に導きます。
役割: 開発者とアーキテクトがアプリケーション システムの全体構造とさまざまな技術コンポーネントの統合を理解できるように支援します。
アプリケーションアーキテクチャ図-編集へ進む
Ⅱ.アーキテクチャ図を描く際の注意点
アーキテクチャ図を作成するときは、アーキテクチャ図がシステムの全体構造とさまざまなコンポーネント間の関係を正確かつ明確に表現できるように、複数の側面を包括的に考慮する必要があります。注意すべき点がいくつかあります:
- 明確な目標:
コミュニケーション、設計レビュー、開発指導、運用保守管理など、アーキテクチャ図の主な目的を決定します。
技術アーキテクチャ図、展開アーキテクチャ図、データ アーキテクチャ図など、目的に応じて適切なアーキテクチャ図のタイプを選択します。
- システム分析:
システムの包括的な分析を実行して、その機能、パフォーマンス、信頼性、拡張性、その他の要件を理解します。
システム内の主要なコンポーネント、インターフェイス、データ フロー、制御フローなどを特定します。
- 抽象化レベル:
システム レベル、アプリケーション レベル、モジュール レベルなど、アーキテクチャ図の抽象化レベルを決定します。
全体の構造、モジュール分割、コンポーネントの関係など、システムのさまざまな側面をさまざまな抽象化レベルで表示します。
- ユーザーの視点:
対象ユーザー (製品マネージャー、開発者、運用担当者など) のニーズと懸念事項を考慮します。
アーキテクチャ図がユーザーに必要な情報を視覚的に伝えるようにしてください。
- 標準化と一貫性:
標準化されたシンボルと表現を使用して、アーキテクチャ図の一貫性と読みやすさを確保します。
異なるアーキテクチャ図間でスタイル、レイアウト、用語の一貫性を維持します。
- スケーラビリティ:
アーキテクチャ図を設計するときは、システムの拡張性と将来の変更の可能性を考慮する必要があります。
将来の変更に対応できるように、スペースを確保するか、スケーラブルなグラフィック要素を使用してください。
- 次の基準に従います。
業界で認められた標準と仕様に従って、UML (統一モデリング言語) などのアーキテクチャ図を描画します。これにより、アーキテクチャ図の読みやすさと保守性が向上します。
Ⅲ.アーキテクチャ図の描き方
ProcessOn は、プロフェッショナルなオンライン描画ツールとして、アーキテクチャ図、フローチャート、UML 図など、さまざまなプロフェッショナルなグラフィックスの描画をサポートします。次に、ProcessOn を使用してアーキテクチャ図を描画する方法について説明します。
まず、ProcessOn の個人ファイル ページに入り、左上隅の [新規] - [フローチャート] をクリックします。

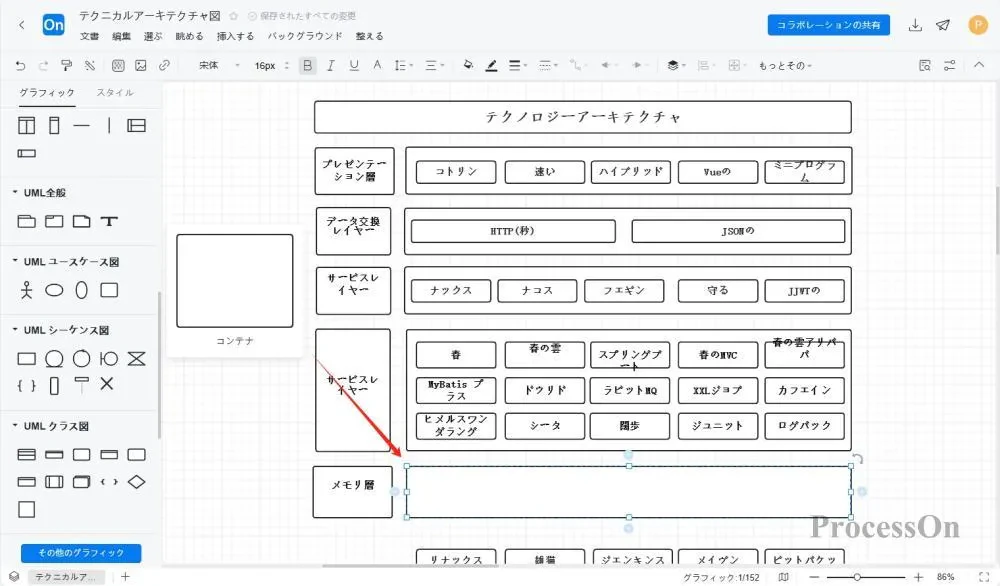

描画されたアーキテクチャ図にシステム レベルがある場合は、UML ユースケース図のコンテナ要素をキャンバスにドラッグしてモジュールを分割し、システム層、アプリケーション層などのモジュールに名前を付けて、各モジュール コンポーネントをコンテナなので、コンテナが移動されると、コンテナ内の要素も一緒に移動します。

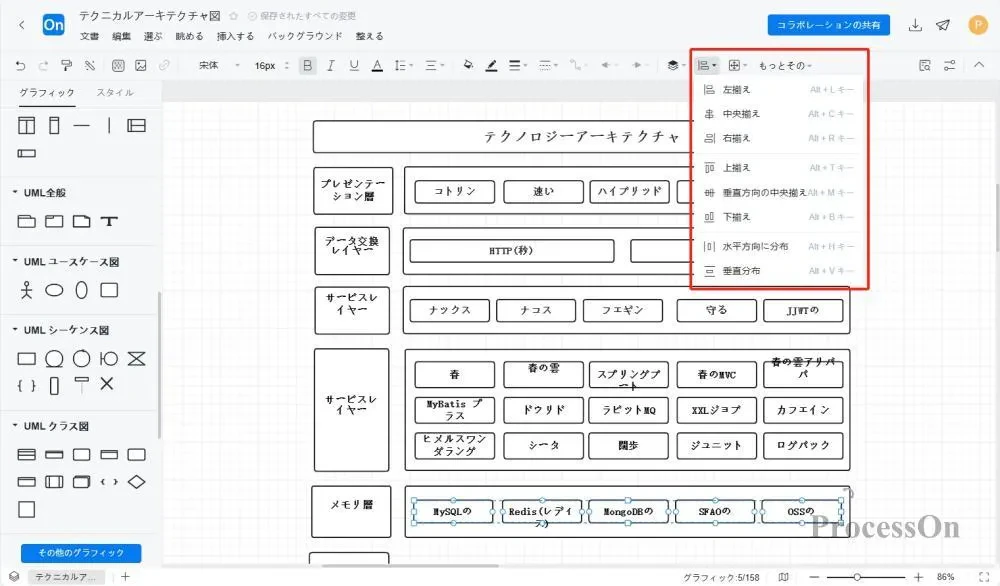

次に、各コンポーネントの位置を配置します。分布調整機能を使用すると、コンポーネントの位置をすばやく調整できます。グラフィックスの水平方向の配置の場合は、上方向の配置 (Alt+T)、垂直方向の中央方向の配置 (Alt+M)、または下方向の配置 (Alt+B) を選択します。グラフィックスの垂直方向の配置については、左方向の配置 (Alt+L) または中央方向の配置 (Alt+ C) または右寄せ (Alt+R) します。
配置を調整した後、引き続き分布方法を調整します。水平方向のグラフィック分布構造には水平平均分布 (Alt+H) を選択し、垂直方向のグラフィック分布構造には垂直平均分布 (Alt+V) を選択します。 。

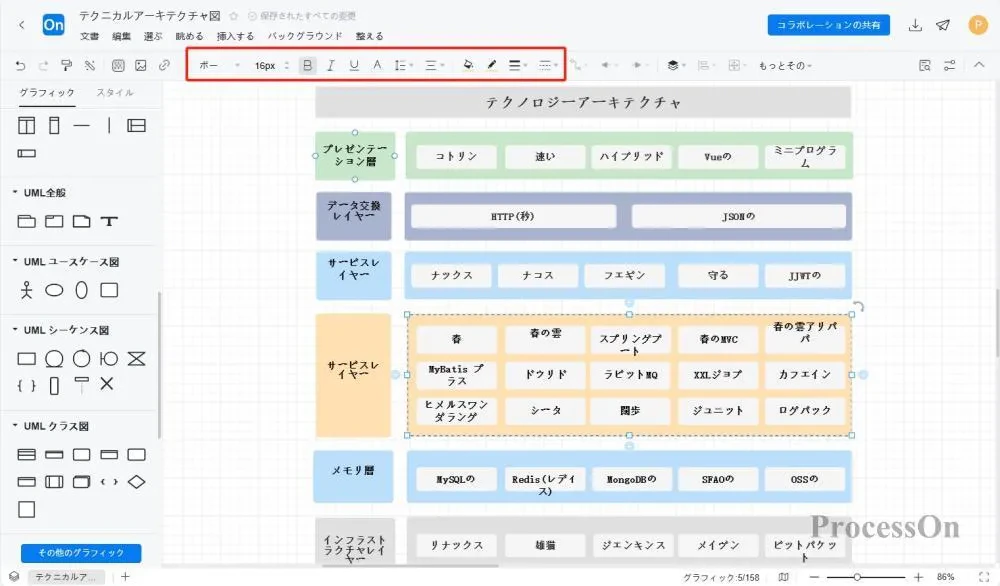

アーキテクチャ図のフレームワークを設定したら、全体の構造とモジュール間の関係をわかりやすくするために、各モジュールの色を統一します。
Ⅳ.アーキテクチャ図テンプレート
ProcessOn テンプレート コミュニティには、業界標準のさまざまなアーキテクチャ ダイアグラム テンプレートが参照用に用意されており、クローン作成をサポートして描画効率を向上します。以下は共有されているテンプレートの一部です。

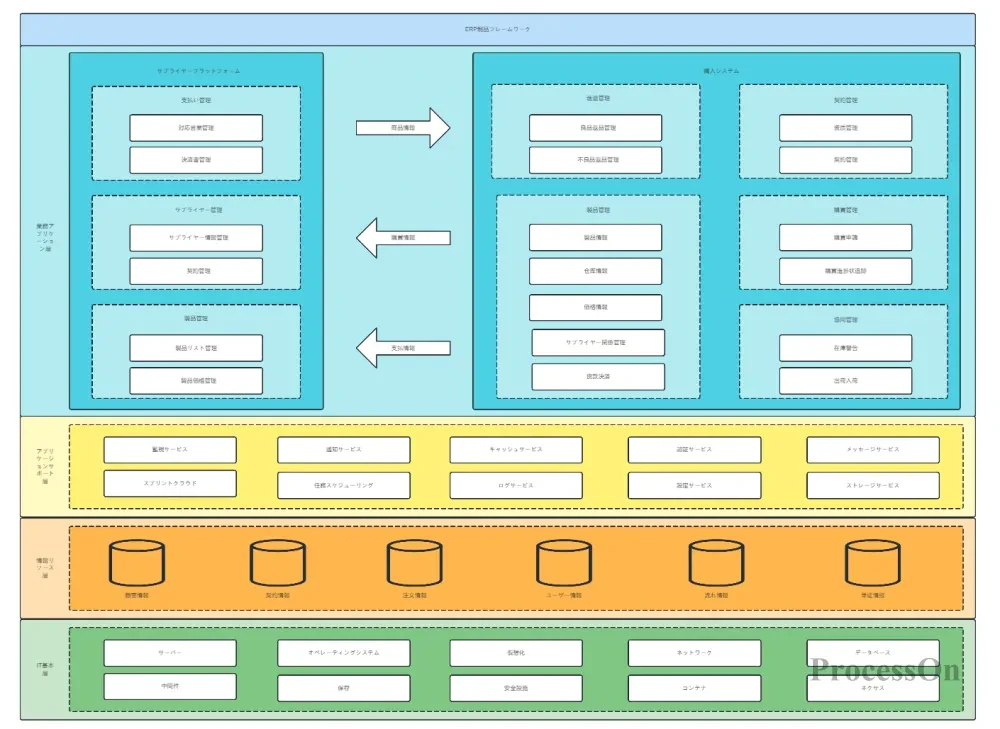

越境EC ERP製品アーキテクチャ図-編集へ進む

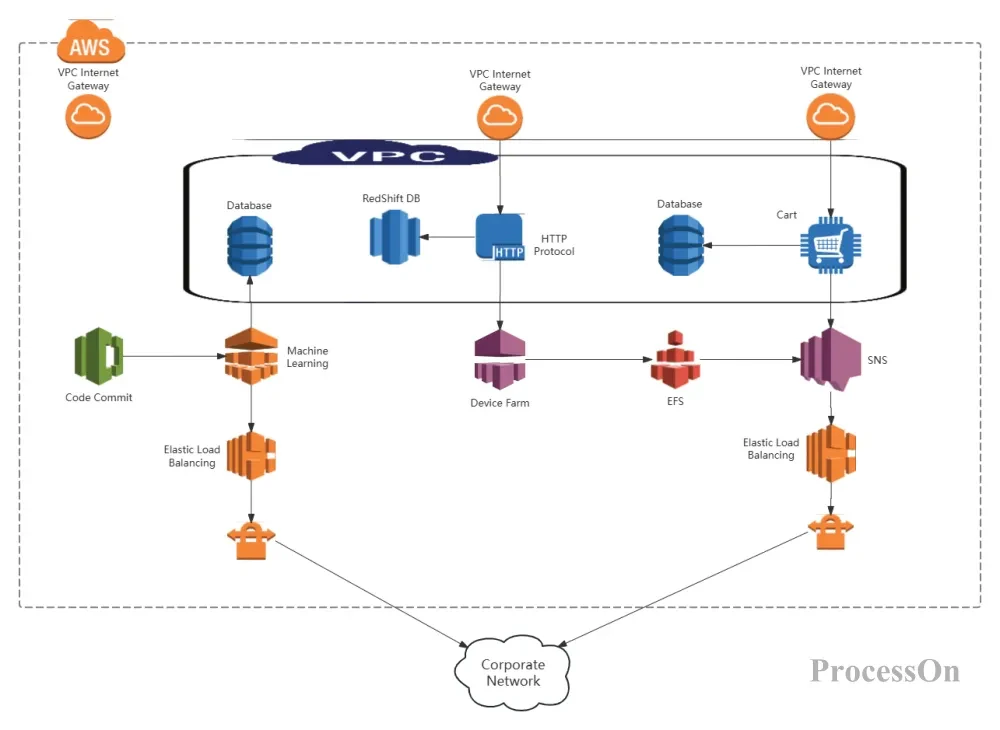

AWS アーキテクチャ図テンプレート-編集へ進む
CMSシステムアーキテクチャ図-編集へ進む
技術アーキテクチャ図は、ソフトウェアとシステムの設計において重要な役割を果たし、システムに必要な技術コンポーネント、コンポーネント間の相互作用、および技術的な実装ソリューションを詳細に説明します。システムの設計・開発プロセスにおける意思決定を支援するだけでなく、システムの安定性と拡張性を確保するためのシステム運用・保守管理の重要なサポートツールとしても機能します。上記の記事を読んだ後は、アーキテクチャ図についてすでに深く理解していると思います。その後、 ProcessOn テンプレートコミュニティにアクセスして、さらに多くのアーキテクチャ図テンプレートを表示したり、自分でアーキテクチャ図を描いてみたりすることができます。
