【Flutter】カスタマイズ描画(CustomPaint)のPaint

Last updated at Posted at 2022-06-10

カスタマイズ描画について

※本記事は下記のZenn本にまとめました。

属性

属性 説明
color 筆のカラー
isAntiAlias アンチエイリアシング
strokeWidth 線の太さ
style 塡充方式
strokeCap 線のキャップ
strokeJoin 線の連結
strokeMiterLimit 線の連結部分が鋭角の時の閾値
shader 着色(色)
blendMode ブレンドモード(色)
invertColors 色を反転(色)
colorFilter カラーフィルター
maskFilter マスクフィルター
imageFilter イメージフィルター
filterQuality フィルター品質

isAntiAlias効果

isAntiAliasのデフォルト値はtrue, 下記の例でisAntiAliasの効果を確認しましょう。

    Paint paint = Paint();
    canvas.drawCircle(
        const Offset(100, 100),
        90,
        paint
          ..color = Colors.blue
          ..strokeWidth = 5);
    canvas.drawCircle(
        const Offset(100 + 190.0, 100),
        90,
        paint
          ..isAntiAlias = false
          ..color = Colors.red);


上記の例で、よく見ないとわからないが、微妙に差異がある。青色の円が滑らかであり、赤色の方は若干鋸歯状である。

style

筆の塡充方式は2つがある。PaintingStyle.fillは塡充、PaintingStyle.strokeは中空

enum PaintingStyle {
  fill,
  stroke,
}

strokeWidth

筆の太さを定義できる

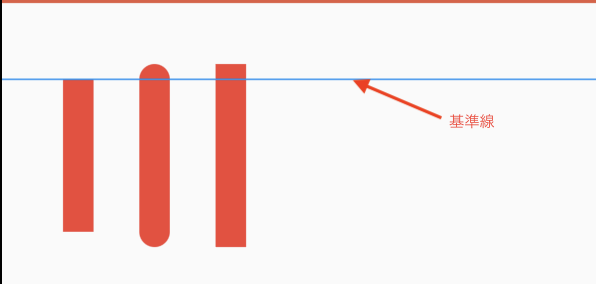

strokeCap

線のキャップのことを指します。詳細は下記通りです。

属性 説明
StrokeCap.butt 冒頭しない
StrokeCap.round 冒頭し、丸くする
StrokeCap.square 冒頭し、四角くする

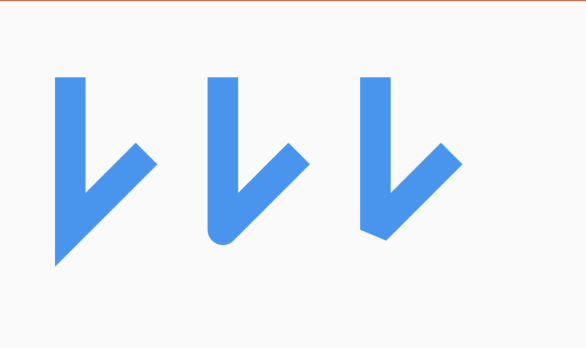

strokeJoin

strokeJoinとは線の連結部分を定義する、詳細属性は下記通りです。

属性 説明
StrokeJoin.miter 鋭角
StrokeJoin.round 円形
StrokeJoin.bevel 斜角
    Paint paint = Paint();
    Path path = Path();
    // 鋭角
    paint
      ..style = PaintingStyle.stroke
      ..color = Colors.blue
      ..strokeWidth = 20;
    path.moveTo(50, 50);
    path.lineTo(50, 150);
    path.relativeLineTo(50, -50);
    canvas.drawPath(path, paint..strokeJoin = StrokeJoin.miter);
    // 円形
    path.reset();
    path.moveTo(50 + 100.0, 50);
    path.lineTo(50 + 100.0, 150);
    path.relativeLineTo(50, -50);
    canvas.drawPath(path, paint..strokeJoin = StrokeJoin.round);
    // 斜角
    path.reset();
    path.moveTo(50 + 100.0 * 2, 50);
    path.lineTo(50 + 100.0 * 2, 150);
    path.relativeLineTo(50, -50);
    canvas.drawPath(path, paint..strokeJoin = StrokeJoin.bevel);

strokeMiterLimit

strokeMiterLimitとは、StrokeJoin.miterの場合のみ使える、鋭角の閾値を超えたら、StrokeJoin.bevel斜角になる。
下記の図は左から閾値3~1の順のもの並んでいる,数値が大きければ、大きいほど角度の閾値が鋭い

blendMode

blendModeは29モードがあり、2つ以上の色または画像の重なりモードを定義できます。下記の図は29モードの効果です。
下記はよく使うモードについて説明します。

  1. src: 元の色または画像を表示する
  2. dst: 一番最初の色または画像を表示する
  3. srcOver: 両方表示するが、表示効果は順番通り重なる
  4. dstOver: 両方表示するが、表示効果はdstの方が上である

blendMode

invertColors

invertColorsがtrueの場合、その色が色相環の反対側の色になる

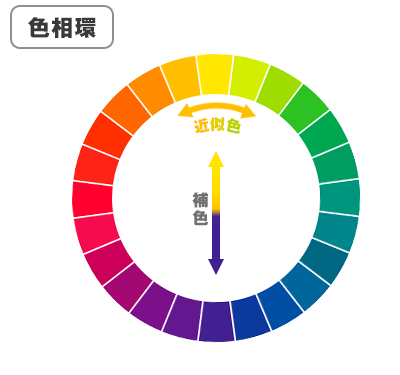

色相環:
