OCI Bastion経由でプライベート・サブネット内のOracle Analytics Cloudに接続

初めに
冒頭ですが、この記事は次のシリーズ記事の1つです。
OCI Bastion サービス

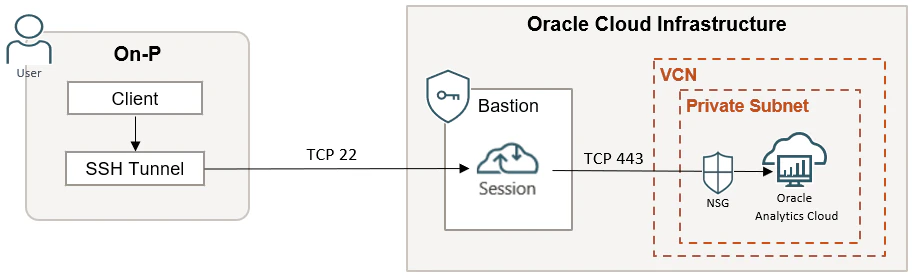

プライベート・サブネットにOracle Analytics Cloud (OAC)を作成した場合、OACへのアクセスはプライベート・エンドポイントを介して行います。VPNを設定しない場合、OCI Bastionサービスを利用すると、踏み台サーバを構築せずにOn-Pのクライアントからプライベート・サブネット内のOACに接続できます。OCI Bastionサービスは無料で利用できます。

検証環境

OAC アクセス・タイプ：プライベート
OAC エディション：Professional（Enterpriseにも適用する）
クライアントOS：Windows 11
SSHソフト：OpenSSH

ステップ

• 1. 事前準備
• 2. Bastionの作成
• 3. セッションの作成
• 4. NSGにイングレス・ルールを追加する
• 5. ホストファイルの編集
• 6. SSHトンネルの作成
• 7. OACに接続する
• 付録
  • トラブル・シューティング
  • Bastionの制限

1. 事前準備

OACのアクセス情報を確認
「インスタンスの詳細」から、アクセスURLをコピーし、メモしておきます。

「追加詳細」から、ホスト名とIPアドレスをコピーし、メモしておきます。

2. Bastionの作成

アイデンティティとセキュリティ > 要塞 > 要塞の作成

項目	内容
要塞名	適当な名前を入力
ターゲットVCNとサブネット	OACが所属するVCNとサブネットを選択
CIDRブロック許可リスト	このテストではCIDRブロックの許可リストを「0.0.0.0/0」に設定しているが、運用時には範囲を絞り込むことが推奨される。例えば、 接続元（クライアント）のIPアドレスのみを許可するように。

注意
OCI Bastionを作成する際には、ターゲットのVCNとサブネットを指定する必要がありますが、Bastion自体に対しては、置き場所の指定は不要です。

Bastionはアクティブの状態になりましたら、「プライベート・エンドポイントIP」は以下の画面から確認できます。このIPが、ターゲット・サブネット内で自動割り当てられます。次のステップでこのIPをNSGの入力ルールに追加します。 「CIDRブロック許可リスト」を編集したい場合は、「編集」ボタンをクリックすればOKです。

3. セッションの作成

要塞 > セッション > セッションの作成

項目	内容
セッション・タイプ	"SSHポート転送セッション"を選択
ターゲット・ホストに接続する方法	"IPアドレス"を選択 (デフォルト)
IPアドレス	OACの「IPアドレス」
ポート	443
SSHキー	既存のキーファイルを利用するか、新しいキーペアを作成する。

セッションはアクティブの状態になりましたら、次のように、3ドットのメニューをクリックしてSSHコマンドをコピーします。このコマンドは、「STEP 6. SSHトンネルの作成」で使用されます。

デフォルトでは、セッションは3時間有効ですが、Bastionを作成する際にはこの期間を変更することが可能です。

4. NSGにイングレス・ルールを追加する

OACにアクセスするためには、Bastionのプライベート・エンドポイントからのイングレス(TCPポート433)を許可する必要があります。

ネットワーク・セキュリティ・グループ（NSG）を作成する：

※、"ソースCIDR"は、Bastionの「プライベート・エンドポイントIP」です（Bastionの情報画面に表示されます）。

OACインスタンスのアクセス制御を編集する：

5. ホストファイルの編集

接続クライアントに、次のファイルを編集します。

ファイル名
Windows OS: C:\Windows\System32\drivers\etc\hosts
Linux OS: /etc/hosts

追加内容: 127.0.0.1 <OAC_hostname>
例：127.0.0.1 oacprivate-nrjlzaw7invm-nt.analytics.ocp.oraclecloud.com
※、ホスト名の後ろは/ui/が要らない。

6. SSHトンネルの作成

クライアント側でSSHコマンドを実行してトンネルを作成します。この例では、OpenSSHを利用します。まだインストールされていない場合、管理者ユーザーでPowerShellを起動して、以下のコマンドでインストールしてください。
コマンド：Get-WindowsCapability -Online | Where-Object Name -like 'OpenSSH*'

SSHトンネルを作成するコマンド:

ssh -i <privateKey> -N -L <localPort>:<Private_IP_of_OAC>:443 -p 22 <bastion_ocid>@host.bastion.ap-tokyo-1.oci.oraclecloud.com

• <privateKey>を秘密キーのパスとファイル名に置き換える。
  　Windowsの例（PowerShell）：$home\.ssh\id_rsa
• <localPort>を443に置き換える。
• <Private_IP_of_OAC>は自動に実のIPが埋められるので、変更する必要がない。

PowerShllのコマンド例：

PS C:\Users\opc> ssh -i $home\.ssh\id_rsa -N -L 443:10.0.0.68:443 -p 22 <bastion_ocid>@host.bastion.ap-tokyo-1.oci.oraclecloud.com

※、接続成功の場合、コマンドプロンプトを返さない。

7. OACに接続する

クライアントのWebブラウザを開き、OACのURLを入力します。
URLの例: https://oacprivate-nrjlzaw7invm-nt.analytics.ocp.oraclecloud.com/ui/
※、インスタンスの詳細画面からコピーできる（/ui/がある）。

OCIアカウントのログイン画面が表示されたら、ユーザーとパスワードを入力して、ログインします。

ログインした後、OACの初期画面が表示されます。

付録

トラブル・シューティング

OACへの接続が失敗した場合、以下の原因は一般的です。ご参考ください。

• OACインスタンスは、まだ起動していない。
• TCP 443ポートは、イングレス・ルールに追加されていない。
• SSHトンネルは未作成か、作成が失敗した。
  トンネル作成失敗、或いはタイムアウトの時、以下のメッセージが表示される。
  Connection to host.bastion.ap-tokyo-1.oci.oraclecloud.com closed by remote host.
• Bastionのセッション期限が切れた（デフォルトは３時間）。
  セッション期限が切れた後、SSHトンネルを作成しようとしたら、以下のエラーが発生する。
  <bastion_ocid>@host.bastion.ap-tokyo-1.oci.oraclecloud.com: Permission denied (publickey)
  対策：セッションを再作成する。

Bastionの制限

項目	内容
最大Bastion数	テナンシ毎に5つ
最大セッション数	Bastionあたり20セッション
最大セッション存続時間	3時間
最小セッション存続時間	30分
データ転送制限	データ転送の制限はありません。 ただし、SSH接続あたりの接続速度は16 Mbpsに制限されます。

以上です。
