AWS VPC Traffic Mirroring ~ demo

VPCトラフィクミラーリングでネットワークトラフィックを検査する。

EC2を2インスタンス使用して、片方のネットワーク利用をもう片方でモニタする。

概要についての簡単な説明は↓を参考にさせていただきました。
【初心者】AWS VPC Traffic Mirroring を使ってみる

1.CloudFormationによる環境準備

AWSTemplateFormatVersion: '2010-09-09'
Description: 'For making 2 of Amazon Linux (EC2) on a VPC. '
Mappings:
  AWSInstanceType2Arch:
    t3.medium:
      Arch: HVM64
    t3.micro:
      Arch: HVM64
    t3.small:
      Arch: HVM64
  AWSRegionArch2AMI:
    ap-northeast-1:
      HVM64: ami-0a1c2ec61571737db
    us-east-1:
      HVM64: ami-0a887e401f7654935
    us-west-2:
      HVM64: ami-0e8c04af2729ff1bb
Outputs:
  AZ01:
    Description: Availability Zone of the Client EC2 instance 01
    Value: !Join
      - ''
      - - !GetAtt 'ClientInstance.AvailabilityZone'
  AZ02:
    Description: Availability Zone of the Client EC2 instance 02
    Value: !Join
      - ''
      - - !GetAtt 'ClientInstance2.AvailabilityZone'
  IP01:
    Description: Client EC2 IPaddress 01
    Value: !Join
      - ''
      - - !GetAtt 'ClientInstance.PublicIp'
  IP02:
    Description: Client EC2 IPaddress 02
    Value: !Join
      - ''
      - - !GetAtt 'ClientInstance2.PublicIp'
Parameters:
  InstanceType:
    AllowedValues:
      - t3.micro
      - t3.small
      - t3.medium
    ConstraintDescription: must be a valid EC2 instance type.
    Default: t3.small
    Description: Amazon Linux instance type
    Type: String
  SSHLocation:
    AllowedPattern: (\d{1,3})\.(\d{1,3})\.(\d{1,3})\.(\d{1,3})/(\d{1,2})
    ConstraintDescription: must be a valid IP CIDR range of the form x.x.x.x/x.
    Default: '0.0.0.0/0'
    Description: ' The IP address range that can be used to SSH to the EC2 instances'
    MaxLength: '18'
    MinLength: '9'
    Type: String
Resources:
  AttachGateway:
    Properties:
      InternetGatewayId: !Ref 'InternetGateway'
      VpcId: !Ref 'ClientVPC'
    Type: AWS::EC2::VPCGatewayAttachment
  ClientInstance:
    Properties:
      ImageId: !FindInMap
        - AWSRegionArch2AMI
        - !Ref 'AWS::Region'
        - !FindInMap
          - AWSInstanceType2Arch
          - !Ref 'InstanceType'
          - Arch
      InstanceType: !Ref 'InstanceType'
      NetworkInterfaces:
        - AssociatePublicIpAddress: 'true'
          DeleteOnTermination: 'true'
          DeviceIndex: '0'
          GroupSet:
            - !Ref 'InstanceSecurityGroup'
          SubnetId: !Ref 'ClientSubnet'
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
        - Key: Name
          Value: Client01
        - Key: Workshop
          Value: TrafficMirroring
      UserData: !Base64
        Fn::Join:
          - ''
          - - "#!/bin/bash -xe\n"
            - "yum update -y\n"
            - "amazon-linux-extras install -y epel\n"
            - "yum install -y nc\n"
            - "\n"
    Type: AWS::EC2::Instance
  ClientInstance2:
    Properties:
      ImageId: !FindInMap
        - AWSRegionArch2AMI
        - !Ref 'AWS::Region'
        - !FindInMap
          - AWSInstanceType2Arch
          - !Ref 'InstanceType'
          - Arch
      InstanceType: !Ref 'InstanceType'
      NetworkInterfaces:
        - AssociatePublicIpAddress: 'true'
          DeleteOnTermination: 'true'
          DeviceIndex: '0'
          GroupSet:
            - !Ref 'InstanceSecurityGroup'
          SubnetId: !Ref 'ClientSubnet'
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
        - Key: Name
          Value: Client02
        - Key: Workshop
          Value: TrafficMirroring
      UserData: !Base64
        Fn::Join:
          - ''
          - - "#!/bin/bash -xe\n"
            - "yum update -y\n"
            - "amazon-linux-extras install -y epel\n"
            - "yum install -y wireshark\n"
            - "\n"
    Type: AWS::EC2::Instance
  ClientSubnet:
    Properties:
      AvailabilityZone: ap-northeast-1c
      CidrBlock: 10.100.0.0/24
      MapPublicIpOnLaunch: 'true'
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
        - Key: Name
          Value: ClientPublic
      VpcId: !Ref 'ClientVPC'
    Type: AWS::EC2::Subnet
  ClientVPC:
    Properties:
      CidrBlock: 10.100.0.0/16
      EnableDnsHostnames: 'true'
      EnableDnsSupport: 'true'
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
        - Key: Name
          Value: ClientVPC
    Type: AWS::EC2::VPC
  InboundAllAclEntry:
    Properties:
      CidrBlock: 10.100.0.0/16
      Egress: 'false'
      NetworkAclId: !Ref 'NetworkAcl'
      Protocol: '-1'
      RuleAction: allow
      RuleNumber: '120'
    Type: AWS::EC2::NetworkAclEntry
  InboundResponsePortsNetworkAclEntry:
    Properties:
      CidrBlock: '0.0.0.0/0'
      Egress: 'false'
      NetworkAclId: !Ref 'NetworkAcl'
      PortRange:
        From: '1024'
        To: '65535'
      Protocol: '6'
      RuleAction: allow
      RuleNumber: '102'
    Type: AWS::EC2::NetworkAclEntry
  InboundSSHNetworkAclEntry:
    Properties:
      CidrBlock: '0.0.0.0/0'
      Egress: 'false'
      NetworkAclId: !Ref 'NetworkAcl'
      PortRange:
        From: '22'
        To: '22'
      Protocol: '6'
      RuleAction: allow
      RuleNumber: '101'
    Type: AWS::EC2::NetworkAclEntry
  InstanceSecurityGroup:
    Properties:
      GroupDescription: Enable SSH access via port 22
      SecurityGroupIngress:
        - CidrIp: !Ref 'SSHLocation'
          FromPort: '22'
          IpProtocol: tcp
          ToPort: '22'
        - CidrIp: 10.100.0.0/16
          IpProtocol: '-1'
      VpcId: !Ref 'ClientVPC'
    Type: AWS::EC2::SecurityGroup
  InternetGateway:
    Properties:
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
    Type: AWS::EC2::InternetGateway
  NetworkAcl:
    Properties:
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
      VpcId: !Ref 'ClientVPC'
    Type: AWS::EC2::NetworkAcl
  OutBoundRDPNetworkAclEntry:
    Properties:
      CidrBlock: '0.0.0.0/0'
      Egress: 'true'
      NetworkAclId: !Ref 'NetworkAcl'
      Protocol: '-1'
      RuleAction: allow
      RuleNumber: '100'
    Type: AWS::EC2::NetworkAclEntry
  Route:
    DependsOn: AttachGateway
    Properties:
      DestinationCidrBlock: '0.0.0.0/0'
      GatewayId: !Ref 'InternetGateway'
      RouteTableId: !Ref 'RouteTable'
    Type: AWS::EC2::Route
  RouteTable:
    Properties:
      Tags:
        - Key: Application
          Value: !Ref 'AWS::StackId'
      VpcId: !Ref 'ClientVPC'
    Type: AWS::EC2::RouteTable
  SubnetNetworkAclAssociation:
    Properties:
      NetworkAclId: !Ref 'NetworkAcl'
      SubnetId: !Ref 'ClientSubnet'
    Type: AWS::EC2::SubnetNetworkAclAssociation
  SubnetRouteTableAssociation:
    Properties:
      RouteTableId: !Ref 'RouteTable'
      SubnetId: !Ref 'ClientSubnet'
    Type: AWS::EC2::SubnetRouteTableAssociation

2.SSMによる環境準備

SSMには高速セットアップ機能があります。これを使ってインスタンスのSSM設定の自動構成します。
[新機能] Systems Manager Quick Setup ですばやく設定可能になりました!

3.トラフィックミラーリングの設定

2つのEC2が記録作成されているはずなので、ネットワークインターフェース eth0の情報を記録しておく。

「ターゲットをミラーリングする」
「ターゲットタイプ:ネットワークインタフェース」で、先に記憶しておいたClient02のENIを選択する。

「フィルターをミラーリングする」

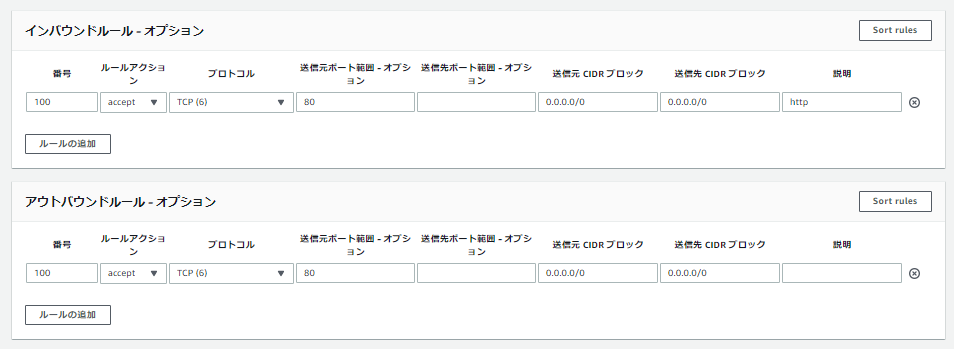

「インバウンド」「アウトバウンド」ルールを次のようにする。

「セッションをミラーリングする」
ミラーソースとして、Client01のENI、ミラーターゲットとして、「ターゲットをミラーリングする」で作ったものを指定。
フィルタはどのパケットをミラーリングするかであり、「フィルターをミラーリングする」で作ったものを指定。

4.EC2でパケットモニタリングする

Client02で、トラフィックミラーリングでコピーされたパケットを確認しながら、Client01を操作する。

client01
curl checkip.amazonaws.com
client02
sudo tcpdump -i eth0 -n port 4789
cpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
14:26:56.151185 IP 10.100.0.223.65431 > 10.100.0.177.4789: VXLAN, flags [I] (0x08), vni 7348185
IP 18.209.184.162.http > 10.100.0.223.33962: Flags [S.], seq 2590301871, ack 2020809952, win 26847, options [mss 1460,sackOK,TS val 3553538939 ecr 284377333,nop,wscale 8], length 0
14:26:56.320805 IP 10.100.0.223.65431 > 10.100.0.177.4789: VXLAN, flags [I] (0x08), vni 7348185
IP 18.209.184.162.http > 10.100.0.223.33962: Flags [.], ack 86, win 115, options [nop,nop,TS val 3553539139 ecr 284377503], length 0
14:26:56.321122 IP 10.100.0.223.65431 > 10.100.0.177.4789: VXLAN, flags [I] (0x08), vni 7348185
IP 18.209.184.162.http > 10.100.0.223.33962: Flags [P.], seq 1:141, ack 86, win 115, options [nop,nop,TS val 3553539139 ecr 284377503], length 140: HTTP: HTTP/1.1 200 OK
14:26:56.491205 IP 10.100.0.223.65431 > 10.100.0.177.4789: VXLAN, flags [I] (0x08), vni 7348185
IP 18.209.184.162.http > 10.100.0.223.33962: Flags [F.], seq 141, ack 87, win 115, options [nop,nop,TS val 3553539310 ecr 284377672], length 0

4 packets captured
4 packets received by filter
0 packets dropped by kernel
