【初心者】AWS VPC Traffic Mirroring を使ってみる

目的

  • オンプレ時代にネットワークにTAPを入れてwireshark等でパケットキャプチャするような仕事があったが、同じようなことをAWSでできると聞いたため、どんなものかを確認してみることにした。

VPC Traffic Mirroring とは(自分の理解)

  • 特定のENIを通るトラフィックをミラーリングして、別のENIもしくはNLBに出力できる。

やったこと

  • インスタンス1(Amazon Linux2) と インスタンス2(WS2019) を作成する。インスタンス2には、RDP用のENIとミラーリングを受ける用のENIの2つをアタッチする。
  • インスタンス1にアタッチしたENIをミラーリングのSource、インスタンス2にアタッチしたENIをミラーリングのTargetに設定する。
  • インスタンス1にssh接続する。そのパケットをインスタンス2のwiresharkでキャプチャして、sshの通信を表示する。

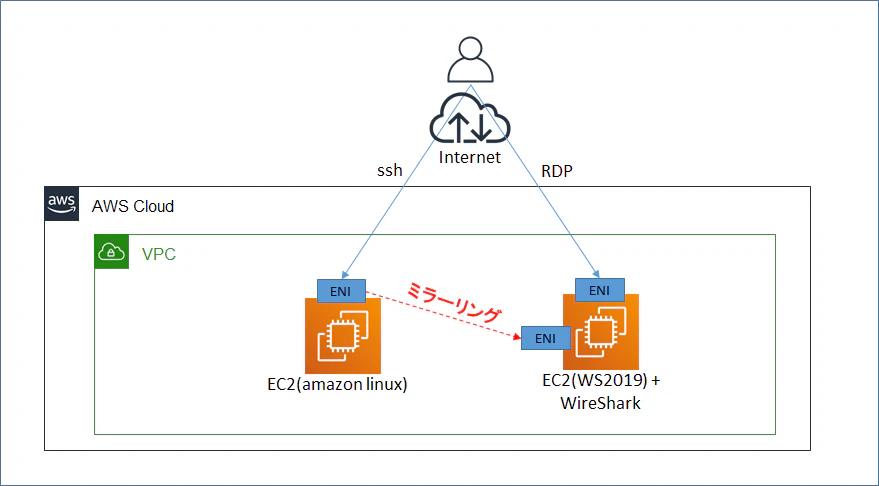

構成図


作業手順

インスタンス作成

  • インスタンス1(Amazon Linux2),インスタンス2(WS2019) を作成する。VPC Traffic Mirroringを行うには、SourceとなるENIをアタッチするインスタンスがNitro世代である必要あり(2019/11時点)。そのため、今回はインスタンス1は、t3.nanoを使用する。インスタンス2は何でもよい。
  • インスタンス2には追加のENIをアタッチする。追加したENIはOS上ではethernet 3として認識された。
  • インスタンス2にWireshark(パケットキャプチャ用ツール)をインストールする。

VPC Traffic Mirroringの設定

VPCのメニュー画面にて、以下の順で設定を行う。

  • Targetの設定:
    • ミラーリングの出力先となるENIもしくはNLBをTargetとして設定する。
    • 今回は出力先はインスタンス2の追加ENI(RDPに使わないほう)を指定する。
  • Filterの設定:
    • Sourceのトラフィックに対し、ミラーリングに出力させる前にFilterをかけることができる。
    • 今回はtcp全てを取得するよう設定する。
  • Sessionの設定:
    • 「SourceのENI」、「Filter」、「Target」の3つを組み合わせて、Traffic MirroringのSessionを作成する。
    • 今回はSourceはインスタンス1のENIとし、FilterとTargetは先に作ったものを使用する。
    • ミラーリングを行う際、元のパケットがVXLANでカプセル化される。VXLANのVNI(識別用ID)が自動設定される。

ssh トラフィックのミラーリングとパケットキャプチャ

  • インスタンス2でWiresharkを起動し、ethernet 3の通信をキャプチャする設定にした上で、手元のPCからインスタンス1へssh接続を行う。


  • x.x.x.233(手元のPC)から、10.0.1.249(インスタンス1のENI)へのssh通信が、インスタンス2にてキャプチャできている。また、パケットがVXLANでカプセル化されていることも確認できる。

所感

  • 今までNetwork型IDSはAWSには設置不可という考え方だったが、TargetとしてIDSを指定すればそれも可能になりそう。
