作ってるチャットシステムのメモ

いろいろ勉強したいので勉強のためのプラットフォームを作ってみてる。

特に一番実践したいのが以下の記事のような EventSourcing で構築されたシステム。

event をメッセージブローカーに入れて、各マイクロサービスは最新情報を必要としない限りは、各サービスが必要なデータをメッセージブローカーからマテリアライズして(ここではKTable)参照することでサービスの独立性を高めるような設計。

あとは Go に慣れるため。

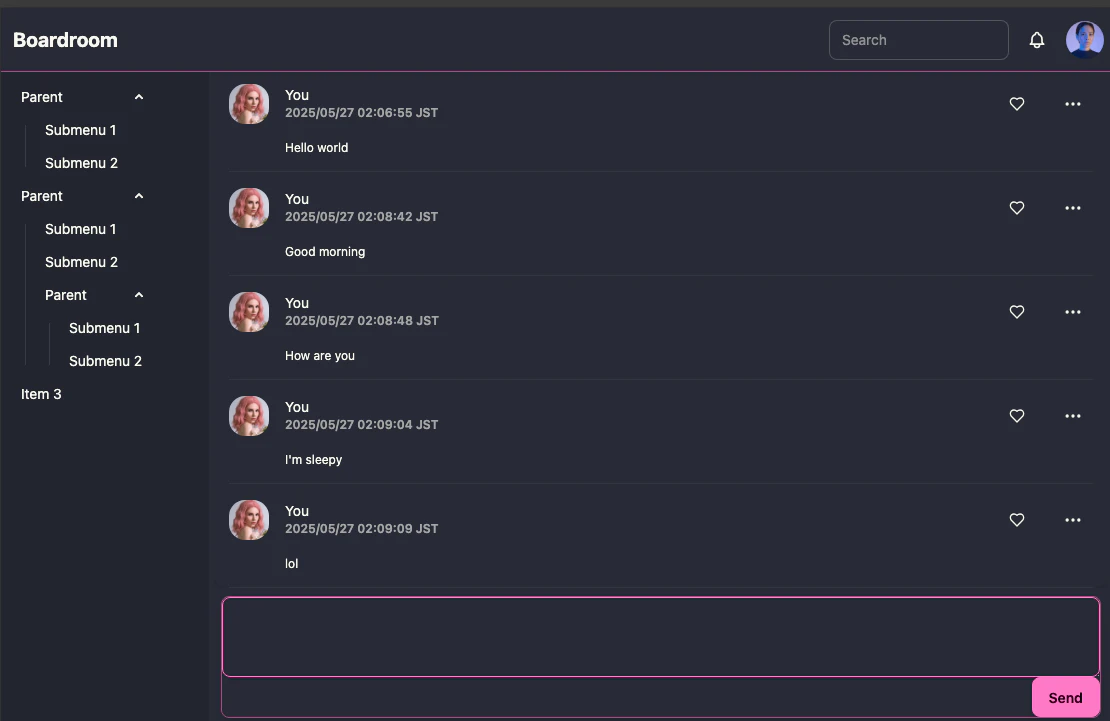

こんな感じの slack のまがい物を作ってる

DI的なお作法無知すぎて main.go が悲惨なことになってる。

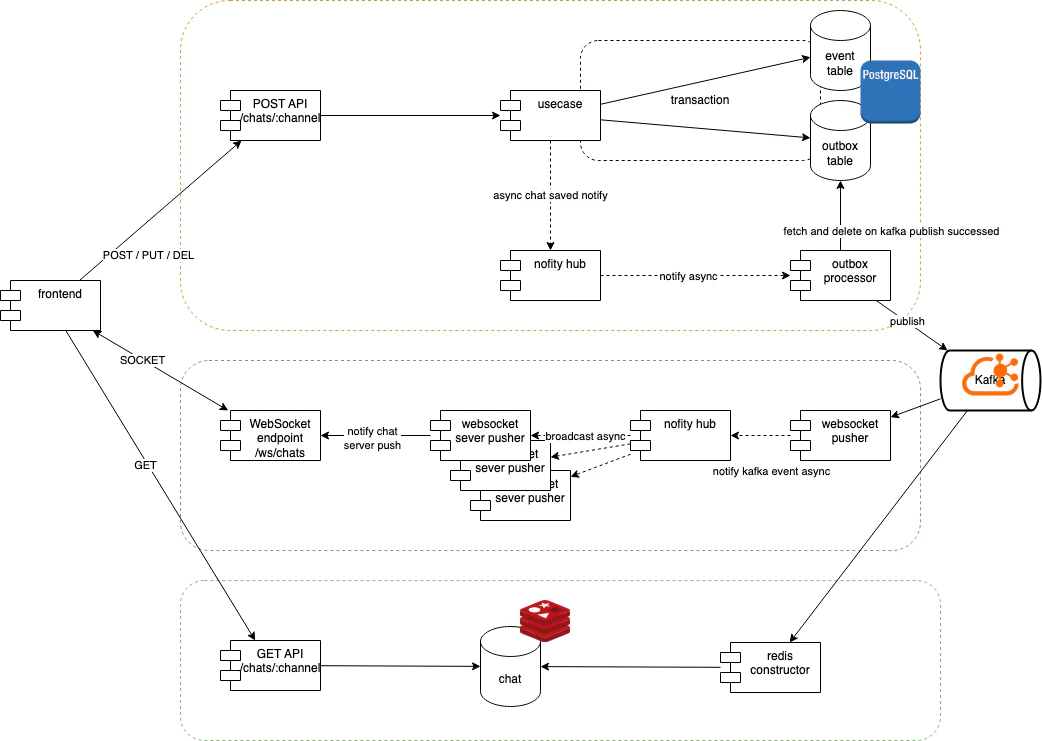

全体図

とりあえず今の段階の構成図

chat service

command project

普通の Rest API
chatの更新/編集/削除

イベントの保存

一旦すべてのイベントをRDBのイベントテーブルに保存、同じトランザクションでoutboxテーブルにも保存

RDB を Single Source of Truth 扱いにしている。しかし今後は Kafka に情報源を任せたい。

Kafka へイベントのpublish

イベントの保存が成功したら Hub を経由して goroutine 経由で outbox processor を呼び出す
outbox processor は RDB の outbox テーブルから Kafka へ未連携のデータを取得し、Kafka へ publish
Kafka への publish が成功したら RDB の outbox テーブルからレコードを削除

WebSocket project

Kafka subscribe

Kafka を subscribe して、Hub に通知、Broadcat する
Kafka の subscriber が Hub を経由するのは、ws の接続数だけ Kafka のクライアントを作りたくなくて ws 用に 1 つにしたかったから。

server push

Hub から通知を受信したら、ws 経由でサーバープッシュし、リアルタイムで画面に最新情報を反映

query project

ReadModel の構築

Kafka を subscribe して、query ようの ReadModel を構築

query endpoint

画面アクセスのタイミングで Redis から最新 chat 一覧を取得し画面に表示。一度最新を表示できたらその後は WebSocket 経由で最新情報に更新する

今は ReadModel を Redis だけに構築しているが、本当はちゃんと永続化考えなければ。

Redis

クエリのためだけのデータストア

• chat:${chatId} (string)
  • chat_id をキーにして、string型で json formatted な chat を保存
  • 最初は Hash 型で持たせようとしていたが、Redis の Hash型には MGet 操作がなかったため N+1 をしたくなくて string型に
• chats:${roomId} (zset)
  • chatId の sorted sets
  • room 毎の chatId をソートしてアプリが持てるようにするため
  • 指定された room のソートした chatIds を取得し、取得した chatIds をベースに chat:${chatId} から MGet することで対象の chat を一括取得
• chats:${chatId}:history (list)
  • chat 毎の編集履歴を保持する
    • chat:${chatId} は最新データのみを上書きして持ち、chats:${chatId}:history は List型で保持し、編集のたびに LPush していく
  • RDB であれば chats:${chatId}:history 相当のテーブルさえ用意しておけば最新 chat の一覧のみの取得も SQL で表現できそうではあるが、Redis では厳しそう
  • chat:${chatId} と chats:${chatId}:history で両方に最新の chat を保持することになってしまうが、 ReadModel だし Redis なので良いとする

room service

ToDo これから作る

多分 chat とは別の境界づけられたコンテキストにしそう。
room には認証認可の機能があって複雑にはなりそう。

chat 登録時に、room と ユーザーの Validation も必要になってくる。
従来であれば

1. chat service -(post:chat)> room service
   1. 登録前の chat情報を post し、room service に対して room と user の validation を依頼する
2. chat service -(get:roomId)> room service
   1. chat service が room service から roomId をキーに所属メンバーを問い合わせ
   2. chat service が room service から取得した情報をもとに validation 実施
3. chat service -(get:userId)> user service (まだない)
   1. 2番目と同じような感じ。取得のキーが userId になりそうな感じ

がよくあるパターンだった気がする。

今回やりたいのは、

1. room にユーザーが所属したときに、所属イベントを Kafka に publish
2. chat service が Kafka Streams でイベントを購読し、 KTable にマテリアライズ
3. chat 登録時は KTable を参照して Validation
   1. ユーザーの room 所属と、新規ユーザーの chat ポストは厳密なリアルタイム性は多分なくて大丈夫そうだし
