Vue.jsとMapbox GL JSでオリジナルの地図を表示してみよう　～Mapbox GL JSの機能を知る編～

Last updated at 2019-12-23Posted at 2019-12-23

はじめに

Vue.jsとMapbox GL JSを使って、このような機能を実装していきます。

地名検索
国名・地名の日本語化
位置情報表示

VueMapbox といったラッパーライブラリもありますが、
Mapbox GL JSの機能を知る編ということで、使わずに進めていきたいと思います。
結果として、Vue.jsの機能は全く使っていませんが・・・
次のステップとして、プラグイン化などしていけたらと思います

mapboxとは

mapboxは、地図を使用したアプリ開発者向けのプラットフォームです。そのなかでMapbox GL JSは、Web GLを使用して地図を表示するJavaScriptライブラリです。その他の地図サービス・APIに比べて、カスタマイズ性が高いとされています。

環境構築

Vue.jsのプロジェクト作成とMapbox GL JSのインストールを行います。

Vue CLIでプロジェクト作成

vue create mapbox-vue

今回はMapbox GL JSの機能を試したいので、
Vue RouterもVuexもなしのシンプルなプロジェクトにしています。

? Please pick a preset: Manually select features
? Check the features needed for your project: Babel, TS, Linter
? Use class-style component syntax? Yes
? Use Babel alongside TypeScript (required for modern mode, auto-detected polyfills, transpiling JSX)? Yes
? Pick a linter / formatter config: Prettier
? Pick additional lint features: Lint on save, Lint and fix on commit
? Where do you prefer placing config for Babel, ESLint, etc.? In dedicated config files

Vue CLI Installation
Vue CLI Creating a Project

Mapbox GL JSのインストール

npmでMapbox GL JSをインストール
```
npm install mapbox-gl @types/mapbox-gl --save
```
※TypeScriptを使用しているため、typesもインストールしています。
/public/index.html へ以下を追加し、CSSを読み込む
/public/index.html（抜粋）
```
<link href="https://api.mapbox.com/mapbox-gl-js/v1.4.1/mapbox-gl.css" rel="stylesheet" />
```
Mapbox GL JS Install

mapboxアカウント作成

Access Tokenを取得するため、
Create your Mapbox accountからアカウントを作成します。
SignUpするとAccountページにAccess Tokenが表示されます。

料金体系は、Webの場合50,000回までのマップ読み込みは無料となっています。
詳細は、Mapbox pricingへ。

マップを表示する

まずは、マップを表示してみましょう。
/src/components/MyMap.vue を追加します。
これからこのファイルを編集して機能を追加していきます。
Your Access Token の箇所は、先ほど取得したAccess Tokenに変更してください。

/src/App.vue

<template>
  <div id="app">
    <my-map />
  </div>
</template>

<script lang="ts">
import { Component, Vue } from 'vue-property-decorator'
import MyMap from './components/MyMap.vue'

@Component({
  components: {
    'my-map': MyMap
  }
})
export default class App extends Vue {}
</script>

<style>
body {
  padding: 0;
  margin: 0;
}
#app {
  height: 100vh;
}
</style>

/src/components/MyMap.vue

<template>
  <div id="map"></div>
</template>

<script lang="ts">
import { Component, Vue } from 'vue-property-decorator'
import mapboxgl, { MapboxOptions, Map } from 'mapbox-gl'

@Component({})
export default class extends Vue {
  map: Map = {} as Map
  option: MapboxOptions = {
    accessToken: 'Your Access Token',
    container: 'map',
    style: 'mapbox://styles/mapbox/streets-v8',
    center: [143.767125, 38.681236],
    zoom: 4
  }

  mounted() {
    this.map = new mapboxgl.Map(this.option)
  }
}
</script>

<style scoped>
#map {
  width: 100%;
  height: 100%;
}
</style>

すると、このように地図が表示されます！

仕組み

mapbox-gl を読み込む

/src/components/MyMap.vue

import mapboxgl, { MapboxOptions, Map } from 'mapbox-gl'

mapboxのオプションを設定する

/src/components/MyMap.vue（抜粋）

option: MapboxOptions = {
  accessToken: 'Your Access Token',
  container: 'map',
  style: 'mapbox://styles/mapbox/streets-v8',
  center: [143.767125, 38.681236],
  zoom: 4
}

設定できるオプションの詳細は、Mapbox GL JS API reference Map へ。
accessToken、containerは必須になります。
containerには、マップをバインドするタグのidを指定します。

マップをバインドするタグを作成し、高さを指定する

/src/App.vue（抜粋）

<style>
body {
  padding: 0;
  margin: 0;
}
#app {
  height: 100vh;
}
</style>

/src/components/MyMap.vue（抜粋）

<template>
  <div id="map"></div>
</template>

<style scoped>
#map {
  width: 100%;
  height: 100%;
}
</style>

Mapオブジェクトを生成する
/src/components/MyMap.vue（抜粋）
```
mounted() {
  this.map = new mapboxgl.Map(this.option)
}
```

DOM作成後である必要があるので、mountedフックでMapオブジェクトを生成します。
このMapオブジェクトに、マップを操作するファンクションやイベントが定義されています。

検索機能を追加する

次に、検索機能を追加してみましょう。
検索機能は、mapbox-gl-geocoder プラグインから提供されています。

npmで mapbox-gl-geocoder をインストール

npm install @mapbox/mapbox-gl-geocoder --save

/public/index.html へ以下を追加し、CSSを読み込む

/public/index.html（抜粋）

<link href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v4.4.2/mapbox-gl-geocoder.css" rel="stylesheet" />

GitHub mapbox-gl-geocoder

Map オブジェクトにコントロールを追加

/src/components/MyMap.vue（抜粋）

  <script lang="ts">
  // 省略
  const MapboxGeocoder = require('@mapbox/mapbox-gl-geocoder')

  @Component({})
  export default class extends Vue {
    // 省略
    mounted() {
      this.map = new mapboxgl.Map(this.option)
      this.map.addControl(
        new MapboxGeocoder({
          accessToken: this.option.accessToken,
          mapboxgl: mapboxgl
        })
      )
    }
  }
  </script>

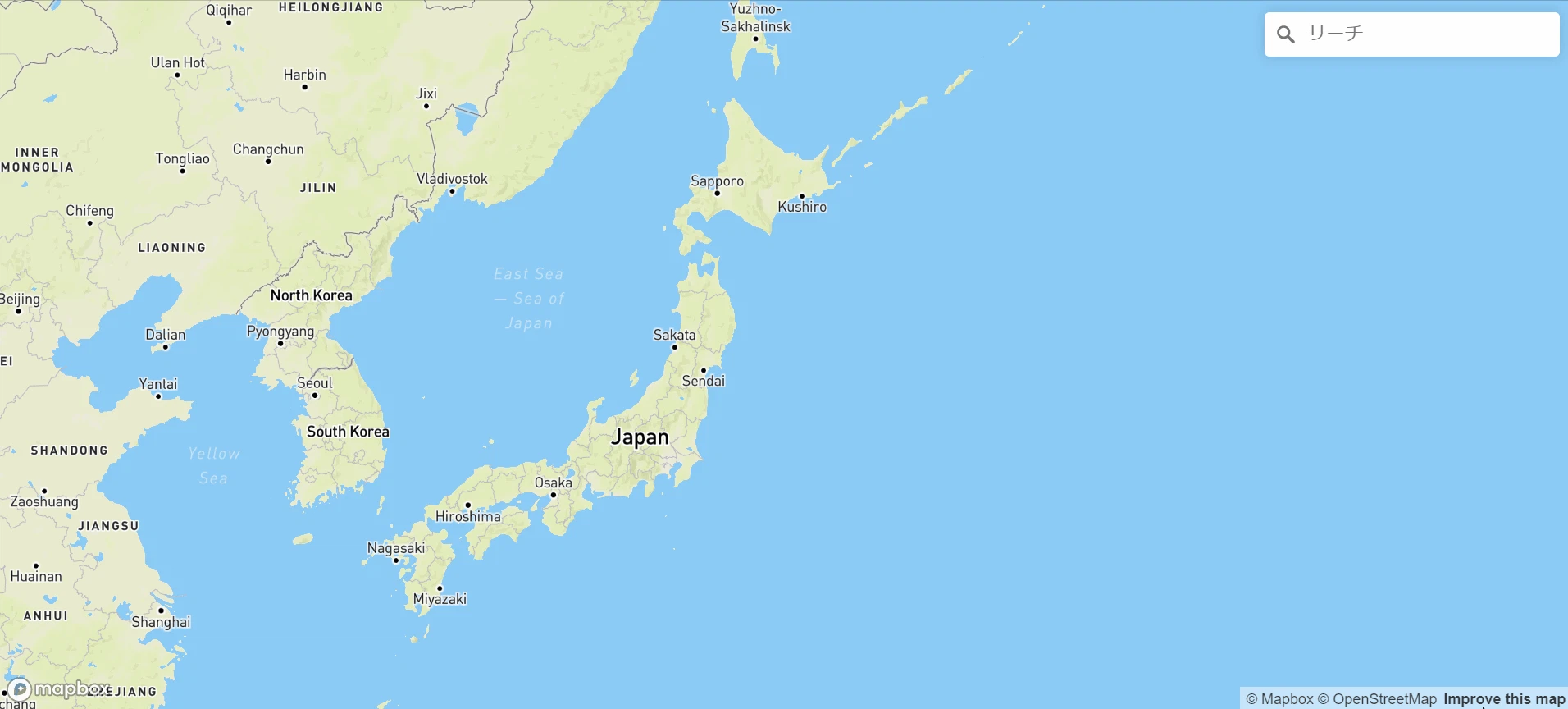

すると、このように検索ができるようになります。

仕組み

検索時には、Geocoding API が呼ばれています。

GET https://api.mapbox.com/geocoding/v5/{endpoint}/{search_text}.json

Mapbox GL JSから、このような Control などのUIも提供されていますし、APIとしても提供されていますので、UIを自作することもできます。
その他のAPIの詳細は、mapbox API Documentation へ。

地名を日本語化する

英語のままでは見づらいので、日本語化してみましょう。
日本語化は、mapbox-gl-language プラグインから提供されています。

npmでmapbox-gl-languageをインストール
```
npm install @mapbox/mapbox-gl-language --save
```
GitHub mapbox-gl-language

Mapオブジェクトにコントロールを追加

/src/components/MyMap.vue（抜粋）

  <script lang="ts">
  // 省略
  const MapboxLanguage = require('@mapbox/mapbox-gl-language')

  @Component({})
  export default class extends Vue {
    // 省略
    mounted() {
      this.map = new mapboxgl.Map(this.option)
      // 省略
      this.map.addControl(
        new MapboxLanguage({
          defaultLanguage: 'ja'
        })
      )
    }
  }
  </script>

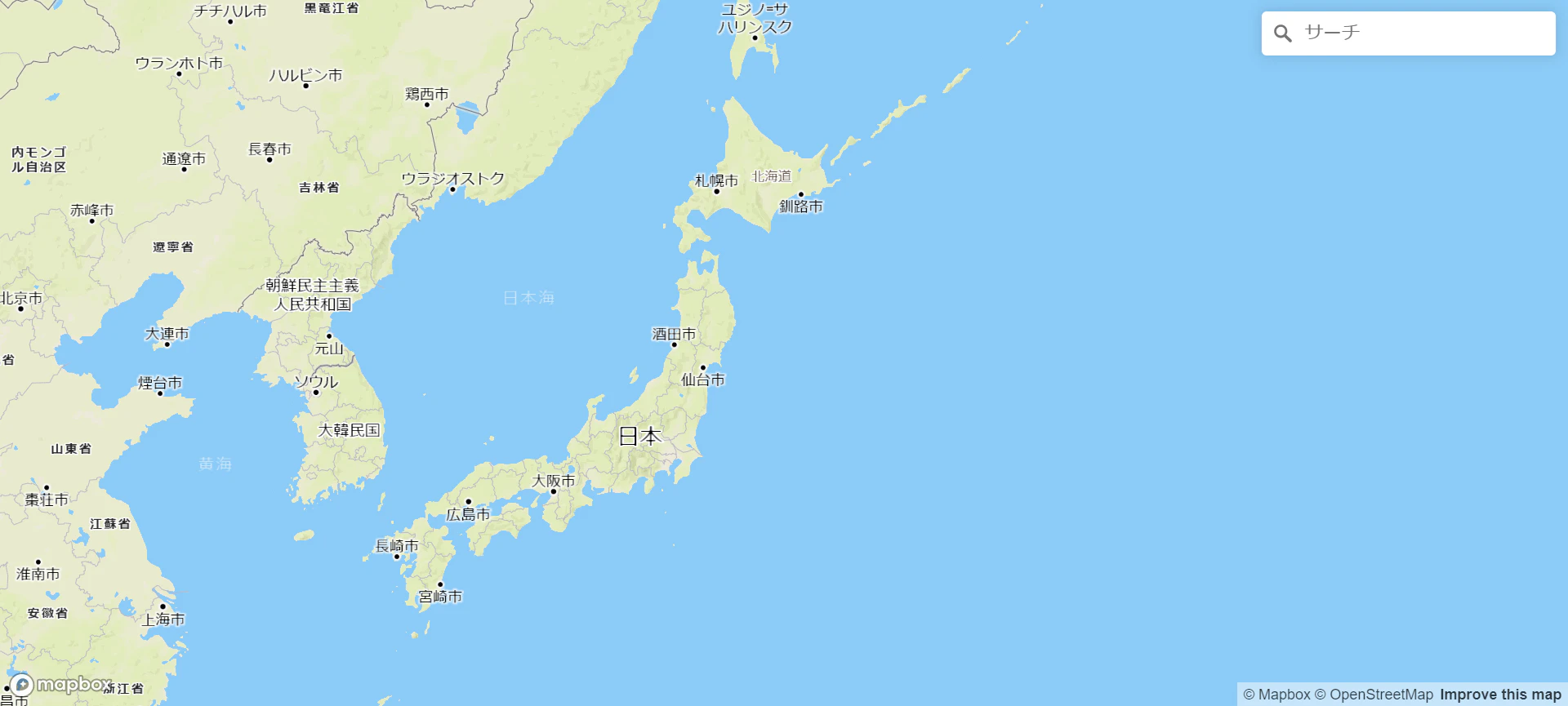

すると、このように国名や地名が日本語になります。

マップのスタイルを作成する

Mapbox Studioでは、Web上で好きなスタイルを作成することができます。

Mapbox Studio での編集

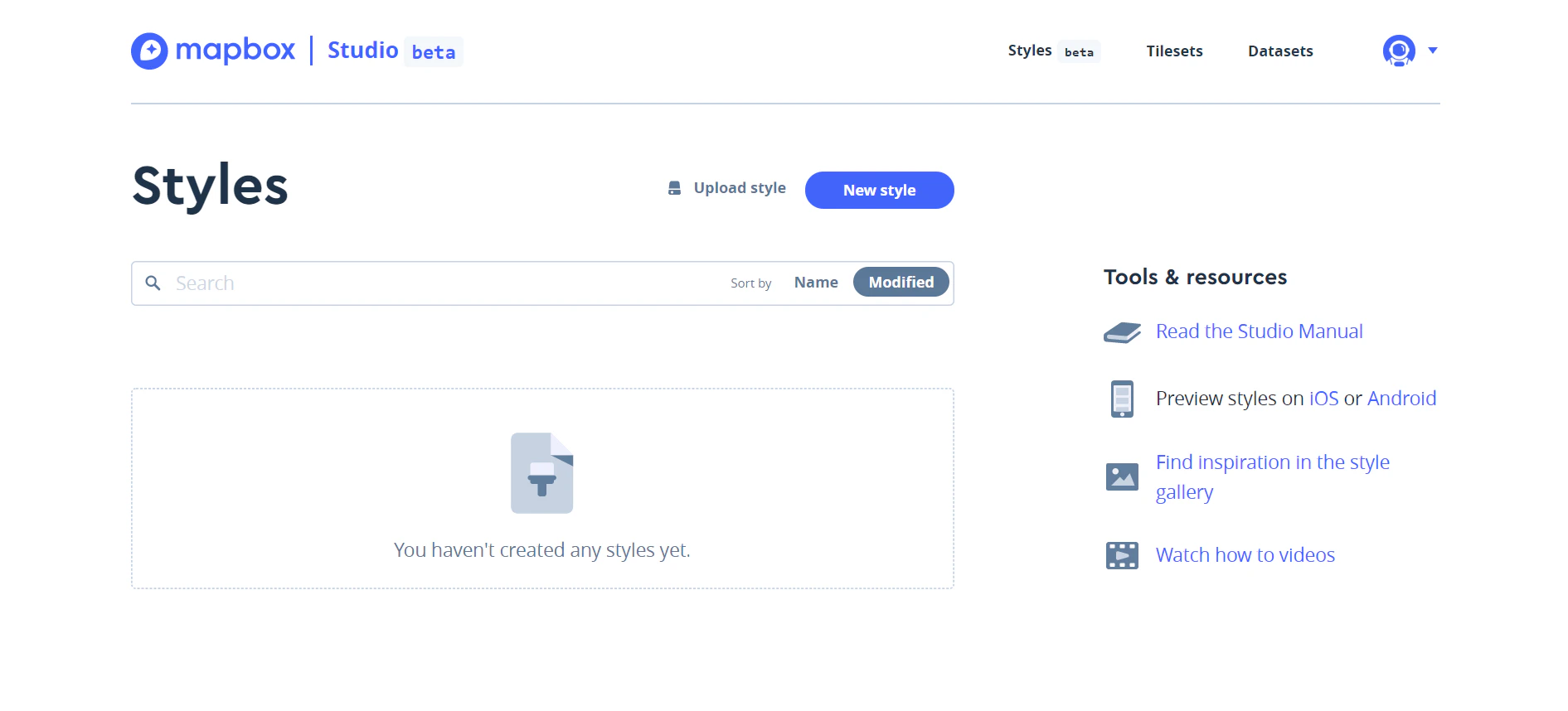

New styleをクリック

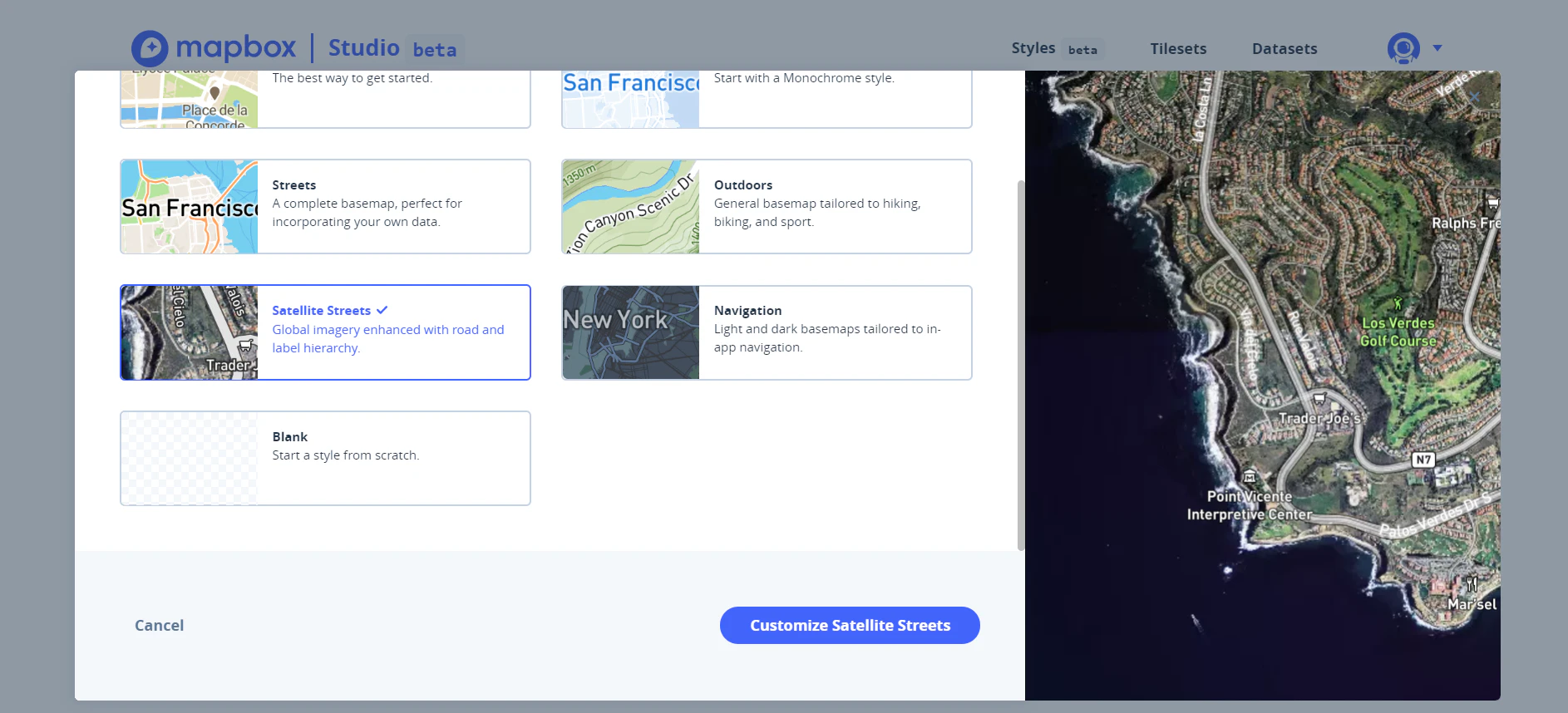

好きなテンプレートを選択し、Customize xxxをクリック
エディターが表示される

ここで様々な編集ができます。
詳しい使い方は、Mapbox Studio Manual へ。

今回は、日本語のSatellite Streetsを作成しました。

作成したスタイルの適用

シェアアイコンをクリック
Style URLをコピー

option の styleを変更

/src/components/MyMap.vue（抜粋）

  <script lang="ts">
  // 省略

  @Component({})
  export default class extends Vue {
    // 省略
    option: MapboxOptions = {
      accessToken: 'Your Access Token',
      container: 'map',
      style: 'Copied Style URL',
      center: [143.767125, 38.681236],
      zoom: 4
    }
    // 省略
  }
  </script>

すると、作成したスタイルが適用されます。

位置情報を表示する

最後に、位置情報を表示してみましょう。
今回は私の好きな美術館を表示してみたいと思います。

レイヤーを追加

/src/components/MyMap.vue（抜粋）

<script lang="ts">
// 省略
@Component({})
export default class extends Vue {
  // 省略
  mounted() {
    // 省略
    this.map.on('load', () => {
      this.map.addLayer({
        id: 'points',
        type: 'symbol',
        source: {
          type: 'geojson',
          data: {
            type: 'FeatureCollection',
            features: [
              {
                type: 'Feature',
                geometry: {
                  type: 'Point',
                  coordinates: [139.775792, 35.715622]
                },
                properties: {
                  title: '国立西洋美術館',
                  icon: 'museum'
                }
              },
              {
                type: 'Feature',
                geometry: {
                  type: 'Point',
                  coordinates: [139.630669, 35.457194]
                },
                properties: {
                  title: '横浜美術館',
                  icon: 'museum'
                }
              },
              {
                type: 'Feature',
                geometry: {
                  type: 'Point',
                  coordinates: [139.051066, 35.2454]
                },
                properties: {
                  title: '彫刻の森美術館',
                  icon: 'museum'
                }
              },
              {
                type: 'Feature',
                geometry: {
                  type: 'Point',
                  coordinates: [139.021225, 35.256709]
                },
                properties: {
                  title: 'ポーラ美術館',
                  icon: 'museum'
                }
              },
              {
                type: 'Feature',
                geometry: {
                  type: 'Point',
                  coordinates: [139.726423, 35.665322]
                },
                properties: {
                  title: '国立新美術館',
                  icon: 'museum'
                }
              }
            ]
          }
        },
        layout: {
          'icon-image': ['concat', ['get', 'icon'], '-15'],
          'text-field': ['get', 'title'],
          'text-font': ['ヒラギノ角ゴ Pro W3', 'メイリオ', 'sans-serif'],
          'text-offset': [0, 0.6],
          'text-anchor': 'top'
        }
      })
    })
  }
}
</script>

すると、このようにアイコンと地名が表示されます。

仕組み

様々なレイヤーを組み合わせることでマップを表示しています。
Layerには主に type、sorce、 layout、 paint が設定できます。
詳しい仕様は、mapbox Style Specification Layers へ。

今回は 座標 を アイコン表示 するので、
type は symbol 、source は geojson にしています。

GeoJSON とは

地理空間を表現するためのJSONフォーマットです。
詳しい仕様は、GeoJSON へ。

おわりに

ここまでMapbox GL JSの主要な機能を見てきました。
mapboxのSolutionsには、様々なユースケースが紹介されていますので、こちらもぜひ！

業務ではラッパーライブラリを使用していますが、もう少し自由度がほしいと思うこともしばしば・・・。
次は、ここからVue.jsのアプリとしてもっと使いやすくしていきたいと思います
