この記事では、fastbookのサンプルコード04_mnist_basics.ipynbをベースに自分の実験を入れながら、次のように関数の接線を表示するコードを書いてみました。
モジュールのインポート
plot_function()やtensor()など、一部fastbookのツール関数を使っている関係で、サンプルコードに従って、次のようにfast.ai提供のモジュールをインポートしています。(plot_function()を自作すれば、普通にnumpy matplotlib torchでOKです)
!pip install -Uqq fastbook
import fastbook
fastbook.setup_book()
from fastai.vision.all import *
from fastbook import *
接線の方程式を求める
まず、接線の方程式を求める必要があります。関数を$f(x)$とし、$x=x_0$での微分値を$a$とし、$y_0 = f(x_0)$として、接線の方程式を$y=ax+b$とすれば、その接線は$(x_0,y_0)$を通るので
\begin{align}
y_0 &= a x_0 + b\\
\therefore\ y &= y_0 + a(x - x_0) = a x + y_0 - a x_0\\
b &= y_0 - a x_0
\end{align}
となります。次のコードは、この結果に基づいて接線の方程式を求める関数です。
def tangent_line(f, x0:Tensor):
y0 = f(x0)
y0.backward()
with torch.no_grad():
a = x0.grad.clone()
b = y0 - a*x0
x0.grad.zero_()
return lambda x : a*x + b
x0.grad.zero_()は、テンソル変数の微分値をゼロクリアするためのコードで、このtangent_line関数を単独にコールし引数$x_0$が使いまわさいれていると、関数tangent_lineをコールする都度微分値(grad)が累積されるためです。また、a = x0.grad.clone()とするのは、そうしないとaとx_0.gradが同じメモリをシェアするらしく、x0.grad.zero_()をコールした時点でaが参照する値がクリアされるためです。
接線を描画する
次のコードは、与えられた関数f(x)の指定されたx座標xでの接線を描画する関数です。
def plot_tangent_line(f, x, x_range=1.):
xt = tensor(x).requires_grad_()
tf = tangent_line(f, xt)
with torch.no_grad():
x_r = np.array( [x - x_range, x + x_range] )
plot_function(f, 'x', 'f(x)', min=x_r[0], max=x_r[1])
plt.scatter(xt, f(xt), color='red')
plt.plot(x_r,tf(x_r))
plt.show()
tfは接線の方程式で、x_rはx座標の描画範囲[x-x_range, x+x_range]です。また、tensorとplot_functionはfast.aiが提供する関数です。そして、接線はplt.plot(x_r,tf(x_r))で描画しています。具体的には、(x_r[0],tf(x_r[0]))と(x_r[1],tf(x_r[1]))の2点を結ぶ直線になります。
たとえば、$f(x)=0.78x^2+sin(x)$の$x=-0.75$での接線を描画するには次のようにします。
def f(x): return 0.78*x**2 + torch.sin(x)
plot_tangent_line(f, -.75)

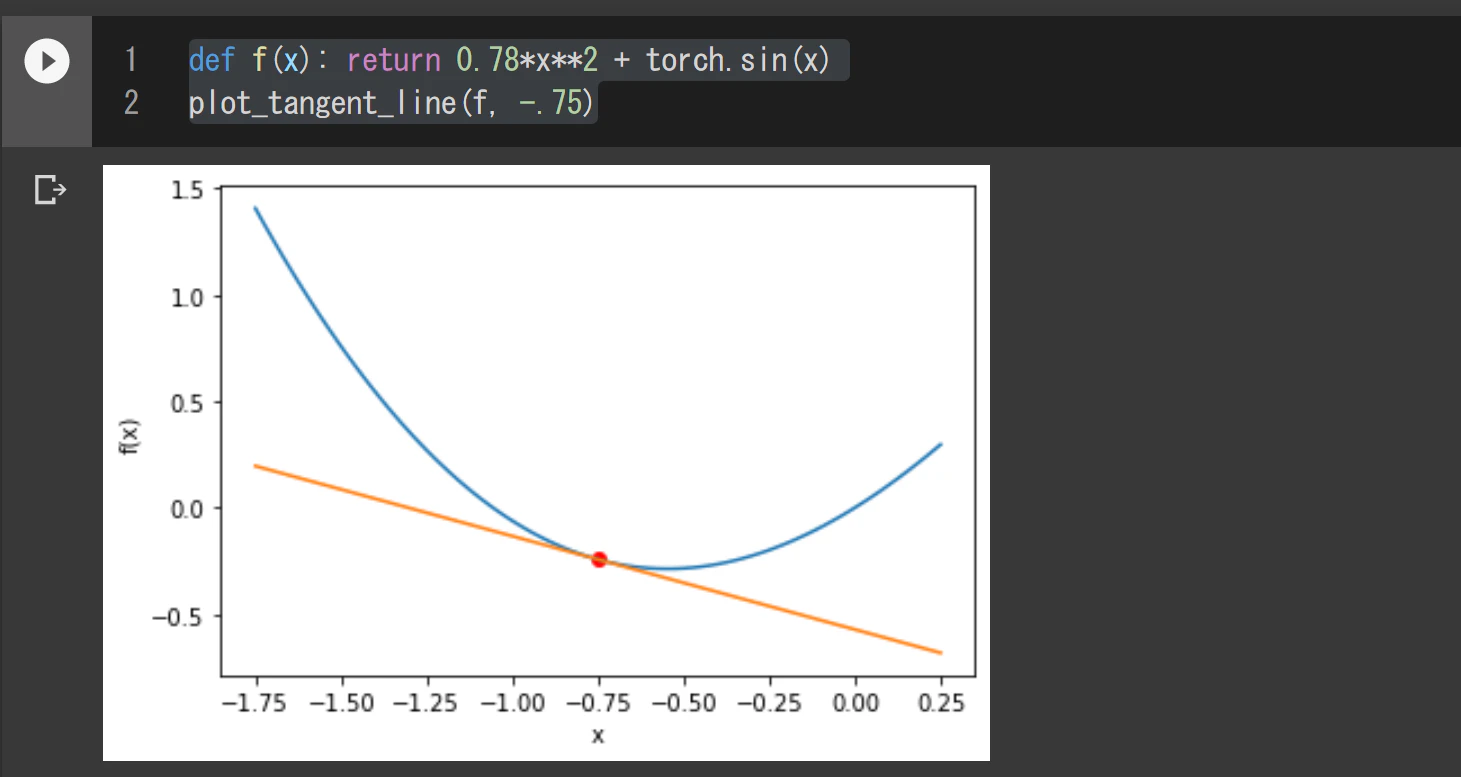

次の図はこれを実行した結果です。
