Coursera の Networking in Google Cloud: Defining and Implementing Networks を学んだ。

個人的なメモです。

前書き

courseraのNetworking in Google Cloudは、以下のコースを含む

1. Defining and Implementing Networks (このページでメモを取る)
2. Hybrid Connectivity and Network Management
3. Hands-On Labs in Google Cloud for Networking Engineers

[1]Basics

VPC network(以下network)とsubnet

• １つのプロジェクトは複数のネットワークを持ちうる。ネットワークはregionをまたげる。同一ネットワーク内なら、internal IPアドレス指定でやりとりできる。
  • ネットワークを跨いだとしても、GCP間の通信なら(実はインターネットを経由せず)google edge router経由で external IPアドレス指定でやりとりしている。
• デフォでsubnetは、regionごとに１つ作られる(subnetはregionをまたげない)。
• subenet同士はWANで繋がっている。
• subnet内で、x.x.x.0はネットワーク用に、x.x.x.1はゲートウェイ用に、あと２つなんらかのために確保される。

IPアドレス

internalIPとexternal IPのマッピングは、VPCでlookup tableによって行われる。

internal IP

• インスタンスのOSは自分のinternal ipがなにかを知っている。(see: /sbin/config)

• DHCPによってsubnetのレンジの中からIPアドレスが１つがVMに与えられる。ドメイン名(FQDNは[hostname].c.c[project-id].internal)とIPの組み合わせがnetwork-scoped DNSに登録される。

• IPアドレスはephemeralだが、ドメイン名はインスタンスをstopしても不変である。

• alias ip rangesを使うことで一つのインスタンス上で動く複数のサーバに異なるIPアドレスを振ることができる。(もちろんsubnetのレンジ内のものを使用可能)

external IP

• インスタンスのOSは自分のexternal ipがなにかを知らない。
• 基本ephemeralだが、自分でreserveしているものを使い、staticにすることも可能。
• adminは自分で、Cloud DNSにpublic dnsレコードを登録する必要がある。

routing

• cloud routesがルーティングテーブルを持っており、これはネットワークやサブネットが作られたときに作られる。
• ルーティングテーブルは、以下の情報を含む。
  • (1)各サブネット(のインスタンス??)へのルーティング
  • (2)デフォルトゲートウェイ(0.0.0.0)へのルーティング

firewall

インスタンスごとに付与される。in/out X from/destination X protocol

デフォで以下が許可される。(以下のネットワークとはサブネットではない！っぽい)

• 同一ネットワーク内(=10.128.0.0/9)の全てのincoming TCP, UDP, ICMP
• 外部ネットワークからの(=デフォルトゲートウェイ0.0.0.0/0からの)incoming ICMP, RDP, SSH

優先度下がって、

• deny-all-ingress rule
• allow-all-egress rule

[2]VPCネットワークをまたいでinternal IPアドレスでやりとりする

VPCネットワークをまたいでinternal IPアドレスでやりとりするためには、VPC peeringかVPNという方法を使う必要がある。

Network Interfaces

• インスタンスは、デフォルトのnetwork interfaceを持っており、さらに特定のnetworkに接続するためのnetwork interfaceを追加することができる。これにはNIC(= network interface controllers)を用いる。(subnetのレンジは全てユニークである必要がある)

• 一つのインスタンスはnetwork interfaceを最大８つもつことができる。それぞれのinterfaceに、繋ぎ先のsubnetのIPアドレスのレンジ内のinternal IPアドレスが一つ紐づけられている。

  • ８つと書いたが、インスタンスのcpuのコア数などによって左右される。

• network interfaceは、インスタンス作成時にしか設定できない。インスタンスを削除する以外に消す方法はない。

Network Peering

• orgを跨ぐことすらできる。
• external IP addressでやりとりするよりも、Network Latency低い, Network Security高い, Network Cost低いという利点がある。
• subnetのrangeが被ったらダメ
• ネットワークAとBをpeeringするためには、peering-A-Bとpeering-B-Aの二つの設定が必要である

Shared VPC

• 同じOrgの別プロジェクトでVPC Networkを共有(することでinternal IPアドレスを指定してやりとり)したい。 このために、一つのHost Projectに、他のService Projectsをattachする。これによって、shared VPC network(xpnとも)を作成する。このために、host projectに???必要なのは
  • Organization admin role (多分userに対して??)
  • Shared VPC admin (hostにもserviceにも??) = Compute Nework Admin roleに含められて付与される
  • Service Project admin role

GCP Load Balancer

以下の６種類。

• Global
  • HTTP(S)
  • SSL Proxy
  • TCP Proxy
• Regional
  • Internal TCP/UDP (powered by Andromeda)
  • Network TCP/UDP (powered by Maglev)
  • Internal HTTP(S) (using proxy-based Layer 7ロードバランサ)

HTTP(S) load balancer

以下まとめて一つのバランサ。BackendServiceとBackendは異なることに注意。

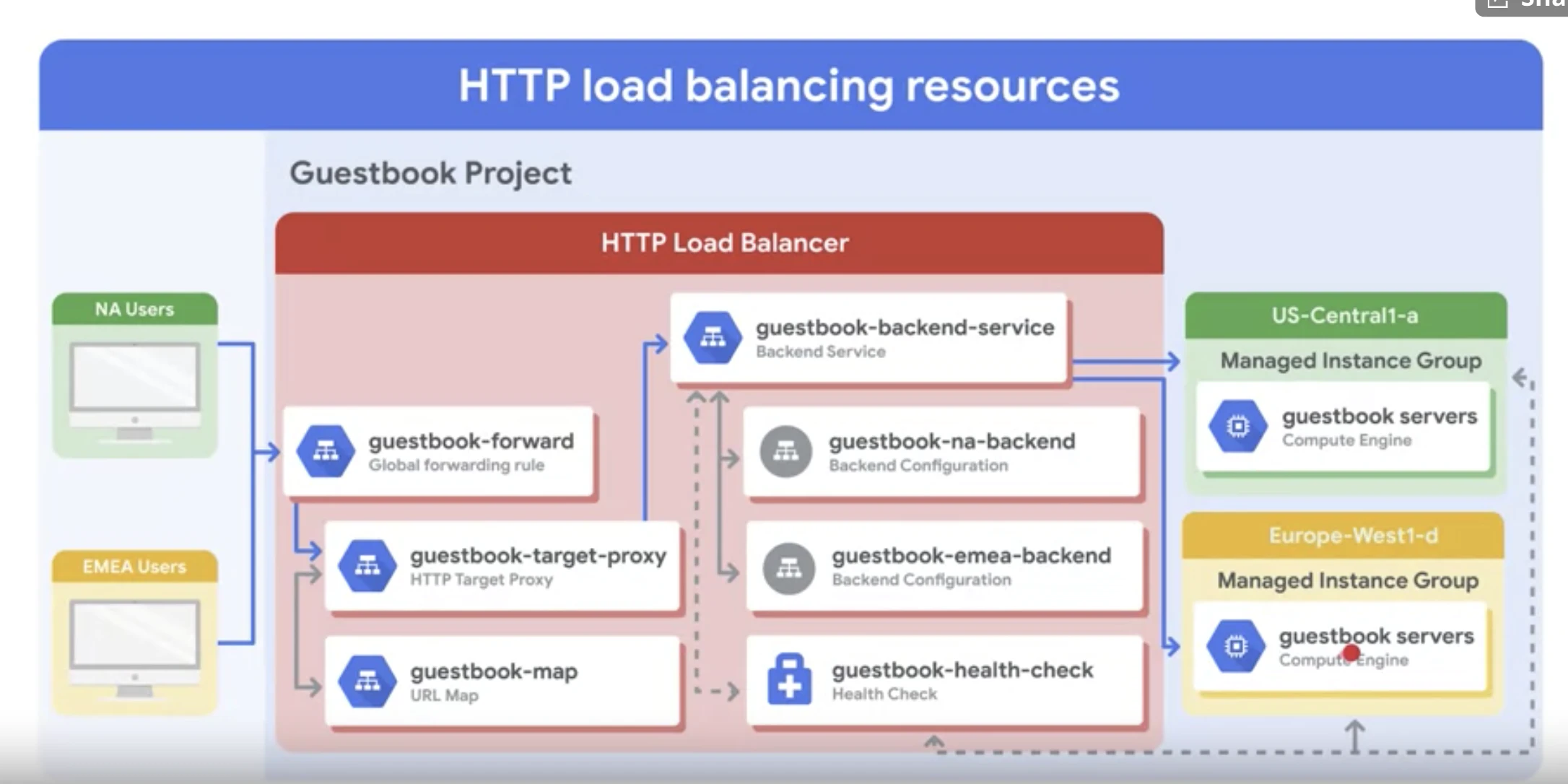

1. global forwarding rule経由でリクエストがHTTP target proxyに到達
2. target proxyはurl mapを見て、リクエストを然るべきBackendService(こういう名前)にわりふる
3. backend serviceから、同一region(がいっぱいだったらclosest region)のBackend(インスタンス)にリクエストを転送する

• HTTPSロードバランサだと、 target HTTPS proxyを使う。このproxyは、最低1つ(最高10)のSSL証明書を持っている必要がある。
• Cloud Armorを導入することで、「特定のIPを弾く」などのsecurity policyを作成できる。作成時に、backend serviceに紐づけられる。
• Backendとして、Cloud Storageを使用することもできる。load balancerでbackendとしてこれを選択するときに、Enable Cloud CDN.を選択するだけで、CDNを使ったキャッシュが有効になる！(初回のリクエスト時は「まずCDNにリクエストし、キャッシュミスが発覚して、ロードバランサに転送される」という流れ。)

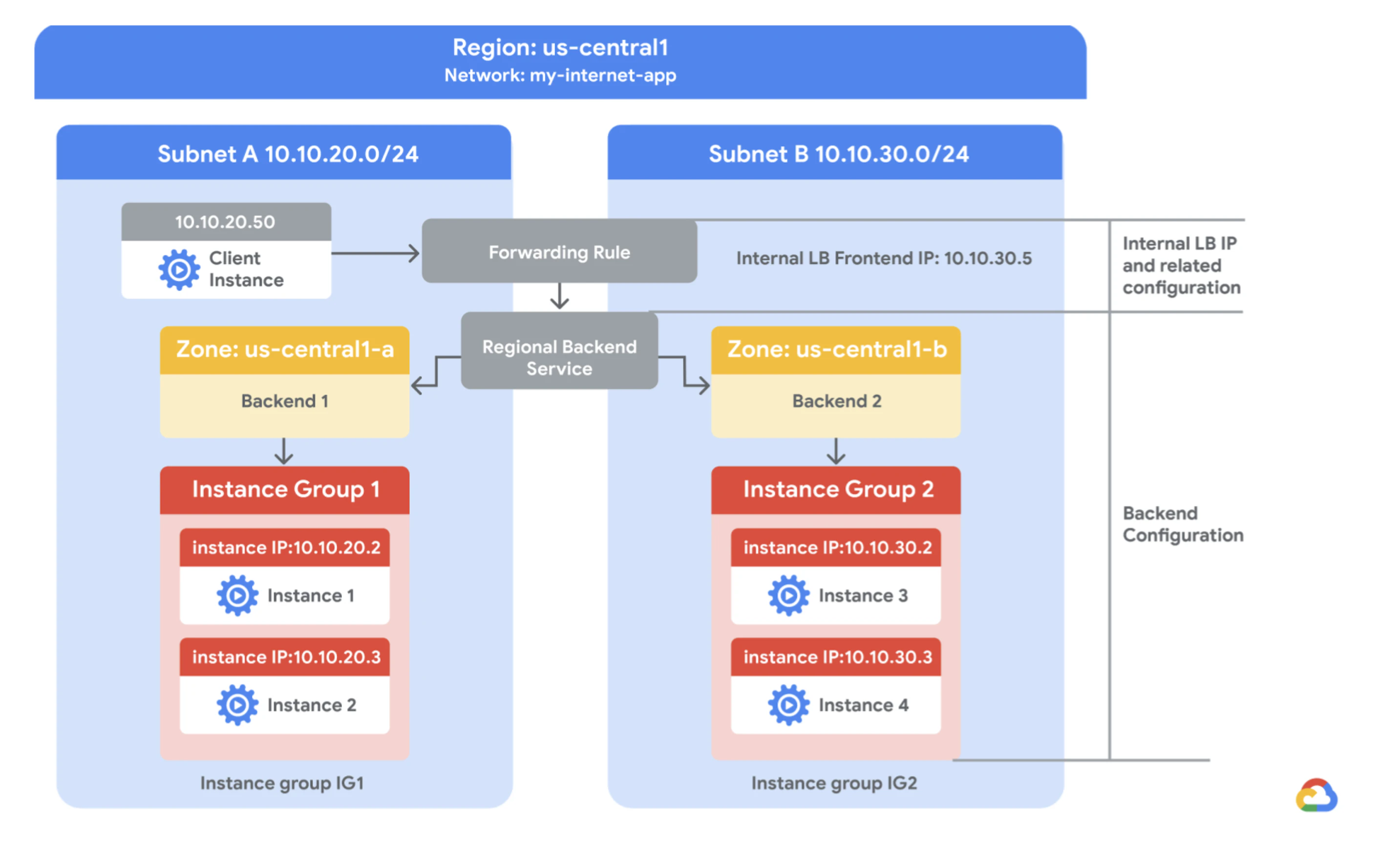

ちなみに、同一region内の、同一ネットワークからのinternalなインスタンスからリクエストは以下のように裁いている。
(同一のregion)

Managed instance groups

一つのテンプレ(設計図)をもとに、複数のコピーとなるインスタンスを立ち上げられる。ローリングアップデートや、ロードバランシングの負荷調整の際に使用される。

IAM

(新たに記事作るのもアレなのでここに入れてしまう)

• IAM policyでは、階層の下に行くほど、権限が足し算されていく。(ので、上の回想で権限を与えすぎるな)

• IAM roleは、

  • Basic Roles = Owner > Editor > Viewer (順に包含される) / BillingAdminstrator
  • Predefined Roles = list of permissionsで、名前がついている (Network viewerとか、network adminとか、security adminとかshared VPCとか)
  • Custom Roles

• Security admin roleはfirewallを含む全てのネットワークリソースのlistとCRUDが、Network admin roleはfirewallを含まないリソースのlistのみができる

雑多なメモ

• pingはICMPプロトコル(@インターネット層)を使用している。
• DNSサーバ = DNSキャッシュサーバ + DNSコンテンツサーバ
