BridgePointのインストール手順(2019年10月以降、Windows)

BridgePointを起動できなくなった?

この記事は、BridgePointをインストールして起動しようとしたら、次のようなエラーメッセージが出て起動しない場合について、その理由と対策を書いたものです。

Mac版については、同様の記事 BridgePointのインストール手順(2019年10月以降、macOS) を書いていますので、そちらを参照してください。


A Java Runtime Environment (JRE) or Java Development Kit (JDK) must be available in order to run Bridgepoint. No Java virtual machine was found afrer searching the following locations: C:\BridgePoint\jre\bin\javaw.exe

BridgePointについて

BridgePointは、MDD(Model Driven Development:モデル駆動開発)ツールです。オブジェクト指向分析設計手法の1つであるShlaer–Mellor法やその後継であるExecutable UML(xtUML)を活用する開発を支援しています。

BridgePointは、Project Technology社が1980年代に提供を開始し、2004年にはメンター・グラフィックス社が同社(の後継会社)を買収します。のちに、メンター・グラフィックス社は、BridgePointをオープンソースとして公開し、2014年には完全なオープンソースプロダクトになりました。現在はxtUML.org が提供しています。

この記事の背景

近年のBridgePointは、Eclipseのプラグインとして、Eclipseのランタイム環境上で動作します。そのため、実行にはJavaランタイム環境(JRE)が必要です。2019年、オラクルはJavaの配布のライセンス条件を変更しました。これまでBridgePointは、オラクルが提供するJavaをパッケージに包含して配布していたので、配付パッケージを展開すれば、すぐに利用できました。しかし、オラクルの新しいライセンスによって、この方法は使えなくなりました。そこで、 xtUML開発チームは、JREのバンドルを中止することになったのです。
この経緯については この記事 を参照してください。

日本時間で2019年10月23日のNightly buildからは、この方針によるパッケージが配布されています。

Javaランタイム環境のインストール

実行環境の選択

BridgePointはEclipse上の開発環境なので、Windows、Mac、Linux上で利用できます。

そこで、まず、利用するPCの環境を決めます。
この記事では、Windows 10 Pro(64bit)を使うことに決めました。

Javaランタイム環境を確認する

BridgePointは Ver.7 になりました。Ver.7を使うには、Java 11が必要です。
以下の説明では、一部の画像や説明がBridgePoint Ver.6, Java 8のときのものがありますが、適宜読み替えてください。

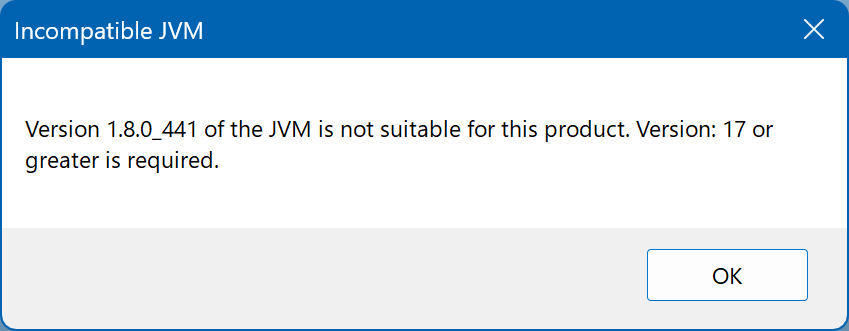

以前のバージョンのJava(JREまたはJDK)を使うと、次のような症状になるようです。

  • BridgePointのWelcomeメニューが表示されない
  • Welcomeコンテツが見つからない
  • パースペクティブの切り替えに使うパレットやダイアログに、xtUMLパースペクティブがリストされない
  • サンプルとして提供されているGPS_WatchやMicrowaveOvenプロジェクトがみつからない
  • GPS_WatchやMicrowaveOvenのプロジェクトが自動的にみつからない

Javaランタイム環境を取得する

AdoptOpenJDK のWebサイトをブラウザで開くと、ビルド済みのOpenJDKをダウンロードするページが開きます。自分の選んだプラットフォームのページか確認し、違っていたら「Other platforms」から選び直します。

Version の中から、 OpenJDK 11を選んでダウンロードします。


この画面のリンクからは、インストーラ型式(MSI型式)のファイルがダウンロードできます(ほかに、インストーラがついていない型式も選べます)。

  • jdk-11.0.11%2B9/OpenJDK11U-jdk_x64_windows_hotspot_11.0.11_9.msi
    • (バージョンは時期によって変わっているでしょう)


インストールを実行する

ダブルクリックして、指示に従ってインストールします。



次へで表示される「カスタムセットアップ」の画面の下部で、デフォルトのインストール先のディレクトリが表示されていて、インストール先を確認・変更できるようになっています(基本的に変えないほうがいいと思います)。


インストール先ディレクトリを覚えておきましょう。BridgePointのインストール後に、設定の変更に使います。

もし、途中で「ユーザーアカウント制御」の許可を求めるダイアログが表示されたら、「はい」を選択します。


あとは指示通り進めます。



インストールが完了したら、コマンドプロンプトからJavaの起動を確認しましょう。

C:\Users\kuboaki>java -version
openjdk version "11.0.11" 2021-04-20
OpenJDK Runtime Environment AdoptOpenJDK-11.0.11+9 (build 11.0.11+9)
OpenJDK 64-Bit Server VM AdoptOpenJDK-11.0.11+9 (build 11.0.11+9, mixed mode)

もし、まだインストール先のディレクトリを控えていないなら、ここで控えておきましょう。

インストールしたのとは別のバージョンが表示されるようなら、コントロールパネルのシステムから環境変数を参照して、PATHに他のバージョンのJDKが含まれていないか確認しましょう。

BridgePointのインストール

BridgePointを取得する

BridgePointを配布しているWebサイトxtUML.orgをブラウザで開きます。

以前とはWebサイトデザインが変わっていますが、Nightly Buildsからダウンロードするのは変わっていません。


(以前のページ)

ダウンロードページヘ移動します。
(この機会に、他のページも参照しておくのもよいでしょう)


(以前のページ)

「Nightly Builds」の下端の「Downloads here」というリンクをクリックすると、最新ビルドの置いてあるAmazon S3のページが開きます。


自分のインストール用アーカイブを選択して、ダウンロードします。
この記事では、「Windows 64-bit」を選びます。

配付アーカイブを展開する

ダウンロードできたら、zipファイルを展開して、希望の場所に配置します。

展開に使うアーカイブツールは「7-zip」を推奨します。Windowsエクスプローラーのメニューにビルドインされている展開機能ではEclipseベースのパッケージの場合、長いファイルパスが展開できない場合があります。

また、展開の手順によっては、アーカイバがフォルダを作ってからその中に展開する場合があります。展開後に bridgepoint.exe が含まれている BridgePoint フォルダが思った場所に配置できているか、もう一度確認しておきましょう。

この記事では、Cドライブのルートディレクトリに置きました。


BridgePointの設定を修正する

次に、実行中にEclipseがメモリ不足のエラーになる場合を避けるために、BridgePointのディレクトリの中にある bridgepoint.ini を編集して、末尾にメモリの割当を変更する設定を追加します。


動作を確認した範囲では、OpenJDKをインストーラでインストールして、javaw.exeの場所がPATHに追加されている場合には(そしてそのjavaw.exeを使うのであれば)、この記事の冒頭のエラーが発生しなくなっているようです。

もし、エラーが発生する場合、あるいはPATHに指定しているJavaを変更しないでBridgePointを利用したい場合には、 bridgepoint.ini を編集して、JavaVMの場所を指定します。

-vm というオプション項目を追加して、そこにOpenJDKをインストールしたディレクトリの bin ディレクトリを書きます。そして、ディレクトリのなかにある javaw.exe をディレクトリの記述の末尾に追記します。最後にパス名全体をダブルクォーテーションで囲んでおきます。

たとえば、次のようにします。


この設定についてはGitHubの「HOWTO Configure BridgePoint to use a Specific JRE 」に説明したドキュメントがあります。詳しい説明が読みたい人や、ほかのプラットフォームでの設定を知りたい人は参照してください。

BridgePointを起動する

BridgePointが起動できるか確認します。BridgePointをインストールしたディレクトリの bridgepoint.exe をダブルクリックして起動してみましょう。


スプラッシュ画面が表示されます。


そののち、Projectで使うワークスペースを選択するダイアログが表示されます。このワークスペースはEclipseを使う場合に設定するワークスペースと同じ考え方です。自分がBridgePointを使う場所を決めて、そのディレクトリを選択しましょう。


起動できると、「Welcome to BridgePoint UML」という画面が表示されます。「Tutorial Video」を観たり、「Quick Start」を試してみましょう。


インストールが失敗していると

インストールが失敗していると、次のような現象が起きるようです。

  • Quick Start画面が表示されない
  • HelpメニューにWelcomeという項目がみつからない
  • xtUML Modling パースペクティブがみつからない

この場合には、BridgePointが正常にインストールできていません。
多くの場合、Java11ではなくJava8など別のバージョンでBridgePointが動作しているのが原因のようです。コマンドプロンプトでJavaのバージョンを調べたり、環境変数の設定を確認するなどしてみましょう。複数のJavaを共存させる事情などがある場合には、 bridgepoint.ini を編集して対応しましょう。

最後に

BridgePointを支えているOne Fact inc. 並びにユーザーコミュニティに感謝します。

BridgePointは、パワフルな開発手法である xtUML を支援する環境として長く培われてきた実績のある、大変優れたものです。ぜひ一度、BridgePointを使って xtUML を実践する機会を設けてみてください。
