ESP32－FreeRTOSにて、ジョイスティックのイベントを検出する

はじめに

ジョイスティックの検出について記載します。

ジョイスティック - HW-504

ジョイスティックは、HW-504を使用します。

HW-504は以下のことができます。

• x軸, y軸の検出
  • analogRead()を使用して、読み込みます
• スイッチのON/OFFの読み取り
  • 今回は使用しません

ESP32のピンアサイン

ESP32のピンアサインは、下記のようになっています。(DataSheetより抜粋)

Name	No.	Type	Function	備考
ND	1	P	Ground	-
3V3	2	P	Power supply	-
EN	3	I	Module-enable signal. Active high.	-
SENSOR_VP	4	I	GPIO36, ADC1_CH0, RTC_GPIO0	-
SENSOR_VN	5	I	GPIO39, ADC1_CH3, RTC_GPIO3	-
IO34	6	I	GPIO34, ADC1_CH6, RTC_GPIO4	-
IO35	7	I	GPIO35, ADC1_CH7, RTC_GPIO5	-
IO32	8	I/O	GPIO32, XTAL_32K_P (32.768kHz crystal oscillator input), ADC1_CH4, TOUCH9, RTC_GPIO9	-
IO33	9	I/O	GPIO33, XTAL_32K_N (32.768kHz crystal oscillator output), ADC1_CH5, TOUCH8, RTC_GPIO8	-
IO25	10	I/O	GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0	y軸取得
IO26	11	I/O	GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1	x軸取得
IO27	12	I/O	GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV	-
IO14	13	I/O	GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2	-
IO12	14	I/O	GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3	-
GND	15	P	Ground	-
IO13	16	I/O	GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER	-
SHD/SD2*	17	I/O	GPIO9, SD_DATA2, SPIHD, HS1_DATA2, U1RXD	-
SWP/SD3*	18	I/O	GPIO10, SD_DATA3, SPIWP, HS1_DATA3, U1TXD	-
SCS/CMD*	19	I/O	GPIO11, SD_CMD, SPICS0, HS1_CMD, U1RTS	-
SCK/CLK*	20	I/O	GPIO6, SD_CLK, SPICLK, HS1_CLK, U1CTS	-
SDO/SD0*	21	I/O	GPIO7, SD_DATA0, SPIQ, HS1_DATA0, U2RTS	-
SDI/SD1*	22	I/O	GPIO8, SD_DATA1, SPID, HS1_DATA1, U2CTS	-
IO15	23	I/O	GPIO15, ADC2_CH3, TOUCH3, MTDO, HSPICS0, RTC_GPIO13, HS2_CMD, SD_CMD, EMAC_RXD3	-
IO2	24	I/O	GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0	-
IO0	25	I/O	GPIO0, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK	-
IO4	26	I/O	GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER	-
IO16	27	I/O	GPIO16, HS1_DATA4, U2RXD, EMAC_CLK_OUT	-
IO17	28	I/O	GPIO17, HS1_DATA5, U2TXD, EMAC_CLK_OUT_180	-
IO5	29	I/O	GPIO5, VSPICS0, HS1_DATA6, EMAC_RX_CLK	-
IO18	30	I/O	GPIO18, VSPICLK, HS1_DATA7	-
IO19	31	I/O	GPIO19, VSPIQ, U0CTS, EMAC_TXD0	-
NC	32	-	-	-
IO21	33	I/O	GPIO21, VSPIHD, EMAC_TX_EN	-
RXD0	34	I/O	GPIO3, U0RXD, CLK_OUT2	-
TXD0	35	I/O	GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2	-
IO22	36	I/O	GPIO22, VSPIWP, U0RTS, EMAC_TXD1	-
IO23	37	I/O	GPIO23, VSPID, HS1_STROBE	-
GND	38	P	Ground	-
GND	39	P	Ground	-

analogRead()を使用するため、ADC*_CH*のピンを選択する必要があります。

• IO26
  • ADC2_CH9
  • x軸の読み出し
• IO25
  • ADC2_CH8
  • y軸の読み出し

開発環境

以下が確認した環境となります。

• windows10 64bit
• Arduino IDE 1.8.10
  • Esplora Built-In by Arduino 1.0.4
  • FreeRTOS by Richard Barry 10.2.0-3
• vscode 1.41.1
  • PlatformIO - Home 3.0.1, Core 4.1.0

※Arduino IDEでも動くことは確認しましたが、
　Arduino IDEで動かす場合は、main.cppを.inoファイルに置き換える必要があります。

機材

※型名が購入先のリンクになっています。

項目	型名	備考
ESP32-WROOM-32 開発ボード	NodeMCU-32S ESP32-WROOM-32	-
ジョイスティック	ジョイスティック ブレークアウト シールドモジュール ジョイスティック ゲーム コントローラ モジュール PS2	-
ブレッドボード	指定なし
ジャンパーケーブル	指定なし

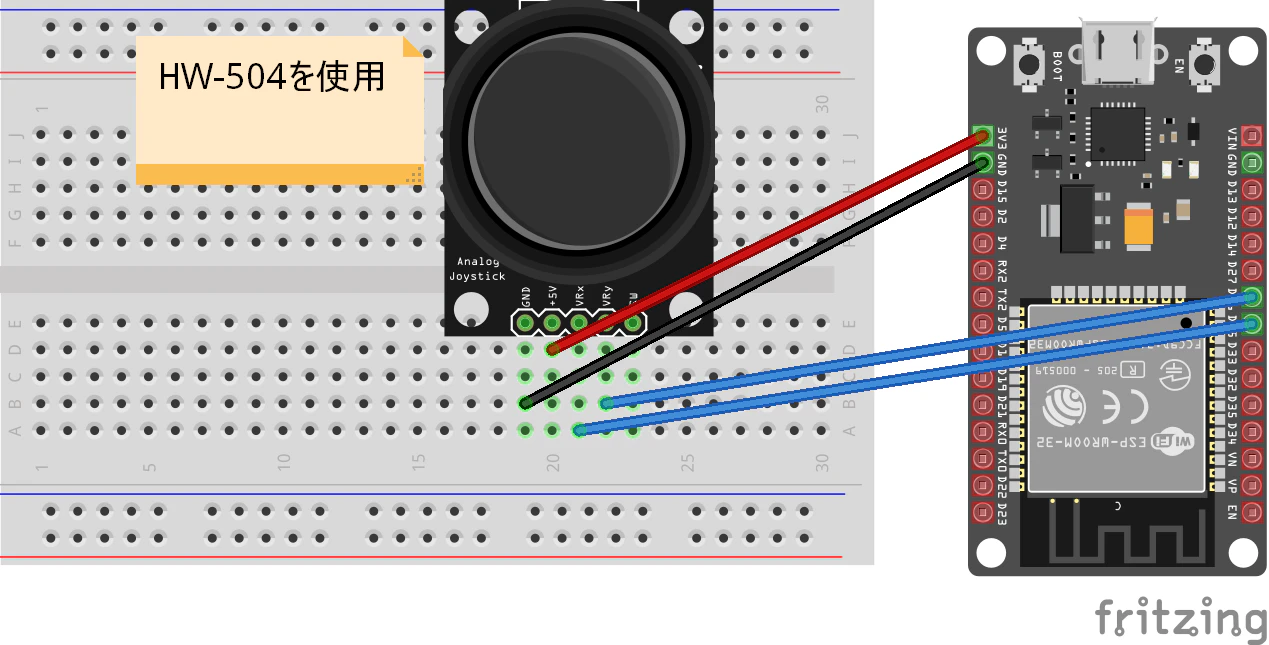

接続図

※今回、スイッチ（SW）は使用しないので、未接続になっています。

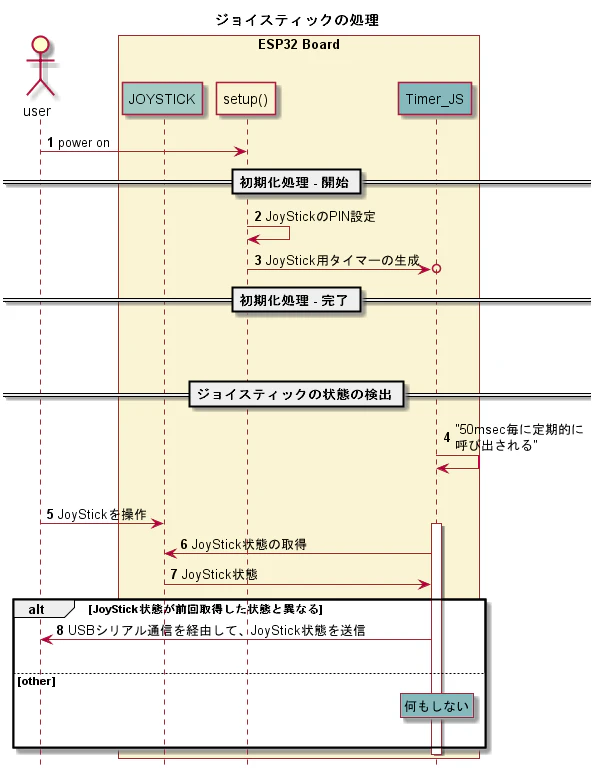

シーケンス図

作成するプログラムのシーケンス図は、以下となります。

コードの配置場所

コードは、下記に配置してあります。
esp32Samples - SampleJs

シーケンスとコードとの紐づけ

シーケンスとコードの関連箇所を抜粋して記載します。

初期化処理

JoyStickのPIN設定

• 使用するPINの定義

Sytem_Js.h

#define JS_ASGN_AXIS_X		(26)
#define JS_ASGN_AXIS_Y		(25)

• PINの設定

ApiJs.cpp

pinMode(JS_ASGN_AXIS_X, INPUT);
pinMode(JS_ASGN_AXIS_Y, INPUT);

ジョイスティック用タイマーの生成

ApiJs.cpp

#define JS_CHECK_TIME			(50)		//JoyStickチェック間隔:50msec
...

static TimerHandle_t s_xTimerJs = NULL;

...

ErType_t xInitJs(void)
{
	...
	s_xTimerJs = xTimerCreate
					(	cName,						//text name
						JS_CHECK_TIME,				//timer period
						pdTRUE,						//auto-reload
						( void * ) 0,				//number of times
						vTimerCallbackJs				//callback
					);

xTimerReset(	s_xTimerJs, JS_CHECK_TIME)

• auto-reload : pdTRUE
  • 50msec毎に定期的にコールするために指定

ジョイスティックの状態の検出

ジョイスティック状態の取得

System_Js.h

/**
 * @enum JsCode_t
 * @brief JoyStick識別子
 * @note -
 */
typedef enum
{
	JS_CODE_CENTER  = (0),
	JS_CODE_UP ,
	JS_CODE_DOWN ,
	JS_CODE_RIGHT ,
	JS_CODE_LEFT ,
	JS_CODE_ILL = (0xFF),
} JsCode_t;

ジョイスティックの識別子の定義

ApiJs.cpp

/**
 * @brief JoyStickのタイマーコールバック関数
 */
static void vTimerCallbackJs( TimerHandle_t xTimer)
{
    int32_t x = analogRead(JS_ASGN_AXIS_X);
	int32_t y = analogRead(JS_ASGN_AXIS_Y);

	JsCode_t xJsCode;
	if( x < 500 )
	{
		xJsCode = JS_CODE_LEFT;
	}
	else if( x > 3600 )
	{
		xJsCode = JS_CODE_RIGHT;
	}
	else
	{
		if( y < 500 )
		{
			xJsCode = JS_CODE_DOWN;
		}
		else if( y > 3600 )
		{
			xJsCode = JS_CODE_UP;
		}
		else
		{
			xJsCode = JS_CODE_CENTER;
		}
	}


	// 状態の判定
	if( s_xBakJsCrd.xJsCode != xJsCode )
	{
		vDebugJsMsg(__func__, xJsCode, x, y);
		s_xBakJsCrd.xJsCode = xJsCode;
	}

x, yには、0-4095の値で取得されます。
今回の接続だと以下のような値が取得されます。

ジョイスティック状態	x値	y値
Idle	2048付近	2048付近
左[←]	0付近	2048付近
右[→]	4095付近	2048付近
上[↑]	2048付近	4095付近
下[↓]	2048付近	0付近

前回の判定と異なったら、vDebugJsMsg()にて、シリアル通信で通知します。

実行結果例

• 左 → 上 → 右 → 下の順に操作する
  • ログフォーマット：
  • vTimerCallbackJs - [判定した方向] - ([x値], [y値])

vTimerCallbackJs - CENTER - (1915, 1872)
vTimerCallbackJs - LEFT - (0, 1280)
vTimerCallbackJs - CENTER - (1808, 1766)
vTimerCallbackJs - UP - (1919, 4095)
vTimerCallbackJs - CENTER - (2063, 1957)
vTimerCallbackJs - RIGHT - (4095, 1871)
vTimerCallbackJs - CENTER - (2907, 1933)
vTimerCallbackJs - DOWN - (1894, 0)
vTimerCallbackJs - CENTER - (1909, 1869)

参考

• FreeRTOS Software Timers
