電子工作でiPadを操作してみる２ - Bluetooth経由で制御する

はじめに

本記事は、iPadを操作するの2つ目になります。
今回は、ESP32間のBluetoochの接続を行い、ページめくりを実行します。

電子工作でiPadを操作してみる関連の記事

• 電子工作でiPadを操作してみる-1 : タップ
• 電子工作でiPadを操作してみる２ - Bluetooth経由で制御する ←　本記事
• 電子工作でiPadを操作してみる３ - スワイプをやってみる

最終的な目標

1. ユーザがスイッチを押す
2. ESP32(Periferal)がスイッチを検出し、Bluetooth経由で通知する
3. ESP32(Central)が通知を検出し、リレータッチボードをON/OFFする
4. iPadがタップを検出する

ESP32 - MicroPython - Bluetooth

今回使用しているESP32用のMicroPythonファームには、
bluetoothのライブラリがポーティングされています。

• MicroPython 1.12(esp32-idf4-20191220-v1.12.bin)

また、bluetooth機能を制御するためのドキュメントは、下記に記載されています。

MicroPythonライブラリ - ubluetooth --- 低レベル Bluetooth

技術的な情報については、[参考]のURLを参照いただいた方がいいかと思います。

今回は、温度センサーの公式のサンプルに手を入れて、動作を確認します。

MicroPython - bluetoothサンプルディレクトリ

使用するファイル

• ble_temperature.py
  • periferalのコードのベースとなります
• ble_temperature_central.py

※最新版では、INDICATE(bluetooth.FLAG_INDICATE)の対応しているため、そのままでは動作できません。
　今回は、69661f3　のコードをベースに説明します。

サンプルコードを修正する

ペリフェラル側とセントラル側の各コードを修正します。

全体のシーケンス

つくりたいシーケンス図は以下となります。

ペリフェラル側

本家のサンプルプログラムは、Bluetooth接続のセンサーとなり、定期的にデータの読み取りや通知を行うことができます。
これを参考に、スイッチを経由して通知できるように修正します。

回路図

使用するPINは、以下となります。

ESP32	スイッチ	備考
15	スイッチ1	プルアップ設定で使用
25	スイッチ2	プルアップ設定で使用

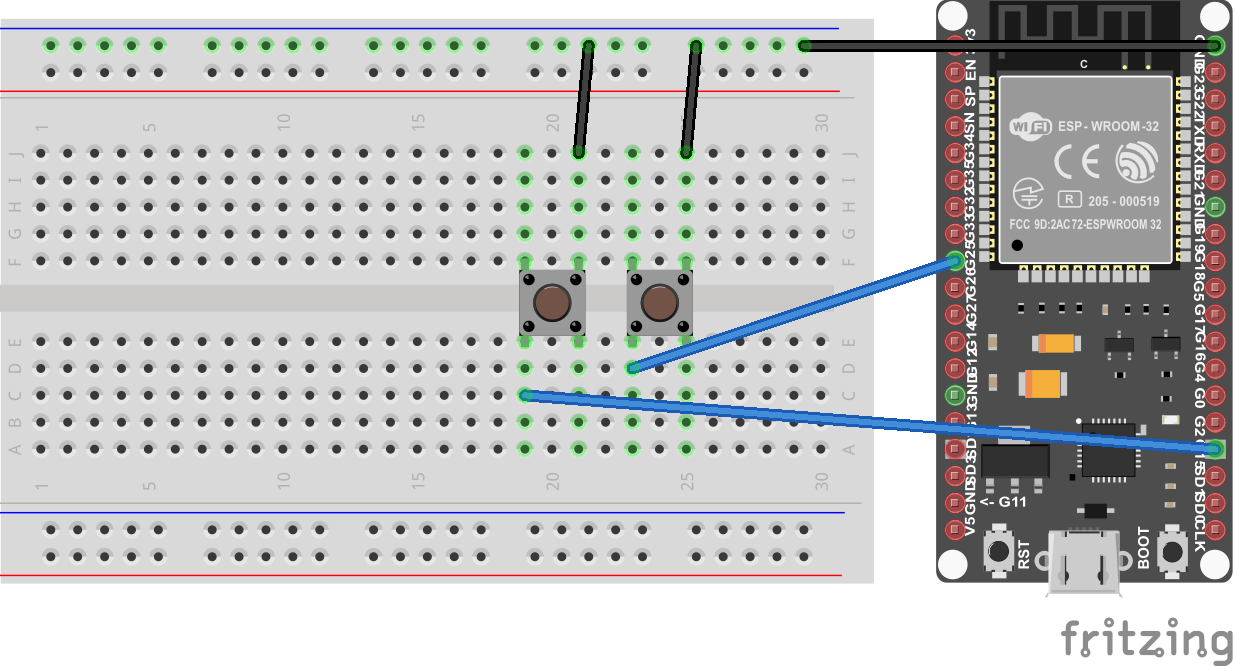

回路図は以下となります。

プログラム

ペリフェラル側は、4つのファイルから構成されます。

• ble_temperature.py
  • 最初に実行するファイル
  • bluetoothのペリフェラル動作
  • スイッチイベントを受信すると、notifyを発行
• sw.py
  • スイッチイベントを管理
  • スイッチを検出すると、mainスレッドへ通知
• utl.py
  • soket通信を提供する
• ble_advertising.py
  • BLE advertising payloadのヘルパー
  • github - bluetoothをそのまま使用

※スレッド間のやりとりは、UDP通信で行っています。

各ソースコードは以下となります。

• ble_temperature.py

# This example demonstrates a simple temperature sensor peripheral.
#
# The sensor's local value updates every second, and it will notify
# any connected central every 10 seconds.

import bluetooth
import random
import struct
import time
import sys
from ble_advertising import advertising_payload

from micropython import const
from machine import Pin
from sw import SwProc

from usocket import socket, AF_INET, SOCK_DGRAM
import ujson as json
from util import CommSnd
from util import HOST
from util import ADDR
from util import PORT_DST_CTL

RCV_BUF_SIZE = 128

_IRQ_CENTRAL_CONNECT = const(1 << 0)
_IRQ_CENTRAL_DISCONNECT = const(1 << 1)

# org.bluetooth.service.environmental_sensing
_ENV_SENSE_UUID = bluetooth.UUID(0x181A)
# org.bluetooth.characteristic.temperature
_TEMP_CHAR = (
    bluetooth.UUID(0x2A6E),
    bluetooth.FLAG_READ | bluetooth.FLAG_NOTIFY,
)
_ENV_SENSE_SERVICE = (
    _ENV_SENSE_UUID,
    (_TEMP_CHAR,),
)

# org.bluetooth.characteristic.gap.appearance.xml
_ADV_APPEARANCE_GENERIC_THERMOMETER = const(768)


class BLETemperature:
    def __init__(self, ble, name="mpy-temp"):
        self._ble = ble
        self._ble.active(True)
        self._ble.irq(handler=self._irq)
        ((self._handle,),) = self._ble.gatts_register_services((_ENV_SENSE_SERVICE,))
        self._connections = set()
        self._payload = advertising_payload(
            name=name, services=[_ENV_SENSE_UUID], appearance=_ADV_APPEARANCE_GENERIC_THERMOMETER
        )
        self._advertise()

    def _irq(self, event, data):
        # Track connections so we can send notifications.
        if event == _IRQ_CENTRAL_CONNECT:
            conn_handle, _, _, = data
            self._connections.add(conn_handle)
        elif event == _IRQ_CENTRAL_DISCONNECT:
            conn_handle, _, _, = data
            self._connections.remove(conn_handle)
            # Start advertising again to allow a new connection.
            self._advertise()

    def set_temperature(self, temp_deg_c, notify=False):
        # root - print("set_temperature:run")
        # Data is sint16 in degrees Celsius with a resolution of 0.01 degrees Celsius.
        # Write the local value, ready for a central to read.
        # self._ble.gatts_write(self._handle, struct.pack("<h", int(temp_deg_c * 100)))
        if notify:
            self._ble.gatts_write(self._handle, struct.pack("<h", int(temp_deg_c)))
            for conn_handle in self._connections:
                self._ble.gatts_notify(conn_handle, self._handle)

    def _advertise(self, interval_us=500000):
        self._ble.gap_advertise(interval_us, adv_data=self._payload)


def main():

    # If [tsw_no1] is pressed, exit the program
    PIN_SW_NO1 = 15
    pin_shut = Pin(PIN_SW_NO1, Pin.IN, Pin.PULL_UP)
    if 0 == pin_shut.value():
        print("!!!program shutdown!!!")
        time.sleep_ms(100)
        sys.exit()

    # スイッチの開始
    sw_proc = SwProc()
    sw_proc.run()

    # bluetoothの開始
    ble = bluetooth.BLE()
    temp = BLETemperature(ble)

    # 受信準備
    s = socket(AF_INET, SOCK_DGRAM)
    s.bind((HOST, PORT_DST_CTL))

    while True:
        msg, address = s.recvfrom(RCV_BUF_SIZE)
        d = json.loads(msg.decode())

        if d["cmd"] == "sw":
            # ex. "no2" => 2
            temp.set_temperature(int(d["type"].replace('no', '')), notify=True)



if __name__ == "__main__":
    main()

• sw.py

import _thread
import time
from machine import Pin

from util import CommSnd
from util import ADDR
from util import PORT_DST_CTL

PIN_SW_NO1 = 15
PIN_SW_NO2 = 25

TACK_JUDGE = [False, False, True, True]

class TackSwitch:
    def __init__(self, pin, mode, push_logic):
        if mode == "in":
            self.pin = Pin(pin, Pin.IN)
            pass
        elif mode == "in_pullup":
            self.pin = Pin(pin, Pin.IN, Pin.PULL_UP)
        else:
            raise Exception('')

        self.store = []
        self.push_logic = push_logic


    def read(self):
        value = self.pin.value()
        if value == self.push_logic:
            return True
        else:
            return False


    def read_poll(self):
        logic = self.read()
        self.store.append(logic)
        if len(self.store) < 5:
            return False

        self.store.pop(0)
        if TACK_JUDGE == self.store:
            return True

        return False



class SwProc():

    def __init__(self):
        self._cs_ctl = CommSnd(ADDR, PORT_DST_CTL)
        self._tsw_no1 = TackSwitch(PIN_SW_NO1, "in_pullup", 0)
        self._tsw_no2 = TackSwitch(PIN_SW_NO2, "in_pullup", 0)
        return


    def _proc_poll(self):
        print("_proc_poll - run")
        while True:
            time.sleep_ms(50)
            if self._tsw_no1.read_poll() :
                print("push - sw_no1!")
                self._cs_ctl.sendto_dict({'cmd': "sw", 'type':'no1'})
            if self._tsw_no2.read_poll() :
                print("push - sw_no2!")
                self._cs_ctl.sendto_dict({'cmd': "sw", 'type':'no2'})
        return

    def run(self):
        _thread.start_new_thread(self._proc_poll, ())

• utl.py

try:
    from usocket import socket, AF_INET, SOCK_DGRAM
except:
    from socket import socket, AF_INET, SOCK_DGRAM

try:
    import ujson as json
except:
    import json

HOST = ''
PORT_DST_CTL = 5001
ADDR = '127.0.0.1'

class CommSnd:

    def __init__(self, addr, port):
        self._addr = addr
        self._port = port
        self.s = socket(AF_INET, SOCK_DGRAM)


    def sendto_dict(self, d):
        self.s.sendto(json.dumps(d).encode(), (self._addr, self._port))


    def close(self):
        self.s.close()

ペリフェラル側の動作確認

iOSアプリ - "BLE Scanner"を使用して確認します。

• ESP32側で、ble_temperature.pyを実行する

MicroPython v1.12 on 2019-12-20; ESP32 module with ESP32
Type "help()" for more information.
>>> exec(open('ble_temperature.py').read())

• "BLE Scanner"を起動する
  • "ESP32"の"Connect"を選択
  •

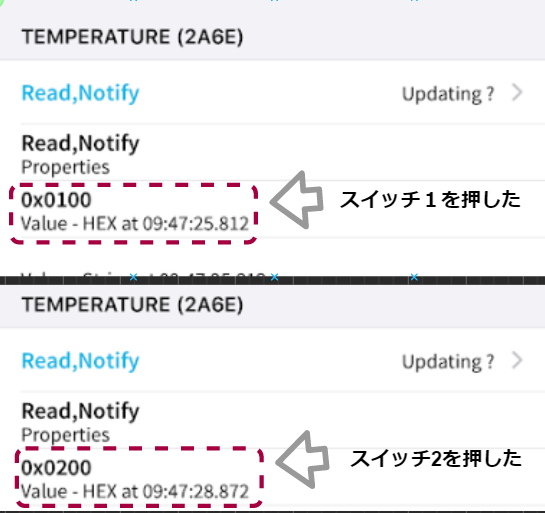

• 画面が遷移したら、"Service"をタップ
  •
• ESP32側のスイッチを押すと、値が変わることが分かる
  •
  • スイッチ1を押した場合、2byteの1を送信している
  • リトルエンディアンのため、0x0100と表示されている

以上で、ペリフェラル側の作成は完了です。

セントラル側

本家のサンプルプログラムは、Bluetooth接続のセンサーより定期的に値を取得しています。
これを参考に、上記で作ったスイッチ通知を取得します。

回路図

再掲となりますが、以下となります。

ESP32	リレータッチボード	備考
5V	5V
GND	GND
26	EN
27	EN

• 接続図(ESP32 - Central)

使用するPINは、以下となります。

ESP32	スイッチ	備考
15	スイッチ1	プルアップ設定で使用
25	スイッチ2	プルアップ設定で使用

プログラム

セントラル側は、3つのファイルから構成されます。

• ble_temperature_central.py
  • 最初に実行するファイル
  • bluetoothのセントラル動作
  • notifyを受信すると、tap処理を行う
• relay.py
  • リレータッチボードの管理
• ble_advertising.py
  • BLE advertising payloadのヘルパー
  • github - bluetoothをそのまま使用

各ソースコードは、以下となります。

• ble_temperature_central.py

# This example finds and connects to a BLE temperature sensor (e.g. the one in ble_temperature.py).

import bluetooth
import random
import struct
import time
import micropython

from ble_advertising import decode_services, decode_name

from micropython import const

from relay import RelayProc


_IRQ_CENTRAL_CONNECT = const(1 << 0)
_IRQ_CENTRAL_DISCONNECT = const(1 << 1)
_IRQ_GATTS_WRITE = const(1 << 2)
_IRQ_GATTS_READ_REQUEST = const(1 << 3)
_IRQ_SCAN_RESULT = const(1 << 4)
_IRQ_SCAN_COMPLETE = const(1 << 5)
_IRQ_PERIPHERAL_CONNECT = const(1 << 6)
_IRQ_PERIPHERAL_DISCONNECT = const(1 << 7)
_IRQ_GATTC_SERVICE_RESULT = const(1 << 8)
_IRQ_GATTC_CHARACTERISTIC_RESULT = const(1 << 9)
_IRQ_GATTC_DESCRIPTOR_RESULT = const(1 << 10)
_IRQ_GATTC_READ_RESULT = const(1 << 11)
_IRQ_GATTC_WRITE_STATUS = const(1 << 12)
_IRQ_GATTC_NOTIFY = const(1 << 13)
_IRQ_GATTC_INDICATE = const(1 << 14)
_IRQ_ALL = const(0xFFFF)

_ADV_IND = const(0x00)
_ADV_DIRECT_IND = const(0x01)
_ADV_SCAN_IND = const(0x02)
_ADV_NONCONN_IND = const(0x03)

# org.bluetooth.service.environmental_sensing
_ENV_SENSE_UUID = bluetooth.UUID(0x181A)
# org.bluetooth.characteristic.temperature
_TEMP_UUID = bluetooth.UUID(0x2A6E)
_TEMP_CHAR = (
    _TEMP_UUID,
    bluetooth.FLAG_READ | bluetooth.FLAG_NOTIFY,
)
_ENV_SENSE_SERVICE = (
    _ENV_SENSE_UUID,
    (_TEMP_CHAR,),
)

# org.bluetooth.characteristic.gap.appearance.xml
_ADV_APPEARANCE_GENERIC_THERMOMETER = const(768)


class BLETemperatureCentral:
    def __init__(self, ble):
        self._ble = ble
        self._ble.active(True)
        self._ble.irq(handler=self._irq)

        self._reset()

    def _reset(self):
        # Cached name and address from a successful scan.
        self._name = None
        self._addr_type = None
        self._addr = None

        # Cached value (if we have one)
        self._value = None

        # Callbacks for completion of various operations.
        # These reset back to None after being invoked.
        self._scan_callback = None
        self._conn_callback = None
        self._read_callback = None

        # Persistent callback for when new data is notified from the device.
        self._notify_callback = None

        # Connected device.
        self._conn_handle = None
        self._value_handle = None

        self._notify_flag = False

    def _irq(self, event, data):
        if event == _IRQ_SCAN_RESULT:
            print("irq:event == _IRQ_SCAN_RESULT")
            addr_type, addr, adv_type, rssi, adv_data = data
            if adv_type in (_ADV_IND, _ADV_DIRECT_IND,) and _ENV_SENSE_UUID in decode_services(
                adv_data
            ):
                # Found a potential device, remember it and stop scanning.
                self._addr_type = addr_type
                self._addr = bytes(
                    addr
                )  # Note: addr buffer is owned by caller so need to copy it.
                self._name = decode_name(adv_data) or "?"
                self._ble.gap_scan(None)

        elif event == _IRQ_SCAN_COMPLETE:
            print("irq:event == _IRQ_SCAN_COMPLETE")
            if self._scan_callback:
                if self._addr:
                    # Found a device during the scan (and the scan was explicitly stopped).
                    self._scan_callback(self._addr_type, self._addr, self._name)
                    self._scan_callback = None
                else:
                    # Scan timed out.
                    self._scan_callback(None, None, None)

        elif event == _IRQ_PERIPHERAL_CONNECT:
            print("irq:event == _IRQ_PERIPHERAL_CONNECT")
            # Connect successful.
            conn_handle, addr_type, addr, = data
            if addr_type == self._addr_type and addr == self._addr:
                self._conn_handle = conn_handle
                self._ble.gattc_discover_services(self._conn_handle)

        elif event == _IRQ_PERIPHERAL_DISCONNECT:
            print("irq:event == _IRQ_PERIPHERAL_DISCONNECT")
            # Disconnect (either initiated by us or the remote end).
            conn_handle, _, _, = data
            if conn_handle == self._conn_handle:
                # If it was initiated by us, it'll already be reset.
                self._reset()

        elif event == _IRQ_GATTC_SERVICE_RESULT:
            print("irq:event == _IRQ_GATTC_SERVICE_RESULT")
            # Connected device returned a service.
            conn_handle, start_handle, end_handle, uuid = data
            if conn_handle == self._conn_handle and uuid == _ENV_SENSE_UUID:
                self._ble.gattc_discover_characteristics(
                    self._conn_handle, start_handle, end_handle
                )

        elif event == _IRQ_GATTC_CHARACTERISTIC_RESULT:
            print("irq:event == _IRQ_GATTC_CHARACTERISTIC_RESULT")
            # Connected device returned a characteristic.
            conn_handle, def_handle, value_handle, properties, uuid = data
            if conn_handle == self._conn_handle and uuid == _TEMP_UUID:
                self._value_handle = value_handle
                # We've finished connecting and discovering device, fire the connect callback.
                if self._conn_callback:
                    self._conn_callback()

        elif event == _IRQ_GATTC_READ_RESULT:
            print("irq:event == _IRQ_GATTC_READ_RESULT")
            # A read completed successfully.
            conn_handle, value_handle, char_data = data
            if conn_handle == self._conn_handle and value_handle == self._value_handle:
                self._update_value(char_data)
                if self._read_callback:
                    self._read_callback(self._value)
                    self._read_callback = None

        elif event == _IRQ_GATTC_NOTIFY:
            print("irq:event == _IRQ_GATTC_NOTIFY")
            # The ble_temperature.py demo periodically notifies its value.
            conn_handle, value_handle, notify_data = data
            print("NOTIFY:", conn_handle, value_handle, notify_data)
            if conn_handle == self._conn_handle and value_handle == self._value_handle:
                self._update_value(notify_data)
                self._notify_flag = True
                if self._notify_callback:
                    print("NOTIFY:if self._notify_callback:")
                    self._notify_callback(self._value)

    # Returns true if we've successfully connected and discovered characteristics.
    def is_connected(self):
        # print("is_connected:run")
        return self._conn_handle is not None and self._value_handle is not None

    # Find a device advertising the environmental sensor service.
    def scan(self, callback=None):
        self._addr_type = None
        self._addr = None
        self._scan_callback = callback
        self._ble.gap_scan(2000, 30000, 30000)

    # Connect to the specified device (otherwise use cached address from a scan).
    def connect(self, addr_type=None, addr=None, callback=None):
        self._addr_type = addr_type or self._addr_type
        self._addr = addr or self._addr
        self._conn_callback = callback
        if self._addr_type is None or self._addr is None:
            return False
        self._ble.gap_connect(self._addr_type, self._addr)
        return True

    # Disconnect from current device.
    def disconnect(self):
        if not self._conn_handle:
            return
        self._ble.gap_disconnect(self._conn_handle)
        self._reset()

    # Issues an (asynchronous) read, will invoke callback with data.
    def read(self, callback):
        if not self.is_connected():
            return
        self._read_callback = callback
        self._ble.gattc_read(self._conn_handle, self._value_handle)
        print("read:over")

    # Sets a callback to be invoked when the device notifies us.
    def on_notify(self, callback):
        self._notify_callback = callback

    def _update_value(self, data):
        # Data is sint16 in degrees Celsius with a resolution of 0.01 degrees Celsius.
        # self._value = struct.unpack("<h", data)[0] / 100
        self._value = struct.unpack("<h", data)[0]
        return self._value

    def value(self):
        # print("value:run")
        return self._value

    def notify_flag(self):
        return self._notify_flag

    def disable_notify_flag(self):
        self._notify_flag = False
        return


def main():
    print("main:run")
    ble = bluetooth.BLE()
    central = BLETemperatureCentral(ble)

    not_found = False

    def on_scan(addr_type, addr, name):
        print("on_scan:run")
        if addr_type is not None:
            print("Found sensor:", addr_type, addr, name)
            central.connect()
        else:
            nonlocal not_found
            not_found = True
            print("No sensor found.")

    central.scan(callback=on_scan)

    # Wait for connection...
    while not central.is_connected():
        time.sleep_ms(100)
        if not_found:
            return

    print("Connected")

    # リレードライバ制御
    relay_proc = RelayProc()

    # Alternative to the above, just show the most recently notified value.
    while central.is_connected():
        time.sleep_ms(100)
        if central.notify_flag():
            central.disable_notify_flag()
            value = central.value()
            if value < 100:
                relay_proc.tap(value, 1, 50)

    print("Disconnected")


if __name__ == "__main__":
    main()
    # pass

• relay.py

import time
from machine import Pin

PIN_RELAY_1 = 27
PIN_RELAY_2 = 26

class RelayProc():

    def __init__(self):
        self._relays = {}

        self._relays[1] = {"pin":Pin(PIN_RELAY_1, Pin.OUT)}
        self._relays[2] = {"pin":Pin(PIN_RELAY_2, Pin.OUT)}
        return

    def tap(self, no, count=1, ht=50):
        for i in range(count):
            self._relays[no]["pin"].value(True)
            time.sleep_ms(ht)
            self._relays[no]["pin"].value(False)
            time.sleep_ms(ht)
        return

セントラル側の動作確認

先ほど作ったペリフェラルと合わせて確認します。

• ESP32 - ペリフェラル側で、ble_temperature.pyを実行する

MicroPython v1.12 on 2019-12-20; ESP32 module with ESP32
Type "help()" for more information.
>>> exec(open('ble_temperature.py').read())

• ESP32 - セントラル側で、ble_temperature_central.pyを実行する

MicroPython v1.12 on 2019-12-20; ESP32 module with ESP32
Type "help()" for more information.
>>> exec(open('ble_temperature_central.py').read())

• ESP32 - ペリフェラル側で、スイッチを押すと、セントラル側でログが出力される

irq:event == _IRQ_GATTC_NOTIFY
NOTIFY: 0 13 b'\x01\x00'
irq:event == _IRQ_GATTC_NOTIFY
NOTIFY: 0 13 b'\x02\x00'

また、スイッチのイベントに応じて、リレースイッチが"カチッ"と音がしていると思います。
以上で、セントラルの動作が完了となります。

---

iPad - Kindleアプリで動作をみる

必要な要素は全部そろったので、あとはセッティングして確認です。

• セントラル側のリレータッチボードを洗濯ばさみで取り付ける
• ペリフェラル側の電源をいれる
  • スイッチは個人的につくった筐体に入れて確認していますが、回路は上記と同じ
• セントラル側の電源を入れる
• ペリフェラル側で、スイッチを押すとページがめくられる
  •

さいごに

• ノートPCで作業をしながら、手元でページ切り替えができました
• 固定できるような治具があれば、さらにいいと考えています

参考

• MicroPythonライブラリ - ubluetooth --- 低レベル Bluetooth
• ESP32のMicroPythonでBluetooth（BLE）を試す
